Manuel de l'opérateur
FONCTIONS

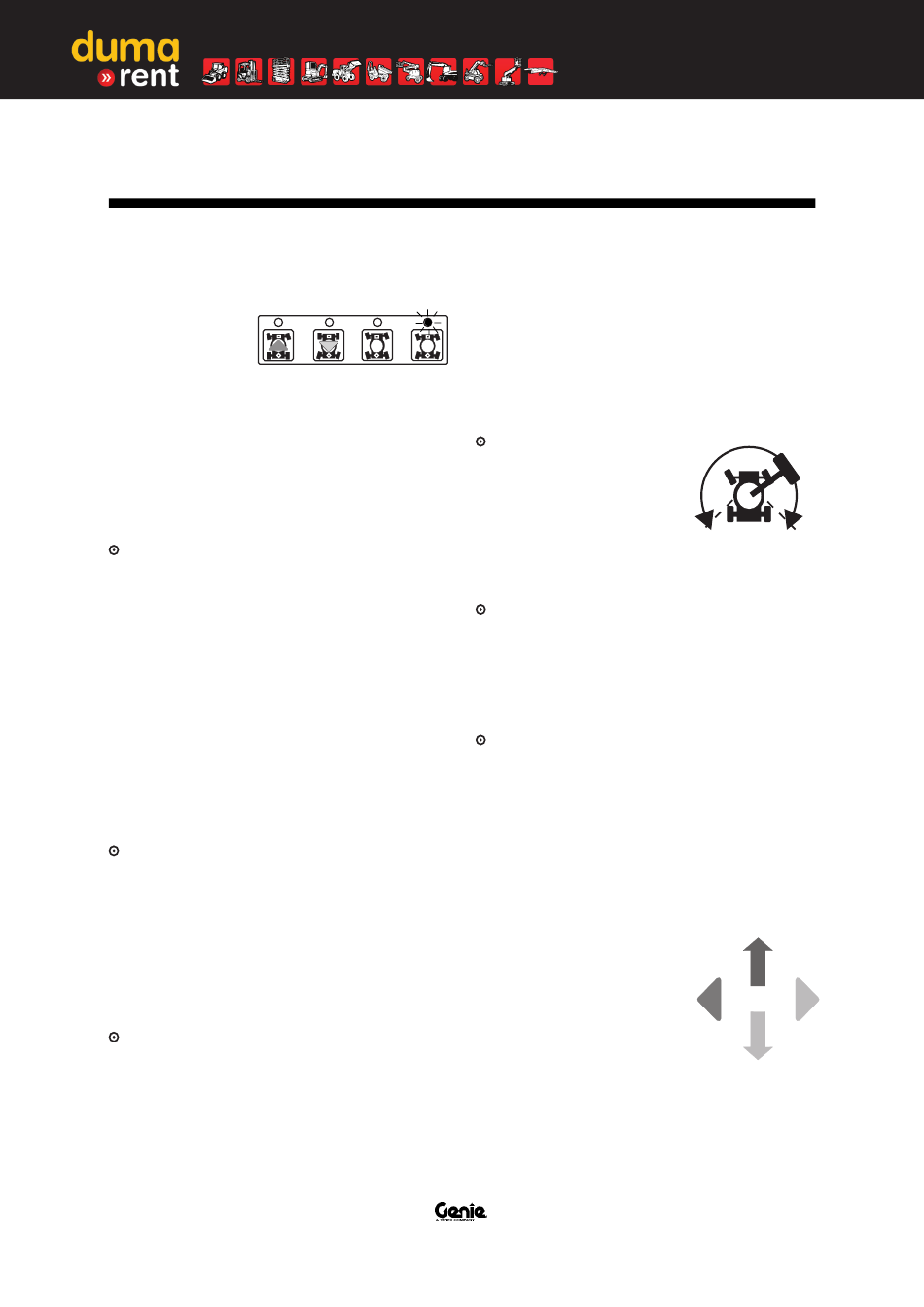

51 Appuyer sur le
sélecteur de mode
de direction pour
coordonner la
direction.
52 Enfoncer l'interrupteur au pied.
53 Déplacer lentement la manette de contrôle de
translation/direction dans le sens indiqué par le
triangle bleu sur le panneau de commandes OU
enfoncer l'interrupteur au pouce dans la direction
indiquée par le triangle bleu.
Résultat : les roues de l'extrémité carrée doivent
tourner dans la direction indiquée par les
triangles bleus sur le châssis. Les roues de
l'extrémité arrondie doivent tourner dans la
direction indiquée par les triangles jaunes sur le
châssis.
Translation et freinage
54 Enfoncer l'interrupteur au pied.
55 Déplacer lentement la manette de contrôle de
translation/direction dans le sens indiqué par la
flèche bleue sur le panneau de commandes
jusqu'à ce que la machine commence à se
déplacer, puis replacer la manette en position
centrale.
Résultat : la machine doit se déplacer dans le
sens indiqué par la flèche bleue sur le châssis,
puis s'arrêter brutalement.
56 Déplacer lentement la manette de contrôle de
translation/direction dans le sens indiqué par la
flèche jaune sur le panneau de commandes
jusqu'à ce que la machine commence à se
déplacer, puis replacer la manette en position
centrale.
Résultat : la machine doit se déplacer dans le
sens indiqué par la flèche jaune sur le châssis,
puis s'arrêter brutalement.
Remarque : les freins doivent avoir la capacité de
retenir la machine sur toutes les pentes qu'elle est
capable de franchir.
20
Système de validation de translation
57 Enfoncer l'interrupteur au pied et abaisser la
flèche en position repliée.
58 Faire pivoter la tourelle jusqu'à ce que la flèche
dépasse une des roues de l'extrémité arrondie.
Résultat : le témoin de
validation de translation doit
s'allumer quand la flèche se
trouve à un endroit
quelconque de la course
indiquée.
59 Sortir la manette de contrôle de translation/
direction de la position centrale.
Résultat : aucune fonction de translation ne doit
être active.
60 Appuyer sur le bouton de validation de
translation et sortir lentement la manette de
contrôle de translation/direction de la position
centrale.
Résultat : la fonction de translation doit être
active.
Remarque : lorsque le système de validation de
translation est utilisé, il est possible que la machine
se déplace dans le sens opposé à celui dans lequel
la manette de contrôle de translation/direction est
déplacée.
Utiliser les flèches
directionnelles de couleur des
commandes de la nacelle et
du châssis pour déterminer le
sens du déplacement.
Si la manette de contrôle de
translation/direction n'est pas
déplacée deux secondes
après avoir actionné le bouton
de validation de translation, la
fonction de translation n'est
pas active.
S-100 • S-105 • S-120 • S-125
www.duma-rent.com
Troisième édition • Première impression
Bleu
Pièce réf. 1000255FR
Jaune
