INSTALLATION ET ENTRETIEN
5 Tuyau d'évacuation
•
Ne faites aucune pente ascendante ou de montée pour le tuyau d'évacuation car l'eau pourrait refluer vers l'unité intérieure et
entraîner des fuites dans la pièce lors de l'arrêt du fonctionnement du système.
•
Ne connectez pas le tuyau d'évacuation à la tuyauterie sanitaire, à la tuyauterie d'eaux usées ou à toute autre tuyauterie
d'évacuation.
•
Si le tuyau d'évacuation commun est raccordé à d'autres unités intérieures, la position de connexion de chaque unité intérieure
doit être située plus haut que la tuyauterie commune, en veillant à ce que les tuyaux soient suffisamment larges conformément
aux dimensions de l'unité et au nombre d'écrous.
•
Une fois les travaux de tuyauterie d'évacuation et de câblage électrique terminés, vérifiez que l'eau peut s'écouler régulièrement,
en procédant comme suit.
•
Vérification de l'interrupteur à flotteur :
a Mettez la source d'alimentation sous tension (ON).
b Versez 1,8 litre d'eau dans le plateau d'évacuation des condensats.
c Vérifiez que l'eau s'écoule régulièrement et qu'il n'y a pas de fuite. En l'absence d'eau l'extrémité du tuyau d'évacuation des
condensats, versez encore 1,8 litre d'eau dans le plateau d'évacuation des condensats.
d Mettez la source d'alimentation sous tension et appuyez sur l'interrupteur MARCHE/ARRÊT.
•

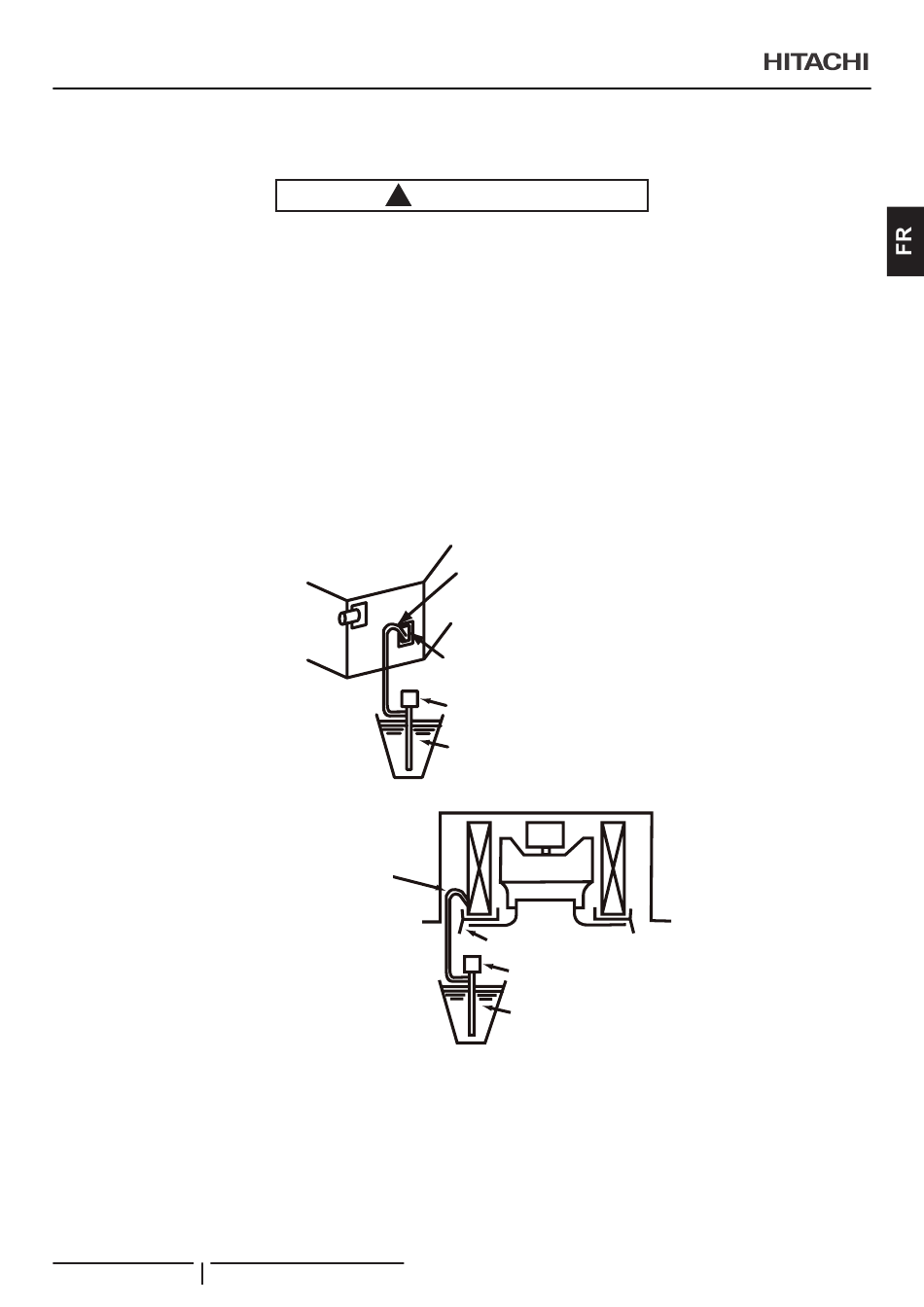

Si l'eau est versée par la trappe de maintenance
•
Si l'eau est versée par la sortie d'air.
19
HO2019289HA
!
ATTENTION
Insérez l'extrémité du
flexible entre l'échangeur
de chaleur et le plateau
d'évacuation des
condensats
Insérez l'extrémité du
flexible entre l'échangeur
de chaleur et le plateau
d'évacuation des
condensats
Trappe d'accès
Pompe
Eau (2 000 à 2 500 cm
)
3
Plateau d'évacuation
des condensats
Pompe
Eau (2 000 à 2 500 cm
)
3
