INSTALLATION ET ENTRETIEN
2 Outils et instruments nécessaires à l'installation
Numéro
1
2
3
4
5
6
7
3 Installation de l'unité intérieure
N'installez pas l'unité intérieure dans un environnement inflammable afin d'éviter tout risque d'incendie ou d'explosion.
•
Assurez-vous que la dalle du plafond est suffisamment résistante. Dans le cas contraire, l'unité intérieure peut basculer et chuter,
et, par conséquent, entraîner des risques de lésions.
•
N'installez pas les unités intérieures à l'extérieur. Installées à l'extérieur, elles pourraient présenter un risque électrique ou provoquer
une fuite de courant.
3.1 Vérification initiale
•
Installez l'unité intérieure dans un espace suffisamment dégagé pour permettre de bonnes conditions de fonctionnement et
faciliter les opérations de maintenance, comme montré dans la figure 3.1.
•
Prévoyez dans le plafond une trappe de maintenance à proximité de la zone de raccordement des tuyaux de l'unité.
•
Vérifiez que le plafond est suffisamment solide pour supporter l'unité intérieure.
•
Avant de commencer les travaux d'installation du panneau de soufflage, vérifiez que la surface du plafond est à niveau.
13
HO2019289HA
Outil
Tournevis standard
Pompe à vide
Flexible de charge
Cintreuse
Clé anglaise
Coupe-tube
Tournevis cruciforme
!
!
AVERTISSEMENT
Connexion des
tuyauteries
Trappe de maintenance
Trappe de maintenance
Distance du mur
500 mm min.
Côté de raccordement
des tuyauteries
100 mm min.
Espace de maintenance

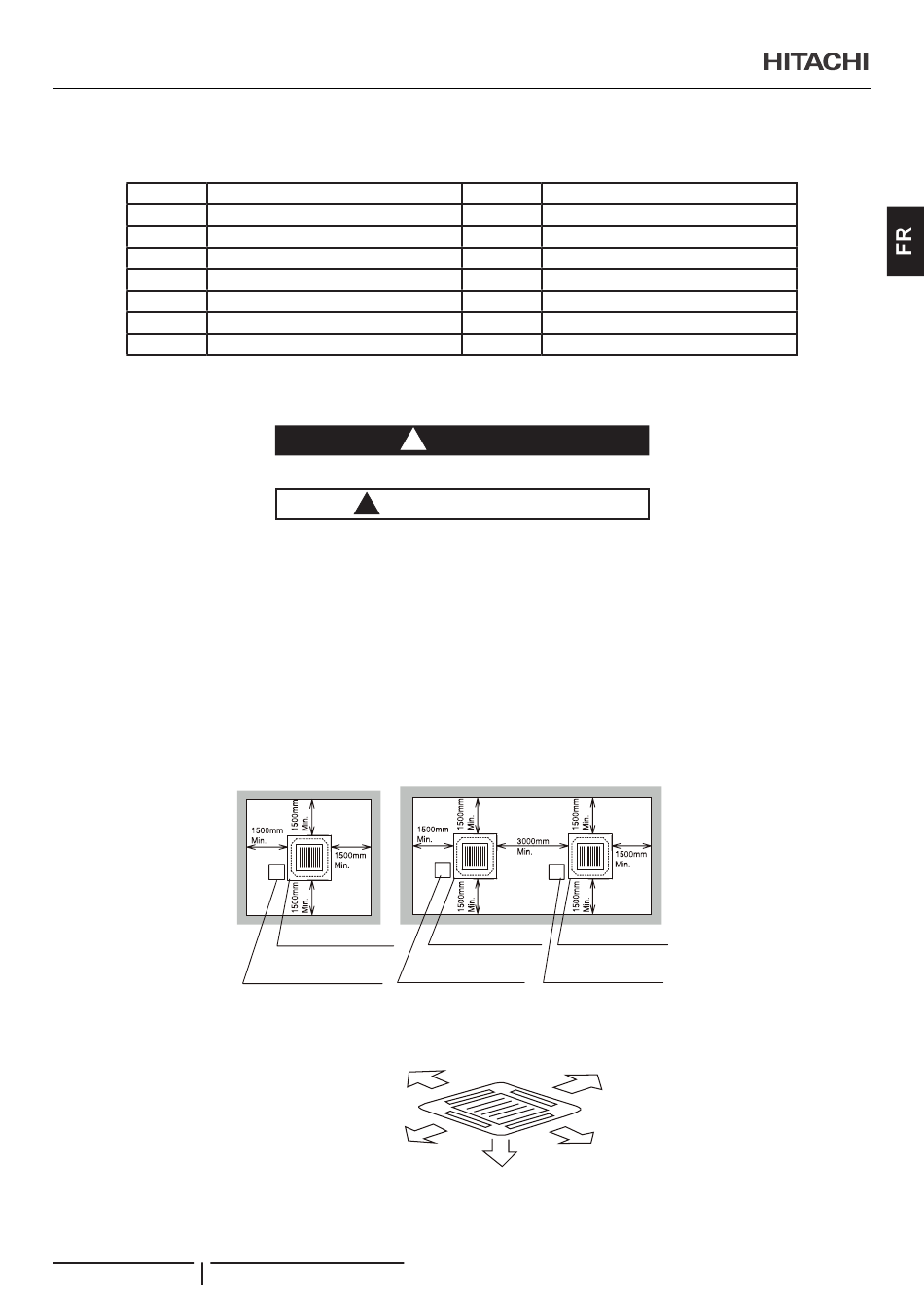

Figure 3.1 Espace autour de l'unité intérieure
Numéro
8
Couteau ou pince à dénuder
9
10
11
Perceuse à percussion
12
13
14
DANGER
Connexion des
Connexion des
tuyauteries
tuyauteries
Trappe de maintenance
100 mm min.
500 mm min.
1 000 mm min.
Outil
Niveau
Marteau
Outil de tulipage
Clé tube hexagonale
Double mètre
