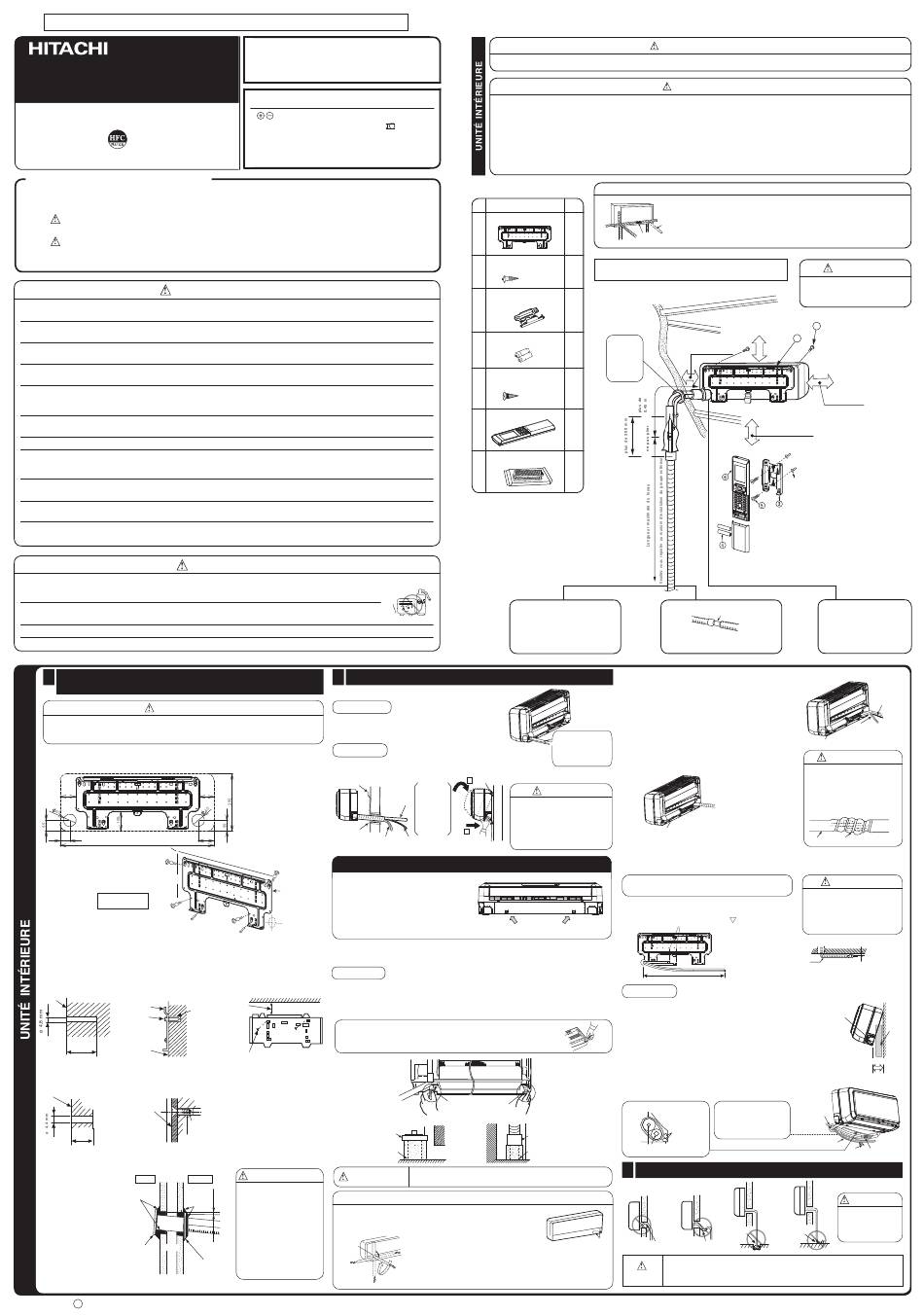

PERSONNEL DE MAINTENANCE SEULEMENT
SYSTÈME DE CLIMATISATION
MULTIBLOC MANUEL D'INSTALLATION

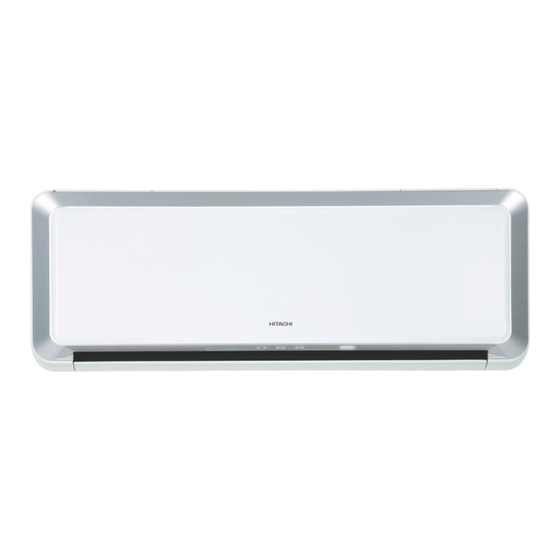

Unité
RAK-18QXA
intérieure
PRÉCAUTION DE SÉCURITÉ
Veuillez lire attentivement les consignes de sécurité avant de faire fonctionner l'appareil.
Les instructions contenues dans cette section sont vitales pour garantir votre sécurité. Veuillez porter une attention toute particulière
au symbole suivant.
AVERTISSEMENT .... L'utilisation de méthodes d'installation incorrectes peut causer de graves blessures
ou causer la mort.
ATTENTION ............. Une installation incorrecte peut avoir de graves conséquences.
Après l'installation, assurez-vous que l'appareil fonctionne correctement. Expliquez au client le mode d'emploi de l'appareil tel que
décrit dans le guide de l'utilisateur.
AVERTISSEMENT
Contactez votre agent commercial ou un technicien qualiÀ é pour procéder à l'installation de votre unité. Si vous le faisiez vous-
même, vous vous exposeriez à des risques de fuites d'eau, de courts-circuits ou d'incendies.
Lors de l'installation, veuillez suivre les instructions du manuel correspondant. Toute mauvaise installation peut entraîner un risque
de fuite d'eau, d'électrocution ou d'incendie.
Pour monter une unité, choisissez un endroit capable de supporter son poids. Dans le cas contraire, celle-ci pourrait se décrocher
et entraîner de graves conséquences.
Pour les travaux électriques, observez les règles et la réglementation en vigueur ainsi que les méthodes décrites dans le manuel
d'installation. N'utilisez que des câbles d'alimentation approuvés par les autorités compétentes de votre pays.
Veillez à utiliser le câble adéquat pour la connexion des unités intérieures et des groupes extérieurs. VériÀ ez le serrage des
connexions après avoir inséré les conducteurs de chaque câble dans les bornes correspondantes. Tout branchement incorrect ou
mauvais contact peut provoquer une surchauffe puis un incendie.
Veillez à n'utiliser que les composants spéciÀ és pour les travaux d'installation. Dans le cas contraire, les appareils peuvent se
décrocher, ou il peut exister un risque de fuite d'eau, d'électrocution ou d'incendie.
Installez les tuyauteries conformément à la norme R-410A. Sinon, les tuyaux de cuivre risquent de se À ssurer.
Lors de l'installation ou du démontage d'un climatiseur, n'employez que le réfrigérant spéciÀ é (R410A) et évitez la pénétration d'air
ou d'eau dans le cycle frigoriÀ que. Dans le cas contraire, la pression du cycle frigoriÀ que pourrait s'élever de façon anormale, au
point de provoquer une rupture.
En cas de fuite de gaz réfrigérant au cours de votre intervention, assurez-vous de bien ventiler la pièce. Si un incendie se déclarait,
le réfrigérant pourrait donner lieu à la formation de gaz toxiques.
Une fois terminés les travaux d'installation, vériÀ ez l'absence de toute fuite de gaz réfrigérant. Dans le cas contraire, ce dernier
pourrait entrer en contact avec un radiateur soufÁ ant ou un chauffage d'appoint présent dans la pièce, et générer des gaz toxiques.
Toute modiÀ cation non autorisée du climatiseur peut constituer un risque. En cas de panne, contactez un technicien spécialis
un électricien qualiÀ é. Toute mauvaise réparation peut entraîner un risque de fuite d'eau, d'électrocution, d'incendie, etc.
ATTENTION
Un disjoncteur ou un fusible (délai d'attente 16 A) doit être installé. L'absence d'un tel dispositif vous expose à un risque d'électrocution.
Un interrupteur principal avec un intervalle de contact de plus de 3 mm doit être installé sur le circuit d'alimentation
électrique du groupe extérieur.
N'installez pas l'appareil à côté d'une source de gaz inÁ ammable. Le groupe extérieur risque de prendre feu si une
fuite de gaz se produit à proximité.
VériÀ ez que le Á ux d'eau est continu lorsque vous installez le tuyau d'évacuation.
La tuyauterie doit être correctement À xée, en plaçant les supports au maximum tous les 1 m.
1
Installation du support mural, perforation du mur et installation
du tube de protection
ATTENTION
L'évacuation du bac de condensats situé à l'intérieur de l'unité peut s'effectuer par la
gauche. Pour cette raison, la plaque de montage doit être À xée horizontalement ou
légèrement inclinée
Montage direct sur le mur
Pour À xer la plaque de montage, utilisez des poutrelles dissimulées dans le mur.
80
50
795
Marquer
Vis de la plaque de montage
Veuillez utiliser plus
de 4 vis.
Procédure d'installation et précautions
Fixation de la plaque de montage
1. Percez des oriÀ ces dans
2. Placez des chevilles dans
le mur. (comme indiqué
les trous. (comme indiqué
ci-dessous)
ci-dessous)
Mur
1
Support
mural
Cheville
2
Vis
32 mm
Mur
Fixation du support de la télécommande.
1. Percez des oriÀ ces dans
2. Placez des chevilles dans
le mur. (comme indiqué
les trous. (comme indiqué
ci-dessous)
ci-dessous)
Mur
3
Support de la
télécommande
5
20 mm
Cheville
Perforation du mur et installation du tube de protection
Percez un trou de 65 mm
de diamètre dans le mur,
légèrement incliné vers le
Intérieur
Extérieur
côté extérieur. Percez le mur
Étanchéi-
sation avec
Étanchéi-
en formant un léger angle.
sation avec
du mastic
Découpez le tube de
du mastic
protection en fonction de
l'épaisseur du mur.
L'espace vide créé à
l'intérieur du manchon du
tube de protection doit
être entièrement rempli
Tube de
MUR
de mastic aÀ n d'éviter la
protection
pénétration d'eau de pluie
Manchon de tube
dans la pièce.
de protection
<
>
IA1002 : A
Avant de commencer, lisez attentivement la
procédure d'installation.
L'agent commercial est tenu d'informer les clients
sur la procédure d'installation.
Outils nécessaires pour l'installation
Tournevis
Mètre ruban
Perceuse ø 65 mm
Clé Allen (
Clé (14, 17, 22, 26, 27 mm)
Détecteur de fuite
de gaz
Coupe-tube
Mastic
Pince
Outil d'évasement
2
Installation de l'unité intérieure
TUYAUTERIE VERTICALE ORIENTÉE VERS LE BAS
Préparation
Branchez le câble de connexion.
Débranchez le tuyau, le câble de connexion et le tuyau
d'évacuation.
Installation
La partie supérieure de l'unité intérieure s'accroche à la plaque de montage.
O
La projection de la partie inférieure de l'unité intérieure s'encastre dans la plaque de montage.
O
Plaque de montage
77
Tube de
82
protection
Tuyau
d'évacuation
Niveler
Appuyez sur les marques (PUSH) en bas de
Plaque
l'unité intérieure et tirez le panneau inférieur
de montage
vers vous. Les crochets se libèrent alors de
la partie À xe.
(Les marques [PUSH] sont indiquées par
les 2 Á èches de la À gure ci-contre)
OriÀ ce pour les tuyaux
TUYAUTERIE HORIZONTALE
3. Fixez la plaque de montage au
mur à l'aide de vis 4,1 x 32
Préparation
(comme indiqué à la À gure
ci-dessous).
Changement du tuyau d'évacuation et installation.
Plafond
Changez l'emplacement du tuyau et du bouchon d'évacuation en cas de tuyauterie horizontale, comme
le montre la À gure ci-dessous. Assurez-vous de bien enfoncer le bouchon d'évacuation jusqu'à ce
plus de
50 mm
que le matériau d'isolation se replie sur lui-même.
Utilisez des pinces pour extraire le bouchon d'évacuation.
(manière la plus simple de retirer le bouchon
Vis 4,1 x 32
Vis
Bouchon
d'évacuation
Insérez jusqu'ici
AVERTISSEMENT
ATTENTION
2 à 5 mm
Veillez à ce que le câble
ne touche aucune partie
TUYAUTERIE HORIZONTALE ET VERTICALE – RÉALISATION DES ORIFICES
métallique dans le mur.
Utilisez le tube de protection
Aussi bien dans le cas des tuyauteries horizontales que verticales,
comme passe-câbles à travers
utilisez un couteau pour découper les oriÀ ces comme le montre
les cavités du mur pour éviter
l'illustration. Éliminez les aspérités des bords des oriÀ ces à l'aide
tout dommage éventuel par
d'une lime.
les rongeurs.
Support
À m o i n s d ' u n e p a r f a i t e
de tuyau
étanchéité, tout air fortement
chargé en humidité provenant
de l'extérieur pourrait produire
une condensation.
CHOIX DE L'EMPLACEMENT DE MONTAGE
l'approbation du client avant toute installation).
L'appareil doit être monté à un endroit stable, sans vibration, susceptible de fournir un support adéquat.
L'installation doit se faire à l'écart de toute source de chaleur et de tout obstacle gênant la sortie d'air.
Les espaces libres nécessaires en haut, à droite et à gauche de l'appareil sont indiqués à la À gure ci-dessous.
Couteau
Scie
L'emplacement doit tenir compte du raccordement avec le groupe extérieur et des tuyauteries d'évacuation des condensats.
4 mm)
Pour éviter les interférences sonores, placez l'unité intérieure et sa télécommande à au moins 1 m de tout poste de radio,
téléviseur ou lampe Á uorescente de type inverter.
Ruban adhésif
Pour éviter toute erreur de transmission de signal avec la télécommande, placez celle-ci le plus à l'écart possible d'appareils
haute fréquence et de dispositifs sans À l.
La hauteur d'installation de l'unité intérieure doit être de 2,3 m.
Nom des composants
de l'unité intérieure
Élément
Support mural
1
Vis de la plaque de
2
montage
( 4 , 1 x 3 2 )
Support de la
télécommande
3
Pile AAA
4
Vis du support de la
télécommande
5
( 3 , 1 x 1 6 )
Télécommande
6
Filtre de puriÀ cation de
l'air
7
é ou
L e t u y a u d e r a c c o r d e m e n t ,
quelle que soit sa taille, doit être
entièrement isolé à l'aide d'un tuyau
d'isolation, puis entouré de ruban
adhésif. (Dans le cas contraire,
l'isolant se détériore.)
Plaque de montage
1
ATTENTION
Tuyau de
Soulevez
réfrigérant
l'unité vers
Tentez de tirer la partie inférieure
le haut, puis
de l'unité intérieure vers vous
poussez vers
le bas.
pour vériÀ er la À xation à la plaque
de montage. Une installation
2
incorrecte peut être à l'origine
Câble de
de vibrations et de bruits.
Projection
connexion
DÉMONTAGE DE L'UNITÉ INTÉRIEURE
Position des marques
d'évacuation).
Bouchon
Tuyau
d'évacuation
d'évacuation
Tuyau d'évacuation
Insérez jusqu'ici
S'il n'est pas inséré correctement, il peut se produire une fuite
de condensats.
Ramenez le tuyau
Faites tourner la tuyauterie tout en maintenant la partie
vers le haut après
inférieure du support avec la main.
l'avoir plié vers
le bas
(Veuillez prendre en compte les considérations suivantes et demander
AVERTISSEMENT
ATTENTION
Direction de la tuyauterie
Qté
Horizontal et
Il existe 4 directions possibles, à savoir horizontale perpendiculaire à
perpendiculaire
l'unité, verticale vers le bas depuis la droite, horizontale vers l'extérieur
à l'unité
depuis la droite et horizontale vers l'extérieur depuis la gauche.
N'installez pas la tuyauterie vers le bas du côté gauche de l'unité.
1
Connexion
Illustration de l'installation de l'unité intérieure.
6
1
Assurez-
vous de
plus de 100 mm
2
bien remplir
le moindre
espace vide
avec du
mastic.
2
1
2
Raccordement du tuyau d'évacuation isolé.
diamètre intérieur ø 16 mm
Utilisez un tuyau d'évacuation isolé pour
la tuyauterie intérieure (produit disponible
dans le commerce).
INSTALLATION DES TUYAUTERIES DE RÉFRIGÉRANT APRÈS LA CONNEXION
Les tuyauteries de réfrigérant doivent être ajustées de
façon à passer à travers l'oriÀ ce mural, et préparées pour
un raccordement ultérieur.
Les extrémités des 2 tuyaux raccordés doivent être
recouvertes de l'isolant utilisé pour la connexion des bornes.
Les tuyaux sont ensuite recouverts du tuyau d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle
Les câbles de connexion,
du boîtier électrique. (Reportez-vous à « CONNEXION DU
les tuyauteries et le
tuyau d'évacuation des
CÂBLE D'ALIMENTATION »)
condensats doivent être
Après ajustement, installez le câble de connexion et les
attachés ensemble avec
tuyaux dans l'espace disponible sous l'unité intérieure.
du ruban adhésif.
Utilisez une attache pour bien les serrer.
Tuyau d'isolation (doit être enveloppé avec du ruban adhésif tous les 120 mm).
L'attache peut être placée à l'un des 2 endroits
possibles. Choisissez la position la plus pratique.
CONNEXION DE LA TUYAUTERIE DE RÉFRIGÉRANT
PENDANT L'INSTALLATION DE L'UNITÉ INTÉRIEURE
Préparation de l'installation des tuyaux
de réfrigérant
Les tuyaux de réfrigérant et le câble de connexion sont unis.
Les extrémités des tuyaux de réfrigérant sont situées à des
endroits repérés par le symbole «
[Push]
0,85 m
Installation
Accrochez l'unité intérieure à la plaque de montage. Placez la cale
temporaire à l'arrière de l'unité intérieure pour maintenir sa partie
inférieure soulevée de 15 cm en avant.
Introduisez le tuyau d'évacuation à travers l'oriÀ ce du mur.
Après raccordement, enveloppez les tuyaux de réfrigérant avec un
tuyau d'isolation.
Branchez le câble de connexion après avoir retiré le couvercle
du boîtier électrique. (Reportez-vous à « Connexion du câble
d'alimentation »)
Après ajustement, placez le câble de connexion et les tuyaux de
réfrigérant dans l'espace disponible sous l'unité
La projection de l'unité intérieure doit s'encastrer dans la plaque
de montage.
Tuyau d'isolation thermique
Pour vous faciliter la tâche,
tirez cet ensemble vers
l'avant de l'appareil pendant
le raccordement des tuyaux
Câble de
connexion
de réfrigérant.
Tuyau de réfrigérant
3
Installation du tuyau d'évacuation
Rigole
OriÀ ces
Coude vers
Accumulation
le haut
de condensat
Vous êtes libre de choisir le côté (gauche ou droit) de l'installation du tuyau
d'évacuation des condensats. Pendant l'installation, vériÀ ez la continuité du Á ux
des condensats de l'unité intérieure. (Toute négligence pourrait entraîner des
ATTENTION
fuites d'eau.)
ATTENTION
La hauteur d'installation de l'unité
intérieure doit être d'au moins
2,3 m.

plus de 50 mm

plus de 100 mm
2 300 mm ou plus
Cheville
La tuyauterie intérieure doit
être isolée avec le tuyau
d ' i s o l a t i o n f o u r n i a v e c
l'appareil. (Si l'isolant est
insufÀ sant, utilisez un produit
du commerce).
Tuyau
d'évacuation
Câble de
connexion
Tuyau
ATTENTION
Le ruban adhésif utilisé pour
fixer l'isolant ne doit pas
être trop serré, aÀ n d'éviter
d'endommager l'isolation
thermique et de provoquer
une condensation.
Tuyau
Ruban adhésif très serré
ATTENTION
Fixez la partie centrale en
plastique après l'évasement
pour éviter la pénétration de
copeaux de plastique dans les
».
tuyaux.
moins de 5 mm
Courbez suivant un faible
rayon pour former un arc
Projection
Crochet
environ 15 cm
intérieure.
Tube de protection
Tuyau
d'évacuation
Câble de connexion
Partie
raccordée
Support
ATTENTION
Assurez-vous que le
tuyau d'évacuation
Accumulation
n'est ni desserré
de condensat
ni plié.

Publicité

loading

Sommaire des Matières pour Hitachi RAK-18QXA

  • Page 1 Pour éviter les interférences sonores, placez l'unité intérieure et sa télécommande à au moins 1 m de tout poste de radio, ● Unité Clé (14, 17, 22, 26, 27 mm) Détecteur de fuite ● RAK-18QXA téléviseur ou lampe Á uorescente de type inverter. intérieure de gaz Coupe-tube Mastic Ruban adhésif...
  • Page 2 Préparation du tuyau Élimination d'air de la tuyauterie et détection de fuite de gaz Utilisez un coupe-tube pour couper le tuyau en cuivre. ● Utilisation d'une pompe à vide pour l'élimination d'air Pour le retrait du raccord Flare d'une unité intérieure, retirez tout d'abord l'écrou situé...
