INSTALLATION ET ENTRETIEN
4 Tuyau de fluide frigorigène
Utilisez le fluide frigorigène R32 dans le cycle frigorifique (reportez-vous à la plaque signalétique). N'introduisez pas
d'oxygène, d'acétylène, ou d'autres gaz inflammables ou toxiques dans le cycle frigorifique lors de la réalisation d'un test de
fuite ou d'étanchéité. Ces types de gaz sont extrêmement dangereux et peuvent provoquer des explosions. Il est recommandé
d'utiliser de l'azote pour réaliser ces opérations.
4.1 Matériau de tuyauterie
1 Préparez les tuyaux en cuivre fournis sur site.
2 Sélectionnez les dimensions de la tuyauterie à partir des tableaux suivants.
3 Choisissez des tuyaux en cuivre propres. Assurez-vous qu'il n'y a ni poussière ni humidité à l'intérieur. Avant le raccordement
des tuyaux soufflez de l'azote ou de l'air sec aux tuyaux pour éliminer toute poussière ou matière étrangère.
4.2 Connexion des tuyauteries

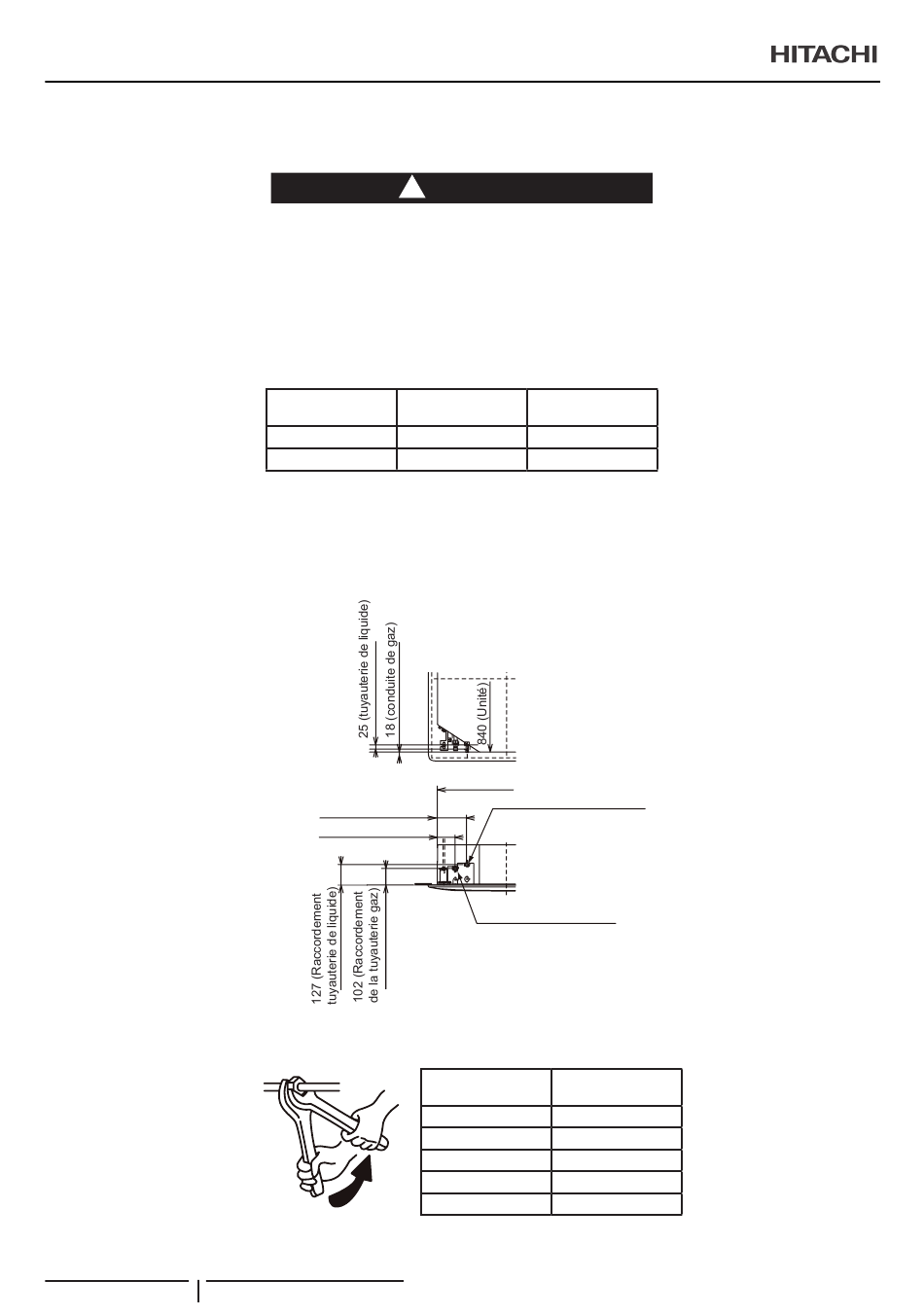

1 La position de la connexion des tuyauteries est montrée sur la figure 4.1 (unité intérieure)
2 Pour serrer les raccords coniques, utilisez deux clés, tel qu'il est illustré à figure 4.2.
18
HO2019289HA
!
DANGER
Modèle
Conduite de gaz
(mm)
3,0 CV ~ 3,5 CV
∅15,88
4,0 CV ~ 6,5 CV
∅19,05
180 (tuyauterie de liquide)
110 (conduite de gaz)
Fig. 4.1 Position de la connexion des tuyauteries
Diamètre du tuyau
Figure 4.2 Serrage de raccords coniques
Tuyau de liquide
(mm)
∅9,52
∅9,52
(Unité : mm)
840 (Unité)
Raccordement du
tuyauterie de liquide
Raccordement de la
tuyauterie gaz
Couple de serrage
(mm)
(Nm)
∅6,35
20
∅9,52
40
∅12,7
60
∅15,88
80
∅19,05
100
