Notice d'instructions Ruby 2.0

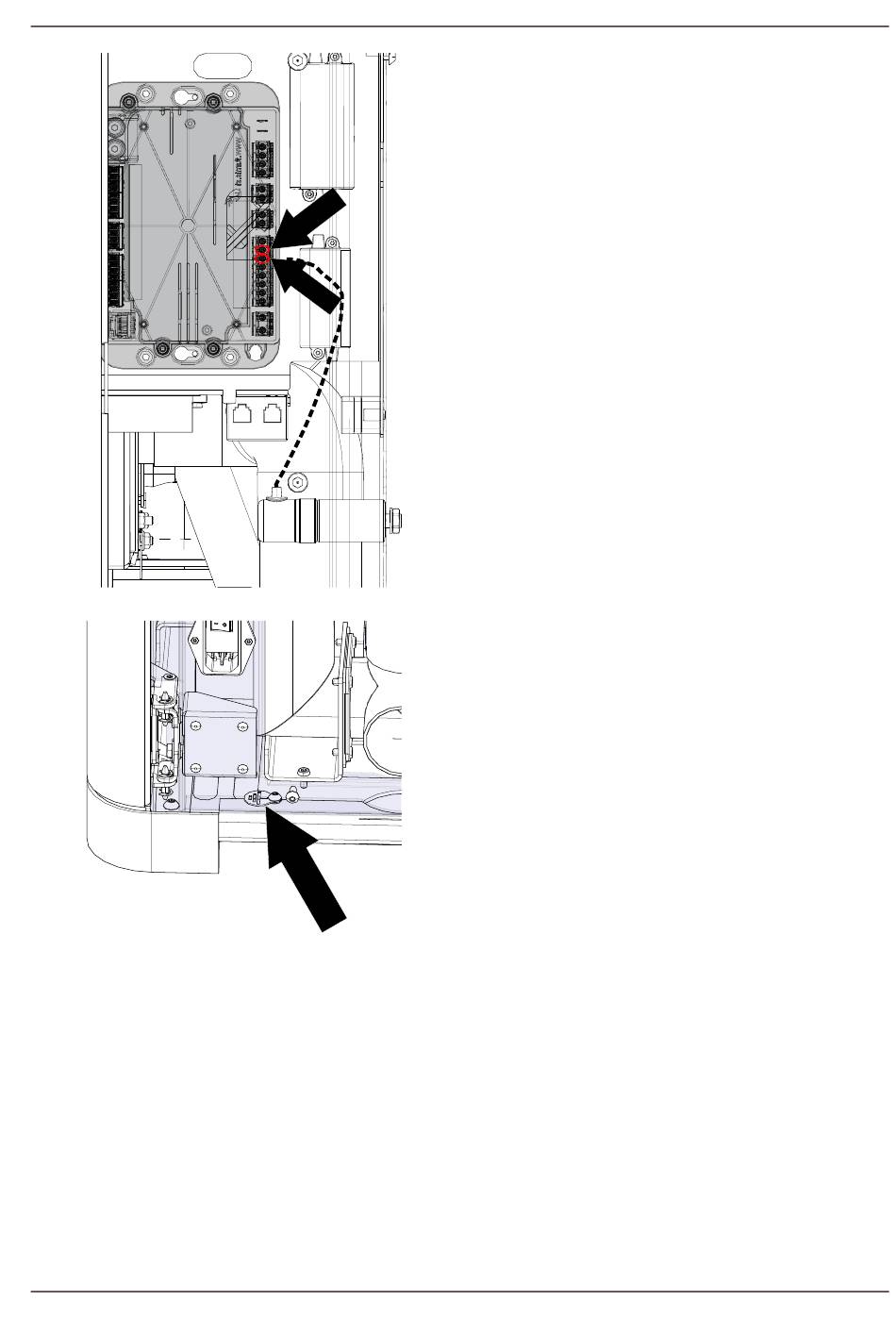

Fig. 37: Brancher le kit canalisation
Fig. 38: Raccorder à la mise à la terre cen-
trale
FR
10) Brancher les câbles du kit canalisation à l'unité de
commande.
ð Il y a deux câbles (un gris et un brun) à raccorder.
Le raccordement des câbles se fait indifféremment
à l'un ou l'autre des ports.
ð Raccordement aux positions 5+ 6.
11) Raccorder à la mise à la terre centrale.
9 | Montage
39
