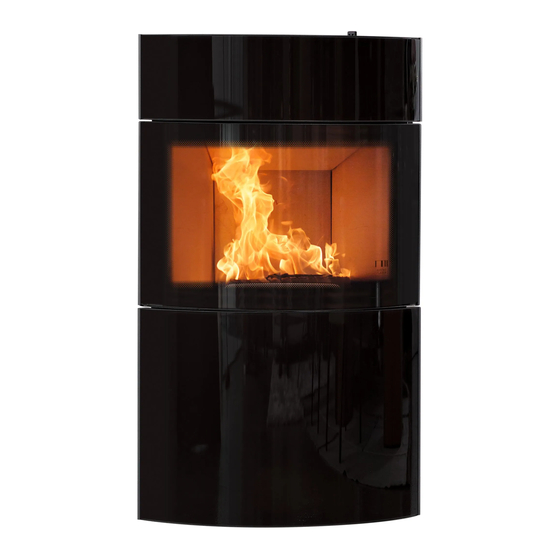

- Page 1 Notice d’instructions Fynn Xtra www.austroflamm.com...
- Page 2 Les informations contenues dans ce document peuvent être modifiées sans préavis et ne doivent pas être interprétées comme un engagement de la part d'Austroflamm GmbH. Austroflamm GmbH n'assume au- cune responsabilité pour les erreurs qui pourraient apparaître dans ce document.
- Page 3 Notice d’instructions Fynn Xtra Sommaire Sommaire Informations générales............................Copyright.............................. Informations sur le document ......................Objectif de la notice............................Conservation de la notice........................Structure de la notice .......................... Représentations employées....................... Gestion des versions ........................... Abréviations ............................Sécurité ................................. Signification des consignes de sécurité ...................
- Page 4 Sommaire Notice d’instructions Fynn Xtra 9.1.4 Modifier le raccordement à l’air extérieur à l’arrière (avec socle) ..........28 9.1.5 Modifier le raccordement à l’air extérieur en dessous (avec socle) ..........30 9.1.6 Installer le parement supérieur......................32 9.1.7 Installer le parement inférieur ......................33 9.1.8...
- Page 5 Les informations contenues dans ce document peuvent être modifiées sans préavis et ne doivent pas être interprétées comme un engagement de la part d'Austroflamm GmbH. Austroflamm GmbH n'as- sume aucune responsabilité pour les erreurs qui pourraient apparaître dans ce document.
- Page 6 Conservation de la notice Conservez cette notice pour la consulter en cas de besoin. Vous trouverez la version actuelle de la no- tice en ligne sur notre site internet www.austroflamm.com. Structure de la notice Vous trouverez le sommaire en page 3.
- Page 7 Notice d’instructions Fynn Xtra 2 | Objectif de la notice Abréviations Heat Memory System Bois Poêles à bois...
- Page 8 • Avant la mise en service du poêle à bois, lisez attentivement et intégralement la présente notice et tenez compte des consignes et avertissements. • La société Austroflamm GmbH décline toute responsabilité quant à un raccordement de nos appa- reils de chauffage à des conduits de fumées et/ou de cheminée communs – raccordements mul- tiples.
- Page 9 Notice d’instructions Fynn Xtra 3 | Sécurité • Lorsque le poêle à bois n’est pas en service, la porte et tous les dispositifs de réglage du poêle à bois doivent être fermés. • Notez que, pendant le fonctionnement, les surfaces du poêle à bois sont brûlantes. Lorsque vous utilisez le poêle à...
- Page 10 Vue d’ensemble du produit Utilisation conforme à la destination prévue Le poêle à bois Austroflamm décrit dans la présente notice a été construit et certifié avec une porte à fermeture et verrouillage automatiques de type A1 conformément à la EN 13240.
- Page 11 Notice d’instructions Fynn Xtra 4 | Vue d’ensemble du produit Distances de sécurité Fig. 2: Distances de sécurité (vue de dessus) en angle 1) Ouvert (+) et Fermé m(-) (manette de régulation de l’air de convection) 2) Ouvert (+) et Fermé (-) (manette de régulation de l’air primaire / secondaire) Fig. 3: Manettes de régulation de l’air...
- Page 12 4 | Vue d’ensemble du produit Notice d’instructions Fynn Xtra Emplacement des plaques signalétiques Nous vous montrons ici où trouver la plaque signalétique. Vous avez reçu un duplicata avec votre poêle. Le duplicata se trouve au dos du manuel d’instructions qui a été joint à votre poêle.
- Page 13 Notice d’instructions Fynn Xtra 5 | Données techniques Données techniques En tant que poêle à bois de type 1, il est possible de le raccorder à un conduit de cheminée déjà occu- pé par d’autres pôles à bois et fourneaux pour combustibles solides dans la mesure où le dimension- nement du conduit de cheminée conformément à...
- Page 14 5 | Données techniques Notice d’instructions Fynn Xtra Dispositions particulières concernant l’assemblage, l’installation ou la maintenance Les dispositions sont décrites dans les différents chapitres de la notice d’instructions. Combustible Combustible Autre(s) com- Émissions du chauffage Émissions du chauf- ηs privilégié...
- Page 15 Notice d’instructions Fynn Xtra 5 | Données techniques Propriétés pour une utilisation avec le combustible privilégié exclusivement Données Symbole Valeur Unité Données Symbole Valeur Unité Puissance calorifique Rendement thermique (rendement du combustible) (sur la base de la NCV) Puissance calori-...
- Page 16 Compartiment cuisson, profondeur [mm] Compartiment chauffe-plat, largeur [mm] Compartiment chauffe-plat, hauteur [mm] Compartiment chauffe-plat, profondeur [mm] Cote a (avec tuyau coudé Austroflamm) [mm] 1645 Cote b (avec tuyau coudé Austroflamm) [mm] Cote c (avec tuyau coudé Austroflamm) [mm] Cote d (avec tuyau coudé Austroflamm) [mm] Diamètre de la sortie du conduit de fumées [mm]...
- Page 17 Notice d’instructions Fynn Xtra 6 | Transport, manipulation et stockage Transport, manipulation et stockage Transport Vérifiez immédiatement l'absence d'avaries de transport et la complétude de la marchandise livrée. Contrôlez le bon fonctionnement de toutes les pièces mo- biles avant le montage du poêle à bois. Toujours signaler tous les défauts avant le montage du poêle à...
- Page 18 étanche, il peut arriver que l’alimentation en air de combustion ne soit pas garantie en cas d’une utilisation dépendante de l’air ambiant, ou que le tirage soit perturbé. Dans ce cas, il faut veiller à un apport en air de combustion suffisant. Votre revendeur spécialisé Austroflamm se fera un plaisir de vous conseiller.
- Page 19 à votre staticien, maître d’ouvrage ou autre responsable. Nature du sol Les poêles à bois d’Austroflamm ne doivent pas être posés directement à même le sol. Les réglementations en matière d’incendie régissant l’utilisation d’un poêle à bois ou à pellets varient en fonction de l’emplacement et de l’appareil.
- Page 20 8 | Type / quantité de combustible Notice d’instructions Fynn Xtra Type / quantité de combustible Combustible Bois Après un séchage approprié, un bon nombre d'essences de bois de nos forêts peuvent être utilisées dans les foyers comme combustible à empreinte carbone neutre. Renouvelable, le bois peut être ex- ploité...
- Page 21 Notice d’instructions Fynn Xtra 8 | Type / quantité de combustible 20 cm de circonférence pèse environ 1kg lorsqu’elle est prête (suffisamment sèche) pour la combus- tion. Ce sont donc environ 750 grammes pour une longueur de 25 cm – et environ 1,5 kg pour 50 cm de longueur.
- Page 22 Quantité de combustibles Quantité maximale de combustibles Votre poêle à bois Austroflamm est conçu pour une puissance maximale (voir le chapitre Données techniques). Une quantité trop importante de combustibles peut conduire à une surchauffe et à un en- dommagement de votre poêle à bois Austroflamm ! Quantité...
- Page 23 Notice d’instructions Fynn Xtra 9 | Montage Montage Le montage doit être réalisé exclusivement par une entreprise spécialisée agréée. Contrôlez le bon fonctionnement de toutes les pièces mobiles avant le montage du poêle à bois. Avant le montage, toujours signaler tous les défauts.
- Page 24 9 | Montage Notice d’instructions Fynn Xtra Exécution 9.1.1 Modifier le raccordement du conduit de fumée à l’arrière 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58].
- Page 25 Notice d’instructions Fynn Xtra 9 | Montage 5) Interchanger les pièces et les mettre en place. Fig. 10: Échanger le recouvrement et la tu- bulure Fig. 11: Recouvrement et tubulure échangés 6) Installer l’habillage latéral et les parements supérieur et inférieur et poser le couvercle.
- Page 26 9 | Montage Notice d’instructions Fynn Xtra 9.1.2 Modifier le raccordement à l’air extérieur à l’arrière (sans socle) 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58].
- Page 27 Notice d’instructions Fynn Xtra 9 | Montage 9.1.3 Modifier le raccordement à l’air extérieur en dessous (sans socle) 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58].
- Page 28 9 | Montage Notice d’instructions Fynn Xtra 9.1.4 Modifier le raccordement à l’air extérieur à l’arrière (avec socle) 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58].
- Page 29 Notice d’instructions Fynn Xtra 9 | Montage 5) Fixer en dessous un tuyau flexible en alu et le poser avec le poêle à bois sur le socle. 6) Extraire le tuyau flexible en alu par l’arrière. Fig. 21: Poser le poêle à bois sur le socle 7) Réinstaller l’habillage latéral et le parement et mettre...
- Page 30 9 | Montage Notice d’instructions Fynn Xtra 9.1.5 Modifier le raccordement à l’air extérieur en dessous (avec socle) 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58].
- Page 31 Notice d’instructions Fynn Xtra 9 | Montage 5) Fixer en dessous un conduit et le poser avec le poêle à bois sur le socle. Fig. 26: Poser le poêle à bois sur le socle 6) Réinstaller l’habillage latéral et le parement et mettre le couvercle en place.
- Page 32 9 | Montage Notice d’instructions Fynn Xtra 9.1.6 Installer le parement supérieur 1) Enlever le couvercle. Fig. 28: Enlever le couvercle 2) Dévisser les vis. Fig. 29: Dévisser les vis 3) Poser le parement et le fixer avec les vis. 4) Ajuster le parement s’il devait ne pas se positionner correctement.
- Page 33 Notice d’instructions Fynn Xtra 9 | Montage 9.1.7 Installer le parement inférieur 1) Ouvrir la porte. Fig. 31: Ouvrir la porte 2) Pour installer le parement, commencer par le poser en bas sur le poêle, puis l’accrocher en haut. 3) Ajuster le parement s’il devait ne pas se positionner correctement.
- Page 34 9 | Montage Notice d’instructions Fynn Xtra 9.1.8 Installer le plateau tournant sans socle 1) Enlever le couvercle. Fig. 33: Enlever le couvercle 2) Démonter la tubulure de fumées. Fig. 34: Démonter la tubulure de fumées...
- Page 35 Notice d’instructions Fynn Xtra 9 | Montage 3) Installer la tubulure de fumées orientable. Fig. 35: Installer la tubulure de fumées orien- table 4) À deux, basculer le poêle à bois vers l’arrière. 5) Positionner le plateau tournant sous le poêle à bois.
- Page 36 9 | Montage Notice d’instructions Fynn Xtra 9.1.9 Installer le plateau tournant (RLU dm130) sans socle 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58].
- Page 37 Notice d’instructions Fynn Xtra 9 | Montage 4) Basculer le poêle à bois vers l’arrière et glisser le pla- teau tournant sous le poêle à bois. 5) Remettre la paroi arrière et le couvercle en place. Fig. 40: Basculer le poêle à bois 6) Fixer le plateau tournant au poêle à...
- Page 38 9 | Montage Notice d’instructions Fynn Xtra 9.1.10 Installer le plateau tournant avec socle 1) Effectuez les trois premières étapes du chapitre Instal- ler le plateau tournant sans socle [}à la page 34]. 2) Poser le poêle à bois sur le socle et le basculer légère- ment et prudemment vers l’arrière.
- Page 39 Notice d’instructions Fynn Xtra 9 | Montage 3) Installer la tubulure de fumées orientable. Fig. 45: Installer la tubulure de fumées orien- table 4) Poser le poêle à bois sur le socle et le basculer légère- ment et prudemment vers l’arrière.
- Page 40 9 | Montage Notice d’instructions Fynn Xtra 6) Fixer le plateau tournant au poêle à bois. Fig. 47: Fixer le plateau tournant au poêle à bois 7) Réinstaller l’habillage latéral et le parement et mettre le couvercle en place. Fig. 48: Installer l’habillage latéral...
- Page 41 Notice d’instructions Fynn Xtra 9 | Montage 9.1.12 Installer le socle 1) Poser le poêle à bois sur le socle et fixer le socle au poêle à bois par le dessous. Fig. 49: Fixer le socle par le dessous...
- Page 42 10 | Réglages Notice d’instructions Fynn Xtra Réglages 10.1 Ajuster le parement supérieur Si le parement supérieur n’est pas correctement positionné, l’ajuster comme suit : • 1) Desserrer ces vis permet d’ajuster latéralement la po- sition du parement (vers la gauche et la droite).
- Page 43 Notice d’instructions Fynn Xtra 10 | Réglages Le parement lui-même peut également être ajusté. Pour ce faire, procédez comme suit : 3) Enlever le parement (s’il est déjà en place). 4) Le parement dispose de deux vis. Ces vis permettent de modifier la position du parement vers le haut et vers le bas.
- Page 44 10 | Réglages Notice d’instructions Fynn Xtra 10.4 Régler la serrure de la porte 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral. Procédez comme décrit au chapitre Déposer l’habillage latéral [}à la page 58]. 2) Ouvrir la porte.
- Page 45 Notice d’instructions Fynn Xtra 10 | Réglages 4) La force de fermeture s’ajuste en desserrant ou en res- serrant le boulon fileté (1). Fig. 57: Position B 10.5 Tendre / détendre le ressort de la porte 1) Il faut d’abord enlever le couvercle, puis déposer l’ha- billage latéral.
- Page 46 10 | Réglages Notice d’instructions Fynn Xtra 10.6 Régler le plateau tournant Ce plateau tournant peut être également utilisé lorsque la porte de la chambre de combustion est fermée. Lorsque le levier du plateau tournant est relevé, le plateau est déverrouillé et le poêle peut tourner. Par contre, si le le- vier se trouve en position basse, le système de verrouillage...
- Page 47 Notice d’instructions Fynn Xtra 11 | Mise en service Mise en service 11.1 Première mise en service INDICATION Pour la première mise en service et les 2 ou 3 cycles d’allumage suivants, n’utiliser qu’environ les 2/3 de la quantité maximale de combustibles.
- Page 48 12 | Utilisation Notice d’instructions Fynn Xtra Utilisation 12.1 Avant l'allumage Le poêle à bois ne peut fonctionner correctement que si l'alimentation en air de combustion est suffi- sante dans la pièce où il se trouve, en particulier en cas d'utilisation simultanée de plusieurs foyers.
- Page 49 Notice d’instructions Fynn Xtra 12 | Utilisation 7) Fermez la porte. ð Le mieux est de laisser brûler intégralement la pre- mière charge de bois sans modifier la position de la manette de régulation de l’air. ð Lorsqu’il ne reste plus que des braises (qu’il n’y a plus aucune flamme), vous pouvez remettre une couche de bûches.
- Page 50 13 | Entretien Notice d’instructions Fynn Xtra Entretien Faites faire l'entretien par un revendeur Austroflamm ou un technicien de service Austroflamm.
- Page 51 Notice d’instructions Fynn Xtra 14 | Nettoyage Nettoyage 14.1 Nettoyer le poêle à bois, les canaux de circulation des fumées, le conduit de fumée Le poêle à bois, les canaux de circulation des fumées et les conduits de fumée doivent être contrôlés une fois par an –...
- Page 52 14 | Nettoyage Notice d’instructions Fynn Xtra 3) Prenez le couvercle fourni et couvrez le bac à cendres. 4) Tournez la poignée du couvercle dans le sens des ai- guilles d’une montre jusqu'à ce que la poignée s’en- clenche. Fig. 65: Mettre le couvercle sur le bac à...
- Page 53 Notice d’instructions Fynn Xtra 15 | Aide Aide La vitre s’encrasse Tirage insuffisant De temps à autre (en fonction de l’utilisation), la vitre doit être net- toyée avec un nettoyant pour vitres Clarification par le ramoneur (me- sure du tirage / rallongement éven- tuel du conduit de cheminée)
- Page 54 15 | Aide Notice d’instructions Fynn Xtra Tirage du conduit de cheminée trop Clarification par le ramoneur (me- élevé sure du tirage / raccourcissement éventuel du conduit de cheminée) Les verres vitrocéramiques s’en- Le bois utilisé est incompatible Utiliser du bois sec et naturel. Voir crassent très rapidement...
- Page 55 Notice d’instructions Fynn Xtra 16 | Accessoires Accessoires Faites remplacer les pièces défectueuses (accessoires, pièces de rechange) par votre revendeur spé- cialisé dans les poêles à bois. Cela permet de garantir que votre poêle à bois soit sûr et opérationnel...
- Page 56 Façade inférieure en acier, complète 071006-29 Façade inférieure en verre, complète 071007 Façade inférieure en céramique, complète 071008-xx Plaque de sol pour FynnXtra 630062 Plaque de sol 2 pour Fynn Xtra 630062X Tuyau coudé 150 - Kit 620067 Aide au transport complète 361224...
- Page 57 Notice d’instructions Fynn Xtra 17 | Pièces de rechange Pièces de rechange Les pièces de rechange peuvent être commandées par nos revendeurs.
- Page 58 18 | Démontage Notice d’instructions Fynn Xtra Démontage Pour un démontage ou un désassemblage réglementaire de votre poêle à bois, adressez-vous à votre revendeur Austroflamm. 18.1 Déposer l’habillage latéral 1) Enlever le couvercle. Fig. 67: Enlever le couvercle 2) Dévisser les vis du parement supérieur avant et l’enle- ver.
- Page 59 Notice d’instructions Fynn Xtra 18 | Démontage 3) Ouvrir la porte et enlever le parement inférieur. Fig. 69: Ouvrir la porte 4) Dévisser les vis indiquées à gauche et à droite. Fig. 70: Dévisser les vis 5) Soulever l’habillage latéral et l’enlever.
- Page 60 19 | Élimination Notice d’instructions Fynn Xtra Élimination INDICATION Pour éliminer votre poêle à bois en bonne et due forme, prenez contact avec l’entreprise d’élimina- tion des déchets locale (urbaine). INDICATION Nous recommandons de retirer les composants du poêle à bois en contact avec le feu (vitre, chambre de combustion, grilles, habillage du foyer (Keramott), céramique, capteurs, plaques déflectrices etc.)
- Page 61 Notice d’instructions Fynn Xtra 19 | Élimination Poignées et éléments décoratifs en métal Si disponibles, démonter les poignées et éléments décoratifs en métal et les éliminer avec les déchets métalliques. Tenir compte des possibilités d’élimination locales.
- Page 62 1) Déclaration de garantie commerciale Nous garantissons le bon fonctionnement du corps de chauffe de votre poêle à bois Austroflamm sur une période de six ans à compter de la date du pre- mier achat, et de deux ans pour tous les autres composants en acier et en fonte.
- Page 63 Notice d’instructions Fynn Xtra 21 | Protocole de mise en service Protocole de mise en service Entreprise Code postal, Ville Code postal, Ville Téléphone Téléphone E-mail E-mail Modèle Numéro de série Technique Aspect Accessoires Type de conduit de cheminée Diamètre du conduit de fumée : [ ] maçonnerie [ ] acier [ ] chamotte...
- Page 64 22 | Protocole d’entretien Notice d’instructions Fynn Xtra Protocole d’entretien...
- Page 65 Notice d’instructions Fynn Xtra 22 | Protocole d’entretien...
- Page 66 Notizen / notes / appunti / remarques...
- Page 67 Notizen / notes / appunti / remarques...
- Page 68 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 945052...
