9 | Montage

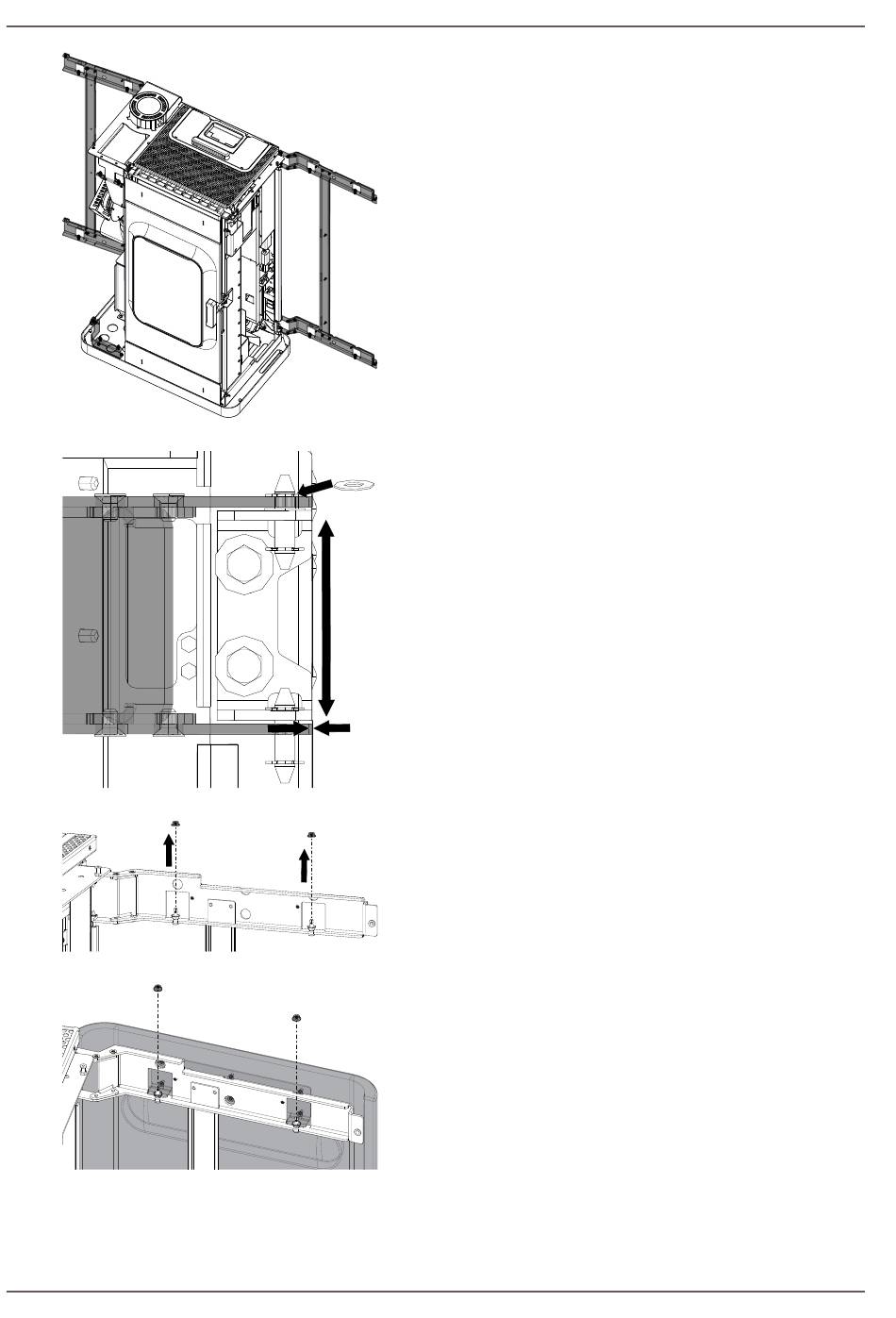

Fig. 17: Écarter les bras porteurs
Fig. 18: Régler la hauteur des bras porteurs
Fig. 19: Dévisser les écrous
Fig. 20: Poser l'habillage en céramique
30
FR
4) Écarter les bras porteurs.
5) Il est possible d'augmenter la hauteur des bras por-
teurs à l'aide d'une rondelle supplémentaire en haut.
6) Sur le côté, il ne doit pas y avoir d'écart par rapport au
poêle à pellets.
0 mm
7) Les bras porteurs disposent d'un écrou préinstallé en
haut, en bas, à gauche et à droite. Dévisser ces
écrous.
8) Poser ensuite le capot en céramique sur les bras por-
teurs et les fixer avec les écrous que vous venez de
dévisser.
9) Répétez cette étape de l'autre côté.
10) Rabattre les bras porteurs avec habillage en céra-
mique contre le poêle à pellets.
Notice d'instructions Ruby 2.0
