4 Montage du guidon
► Poser le tube du guidon (1) dans le support de
guidon de telle sorte que la distance A ne
dépasse pas 15 cm (6 po) – la poignée en
caoutchouc (5) doit alors se trouver à gauche
(vu depuis le moteur, en direction du guidon).
► Poser la bride de serrage (6) sur le support de
guidon.
► Passer les vis (7) à travers les trous des piè‐
ces et les visser à fond dans la bride de ser‐
rage (3).
► Ajuster le guidon.
► Serrer les vis.
4.3

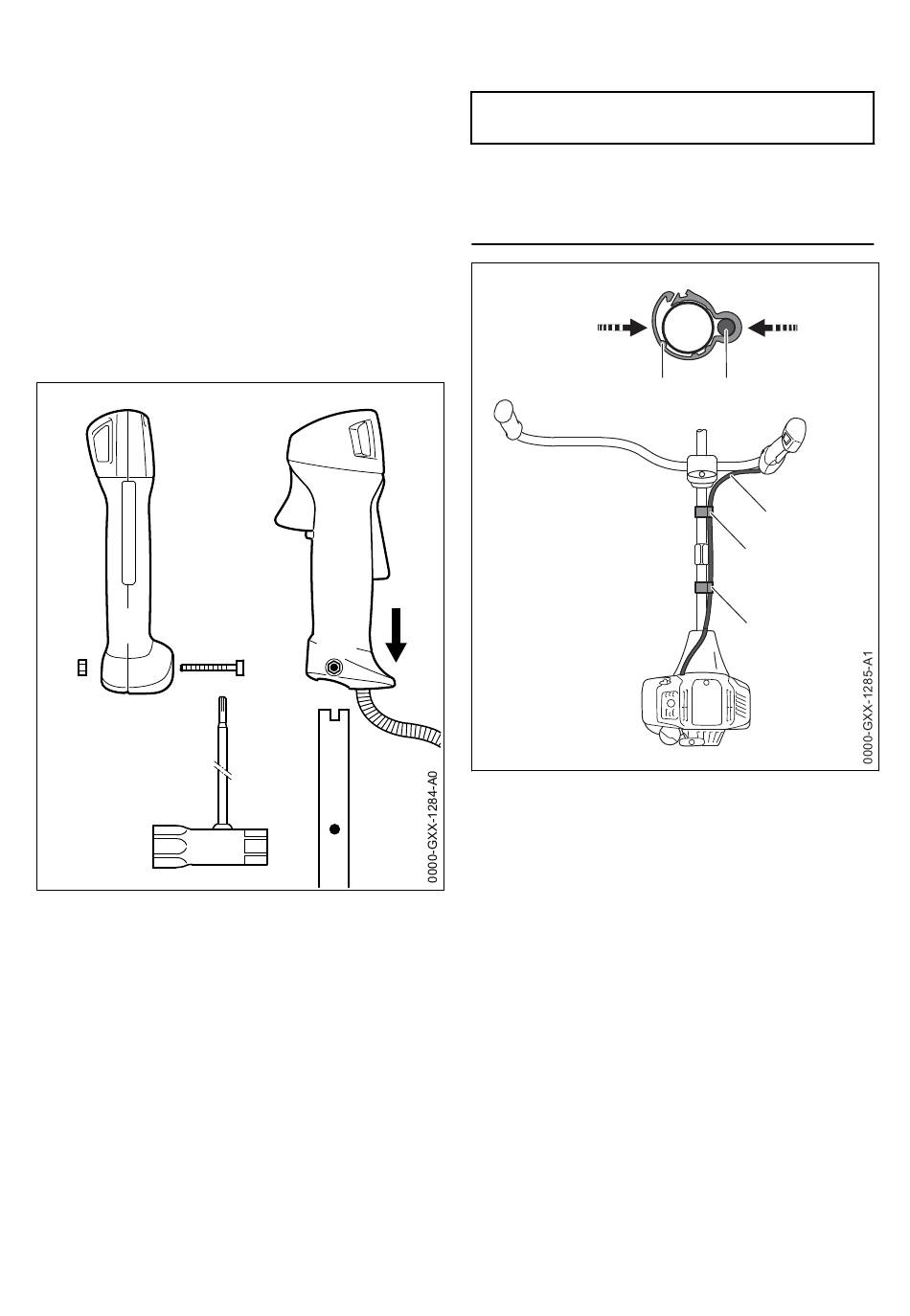

Montage de la poignée de
commande
10
8
9
► Dévisser la vis (8) – l'écrou (9) reste alors
dans la poignée de commande (10).
► Présenter la poignée de commande avec la
gâchette d'accélérateur (11) orientée en direc‐
tion du réducteur et la glisser sur l'extrémité du
guidon (1) de telle sorte que les trous (12)
coïncident.
► Visser et serrer la vis (8).
0458-460-9421-B
11
12
1
12
4.4
Fixation du câble de com‐
mande des gaz
AVIS
En posant le câble de commande des gaz, veiller
à ce qu'il ne soit pas plié et ne forme pas de
courbes trop serrées – la gâchette d'accélérateur
doit pouvoir fonctionner facilement !
► Positionner l'attache du câble de commande
des gaz (14) et le câble de commande des
gaz (13) sur le tube.
► Exercer une pression sur les deux côtés de
l'attache du câble de commande des gaz (14).
L'attache du câble de commande des gaz (14)
s'encliquette avec un déclic audible.
4.5
Réglage du câble de com‐
mande des gaz
Suivant l'équipement de la machine, le câble de
commande des gaz est réglable.
► Contrôler le réglage du câble de commande
des gaz – voir « Réglage du câble de com‐
mande des gaz ».
français
14 13
13
14
14
