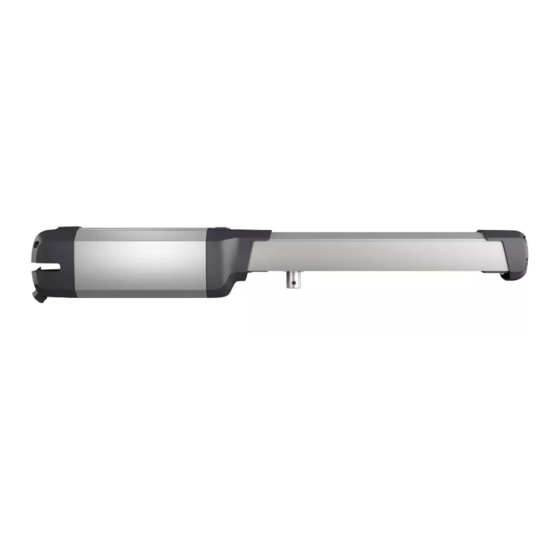

AUTOMAZIONI A PISTONE PER CANCELLI A BATTENTE
I
ELECTROMECHANICAL PISTON FOR SWING GATES
GB
VERIN ELECTROMECANIQUE POUR PORTAILS A VANTAUX
F
PISTON ELECTROMECANICO PARA CANCELAS DE BATIENTE
E
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
INSTRUCCIONES DE USO Y DE INSTALACION
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
������
PHOBOS BT-UL
D811333 ver.04 09-06-06
� � � � � �
