5.5.11
Montage de dérivations d'aspiration pour la traversée de plafond
Possible seul. sur les tubes en plastique (PVC/ABS) !!
Les pièces nécessaires pour réaliser une dérivation d'aspira-
tion pour la traversée de plafond sont illustrées à la Fig. 28.
À l'endroit souhaité de la conduite d'aspiration, placer un rac-
cord en T.
L'assemblage doit se faire dans l'ordre des numéros, de 1 à 8.
La taille de l'orifice d'aspiration (8) doit être déterminée
comme décrit au chap. 4.4.4.5 ou selon les informations four-
nies par le logiciel de calcul « ASD PipeFlow ».
•
Les découpes du tube flexible doivent impé-
rativement être réalisées proprement afin de
ne pas endommager le joint d'étanchéité
dans le raccord à fermeture rapide.
•
Lors de l'enclenchement du tube flexible,
s'assurer que le tube et le raccord à ferme-
ture rapide appuient bien l'un sur l'autre afin
de ne pas aspirer d'air parasite.
•
La longueur du tube flexible ne doit pas dé-
passer 1,5 m.
Remarques
ASD 533, Description technique, T 140 287 f fr

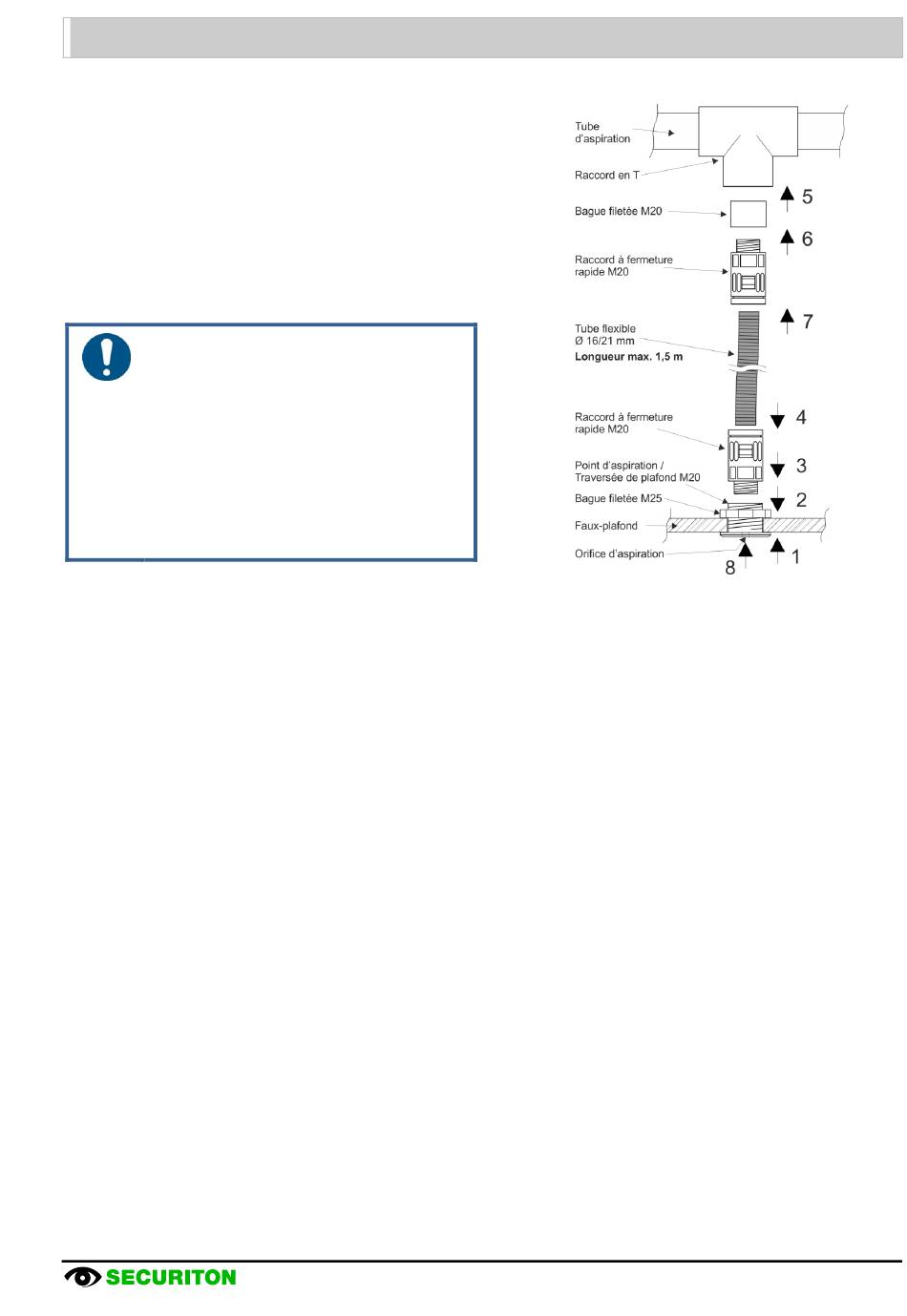

Fig. 28 Montage d'une traversée de plafond
Montage
63 / 120
