Utilisation
8.5.5
Commande et affichages sur le MCM 35
Les deux DEL du MCM 35 indiquent l'état de fonctionnement de la SD memory Card et l'état de communication (écriture) à
partir de l'AMB.
DEL Card OK (verte)
Éteinte
Allumée en continu
DEL Com (rouge)
Éteinte
Clignote (mode normal)
Le MCM 35 et la SD memory card sont reconnus automatiquement à la mise sous tension de l'appareil et sont alors surveillés.
L'enregistrement des données commence automatiquement après env. 10 s.
Introduction de la SD memory card : avant d'introduire la SD memory card, il faut s'assurer qu'elle est vide (in-
terprétation des fichiers).
Retrait de la SD memory card : avant de retirer la SD memory card du MCM 35, il faut désinscrire le MCM 35
par commande sur la carte électronique principale AMB 33 (perte de données). Cela vaut aussi pour le dé-
montage ultérieur du MCM, p. ex., en cas de non utilisation (voir chap. 7.3.7).
Seules les SD memory card en version industrielle testées et validées par le fabricant peuvent être utili-
sées.
Pour introduire la SD memory card, présenter les contacts vers le circuit imprimé de la MCM et l'introduire jusqu'en butée dans
le logement jusqu'à ce qu'elle s'enclenche. Pour retirer la SD memory card, appuyer à nouveau dessus. Le mécanisme d'arrêt
se déverrouille alors et la SD memory card peut être retirée du logement.
8.5.5.1
Enregistrement de données sur le MCM 35
Valeurs de fumée et de débit d'air : Toutes les secondes, la sensibilité aux alarmes, le niveau de fumée, le niveau d'encras-
sement et la valeur de débit d'air sont enregistrés dans des fichiers journaux (Log-Files) (fichier .xls) sur la SD memory card.
Après 28'800 entrées (cela correspond à 8 h avec un intervalle MCM de 1 s), un nouveau
ment. Au total, 251
Log-Files
Log-File, le plus vieux (L000.xls) est écrasé. Les 251
jours (avec un intervalle MCM de 1 s). Les
(après traitement) à l'aide de l'assistant de graphiques.
Événements : Tous les événements qui se produisent sur l'ASD 533 sont consignés dans des
Après 64'000 événements, un nouveau
peuvent être générés pour l'enregistrement longue durée. Après le dernier Event-File, le plus vieux (E000.aev) est écrasé. Les
251
Event-Files
suffisent pour l'enregistrement de plus de 16 millions d'événements. Les
avec un éditeur de texte. L'interprétation des événements se fait comme décrit au chap. 8.5.3. Il est également possible d'im-
porter les
Event-Files
dans le logiciel de configuration « ASD Config » et de les y afficher comme véritable texte d'événement.
100 / 120

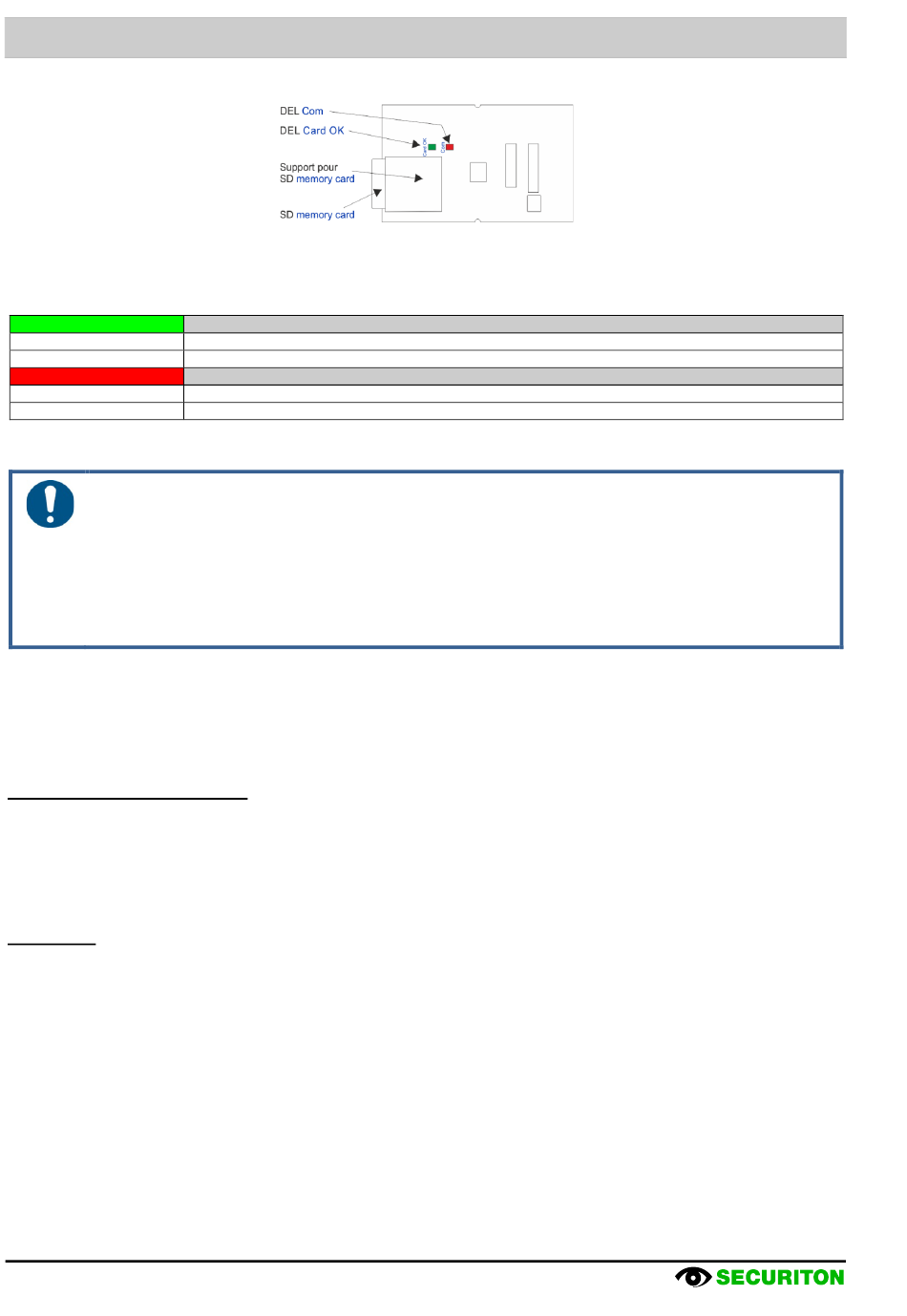

Fig. 47 Commande et affichage sur le MCM 35
État de la SD memory card (ne s'allume que si l'alimentation à partir de l'AMB est correcte)
Dérangement sur la liaison MCM <> AMB, SD memory card non introduite, MCM désinscrit
Liaison MCM <> AMB correcte, SD memory card introduite, MCM inscrit
État de la communication / écriture
Pas de communication à partir de l'AMB
Communication MCM <> ASD correcte, la SD memory card enregistre.
(L000.xls à L250.xls) peuvent être générés pour l'enregistrement longue durée. Après le dernier
Log-Files
Event-File
est créé automatiquement. Au total, 251
ASD 533, Description technique, T 140 287 f fr
Remarques
Log-Files
suffisent pour un enregistrement des données pendant 83
peuvent être ouverts dans Excel et représentés sous forme graphique
Log-File
est généré automatique-
Event-Files
(fichier .aev).
Event-Files
(E000.aev à E250.aev)
Event-Files
peuvent être ouverts
