9.4.3
Remplacement du capteur de débit d'air
•
Lors du démontage et de la mise en place du capteur de débit d'air, il faut veiller à ne pas endommager le
capteur de mesure (il casse). Il ne faut pas tirer sur les fils de connexion.
•
Après le remplacement du capteur de débit d'air (nouveau capteur), il faut impérativement refaire une initiali-
sation (voir chap. 7.3.5).
Sur l'AMB 33, retirer le connecteur A du capteur de débit d'air. Pour démonter un capteur de débit d'air, appuyer légèrement
sur la languette de déverrouillage B dans la direction de la chambre pour capteur de débit d'air. Le capteur de débit d'air peut
ensuite être retiré avec précaution de son support en saisissant les languettes de préhension C entre le pouce et l'index At-
tention : ne pas tirer sur les fils de connexion du capteur de débit d'air. Le montage du nouveau capteur de débit d'air se
fait dans l'ordre inverse. Pour ce faire, veiller au sens de montage (ailettes de positionnement) et à ce que le capteur de débit
d'air soit bien positionné sur son support. Pour ce faire, appuyer sur le capteur de débit d'air dans la direction du fond du boî-
tier en le saisissant par les languettes de préhension C jusqu'à ce que la languette de déverrouillage située au-dessus du cap-
teur de débit d'air s'enclenche Attention : ne pas appuyer sur les fils de connexion du capteur de débit d'air.
9.4.4
Remplacement de la carte électronique principale AMB 33
Pour remplacer la carte électronique principale AMB 33, retirer toutes les bornes de connexion enfichables qui comportent des
fils d'installation. Retirer de même prudemment tous les raccords de câble internes (connecteurs pour câble plat). Une fois que
les 4 vis de fixation de l'AMB 33 sont retirées avec un tournevis Torx T10, l'AMB 33 peut être remplacé. Le montage de la
nouvelle AMB 33 se fait dans l'ordre inverse.
•
Lors de la connexion de la nouvelle AMB 33, s'assurer que les bornes de connexion et les connecteurs pour
câble plat sont affectés correctement (voir aussi Fig. 5).
•
Après le remplacement de l'AMB 33, il faut impérativement refaire une initialisation (voir chap. 7.3.5). De
même, les éventuelles configurations spécifiques au client et les paramètres spécifiques au projet provenant
du logiciel de calcul « ASD PipeFlow » doivent être reconfigurés. Pour ce faire, procéder comme décrit au
chap. 7.3.1 ou 7.3.2.
9.4.5
Remplacement de la carte de circuit imprimé BCB 35
Pour remplacer la carte de circuit imprimé BCB 35 du tableau d'affichage, il faut retirer prudemment le connecteur pour câble
plat de la BCB 35. Le remplacement peut être effectué après que les 4 vis de fixation de la BCB 35 ont retirées avec un tour-
nevis Torx T10. Le montage se fait dans l'ordre inverse.
Remarques

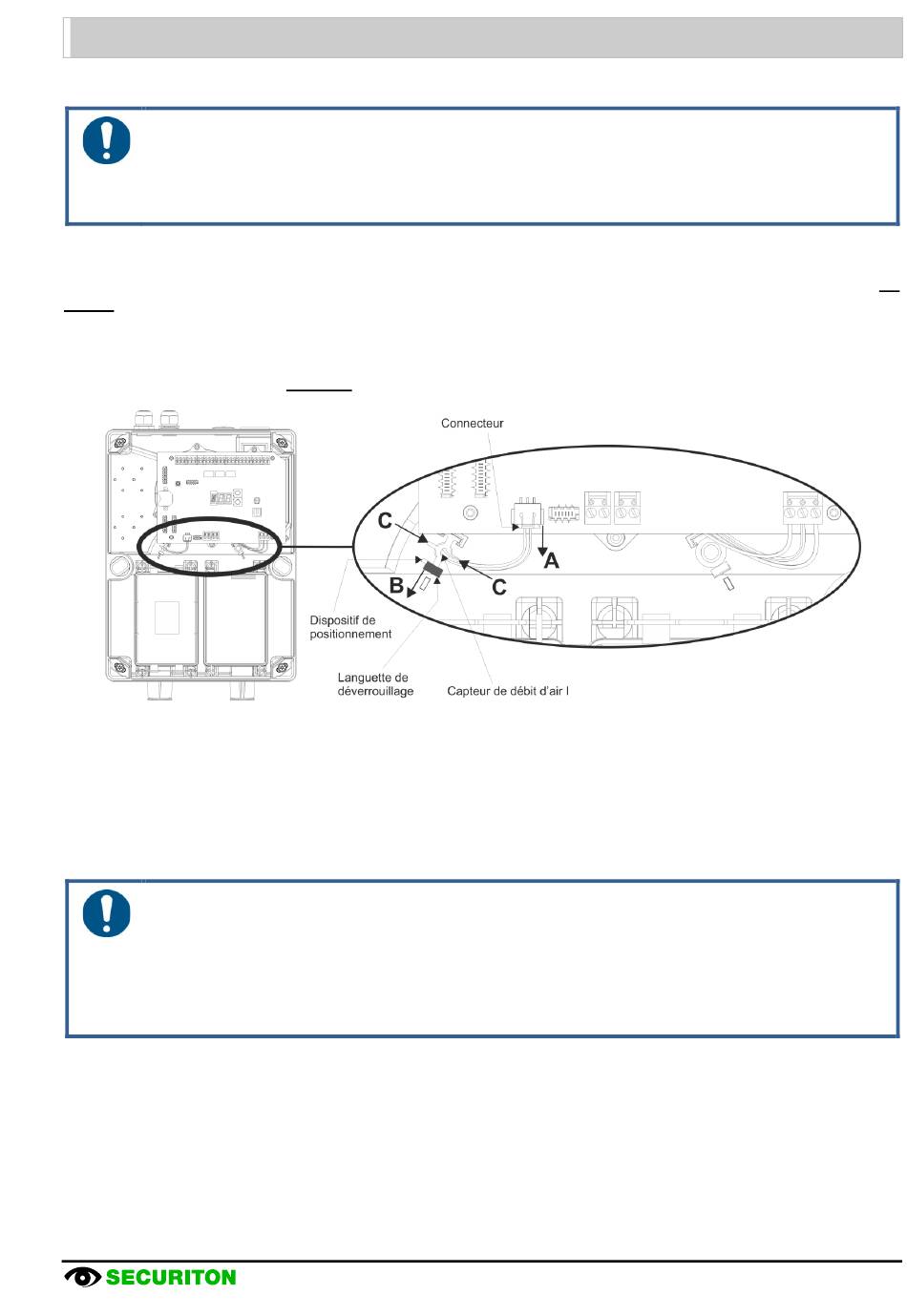

Fig. 49 Démontage des capteurs de débit d'air
Remarques
ASD 533, Description technique, T 140 287 f fr
Entretien et maintenance
107 / 120
