5
Montage
5.1
Directives de montage
Matériel et produits : pour la réalisation de l'installation, seul le matériel suivant fourni ou autorisé et répertorié
par le fabricant doit être utilisé :
Boîtiers pour détecteur, capteurs de fumée, modules supplémentaires ;
Matériel du tube et raccords pour la conduite d'aspiration, accessoires, colliers de fixation (conformément à
T 131 194).
Tout matériel provenant d'autres sources ne répond pas à l'homologation selon EN 54-20 et ne doit donc être uti-
lisé qu'avec l'accord écrit du fabricant.
En général, le matériel requis pour l'installation, comme, p. ex., les câbles, les répartiteurs intercalaires et les fixa-
tions sont à la charge du donneur d'ouvrage.
Outillage pour la manipulation du boîtier pour détecteur : l'outillage suivant est nécessaire pour le montage
et l'installation (trié par ordre d'utilisation dans le présent document) :
Ouverture du boîtier pour détecteur
Démontage des bouchons de tube
Fixation du boîtier pour détecteur
Support pour modules supplémentaires
Bornes de connexion
Rempl. de cartes de circuit imprimé AMB, ACB, BCB
Remplacement de l'unité de ventilation par aspiration
5.2
Schéma coté / plan de perçage pour boîtier pour détecteur

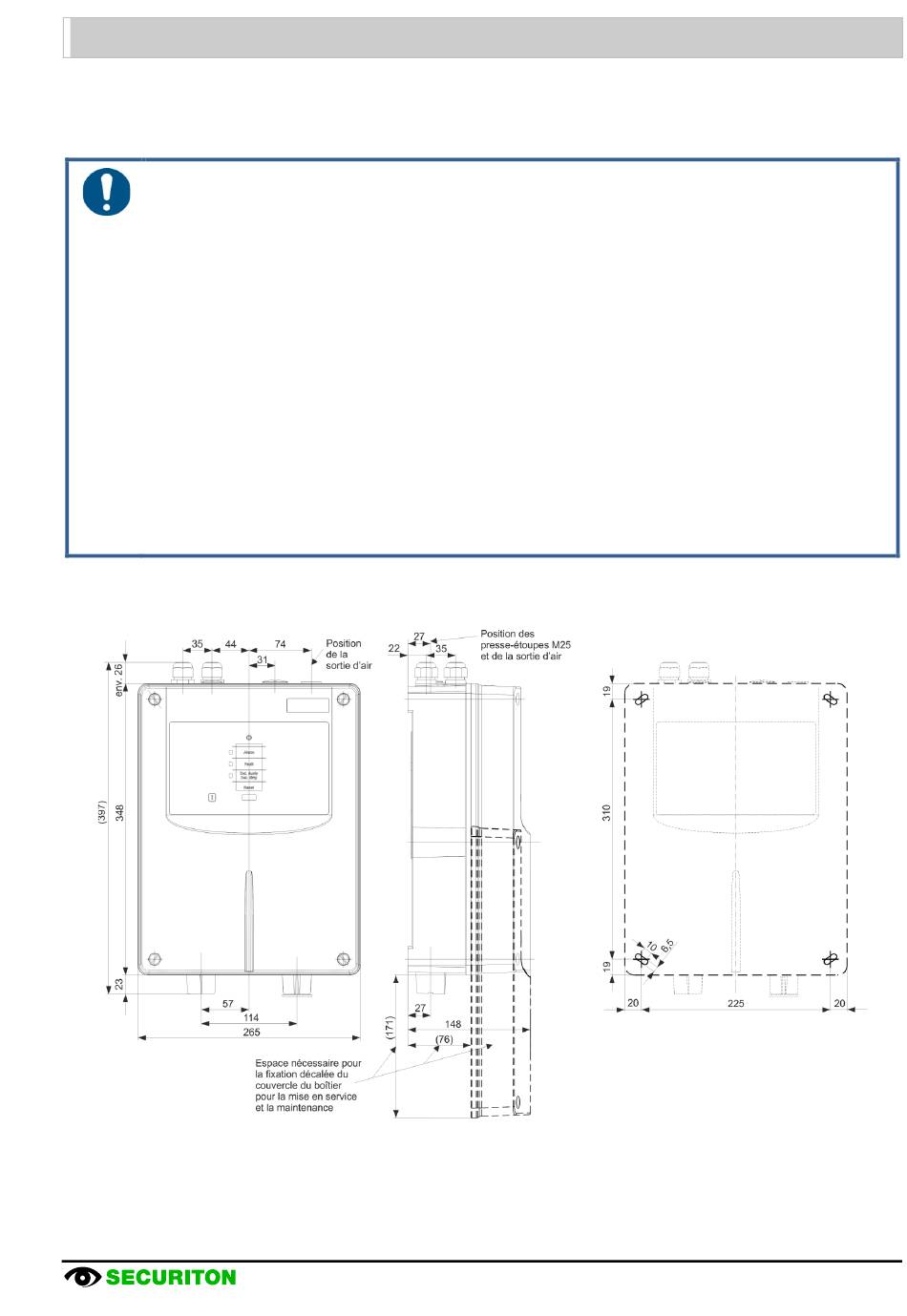

Fig. 14 Schéma coté, plan de perçage du boîtier pour détecteur
ASD 533, Description technique, T 140 287 f fr
Remarques
tournevis pour vis à tête fendue n
tournevis pour vis à tête fendue n
tournevis Torx T20
tournevis Torx T15
tournevis pour vis à tête fendue n
tournevis Torx T10
tournevis Torx T15
Montage
o
5 (8 mm)
o
2 (4 mm)
o
1 (3,5 mm)
51 / 120
