Montage
5.5.8
Réalisation des orifices d'aspiration
Les diamètres des orifices d'aspiration doivent être déterminés
et réalisés côté client comme décrit au chap. 4.4.4.5 ou selon
les informations fournies par le logiciel de calcul « ASD Pipe-
Flow » ou le chap. 4.5.4.1.
Les orifices d'aspiration doivent être percés proprement afin de
ne pas provoquer de bavures ni points de pression. Utiliser de
« nouveaux forets » correctement affûtés (Fig. 25).
Des sifflements sont le signe de perçages mal réalisés. Les
trous doivent alors être reforés ou ébavurés.
Pour les surveillances volumétriques, l'ordre des diamètres
d'orifice décrit au chap. 4.4.4.5 ou selon les informations four-
nies par le logiciel de calcul « ASD PipeFlow » doit impérati-
vement être respecté.
Si nécessaire, les orifices d'aspiration peuvent être réalisés au moyen des clips pour orifice d'aspiration prévus à cet effet (voir
chap. 5.5.9).
Pour les surveillances d'équipement, les orifices d'aspiration sont forés dans le dispositif d'aspiration. Les orifices d'aspiration
doivent être forés dans le dispositif d'aspiration en direction de la sortie d'air de l'objet. Les orifices d'aspiration peuvent être
pourvus d'entonnoirs d'aspiration si nécessaire (chap. 5.5.10).
5.5.9
Montage du clip pour orifice d'aspiration et de révision
Possible seul. sur les tubes en plastique (PVC/ABS) !!
Réaliser un perçage de Ø 8,5 mm à chaque endroit souhaité
dans la conduite d'aspiration (même diamètre partout). Les
perçages doivent être réalisés à angle droit et au centre de
l'axe du tube (voir Fig. 25).
Les clips pour orifice d'aspiration sont disponibles dans diffé-
rentes tailles
(Ø 2,0 / 2,5 / 3,0 / 3,5 / 4,0 / 4,5 / 5,0 / 5,5 / 6,0 /
6,5 / 7,0 mm). Les diamètres des orifices d'aspiration sont dé-
terminés comme décrit au chap. 4.4.4.5 et selon les informa-
tions fournies par le logiciel de calcul « ASD PipeFlow » ou le
chap. 4.5.4.1.
Clipser les clips pour orifice d'aspiration et les clips de révision
sur le tube d'aspiration et dans le perçage de 8,5 mm, Fig. 26.
5.5.10
Montage de l'entonnoir d'aspiration
Possible seul. sur les tubes en plastique (PVC/ABS) !!
Lorsque les objets de la surveillance d'équipement ont une
ventilation possédant un débit d'air important (ventilation puis-
sante), les orifices d'aspiration peuvent être équipés d'enton-
noirs pour une aspiration optimale de la fumée.
Dans les pièces ou équipements possédant une ventilation for-
cée, il faut impérativement utiliser des entonnoirs d'aspiration.
Fixer les entonnoirs d'aspiration sur le tube du dispositif d'aspi-
ration et les ajuster sur les orifices d'aspiration précédemment
percés comme décrit au chap. 4.5.4.1, Fig. 27.
62 / 120
ASD 533, Description technique, T 140 287 f fr

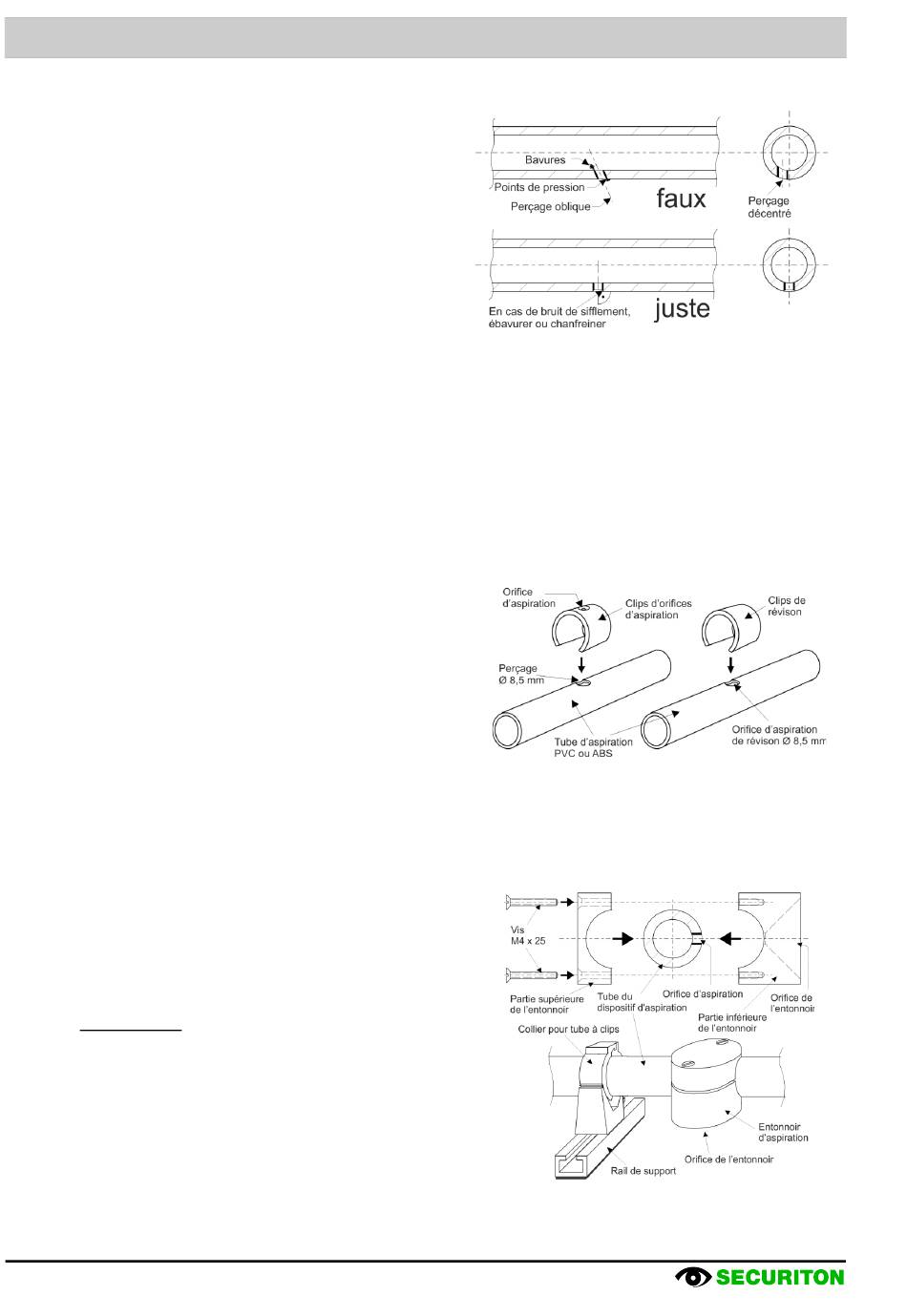

Fig. 25 Réalisation des orifices d'aspiration
Fig. 26 Montage des clips
Fig. 27 Utilisation d'entonnoirs d'aspiration
