Fonctionnement
2.2.4
Programmation / commande
La commande du détecteur de fumée par aspiration ASD 533 en mode normal (après la mise en service) se limite à la mise
sous/hors tension ou à la réinitialisation d'un événement déclenché (alarme/dérangement). La commande se fait en principe
par l'intermédiaire de la CSI en exécutant les fonctions « Groupe On/Off » et « Réinitialisation » (sur l'entrée « Réinitialisation
externe » de l'ASD 533).
La réinitialisation sur place d'événements déclenchés sur l'ASD 533 se fait au moyen de la touche «
commande ou par une brève excitation de l'entrée « Réinitialisation externe ». La réinitialisation ne peut se faire que quand
l'événement à l'origine du déclenchement n'est plus présent (p. ex., lorsque le capteur de fumée n'a plus de fumée). L'applica-
tion d'un signal continu sur l'entrée « Réinitialisation externe » provoque en outre une désactivation (mise hors tension) de
l'ASD 533 (à ce sujet, voir aussi chap. 2.2.8 et 6.6.2).
La réinitialisation sur place ne provoque pas la réinitialisation d'une CSI de niveau supérieur. Il est toutefois pos-
sible que la procédure de réinitialisation de l'ASD 533 provoque le déclenchement d'un dérangement sur la ligne
de niveau supérieur de la CSI.
Pour la mise en service de l'ASD 533, un affichage alphanumérique et deux affichages à 7 segments ainsi que deux boutons-
poussoirs (« UP » / « OK ») se trouvent à l'intérieur de l'appareil, sur la carte électronique principale AMB 33. Ces éléments
permettent de réaliser une sorte de fonction de commutateur rotatif, autrement dit, il est possible de réaliser des affichages et
des positions dans la plage allant de A00 à Z99.
Ces éléments permettent de procéder à la mise en service de l'ASD 533. Il est toutefois également possible d'interroger les
limites système prédéfinies dans les réglages de l'appareil – EasyConfig. Ces valeurs prédéfinies correspondent d'une part à
des valeurs normatives relatives à la sensibilité de réponse, à la surveillance de débit d'air (LS-Ü) et à la configuration des
conduites. D'autre part, il y a aussi des valeurs qui permettent des écarts par rapport aux limites normatives relatives à la sur-
veillance de débit d'air. La procédure
« ASD Config ». Toutefois, si des programmations spécifiques à l'installation doivent être réalisées, p. ex., après un calcul
dans « ASD PipeFlow » ou lors de programmations de RIM 35, il faut utiliser le logiciel de configuration « ASD Config ».

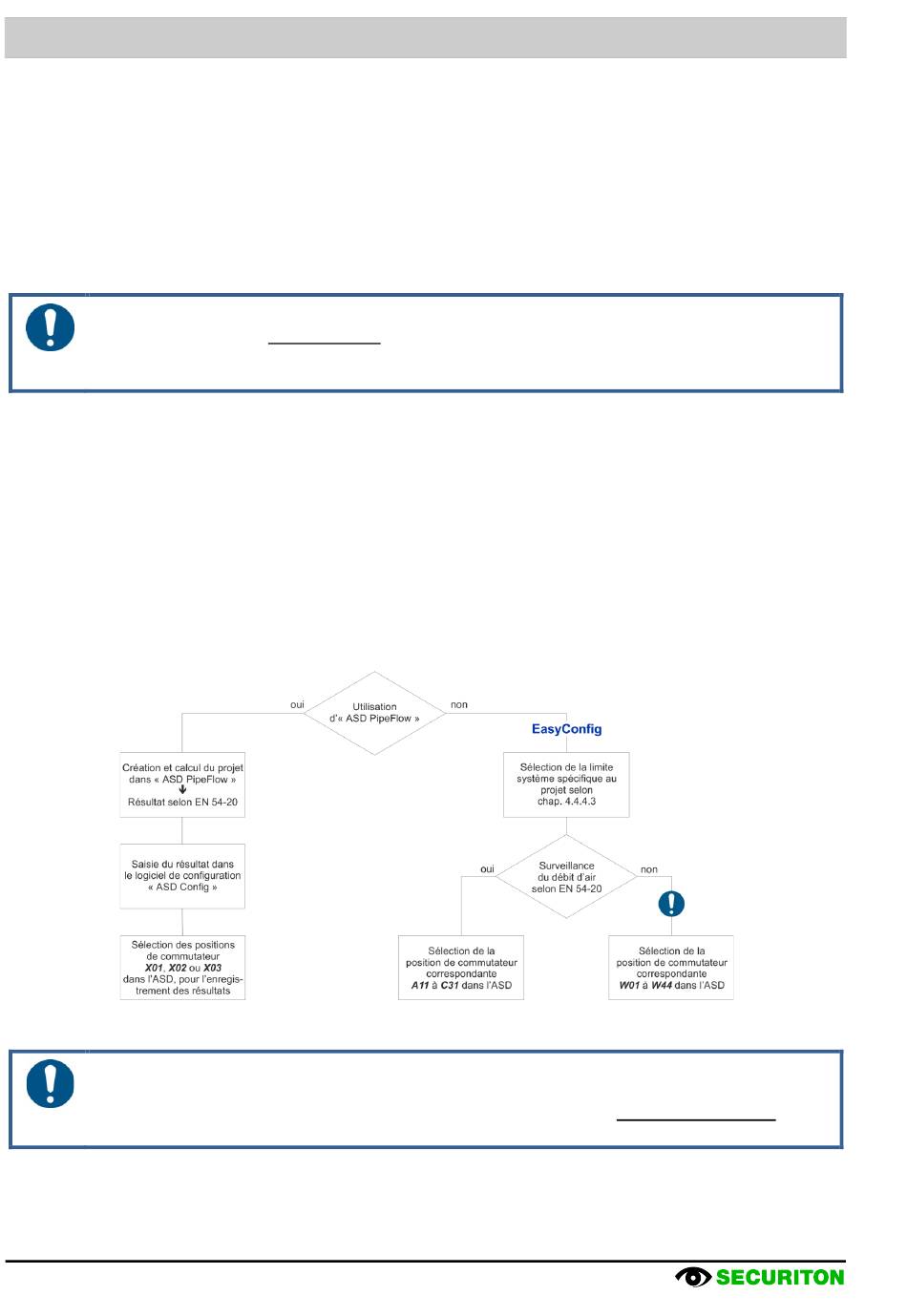

La Fig. 3 ci-dessous illustre la procédure de détermination et de programmation des fonctions d'appareil qui dépendent du
projet.
Les positions de commutateur W01 à W44 ne doivent être utilisées qu'après consultation du fabricant. Les va-
leurs relatives à la surveillance de débit d'air auxquelles elles correspondent ne sont pas certifiées selon la
norme EN 54-20.
La modification des positions prédéfinies et de la structure de commande est décrite dans les chap. 4.4.4.3, 4.4.4.4, 7.2.1
et 8.3.
