Manuels Connexes pour Create Wind Sail
Sommaire des Matières pour Create Wind Sail

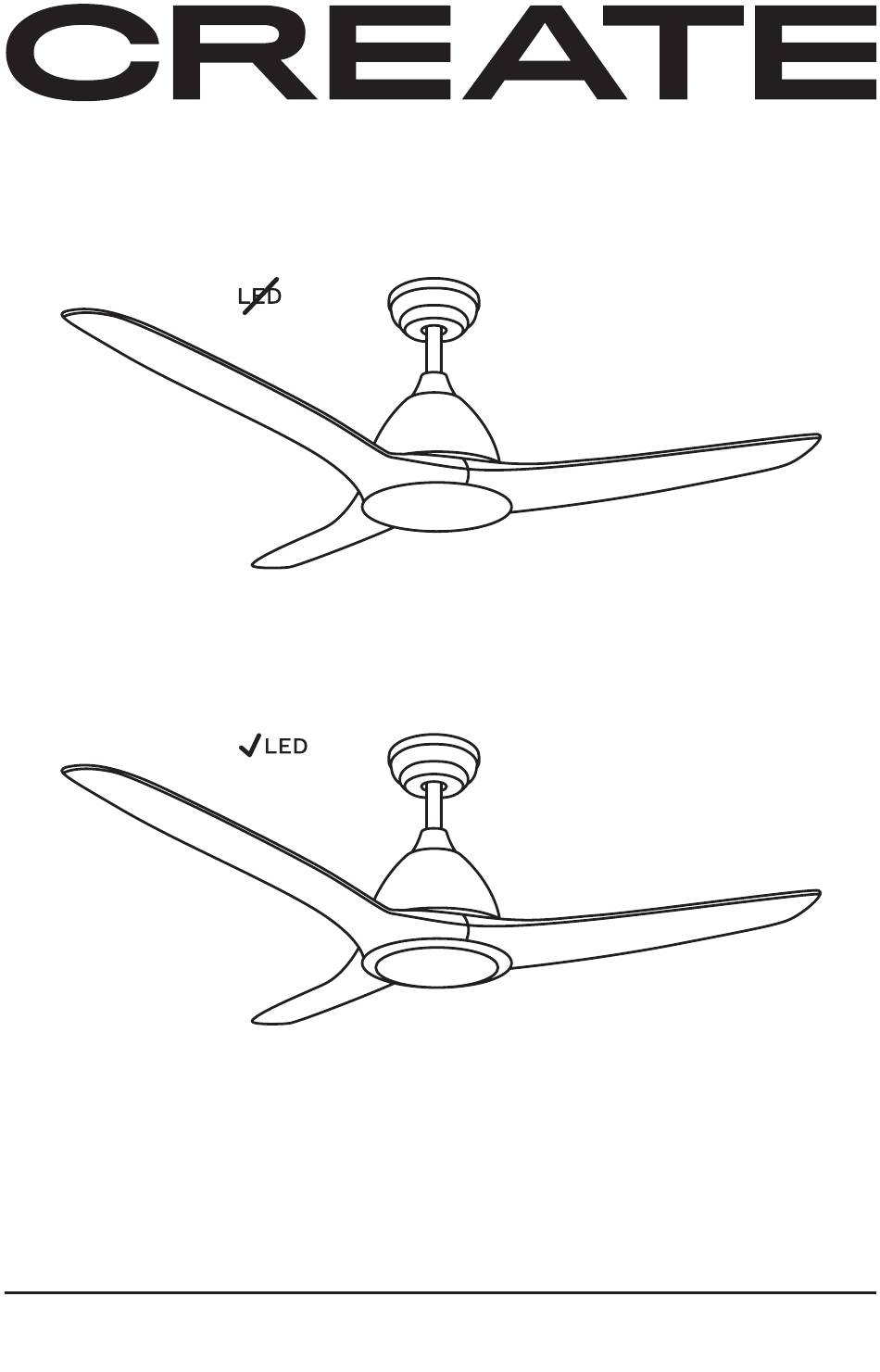

- Page 1 Wind Sail Assemblage manuel...
- Page 3 To download this user guide in your language, visit our website: www.create-store.com/uk Para descargar el manual en su idioma, visite nuestra web: www.create-store.com/es Para baixar o manual no seu idiomas, visite nosso site: www.create-store.com/pt Pour télécharger le manuel dans votre langue, visitez notre site Web: www.create-store.com/fr...
- Page 4 INDIC E C o n te n u d e la b o îte É t a p e 1. Pla fon d en b o is É t a p e 1. Pla fon d en b é to n É...
- Page 5 C O NTENU DE L A BO Î T E CANOPÉE DRIVER TÉLÉCOMMANDE GARNITURE DE SUPPORT (1) VIS D'EXPANSION (2) VIS À BOIS MOTEUR ÉLÉMENT DÉCORATIF (x3) PALES BARRE BARRE D'EXTENSION SUPPORT DE MONTAGE SUPPORT DE PALES + VIS VIS DE PALES VIS POUR VIS POUR LE FIXATION DU...
- Page 6 ÉTAP E 1. PL A F ON D EN BO I S PIÈCES ET OUTILS MATÉRIEL NON INCLUS (2) VIS À BOIS OPTIONNEL SELON LE TYPE DE TOIT Marquez au crayon les 4 trous de la pièce Au besoin, selon le type de toiture, vous K dans le toit.
- Page 7 ÉTAP E 1. P L AFO ND EN B ÉTON PIÈCES ET OUTILS MATÉRIEL NON INCLUS (1) VIS D'EXPANSION Démonter la pièce F en le séparant en morceaux. Ø8 mm Marquez au crayon les 2 trous centraux de A l'aide d'une perceuse, réalisez les la pièce K au plafond en utilisant la même deux trous correspondants avec un fo- pièce comme guide.
- Page 8 Placer la pièce K faire correspondre ses Entrez la pièce dans l'ordre F2, F3 et puis trous avec les vis F1. Assurez-vous que la noix F4. les câbles du plafond sont d'un côté de la pièce K. Serrez la pièce F4 avec une clé #10, jusqu'à Assurez-vous que la pièce K il est parfai- ce que vous sentiez qu'elle est serrée.
- Page 9 ÉTAP E 1. PL AFO ND SUS P ENDU PIÈCES ET OUTILS MATÉRIEL NON INCLUS VIS DE FIXATION AVEC LEVIER À RESSORT Marquez les 2 trous centraux au plafond A l'aide d'une perceuse, faites les deux avec un crayon en vous servant de la pièce trous correspondants.
- Page 10 CH OIX DE L A H AUT EUR Avant de commencer, choisissez la hauteur souhai- tée. (10cm +/-) Vous devrez choisir entre la hauteur de la pièce H vague I. · Si vous choisissez la hauteur de la pièce I, vous devez suivre les instructions ci-dessous.
- Page 11 Montez le support d'incli- Serrez les deux vis sur le Remettez la goupille dans la naison sur la goupille. support d'inclinaison avec pièce J. le tournevis. Fixez la goupille avec la La pièce J c'est fait prêt à pièce de verrouillage pour l'emploi.
- Page 12 Insérer la pièce D comme le Une fois les pièces insérées A et D vous devez insérer les montre l'image. câbles de la pièce G à l'intérieur du bar. Si vous le souhaitez, vous pouvez coller les fils pour faciliter leur acheminement à...
- Page 13 Une fois la barre bien ancrée à la pièce G, pièce coulissante D vers le bas. Le châssis principal du moteur du ventilateur restera assemblé. ÉTAPE 3. C O NNE XI ON À L A TERRE Placez le support d'inclinaison dans la fente de la pièce K pour qu'il soit fixé au plafond. N'oubliez pas de mettre l'encoche sur le haut noir du dos pour que la pièce s'ajuste bien.
- Page 14 ÉTAPE 4. C ONNE XI ON DU D RI V ER Insérer la pièce B dans la rainure de la pièce K. Vérifiez que tous les câbles sont correctement acheminés sans se coincer. Connectez le câble PHASE (L) de votre installation au câble Connectez le fil NEUTRE (N) de votre installation au fil PHASE de la pièce B.
- Page 15 Une fois les câbles connectés, faites glisser la partie A jusqu'à s'adapter aux vis dépassant de la pièce K. Une fois qu'ils sont montés, tournez la pièce A à droite. Enfin, à l'aide d'un tournevis, serrez les vis de façon à ce que la pièce A est solidement fixé au plafond.
- Page 16 Répétez les étapes 2 et 3 Serrez les vis jusqu'à ce que Assurez-vous que les lames avec les deux lames res- vous sentiez que les lames sont correctement fixées. tantes. sont correctement fixées. À l'aide d'un tournevis, retirez les 5 vis de la partie inférieure Positionnez soigneusement du corps principal qui est monté...
- Page 17 É TA PE 6. EMPL ACEM ENT D E L A LUNE T TE ÉLÉMENT DÉCORATIF VIS POUR GARNITURE + MOTEUR A l'aide d'un tournevis, retirez les 3 vis O centres de la partie Passer les câbles par le trou inférieure du moteur.
- Page 18 OPTIO N AVE C K IT L ED É TA PE 7. C ONNE XIO N DE L A P L AQUE L ED PLAQUE LED Connectez les fils de pièce M à ceux du ventilateur joignant les connexions, chaque fil ayant la même couleur.
- Page 19 ÉTA PE 8. P L AC EME NT DU ABAT-J O UR ABAT-JOUR Placer la pièce N sur le ventilateur en l'emboîtant dans le moteur et fixez-le en tournant dans le sens horaire. N'oubliez pas de vérifier que la pièce N va bien. Une fois vérifié, vous pourrez brancher l'électricité...
- Page 20 OPTIO N SA NS K I T L ED ÉTA PE 7. FIX ATION DU C O UVE RC L E DÉC O R AT I F COUVERCLE DÉCORATIF VIS POUR LE FIXATION DU COUVERCLE COUVERCLE Faites passer soigneusement les câbles du ventilateur à l'intérieur de la pièce S et les sortir à travers le grand trou latéral de la pièce.
- Page 21 Placer la pièce Q en insérant la vis dans le trou du corps du ventilateur. Visser la pièce Q jusqu'à ce qu'il soit solidement fixé. Plus tard, vous pourrez brancher l'électricité et profiter de votre nouveau ventilateur. FR ANÇA IS...
- Page 22 KIT D' ÉQUILIBR AGE DE S PAL E S Votre ventilateur de plafond peut avoir des problèmes de rotation des pales lorsqu'il fonc- tionne en raison d'irrégularités dans les pales ou les supports. De plus, un montage incorrect du système ou des roulements tordus peuvent causer des problèmes supplémentaires. La procédure suivante est recommandée pour remédier à...
