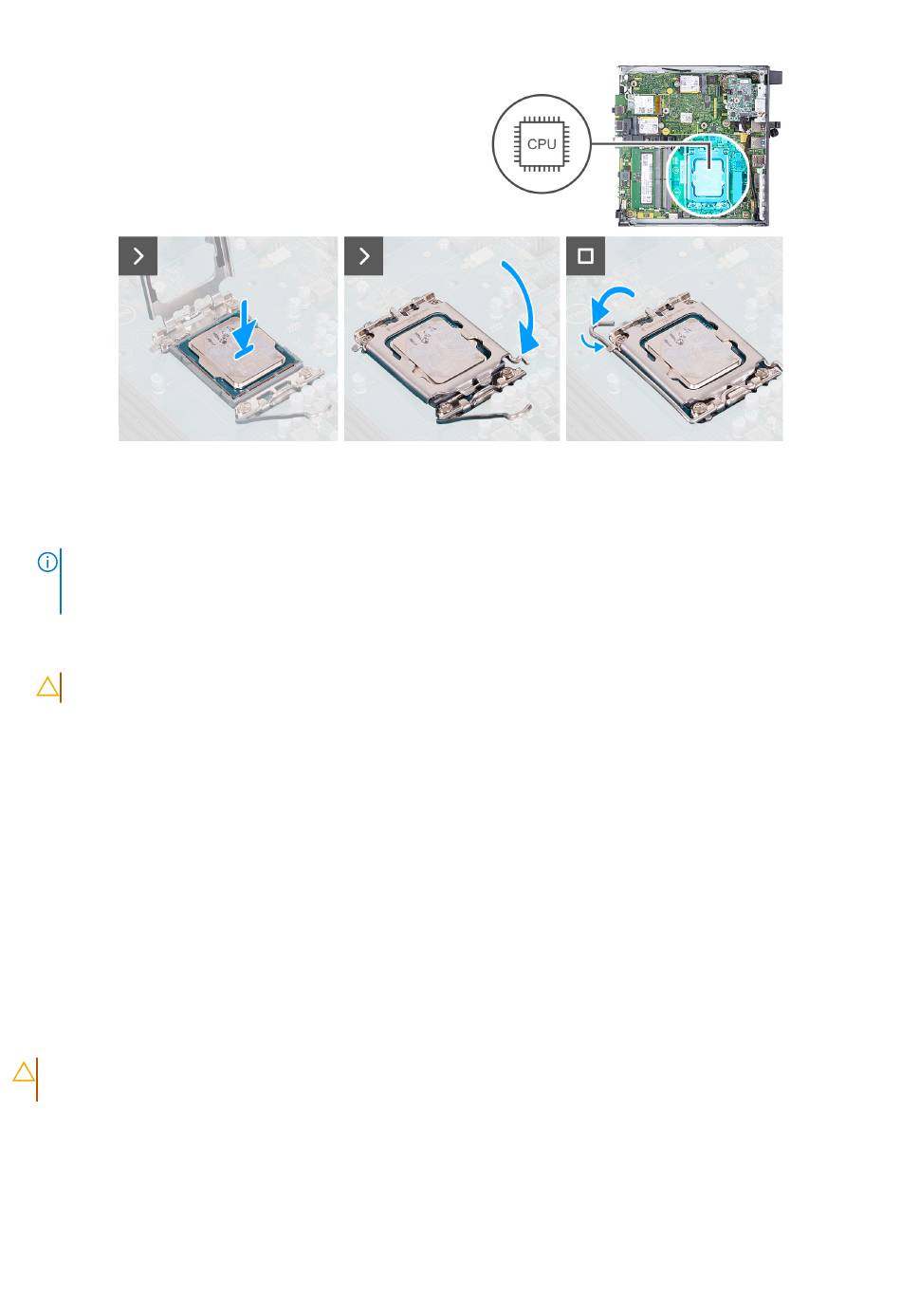

Figure 43. Installation du processeur
Étapes
1. Vérifiez que le levier de dégagement du socket du processeur est entièrement déployé en position ouverte.
REMARQUE :
Le coin de la broche 1 du processeur comporte un triangle à aligner sur le triangle situé sur le coin de la broche 1 du
socket du processeur. Lorsque le processeur est correctement installé, les quatre coins s'alignent à la même hauteur. Si l'un des
coins du processeur est plus haut que les autres, c'est que le processeur n'est pas correctement installé.
2. Alignez les encoches situées sur le processeur avec les languettes situées sur le socket du processeur et placez ce dernier dans son
socket.
PRÉCAUTION :
Vérifiez que l'encoche du cache du processeur est bien positionnée sous l'ergot d'alignement.
3. Lorsque le processeur est entièrement installé dans le socket, poussez le levier de déverrouillage vers le bas et placez-le sous la
languette du cache du processeur.
Étapes suivantes
1. Installez le
dissipateur de
2. Installez le ventilateur.
3. Installez le haut-parleur.
4. Installez le
panneau
latéral.
5. Suivez la procédure décrite dans la section
Carte système
Retrait de la carte système
PRÉCAUTION :
Les informations contenues dans cette section sont destinées exclusivement aux techniciens de
maintenance agréés.
Prérequis
1. Suivez la procédure décrite dans la section
2. Retirez le
panneau
latéral.
3. Retirez la
pile
bouton.
4. Retirez le haut-parleur.
68
Retrait et installation des unités remplaçables sur site (FRU)
chaleur.
après une intervention à l'intérieur de votre
Avant d'intervenir à l'intérieur de votre
ordinateur.
ordinateur.
