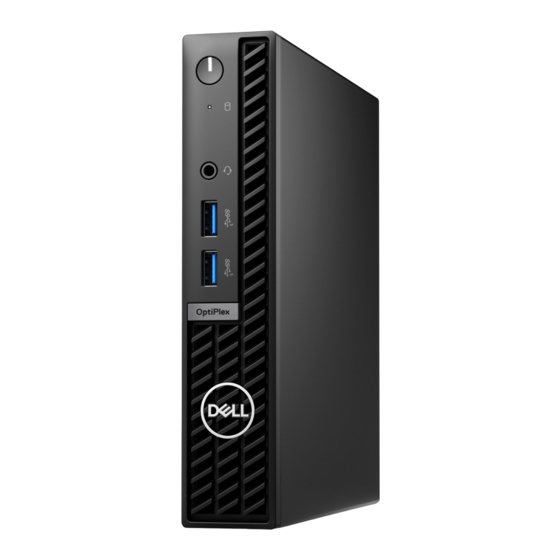

- Page 1 OptiPlex Micro 7010 Manuel du propriétaire Modèle réglementaire: D15U Type réglementaire: D15U004 Mars 2023 Rév. A00...
- Page 2 © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
- Page 3 Table des matières Chapitre 1: Vues de l’ordinateur OptiPlex Micro 7010................. 6 Avant....................................... 6 Arrière......................................7 Chapitre 2: Configurez votre ordinateur....................8 Chapitre 3: Caractéristiques du modèle OptiPlex Micro 7010............. 12 Dimensions et poids................................12 Processeur.................................... 12 Chipset....................................14 Système d’exploitation................................ 15 Mémoire....................................15 Matrice de mémoire................................15...
- Page 4 Installation du panneau latéral............................31 Panneau avant..................................32 Retrait du panneau avant............................. 32 Installation du panneau avant............................33 Disque dur.....................................34 Retrait du disque dur..............................34 Installation du disque dur.............................. 36 Disque SSD...................................38 Retrait du disque SSD M.2 2230..........................38 Installation du disque SSD M.2 2230.......................... 39 Retrait du disque SSD M.2 2280..........................
- Page 5 Effacement des mots de passe système et de configuration du BIOS................94 Chapitre 9: Dépannage........................95 Diagnostics Dell SupportAssist de vérification des performances système avant démarrage........95 Exécution de la vérification des performances système avant démarrage SupportAssist........95 Auto-test intégré du bloc d'alimentation..........................95 Voyants de diagnostic du système............................96...
- Page 6 Vues de l’ordinateur OptiPlex Micro 7010 Avant 1. Bouton d’alimentation avec LED de diagnostic 2. Voyant d’activité du disque dur 3. Prise jack audio universelle 4. Deux ports USB 3.2 Gen 1 Vues de l’ordinateur OptiPlex Micro 7010...
- Page 7 6. Port de l’adaptateur d’alimentation 7. Étiquette du numéro de série 8. DisplayPort 1.4a (HBR2) 9. Port HDMI 1.4b 10. Deux ports USB 3.2 Gen 1 11. Port USB 2.0 12. Port Ethernet RJ45 Vues de l’ordinateur OptiPlex Micro 7010...
- Page 8 Configurez votre ordinateur Étapes 1. Branchement du clavier et de la souris. 2. Connexion au réseau à l’aide d’un câble, ou à un réseau sans fil. Configurez votre ordinateur...
- Page 9 3. Branchement de l’écran. 4. Branchement du câble d’alimentation. Configurez votre ordinateur...
- Page 10 Ubuntu, consultez l’article de la base de connaissances sur www.dell.com/support. Pour Windows : Suivez les instructions qui s’affichent à l’écran pour terminer la configuration. Lors de la configuration, Dell recommande les étapes suivantes : ● Connectez-vous à un réseau pour obtenir les mises à jour Windows.
- Page 11 SupportAssist détecte de manière proactive et prédictive les problèmes matériels et logiciels sur votre ordinateur et automatise le support technique Dell. Il gère les problèmes de performances et de stabilisation, cible les menaces de sécurité, surveille et détecte les problèmes liés au matériel. Pour plus d’informations, reportez-vous au Guide de l’utilisateur pour SupportAssist pour les ordinateurs de...
- Page 12 Caractéristiques du modèle OptiPlex Micro 7010 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur OptiPlex Micro 7010. Tableau 2. Dimensions et poids Description Valeurs Hauteur 182 mm (7,17 pouces)
- Page 13 Non applicable 3 GHz maximale REMARQUE : Les vitesses d’horloge du processeur et l’enveloppe thermique varient en fonction du mode thermique sélectionné dans l’application My Dell de votre ordinateur. Mémoire cache de 4 Mo 6 Mo 12 Mo 20 Mo...
- Page 14 30 Mo Carte graphique intégrée Intel UHD 770 Intel UHD 770 Intel UHD 770 Chipset Le tableau suivant répertorie les détails du chipset pris en charge par votre ordinateur OptiPlex Micro 7010. Tableau 5. Chipset Description Valeurs Chipset Intel Q670 Processeur ●...
- Page 15 ● 32 Go, 2 x 16 Go, DDR4, 3 200 MHz, bicanale ● 64 Go, 2 x 32 Go, DDR4, 3 200 MHz, bicanale Matrice de mémoire Le tableau suivant répertorie les configurations de mémoire prises en charge par votre ordinateur OptiPlex Micro 7010. Tableau 7. Matrice de mémoire Configuration...
- Page 16 16 Go 16 Go 64 Go DDR4 32 Go 32 Go Ports externes Le tableau suivant répertorie les ports externes de votre ordinateur OptiPlex Micro 7010. Tableau 8. Ports externes Description Valeurs Port réseau Un port Ethernet RJ45 10/100/1 000 Mbit/s Ports USB ●...
- Page 17 Description Valeurs SATA Un logement SATA pour disque dur de 2,5 pouces Ethernet Le tableau suivant répertorie les caractéristiques du réseau local Ethernet (LAN) de votre système OptiPlex Micro 7010. Tableau 10. Caractéristiques Ethernet Description Valeurs Numéro de modèle Intel WGI219LM...
- Page 18 Jusqu’à 2 Go Disque SSD à autochiffrement Opal, PCIe NVMe Jusqu’à 1 To classe 40, M.2 2280 Adaptateur secteur Le tableau suivant répertorie les caractéristiques techniques de l’adaptateur secteur de votre ordinateur OptiPlex Micro 7010. Caractéristiques du modèle OptiPlex Micro 7010...
- Page 19 Intel Core i5-13400T et i3-13100T de 13 génération ● Un HDMI 1.4b Intel UHD 770 ● Un port DisplayPort 1.4a HB Mémoire système partagée Processeurs Intel Core i5-13500T, i5-13600T et i7-13700T de ● Un HDMI 1.4b génération Caractéristiques du modèle OptiPlex Micro 7010...
- Page 20 DP en option + (MST/connexion en chaîne) un écran DP supplémentaire)) Sécurité du matériel Le tableau suivant répertorie la sécurité du matériel de votre ordinateur OptiPlex Micro 7010. Tableau 19. Sécurité du matériel Sécurité du matériel Logement pour câble de sécurité Kensington Anneau pour cadenas Prise en charge du logement antivol du boîtier...
- Page 21 Dell et l’environnement Environnement de stockage et de fonctionnement Ce tableau répertorie les spécifications du stockage et du fonctionnement pour votre ordinateur OptiPlex Micro 7010. Niveau de contaminants atmosphériques : G1 selon la norme ISA-S71.04-1985 Tableau 22. Environnement de l’ordinateur...
- Page 22 N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance technique Dell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/...
- Page 23 énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell.
- Page 24 un choc électrostatique et génère immédiatement les symptômes « No POST/No Video » (Aucun POST, Aucune vidéo) et émet un signal sonore pour notifier d'une mémoire manquante ou non fonctionnelle. ● Intermittentes Les pannes intermittentes représentent environ 80 % des pannes liées aux décharges électrostatiques. Le taux élevé...
- Page 25 ● Transport des composants sensibles : pour transporter des composants sensibles aux décharges électrostatiques, tels que les pièces de rechange ou les pièces à retourner à Dell, il est essentiel de les insérer dans des sachets antistatiques pour assurer la sécurité...
- Page 26 à l’article de la base de connaissances Dell : Mise à jour du BIOS sur les systèmes Dell avec BitLocker activé L’installation des composants suivants déclenche BitLocker : ● Disque dur ou disque SSD ●...
- Page 27 1. Panneau latéral 2. Assemblage du ventilateur 3. Dissipateur de chaleur 4. Haut-parleur 5. Support de haut-parleur 6. Carte système 7. Boîtier 8. Processeur Intervention à l’intérieur de votre ordinateur...
- Page 28 REMARQUE : Dell fournit la liste des composants et leurs numéros de référence pour la configuration système d’origine achetée. Ces pièces sont disponibles en fonction des garanties achetées par le client. Contactez votre agent commercial Dell pour connaître les options d’achat.
- Page 29 Retrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur.
- Page 30 Étapes 1. Couchez votre ordinateur sur le côté, le panneau latéral vers le haut. Retrait et installation de composants remplaçables par le client (CRU)
- Page 31 2. Desserrez la vis moletée (6x32) qui fixe le panneau latéral au boîtier. 3. Faites glisser le panneau latéral et soulevez-le pour le retirer du boîtier. Installation du panneau latéral Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À...
- Page 32 Étapes 1. Placez le panneau latéral sur le boîtier. 2. Alignez les languettes du capot latéral avec les fentes de fixation sur le boîtier. 3. Faites glisser le panneau latéral vers l’avant de l’ordinateur pour le mettre en place. 4. Serrez la vis moletée (6x32) qui fixe le panneau latéral au boîtier. Étapes suivantes 1.
- Page 33 Étapes 1. Faites délicatement levier sur les languettes du capot avant et dégagez-les de la partie supérieure droite, en descendant progressivement jusqu’à la languette inférieure droite. 2. Faites pivoter le panneau avant vers l’extérieur, hors du panneau latéral. 3. Soulevez le panneau avant pour le retirer du panneau latéral. Installation du panneau avant Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
- Page 34 Étapes 1. Insérez les languettes situées sur le côté droit du panneau avant dans les logements correspondants sur le panneau latéral. 2. Poussez le côté gauche du panneau avant vers le panneau latéral jusqu’à ce que les languettes s’enclenchent. Étapes suivantes 1.
- Page 35 Retrait et installation de composants remplaçables par le client (CRU)
- Page 36 Étapes 1. Appuyez et maintenez la languette qui fixe l’assemblage de disque dur au boîtier. 2. Faites glisser et libérez l’assemblage de disque dur du boîtier. 3. Soulevez l’assemblage de disque dur et retirez-le du boîtier. 4. Retournez l’assemblage de disque dur. 5.
- Page 37 Retrait et installation de composants remplaçables par le client (CRU)
- Page 38 Étapes 1. Placez le disque dur de 2,5 pouces dans son support et alignez les languettes situées sur le support avec les logements situés sur le disque dur. 2. Enclenchez le support du disque dur dans le disque dur de 2,5 pouces. 3.
- Page 39 À propos de cette tâche REMARQUE : Selon la configuration commandée, votre ordinateur peut avoir un disque SSD M.2 2230 ou un disque SSD M.2 2280 installé dans le logement de disque SSD (M.2 PCIe SSD 1) sur la carte système. REMARQUE : Cette procédure s’applique aux ordinateurs sur lesquels un disque SSD M.2 2230 est installé...
- Page 40 Étapes 1. Alignez l’encoche du disque SSD M.2 2230 avec la languette du logement de disque SSD (M.2 PCIe SSD 1). 2. Faites glisser le disque SSD M.2 2230 dans son logement (M.2 PCIe SSD 1) situé sur la carte système. 3.
- Page 41 Étapes 1. Retirez la vis (M2x3,5) qui fixe le disque SSD M.2 2280 à la carte système. 2. Faites glisser le disque SSD M.2 2280 et soulevez-le hors de son logement (M.2 PCIe SSD 1) situé sur la carte système. Installation du disque SSD M.2 2280 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
- Page 42 Étapes 1. Alignez l’encoche du disque SSD M.2 2280 avec la languette du logement de disque SSD (M.2 PCIe SSD 0). 2. Faites glisser le disque SSD M.2 2280 dans son logement (M.2 PCIe SSD 1) situé sur la carte système. 3.
- Page 43 Étapes 1. Retirez le support de vis de la carte système. 2. Installez le support de vis sur la carte système. Carte sans fil Retrait de la carte sans fil Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.
- Page 44 Étapes 1. Retirez la vis (M2x3,5) qui fixe la carte sans fil au support de carte sans fil. 2. Soulevez le support de la carte sans fil pour le retirer de cette dernière. 3. Déconnectez de la carte sans fil les câbles des antennes. 4.
- Page 45 Étapes 1. Connectez les câbles des antennes à la carte sans fil. Tableau 24. Code couleur des câbles des antennes Connecteurs sur la Couleur des câbles de Marquage sérigraphie carte sans fil l’antenne △ (triangle blanc) Principal Blanc PRINCIPAL Auxiliaire Noir ▲...
- Page 46 Haut-parleur Retrait du haut-parleur Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du haut-parleur et fournissent une représentation visuelle de la procédure de retrait. Étapes 1.
- Page 47 Étapes 1. Connectez le câble des haut-parleurs à la carte système. 2. Appuyez sur la languette qui fixe le haut-parleur à la carte système et maintenez-la enfoncée. 3. Placez le haut-parleur sur la carte système. 4. Relâchez la languette qui fixe le haut-parleur à la carte système. Étapes suivantes 1.
- Page 48 Étapes 1. Appuyez sur les languettes qui fixent l’assemblage du ventilateur à la carte système et maintenez-les enfoncées. 2. Soulevez l’assemblage du ventilateur pour le retirer de la carte système et maintenez-le en place. 3. Retournez l’assemblage du ventilateur. 4. Déconnectez de la carte système le câble du ventilateur. 5.
- Page 49 Étapes 1. Placez le ventilateur sur son carénage. 2. Alignez les languettes du ventilateur avec les logements situés sur son carénage. 3. Enclenchez le ventilateur sur son carénage. 4. Connectez le câble du ventilateur à la carte système. 5. Retournez l’assemblage du ventilateur. 6.
- Page 50 Pile bouton Retrait de la pile bouton Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. À propos de cette tâche REMARQUE : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux paramètres par défaut. Il est donc recommandé...
- Page 51 Étapes En gardant le côté positif (+) tourné vers le haut, insérez la pile bouton dans son socket situé sur la carte système, puis clipsez-la pour la fixer. Étapes suivantes 1. Installez le panneau latéral. 2. Suivez la procédure décrite dans la section après une intervention à...
- Page 52 Étapes 1. Écartez délicatement les clips de fixation situées de chaque côté du logement de la barrette de mémoire. 2. Saisissez le module de mémoire par ses coins supérieurs (près des attaches de fixation), puis dégagez-le délicatement de son logement. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords.
- Page 53 Étapes 1. Assurez-vous que les clips de fixation sont en position ouverte. 2. Alignez l’encoche du module de mémoire avec la languette située sur son logement. 3. Appuyez sur le module de mémoire jusqu’à ce qu’il s’enclenche et que le clip de fixation se verrouille. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords.
- Page 54 Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : Dell Technologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire au cours des réparations de FRU qui ne sont pas autorisées par Dell Technologies.
- Page 55 Étapes 1. Dans l’ordre séquentiel inverse (3>2>1), desserrez les trois vis imperdables qui fixent le dissipateur de chaleur à la carte système. 2. Soulevez le dissipateur de chaleur et retirez-le de la carte système. Installation du dissipateur de chaleur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.
- Page 56 À propos de cette tâche REMARQUE : Le module PS2 en option est fourni avec un câble d’adaptateur Dell personnalisé requis pour accéder aux ports d’E/S PS2. Branchez le câble de l’adaptateur pour accéder aux ports d’E/S PS2 et COM de votre ordinateur.
- Page 57 Les images suivantes indiquent l’emplacement du module d’E/S en option et fournissent une représentation visuelle de la procédure de retrait. Étapes 1. Retirez les deux vis (M3x3) qui fixent le module d’E/S en option (HDMI/DP/PS2) ou les deux vis cruciformes (M2x5) qui fixent le module d’E/S en option (VGA/série) au boîtier de l’ordinateur.
- Page 58 À propos de cette tâche REMARQUE : Le module PS2 en option est fourni avec un câble d’adaptateur Dell personnalisé requis pour accéder aux ports d’E/S PS2. Branchez le câble de l’adaptateur pour accéder aux ports d’E/S PS2 et COM de votre ordinateur.
- Page 59 2. Insérez le module d’E/S en option dans son logement depuis l’intérieur de votre ordinateur. 3. Connectez le câble d’E/S au connecteur situé sur la carte système. 4. Remettez en place les deux vis (M3x3) qui fixent le module d’E/S en option (HDMI/DP/PS2) ou les deux vis cruciformes (M2x5) qui fixent le module d’E/S en option (VGA/série) au boîtier de l’ordinateur.
- Page 60 Étapes 1. Retirez les deux vis (M2x3) qui fixent le module Type-C en option. 2. Retirez le module Type-C en option de son logement sur le boîtier. 3. Soulevez le module Type-C et maintenez-le en place au-dessus de la carte système. 4.
- Page 61 À propos de cette tâche Les images suivantes indiquent l’emplacement du module Type-C en option et fournissent une représentation visuelle de la procédure d’installation. Étapes 1. Pour retirer le support métallique factice, insérez un tournevis à tête plate dans le trou du support. Poussez le support pour le dégager, puis soulevez-le pour le retirer du système.
- Page 62 Processeur Retrait du processeur Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. 3. Retirez le disque dur, le cas échéant. 4. Retirez le haut-parleur. 5. Retirez le ventilateur. 6.
- Page 63 Étapes 1. Abaissez le levier de dégagement, puis écartez-le du processeur pour le dégager de la languette de fixation. 2. Déployez complètement le levier de dégagement et ouvrez le cache du processeur. PRÉCAUTION : Lorsque vous retirez le processeur, ne touchez pas les broches à l’intérieur du socket et veillez à ce qu’aucun objet ne tombe sur ces broches.
- Page 64 Étapes 1. Vérifiez que le levier de dégagement du socket du processeur est entièrement déployé en position ouverte. REMARQUE : Le coin de la broche 1 du processeur comporte un triangle à aligner sur le triangle situé sur le coin de la broche 1 du socket du processeur.
- Page 65 6. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Carte système Retrait de la carte système Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral.
- Page 66 1. Connecteur WLAN M.2 2. Connecteur PCIe SSD M.2 (2230/2280) 3. connecteur de disque dur de 2,5 pouces 4. Pile bouton 5. Connecteur vidéo en option (port VGA/DisplayPort 1.4a (HBR3)/port HDMI 2.1/DisplayPort Type-C) 6. Connecteur de signaux Type-C 7. Connecteur USB-C 8.
- Page 67 Étapes 1. Retirez la vis (M3x5) qui fixe le support du haut-parleur à la carte système. 2. Soulevez le support du haut-parleur pour le retirer de la carte système. 3. Retirez les quatre vis (M3x5) qui fixent la carte système au boîtier. 4.
- Page 68 1. Connecteur WLAN M.2 2. Connecteur PCIe SSD M.2 (2230/2280) 3. connecteur de disque dur de 2,5 pouces 4. Pile bouton 5. Connecteur vidéo en option (port VGA/DisplayPort 1.4a (HBR3)/port HDMI 2.1/DisplayPort Type-C) 6. Connecteur de signaux Type-C 7. Connecteur USB-C 8.
- Page 69 Retrait et installation des unités remplaçables sur site (FRU)
- Page 70 Étapes 1. En l’inclinant, insérez l’avant de la carte système dans l’avant du boîtier. 2. Mettez en place la carte système sur le châssis. 3. Alignez les trous de vis de la carte système sur ceux du boîtier. 4. Remettez en place les quatre vis (M3x5) qui fixent la carte système au boîtier. 5.
- Page 71 9. Installez la pile bouton. 10. Installez le disque dur, le cas échéant. 11. Installez le panneau latéral. 12. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Antenne interne Retrait du module d’antenne (câble noir) Prérequis 1.
- Page 72 Installation du module d’antenne (câble noir) Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du module d’antenne (câble noir) et fournissent une représentation visuelle de la procédure d’installation.
- Page 73 Retrait du module d’antenne (câble blanc) Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral. 3. Retirez le disque dur, le cas échéant. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du module d’antenne (câble blanc) et fournissent une représentation visuelle de la procédure de retrait.
- Page 74 Installation du module d’antenne (câble blanc) Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche La ou les images suivantes indiquent l’emplacement du module d’antenne (câble blanc) et fournissent une représentation visuelle de la procédure d’installation.
- Page 75 3. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur. Retrait de l’assemblage d’antenne SMA Prérequis 1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Retirez le panneau latéral.
- Page 76 Étapes 1. Retirez les câbles de l’assemblage d’antenne SMA des guides d’acheminement situés sur le boîtier. 2. Retirez la vis (M3x3) qui fixe l’assemblage d’antenne SMA au boîtier. 3. Poussez l’assemblage d’antenne SMA à l’intérieur de l’ouverture sur la vue arrière et soulevez-le pour le retirer du châssis. Retrait et installation des unités remplaçables sur site (FRU)
- Page 77 Installation de l’assemblage d’antenne SMA Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage d’antenne SMA et fournissent une représentation visuelle de la procédure de retrait.
- Page 78 Étapes 1. Retirez les modules de remplissage situés sur le capot latéral. 2. Inclinez l’assemblage d’antenne SMA. 3. Alignez, puis placez le support d’antenne sur la carte système. 4. Insérez l’assemblage d’antenne SMA dans l’ouverture de la vue arrière. 5. Alignez le trou de vis situé sur l’assemblage d’antenne SMA avec celui situé sur la vue arrière. 6.
- Page 79 ● Ubuntu Linux 20.04 LTS, 64 bits ● Windows 10 Professionnel 64 bits Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissances Dell 000123347 intitulé « Forum aux questions Pilotes et téléchargements ».
- Page 80 Configuration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres du programme de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément.
- Page 81 REMARQUE : Il est recommandé d’éteindre l’ordinateur s’il est sous tension. Ce menu contient les périphériques à partir desquels vous pouvez démarrer, y compris l’option de diagnostic. Les options du menu de démarrage sont les suivantes : ● Disque amovible (si disponible) ●...
- Page 82 Tableau 26. Options de configuration du système : Menu Informations système (suite) Présentation générale Technologie de mémoire Affiche la technologie utilisée pour la mémoire. Taille DIMM 1 Affiche la taille de la mémoire DIMM 1. DIMM 2 Size Affiche la taille de la mémoire DIMM 2. Informations sur les appareils Contrôleur vidéo Affiche le type du contrôleur vidéo de l’ordinateur.
- Page 83 Tableau 28. Options de configuration du système : menu Périphériques intégrés Périphériques intégrés Date/Heure Affiche la date actuelle au format mm/jj/aaaa et l’heure actuelle au format HH:MM:SS AM/PM. E/S mappées en mémoire supérieures à 4 Go E/S mappées en mémoire supérieures à 4 Go Permet de décoder les périphériques PCI compatibles 64 bits dans l’espace d’adresse 4 Go, libérant les ressources mémoire inférieures à...
- Page 84 Tableau 29. Options de configuration du système : menu Stockage (suite) Stockage Type Permet d’afficher les informations sur le type du disque dur SATA de l’ordinateur. Périphérique Permet d’afficher les informations sur le périphérique du disque dur SATA de l’ordinateur. SATA-2 Type Permet d’afficher les informations sur le type du disque dur SATA de l’ordinateur.
- Page 85 Tableau 31. Options de configuration du système : menu Connexion (suite) Connexion Démarrage HTTPs Permet d’activer ou de désactiver le démarrage HTTPs. Par défaut, l’option Démarrage HTTPs est activée. Mode de démarrage HTTPs En mode automatique, le démarrage HTTPs extrait l’URL de démarrage à partir du DHCP.
- Page 86 Tableau 33. Options de configuration du système : menu Sécurité (suite) Sécurité Par défaut, l’option Activer le stockage des clés est activée. SHA-256 Le BIOS et le module TPM utiliseront l’algorithme de hachage SHA-256 pour étendre les mesures dans les registres PCR du module TPM lors du démarrage du BIOS. Par défaut, l’option SHA-256 est activée.
- Page 87 Activer le rétablissement des PSID non admin Contrôle l’accès au rétablissement des ID de sécurité physique (PSID) des disques durs NVMe à partir de l’invite Dell Security Manager. Par défaut, cette option est désactivée. Tableau 35. Options de configuration du système : menu Restauration de mise à jour Restauration de mise à...
- Page 88 Dell la console SupportAssist System Resolution, ainsi que pour l’outil de récupération du système d’exploitation Dell OS Recovery. Par défaut, la valeur du seuil est réglée sur 2. Tableau 36. Options de configuration du système : menu Gestion des systèmes Gestion des systèmes...
- Page 89 Tableau 36. Options de configuration du système : menu Gestion des systèmes (suite) Gestion des systèmes Première date de mise sous tension Définir la date de propriété définie Par défaut, cette option est désactivée. Diagnostics Permet à la demande de l’agent du système d’exploitation de planifier les diagnostics intégrés.
- Page 90 Tableau 39. Options de configuration du système : menu Virtualisation (suite) Virtualisation Par défaut, cette option est activée. Virtualisation pour les E/S directes Indique si un écran de machine virtuelle (VMM) peut utiliser les fonctionnalités matérielles supplémentaires offertes par la technologie Intel Virtualization for Direct I/O.
- Page 91 à chaque redémarrage. Si la clé de récupération n’est pas connue, cela peut provoquer une perte de données ou une réinstallation du système d’exploitation non nécessaire. Pour plus d’informations à ce sujet, consultez l’article de la base de connaissances sur www.dell.com/support. Étapes 1.
- Page 92 ● Une clé USB utilisant le système de fichiers FAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable du BIOS que vous avez téléchargé à partir du site Web de support Dell et copié à la racine de la clé USB.
- Page 93 Étapes 1. Lorsque l’ordinateur est hors tension, insérez la clé USB sur laquelle vous avez copié le fichier de flashage dans un port USB de l’ordinateur. 2. Mettez l’ordinateur sous tension et appuyez sur la touche F12 pour accéder au menu d’amorçage, sélectionnez l’option Mise à jour du BIOS à...
- Page 94 Effacement des mots de passe système et de configuration du BIOS À propos de cette tâche Pour effacer les mots de passe du système ou du BIOS, contactez le support technique Dell comme indiqué sur le site www.dell.com/ contactdell. REMARQUE : Pour en savoir plus sur la réinitialisation des mots de passe Windows ou d’application, consultez la documentation...
- Page 95 Les diagnostics SupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnostics Dell SupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent un ensemble d’options pour des appareils ou des groupes de périphériques particuliers, vous permettant de : ●...
- Page 96 Voyants de diagnostic du système Cette section répertorie les voyants de diagnostic du système de votre ordinateur OptiPlex Micro 7010. Tableau 43. Voyants de diagnostic du système Séquence de clignotement Orange Blanc Description du problème Solution proposée Échec de la détection du...
- Page 97 Exécutez « récupération du BIOS à partir de périphérique USB », et les instructions se trouvent sur le site Web de support Dell. ● Si le problème persiste, remplacez la carte système. Délai d’expiration de ME pour Remettez en place la carte répondre au message HECI...
- Page 98 à son état d’origine. Vous pouvez également le télécharger à partir du site Web de support Dell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles.
- Page 99 Cycle de marche/arrêt Wi-Fi À propos de cette tâche Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivité Wi-Fi, une procédure de cycle de marche/arrêt Wi-Fi peut être effectuée. La procédure suivante fournit les instructions sur la façon de réaliser un cycle de marche/arrêt Wi-Fi : REMARQUE : Certains fournisseurs de services Internet (IPS) fournissent un appareil combiné...
