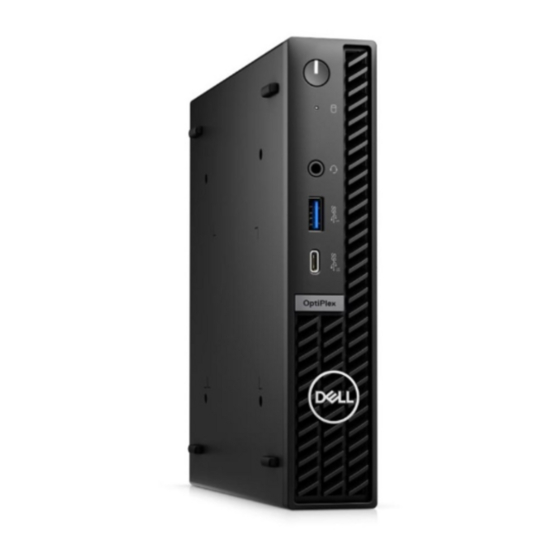

- Page 1 OptiPlex Micro Guide d’installation des accessoires Modèle réglementaire: D15U Type réglementaire: D15U001/D15U005 Mars 2024 Rév. A00...
- Page 2 Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2022— 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
- Page 3 Chapitre 3: Montage mural pour OptiPlex Micro................8 Chapitre 4: Support de bureau pour ordinateur OptiPlex Micro............14 Chapitre 5: Support d’écran pour OptiPlex Micro Pro-2 série E............19 Chapitre 6: Double support VESA pour OptiPlex Micro..............27 Chapitre 7: Socle tout-en-un pour OptiPlex Micro - MFS22.............. 30 Chapitre 8: Obtenir de l’aide et contacter Dell.................
- Page 4 Avant de commencer Étapes 1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts. 2. Arrêtez l'ordinateur : cliquez sur Démarrer > Alimentation > Arrêter. REMARQUE : Si vous utilisez un système d'exploitation Linux, consultez la documentation correspondante pour connaître les instructions relatives à...
- Page 5 Socle vertical pour OptiPlex Micro Étapes 1. Suivez les instructions de la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Alignez le logement du boîtier avec la languette située sur le socle vertical et placez l’ordinateur sur le socle vertical.
- Page 6 3. Acheminez le câble d’alimentation à travers le crochet situé sur le socle vertical pour éviter toute déconnexion accidentelle du câble d’alimentation. Socle vertical pour OptiPlex Micro...
- Page 7 Socle vertical pour OptiPlex Micro...
- Page 8 Montage mural pour OptiPlex Micro Étapes 1. Suivez les instructions de la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Placez le support VESA sur le mur. 3. Installez les quatre vis autotaraudeuses (M4x13) pour fixer le support VESA au mur.
- Page 9 5. Installez les quatre vis à pas(M4x4) sur le boîtier. Montage mural pour OptiPlex Micro...
- Page 10 6. Alignez la vis à pas (M4x4) avec les encoches du support mural et montez l’ordinateur sur le support mural. Montage mural pour OptiPlex Micro...
- Page 11 7. Placez l’adaptateur secteur sur son manchon. Montage mural pour OptiPlex Micro...
- Page 12 8. Entourez l’adaptateur secteur avec le manchon et insérez les languettes de fixation dans les trous du manchon de l’adaptateur secteur à un niveau approprié. Montage mural pour OptiPlex Micro...
- Page 13 Montage mural pour OptiPlex Micro...
- Page 14 Avant d’intervenir à l’intérieur de votre ordinateur. 2. Placez le support VESA sous le bureau. 3. Serrez les quatre vis autotaraudeuses (M4x13) pour fixer le support VESA sous le bureau. 4. Installez les quatre vis à pas(M4x4) sur le boîtier. Support de bureau pour ordinateur OptiPlex Micro...
- Page 15 5. Alignez les vis à pas (M4x4) avec les encoches du support de bureau et montez l’ordinateur sur le support de bureau. 6. Installez les deux vis (M3x6) pour fixer le manchon de l’adaptateur secteur sous le bureau. Support de bureau pour ordinateur OptiPlex Micro...
- Page 16 7. Placez l’adaptateur secteur sur son manchon. Support de bureau pour ordinateur OptiPlex Micro...
- Page 17 8. Entourez l’adaptateur secteur avec le manchon et insérez les languettes de fixation dans les trous du manchon de l’adaptateur secteur à un niveau approprié. Support de bureau pour ordinateur OptiPlex Micro...
- Page 18 Support de bureau pour ordinateur OptiPlex Micro...
- Page 19 2. Placez l’écran sur un chiffon doux ou un coussin. 3. Installez les quatre vis (M2,5x7) qui fixent l’extension au socle de l’écran. 4. Installez les deux vis (M3x6) pour fixer le manchon de l’adaptateur secteur (montée de gamme) au socle tout-en-un. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 20 Le manchon de l’adaptateur secteur est un composant en option qui doit être acheté séparément. 5. Retirez le capot arrière de l’écran. 6. Serrez les quatre vis (M4x10) pour fixer le support VESA à l’écran. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 21 7. Installez les quatre vis à pas(M4x4) sur le boîtier. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 22 8. Alignez les vis à pas (M4x4) avec les encoches du support VESA et montez l’ordinateur sur le support VESA. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 23 9. Placez l’adaptateur secteur sur son manchon. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 24 10. Entourez l’adaptateur secteur avec le manchon et insérez les languettes de fixation dans les trous du manchon de l’adaptateur secteur à un niveau approprié. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 25 11. Placez le manchon de l’adaptateur secteur derrière le bureau. Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 26 Support d’écran pour OptiPlex Micro Pro-2 série E...
- Page 27 Double support VESA pour OptiPlex Micro Étapes 1. Suivez les instructions de la section Avant d’intervenir à l’intérieur de votre ordinateur. 2. Placez l’écran sur un chiffon doux ou un coussin. 3. Retirez le capot arrière de l’écran. 4. Installez les quatre vis (M4x10) pour fixer le support VESA à l’écran.
- Page 28 7. Alignez les vis du boîtier de l’adaptateur secteur avec les trous de vis du support VESA et faites-le glisser pour le verrouiller en place. Tableau 1. Adaptateurs secteur compatibles Adaptateurs secteur compatibles Adaptateur secteur 65 W Adaptateur secteur 90 W Double support VESA pour OptiPlex Micro...
- Page 29 8. Soulevez l’écran, puis insérez les logements situés sur le support VESA dans les crochets situés sur le bras de l’écran jusqu’à leur enclenchement. 9. Serrez la vis (M4x12) du bras de l’écran pour y fixer l’écran. Double support VESA pour OptiPlex Micro...
- Page 30 1. Installez les deux vis (M3x6) pour fixer le manchon de l’adaptateur secteur (montée de gamme) au socle tout-en-un. REMARQUE : Le manchon de l’adaptateur secteur est un composant en option qui doit être acheté séparément. 2. Installez les quatre vis à pas(M4x4) sur le boîtier. Socle tout-en-un pour OptiPlex Micro - MFS22...
- Page 31 3. Alignez les vis à pas (M4x4) avec les encoches du socle tout-en-un et montez l’ordinateur sur le socle tout-en-un. 4. Alignez les languettes de la gaine de câble avec les logements situés sur l’ordinateur, puis faites glisser la gaine de câble pour la fixer. Socle tout-en-un pour OptiPlex Micro - MFS22...
- Page 32 5. Placez l’adaptateur secteur sur son manchon. Socle tout-en-un pour OptiPlex Micro - MFS22...
- Page 33 6. Entourez l’adaptateur secteur avec le manchon et insérez les languettes de fixation dans les trous du manchon de l’adaptateur secteur à un niveau approprié. Socle tout-en-un pour OptiPlex Micro - MFS22...
- Page 34 7. Placez le manchon de l’adaptateur secteur derrière le bureau. Socle tout-en-un pour OptiPlex Micro - MFS22...
- Page 35 Socle tout-en-un pour OptiPlex Micro - MFS22...
- Page 36 Obtenir de l’aide et contacter Dell Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Dell en utilisant ces ressources en libre-service : Tableau 2. Ressources d’aide en libre-service Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Dell www.dell.com...
