- Page 2 Précautions de sécurité Ce produit est conforme aux exigences des directives communautaires suivantes : 2004/108/EC (Compatibilité électromagnétique) et 2006/95//EC (Basse tension) telles que modifiées par 2004/22/EC (Marquage CE). Catégorie de surtension lll 600 V, degré de pollution 2. CAT I : Pour niveau de signal, télécommunication, électronique avec petite surtension transitoire CAT ll : Pour le niveau local, les appareils électroménagers, les prises murales principales, les appareils portables...
- Page 3 • Débranchez les cordons de test ou la sonde du circuit de mesure avant de changer de mode ou de fonction. • Ne pas effectuer de mesures de tension avec les cordons de test connecté aux bornes mA/A et COM de l'équipement. •...
- Page 4 • N'exposez pas l'équipement à la lumière directe du soleil, à des températures extrêmes, ou à l'humidité. • Ne soumettez pas l'équipement à des chocs ou à de fortes vibrations. • Laisser l'équipement se stabiliser à température ambiante avant de commencer la mesure (Important pour des mesures exactes). •...
-
Page 5: Caractéristiques
1.1. Caractéristiques • Échelle à miroir analogique avec bobine mobile à roulement ponctuel. • Opération facile, taille compacte • Fonctions de mesure Tension (DC/AC), Courant (DC), Résistance, test de diode, test de continuité, capacité et dB • Protection contre les surcharges dans toutes les plages •... -
Page 6: Description Du Panneau Avant

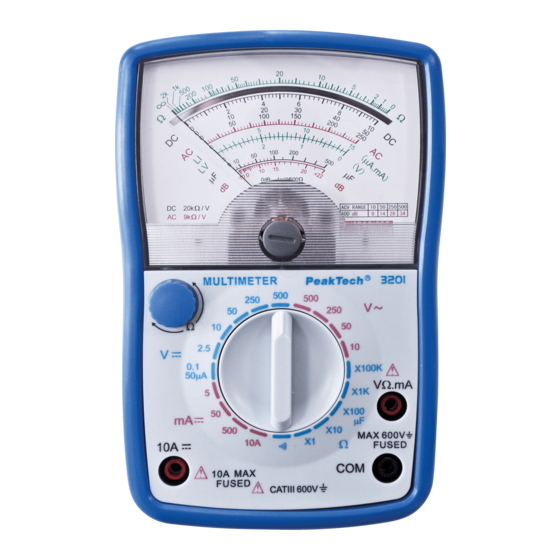

2. Éléments de commande 2.1. Description du panneau avant 1.Affichage analogique 2.Réglage du zéro pour la fonction de mesure de résistance 3.Commutateur de fonction 4.Prise d'entrée "10A" 5.Ajustement du point zéro Ω 6.Prise d'entrée "V/ /mA“ 7.Prise d'entrée "COM"... - Page 7 2.2 Échelle 1.Miroir 2.Échelle pour la tension continue 3.Échelle pour le test de diode (courant de direction directe) 4.Échelle pour le test de diode (tension de sens direct) 5.Échelle pour les mesures de résistance 6.Échelle pour la tension alternative 7.Affichage de l'état de la batterie 8.Échelle de mesure de niveau (dB)
-
Page 8: Spécifications Générales
3. Spécifications 3.1. Spécifications générales Affichage Affichage analogique Température de 0°C à +40°C ; <75 % d'humidité fonctionnement relative Température de stockage -10°C à +50°C ; < 70 % d'humidité relative Protection contre les Calibres mA : 0,5A/500V; 6,3x32mm surcharge Calibre 10 A : 10A/500V ;... -
Page 9: Tension Alternative
3.2.2. Tension alternative Résistance Gamme de Calibre Précision d'entrée fréquences 10 V 50 ~ 5 kHz 50 V +/- 4,0 % pleine 9 kΩ / V 250 V échelle 50 ~ 60 Hz 500 V 3.2.3. Courant DC Protection contre Calibre Précision les surcharges... - Page 10 4. Procédure de mesure 4.1. DC V (mesures de tension continue) Note : Commencez toujours par la plage de mesure la plus élevée. 1.) Sélectionnez avec le commutateur rotatif la plage de mesure correspondante (0,1V ~500 DCV). 2.) Insérez le cordon de test noir dans la prise "COM" et le cordon de test rouge dans la prise "V/ mA"...
- Page 11 4.2. AC V (mesures de tension alternative) Note : Commencez toujours par la plage de mesure la plus élevée. 1.) Sélectionnez avec le commutateur rotatif la mesure correspondante plage (1OV ~ 500V ACV). 2.) Insérez le cordon de test noir dans la prise "COM" et le fil de test rouge dans la prise "V/ mA".
- Page 12 4.3. DC A (mesures de courant continu) Note : Commencez toujours par la plage de mesure la plus élevée. 1.) Choisissez avec le commutateur rotatif le 5mA / 50mA / 500 mA resp. Poste 10A. 2.) Insérez le cordon de test noir dans la prise COM et le test rouge pour les mesures de courant <...
-
Page 13: Résistance (Ω)
4.5. Résistance (Ω) Note : Commencez toujours par la plage de mesure la plus élevée. 1.) Choisissez avec le commutateur rotatif la mesure correspondante plage (Rx1 ~ R x1k). 2.) Connectez le cordon de test noir à la prise "COM" et au test rouge à... -
Page 14: Test De Continuité
4.6 Test de continuité 1.) Choisissez avec le commutateur rotatif la mesure appropriée " ". 2.) Connectez le cordon de test noir à la prise "COM" et au test rouge à la prise "V/Ω/mA". 3.) Connectez les cordons de test de l'instrument parallèlement au circuit à... - Page 15 4.7. LED Diode-Test 1.) Choisissez avec le commutateur rotatif la mesure correspondante gamme "Rx10". 2.) Connectez le cordon de test noir à la prise "COM" et au test rouge à la prise "V/Ω/mA". 3.) Avant de mesurer, court-circuitez les deux cordons de test pour vérifier le point zéro.
- Page 16 4.8. Capacimètre Avertissement ! Le condensateur doit nécessairement être déchargé avant la mesure. Pour le décharger, court-circuitez les bornes du condensateur. Eviter absolument le contact avec les bornes nues (risque de blessure par choc !) Essayer de mesurer des condensateurs permanents sous tension peut endommager le multimètre.
-
Page 17: Mesure De Niveau [Db]
4.9. Mesure de niveau [dB] Note: Commencez toujours par la plage de mesure la plus élevée. 1.) Choisissez avec le commutateur rotatif la plage de mesure comme décrit dans le tableau ci-dessous. Calibre AC Ajouter dB 0 dB -10 ~ +22dB 14 dB 4 ~ 36 dB 250V... -
Page 18: Remplacement Des Piles
5. Entretien 5.1. Remplacement des piles Pour vérifier la tension de la batterie, connectez le fil de test rouge à la prise V/Ω/mA et le fil noir à la prise COM. Sélectionnez une plage de mesure de la fonction de mesure de résistance et connectez les cordons de test en court-circuit pour vérifier la position zéro de l'aiguille. - Page 19 Notification statutaire sur les réglementations sur les batteries La livraison de nombreux appareils comprend des batteries, qui par exemple servent à faire fonctionner la télécommande. Il pourrait également y avoir des piles ou des accumulateurs intégrés dans l'appareil lui-même. Dans le cadre de la vente de ces piles ou accumulateurs, nous sommes tenus en vertu du Règlement sur les piles, d'informer nos clients des éléments suivants : Veuillez jeter les piles usagées dans un point de collecte municipal...
-
Page 20: Remplacement Du Fusible
5.2. Remplacement du fusible ATTENTION ! Pour éviter les chocs électriques, débranchez toutes les sondes de test avant de retirer le fusible. Remplacez-le uniquement par le même modèle. Ne pas retirer le capot supérieur. Cette opération ne doit être effectué que par du personnel qualifié. - Page 21 Nous vous recommandons de calibrer à nouveau l'appareil après un an d’utilisation. PeakTech Prüf- und Messtechnik GmbH - Gersterıstieg 4 - DE-22926 Ahrensburg / Germany Tel : +49-(0) 4102-42343/44 Fax : +49-(0) 4102-434 I6 Mail : info@peaktech.de Site : www.peaktech.de...
