  • Page 1  3201 PeakTech Instructions d'utilisation Multimètre analogique...
  • Page 2 1. les consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives de la Communauté européenne suivantes : 2014/30/EU (Compatibilité électromagnétique) et 2014/35/EU (Basse tension), y compris 2014/32/EU (marquage CE). Catégorie de surtension III 600 V ; degré de pollution 2. CAT I: Niveau signal, télécommunications, équipement...
  • Page 3 Général :  Lisez attentivement ce mode d'emploi et mettez-le à la disposition des utilisateurs suivants.  Les avertissements figurant sur l'appareil doivent être respectés, ne pas les couvrir ni les enlever.  Soyez prudent avec le multimètre et utilisez-le uniquement dans sa catégorie de surtension appropriée.
  • Page 4  Retirez les sondes de test de l'objet à mesurer avant de modifier la fonction de mesure.  Ne touchez jamais les sondes de test nues pendant la mesure, tenez uniquement les cordons de test par la poignée derrière le protège-doigts. ...
  • Page 5  Avant de commencer l'opération de mesure, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude et vice versa). Maintenance et entretien  Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.
  • Page 6: Manipulation Sûre De L'instrument De Test

    Nettoyage de l'appareil : Nettoyez régulièrement le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs corrosifs. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.
  • Page 7: Vue De Face De L'appareil

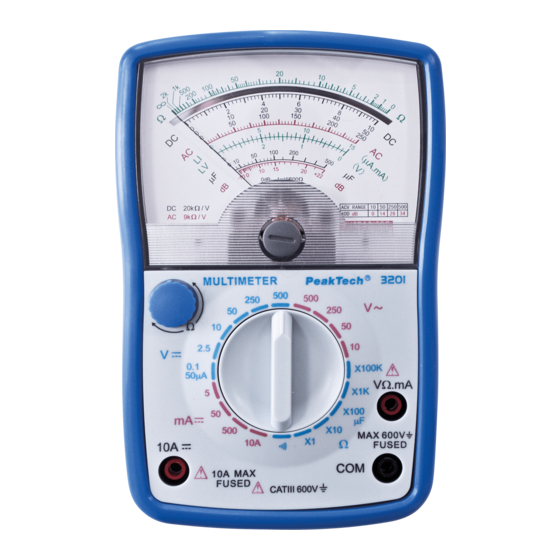

    2. les éléments de fonctionnement 2.1 Vue de face de l'appareil Afficher Contrôleur d'ajustement du zéro pour la mesure de la résistance Sélecteur de gamme Prise d'entrée "10A Réglage du point zéro de l'aiguille Prise d'entrée "V//mA Prise d'entrée "COM...
  • Page 8 2.2 Échelle Miroir Échelle pour la mesure de la tension directe (DC) Échelle du sens de marche de la diode Courant Échelle du sens direct de la diode Tension Échelle pour la mesure de la résistance Échelle pour la mesure de la tension alternative (AC) Indicateur d'état de la batterie Échelle pour la mesure du niveau (dB)
  • Page 9: Données Générales

    3. spécifications 3.1 Données générales Afficher Affichage analogique Température de 0°C à +40°C ; < 75% RH fonctionnement Température de De -10°C à +50°C ; < 70% RH stockage Fusibles Gamme mA : 0,5A / 500V ; 6,3x32mm Gamme de 10A : 10A / 500V ;...
  • Page 10: Tension Alternative (Ca)

    3.2.2 Tension alternative (CA) Plage de Résistance Gamme de Précision mesure d'entrée fréquences 50 ~ 5 kHz +/- 4,0 % Valeur de la 9 k / V pleine échelle 50 ~ 60 Hz 3.2.3 Courant continu (CC) Plage de Protection contre Précision mesure les surcharges...
  • Page 11 4. entraînement de mesure 4.1 DC V (mesure de la tension directe) Avis : Si la valeur de la tension est inconnue, sélectionnez toujours la plage de mesure la plus élevée possible, puis passez à une plage de mesure inférieure si nécessaire. 1.) Sélectionnez la gamme de mesure appropriée (0.1 ~ 500V DCV) avec le sélecteur de gamme.
  • Page 12 4.2 AC V (mesure de la tension alternative) Avis : Si la valeur de la tension est inconnue, sélectionnez toujours la plage de mesure la plus élevée possible, puis passez à une plage de mesure inférieure si nécessaire. 1.) Sélectionnez la gamme de mesure appropriée (10V ~ 500V ACV) avec le sélecteur de gamme.
  • Page 13 4.3 Mesure du courant continu (DCA) Avis : Si la valeur actuelle est inconnue, sélectionnez toujours la plage de mesure la plus élevée possible, puis passez à la plage de mesure inférieure si nécessaire. 1.) Sélectionnez la position 5mA / 50mA / 500mA ou 10A DC avec le sélecteur de gamme.
  • Page 14 Ω 4.4.mesure de la résistance ( Avis : Si la valeur mesurée est inconnue, sélectionnez toujours la plage de mesure la plus élevée possible, puis passez à une plage de mesure inférieure si nécessaire. Sélectionnez la plage de mesure appropriée (Rx1 ~ R x1k) avec le sélecteur de plage.
  • Page 15 4.5.test de continuité 1.) Sélectionnez la plage de mesure " " à l'aide du sélecteur de plage. 2.) Connectez le fil de test noir à la prise "COM" et le fil de test rouge à la prise "V/ Ω /mA". 3.) Connectez les fils d'essai de l'appareil de mesure au circuit à...
  • Page 16: Fonction De Test Des Diodes Led

    4.6 Fonction de test des diodes LED ( 1.) Sélectionnez la plage de mesure (Rx10) à l'aide du sélecteur de plage. 2.) Connectez le fil de test noir à la prise "COM" et le fil de test rouge à la prise "V/ Ω /mA". 3.) Avant de mesurer, court-circuitez les deux fils de test pour vérifier le point zéro.
  • Page 17: Mesure De La Capacité

    4.7 Mesure de la capacité Attention ! Veillez à décharger le condensateur avant la mesure. Pour ce faire, court-circuitez les connexions du condensateur. Il est essentiel d'éviter tout contact avec les bornes nues (risque de blessure par choc électrique !). Tenter de mesurer des condensateurs sous tension peut endommager le multimètre.
  • Page 18 Mesure du niveau de 4,8 dB Avis : Si la valeur mesurée est inconnue, sélectionnez toujours la plage de mesure la plus élevée possible, puis passez à une plage de mesure inférieure si nécessaire. 1.) Utilisez le sélecteur de plage pour choisir la plage de mesure appropriée, comme indiqué...
  • Page 19: Entretien

    5. entretien 5.1 Remplacement des piles Pour vérifier la tension de la batterie, connectez le fil de test rouge à la prise V/mA et le fil de test noir à la prise COM. Sélectionnez une plage de mesure de la fonction de mesure de la résistance et court-circuitez les fils d'essai pour vérifier la position zéro de l'aiguille.
  • Page 20 Informations légalement requises sur l'ordonnance relative à la batterie De nombreux appareils sont fournis avec des piles, qui sont utilisées, par exemple, pour faire fonctionner les télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à...
  • Page 21: Remplacement Du Fusible

    5.2 Remplacement du fusible Attention ! Avant de retirer le panneau arrière pour remplacer le fusible, déconnectez tous les fils de test des entrées. Remplacez le fusible défectueux uniquement par un fusible correspondant à la valeur et aux dimensions d'origine. La dépose du panneau arrière et le remplacement du fusible ne doivent être effectués que par du personnel qualifié.
  • Page 22 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. © PeakTech® 06-2021 EHR. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
