Dell PowerEdge R760xa Manuel D'installation Et De Maintenance

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

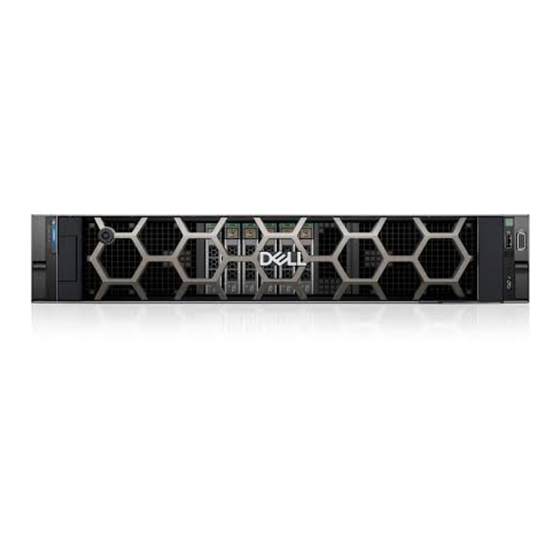

Dell PowerEdge R760xa
Manuel d'installation et de maintenance
Modèle réglementaire: E102S
Type réglementaire: E102S001
Février 2024
Rév. A03

Publicité

loading

Manuels Connexes pour Dell PowerEdge R760xa

Sommaire des Matières pour Dell PowerEdge R760xa

  • Page 1 Dell PowerEdge R760xa Manuel d’installation et de maintenance Modèle réglementaire: E102S Type réglementaire: E102S001 Février 2024 Rév. A03...
  • Page 2 Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire de décès. © 2023 Dell Inc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
  • Page 3 Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du système Dell PowerEdge R760xa.............9 Vue avant du système................................9 Vue du panneau de configuration gauche........................12 Vue du panneau de configuration droit........................13 Vue arrière du système................................14 À l’intérieur du système............................... 16 Localisation du code de service express et du numéro de série..................
  • Page 4 BIOS du système................................39 Paramètres iDRAC................................ 59 Paramètres de l’appareil............................... 59 Paramètres du numéro de série...........................60 Dell Lifecycle Controller..............................60 Gestion des systèmes intégrée............................60 Gestionnaire de démarrage..............................60 Démarrage PXE................................... 60 Chapitre 6: Validation du minimum pour le test POST ..............61 Configuration minimale pour l’auto-test au démarrage (POST)..................
  • Page 5 Installation du support de disque dur.......................... 83 Installation du support de disque E3.S........................84 Retrait d’un disque dur installé de son support......................85 Retrait d’un disque E3.S de son support........................86 Installation du disque dans le support de disque......................87 Installation du disque E3.S dans le support de disque....................88 Retrait d’un cache de disque NVMe...........................
  • Page 6 Module BOSS-N1 (en option)............................163 Retrait du cache du module BOSS-N1........................163 Installation du cache du module BOSS-N1........................164 Retrait du cache du support de carte BOSS-N1......................165 Installation du cache du support de carte BOSS-N1....................166 Retrait du module BOSS-N1............................167 Installation du module BOSS-N1..........................170 Retrait du carénage BOSS-N1............................
  • Page 7 Codes du voyant du bloc d’alimentation......................... 217 Codes des voyants du disque............................219 Utilisation des diagnostics du système........................... 220 Diagnostics du système intégré Dell......................... 220 Chapitre 11: Obtention d’aide....................... 222 Informations sur le service de recyclage ou de fin de vie.....................222 Contacter Dell Technologies............................
  • Page 8 À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
  • Page 9 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 10 à l’iDRAC, l’étiquette d’informations contient également le mot de passe sécurisé par défaut de l’iDRAC. Cache de disque s.o. Cache de disque pour une configuration avec disques à connexion directe. Figure 2. Vue avant d’un système à 8 disques de 2,5 pouces Présentation du système Dell PowerEdge R760xa...
  • Page 11 (micro USB Type AB), ainsi que le voyant LED d’état iDRAC Direct. Étiquette d’informations s.o. Une étiquette d’informations est une étiquette amovible qui contient des informations système, telles que le numéro de série, la carte NIC, l’adresse MAC, etc. Si vous avez opté pour l’accès sécurisé par défaut Présentation du système Dell PowerEdge R760xa...
  • Page 12 Figure 5. Panneau de configuration de gauche avec voyant iDRAC Quick Sync 2 (en option) Tableau 4. Panneau de configuration de gauche avec voyant iDRAC Quick Sync 2 (en option)  Élément Voyant, bouton ou Icône Description connecteur Voyants LED d’état s.o. Indique l’état du système. Pour plus d’informations, reportez-vous à la section Voyants LED d’état. Présentation du système Dell PowerEdge R760xa...
  • Page 13 Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau.
  • Page 14 USB au système. Carte de montage 4 s.o. La carte de montage pour carte d’extension permet de connecter des cartes pour carte d’extension PCI Express.Pour plus d’informations, reportez-vous à la section d’extension PCIe Consignes d’installation des cartes d’extension. (logements 7 et 8) Présentation du système Dell PowerEdge R760xa...
  • Page 15 USB au système. Port Ethernet iDRAC9 Vous permet d’accéder à distance à l’iDRAC. Pour en savoir plus, voir dédié. l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur www.dell.com/poweredgemanuals. Bouton Le bouton d’identification du système (ID) est disponible à l’avant et à l’arrière d’identification du...
  • Page 16 À l’intérieur du système Présentation du système Dell PowerEdge R760xa Figure 8. À l’intérieur du système 1. Poignée 2. Module BOSS-N1 (en option)
  • Page 17 4. Étiquette avec l’adresse MAC et le mot de passe sécurisé pour le contrôleur iDRAC 5. Numéro de série, code de service express, étiquette QRL Spécifications des informations système Les étiquettes d’informations système se trouvent sur la face arrière du capot du système. Figure 10. Informations de maintenance Présentation du système Dell PowerEdge R760xa...
  • Page 18 Figure 11. Informations sur la mémoire Figure 12. Présentation électrique Présentation du système Dell PowerEdge R760xa...
  • Page 19 Figure 13. Comportement du voyant LED Figure 14. Légende des icônes Figure 15. Configuration et disposition d’un système de disques 2,5 pouces Figure 16. Tâches du système Présentation du système Dell PowerEdge R760xa...
  • Page 20 Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, consultez le document Dell Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell) disponible sur...
  • Page 21 Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du boîtier • Poids du système • Spécifications du processeur • Spécifications des blocs d’alimentation (PSU) • Systèmes d’exploitation pris en charge •...
  • Page 22 Dimensions du boîtier Figure 20. Dimensions du boîtier Tableau 7. Dimensions du boîtier PowerEdge R760xa  482,0 mm (18,97 pouces) 434 mm 86,8 mm 35,84 mm 875,3 mm 910,89mm (17,09 pouces) (3,41 pouces) (1,41 pouce) Avec (34,46 pouces) de (35,86 pouces) de panneau 22 mm l’oreille à la paroi l’oreille à la poignée (0,86 pouce) Sans arrière panneau REMARQUE :...
  • Page 23 La dissipation thermique est calculée à partir de la puissance nominale du bloc d’alimentation. REMARQUE : Lorsque vous sélectionnez ou mettez à niveau la configuration du système, vérifiez sa consommation électrique avec l’outil Enterprise Infrastructure Planning Tool, disponible à l’adresse Dell.com/calc, pour assurer une utilisation optimale de l’alimentation. REMARQUE : Si un système équipé...
  • Page 24 ● Microsoft Windows Server avec Hyper-V ● Red Hat Enterprise Linux ● SUSE Linux Enterprise Server ● VMware ESXi Pour plus d’informations, consultez www.dell.com/ossupport. Caractéristiques techniques des ventilateurs Options de refroidissement Le PowerEdge R760xa propose deux types d’options de refroidissement : ● Refroidissement par air ●...
  • Page 25 Caractéristiques des cartes de montage de cartes d’extension Le PowerEdge R760xa système prend en charge jusqu’à quatre cartes PCIe Gen 5 x16 à l’arrière, et quatre cartes de processeur graphique PCIe Gen 5 x16 double largeur ou huit cartes de processeur graphique PCIe Gen 5 x8 simple largeur à l’avant du système.
  • Page 26 Tableau 13. Logements de carte d’extension pris en charge sur la carte système (suite) Nº du CPU1 CPU2 loge Logement de carte RF1A RF1B RF2A RF1B ment Hauteur standard-demi- longueur Hauteur standard, pleine longueur Loge ment x8 (SW) PCIe  Hauteur standard-demi- longueur Hauteur standard, pleine longueur...
  • Page 27 Tableau 15. Spécifications de la mémoire avec les Processeurs Intel Xeon® Scalable de 4  génération  Monoprocesseur Doubles processeurs Type de Capacité DIM Capacité Capacité Capacité Capacité Rangée DIMM module DIMM minimale du maximale du minimale du maximale du système système système système Une rangée 16 Go 16 Go 256 Go 32 Go 512 Go...
  • Page 28 NVMe PCIe à l’adresse https://www.dell.com/support > Parcourir tous les produits > Infrastructure > Infrastructure de datacenter > Adaptateurs et contrôleurs de stockage > Disques SSD Dell PowerEdge Express Flash NVMe PCIe > Sélectionnez ce produit > Documentation > Manuels et documents. Spécifications des ports et connecteurs Caractéristiques des ports USB Tableau 20.
  • Page 29 8, 16, 32 1 920 x 1 080 8, 16, 32 1 920 x 1 200 8, 16, 32 Spécifications environnementales REMARQUE : Pour plus d’informations sur les certifications environnementales, veuillez consulter la fiche technique environnementale du produit qui se trouve dans la section Documentation sur www.dell.com/support/home. Caractéristiques techniques...
  • Page 30 Tableau 23. Spécifications de fonctionnement en continu pour ASHRAE A2  Température Spécifications Opérations continues autorisées Plage de températures pour une altitude ≤ à 10 °C à 35 °C (50 °F à 95 °F) sans lumière directe du soleil sur l’équipement 900 mètres (≤ à 2 953 pieds) Plage de taux d’humidité (sans condensation De 8 % d’humidité...
  • Page 31 ● Deux blocs d’alimentation sont requis. Les performances du système peuvent être réduites en cas de défaillance d’un bloc d’alimentation ● Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge ●...
  • Page 32 ● Deux blocs d’alimentation sont requis. Les performances du système peuvent être réduites en cas de défaillance d’un bloc d’alimentation ● Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge ●...
  • Page 33 Tableau 30. Tableau des restrictions thermiques (suite) Configuration Température ambiante TDP du processeur graphique < = 350 W avant Disques avant 8 disques SAS/SATA/NVMe de 2,5 pouces 205 W 225 W 250 W 270 W 300 W 330 W 350 W REMARQUE : Le système PowerEdge R760xa prend en charge tous les processeurs SKU à 35 °C (95 °F), à l’exception des processeurs 8470Q et 6458Q de 350 W qui nécessitent une prise en charge par refroidissement liquide.
  • Page 34 Installation et configuration initiales du système Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.
  • Page 35 Vous pouvez également accéder à iDRAC à l’aide du protocole de ligne de commande (RACADM). Pour plus d’informations, voir Integrated Dell Remote Access Controller RACADM CLI Guide (Guide de la CLI RACADM de l’Integrated Dell Remote Access Controller) Vous pouvez également accéder à iDRAC à l’aide de l’outil d’automatisation (API Redfish). Pour plus d’informations, voir Guide de l’API...
  • Page 36 Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans le champ Saisir un numéro de série Dell, un identifiant de produit Dell ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à...
  • Page 37 Sur la page Pilotes et téléchargements, tous les pilotes applicables au système s’affichent. 4. Téléchargez les pilotes sur une clé USB, un CD ou un DVD. Installation et configuration initiales du système...
  • Page 38 Options permettant de gérer les applications pré-système d’exploitation Vous pouvez utiliser l’une des options suivantes pour gérer les applications pré-système d’exploitation : ● Configuration du système ● Dell Lifecycle Controller ● Gestionnaire de démarrage ● Preboot Execution Environment (Environnement d’exécution de préamorçage, PXE) Sujets : •...
  • Page 39 à l’aide de l’utilitaire iDRAC Settings (Paramètres iDRAC). Pour plus d’informations sur cet utilitaire, voir Guide de l’utilisateur de l’Integrated Dell Remote Access Controller.. Paramètres de l’appareil Permet de configurer les paramètres des appareils tels que les contrôleurs de stockage ou les cartes réseau.
  • Page 40 Tableau 36. Description des Informations système  Option Description Nom de modèle du système Spécifie le nom du modèle du système. Version du BIOS du système. Spécifie la version du BIOS installée sur le système. Version du moteur de gestion du système Spécifie la révision actuelle du micrologiciel du moteur de gestion.
  • Page 41 Tableau 37. Détails de l’écran Paramètres de la mémoire (suite) Option Description Lorsque l’option est définie sur Activer, le système effectue la procédure. complète d’entraînement de la mémoire à chaque mise sous tension et chaque démarrage est ralenti. Réparation automatique des modules DIMM Active ou désactive la réparation post-package (PPR) en cas d’erreur de (réparation post-package) en cas d’erreur de mémoire non corrigible.
  • Page 42 Spécifie l’énumération MADT Core. Par défaut, cette option est définie sur Permutation circulaire. L’option linéaire prend en charge l’énumération des cœurs du secteur, tandis que l’option Permutation circulaire prend en charge l’énumération des cœurs optimisée par Dell. État du clustering basé sur Le clustering en quadrant UMA est le mode par défaut lorsque le SNC est défini sur désactivé.
  • Page 43 En fonction du nombre de processeurs installés, il peut y avoir jusqu’à deux processeurs. Technologie de mise à Permet de configurer la technologie de mise à l’échelle Dell AVX. Par défaut, cette option est définie l’échelle Dell AVX sur 0. Saisissez une valeur comprise entre 0 et 12 bins. La valeur saisie diminue la fréquence de la technologie de mise à...
  • Page 44 Tableau 38. Détails des paramètres du processeur (suite) Option Description Prise en charge du journal Ce champ contrôle la fonction de journal des pannes du processeur Intel pour la collecte des données de des pannes du processeur pannes précédentes à partir de la SRAM partagée du module de services de gestion hors bande après la réinitialisation.
  • Page 45 Pilote NVMe du BIOS Permet de définir le type de lecteur pour démarrer le disque NVMe. Les options disponibles sont les suivantes : Disques qualifiés par Dell et Tous les disques. Par défaut, cette option est définie sur Disques qualifiés par Dell. Paramètres de démarrage Vous pouvez utiliser l’écran Boot Settings (Paramètres de démarrage) pour régler le mode de démarrage sur BIOS ou UEFI UEFI.
  • Page 46 BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site www.dell.com/ossupport. Modification de la séquence de démarrage À propos de cette tâche Vous devrez peut-être modifier l’ordre de démarrage si vous souhaitez démarrer à partir d’une clé USB ou d’un lecteur optique. La procédure ci-dessous peut être différente si vous avez sélectionné...
  • Page 47 Laissez-le vide pour utiliser la valeur générée par le système au format suivant: nqn.1988-11.com.dell :<Nom du modèle>.<Numéro du modèle>.<Numéro de service>. Par défaut, il est défini sur nqn.1988-11.com.dell :<nom du modèle>.<numéro du modèle>.<numéro de service>. ID hôte NVMe-oF Ce champ spécifie une valeur de 16 octets de l’ID de l’hôte NVMe-oF qui...
  • Page 48 Tableau 45. Description des Paramètres réseau (suite) Option Description Paramètres du sous-système NVMe-oF (n = 1 à 4) Ce champ contrôle les paramètres des connexions du sous-système n NVMe- Tableau 46. Détails de l’écran Configuration de l’authentification TLS  Option Description Mode d’authentification TLS Permet d’afficher ou de modifier la configuration du mode d’authentification TLS d’amorçage de l’appareil.
  • Page 49 Tableau 48. Paramètres n sous-système NVMe-oF (suite) Option Description NID du sous-système NVMe-oF Spécifie l’identifiant d’espace de nommage (NID) pour cette connexion NVMe-oF. ID contrôleur du sous-système NVMe-oF Spécifie l’ID contrôleur du sous-système NVMe-oF pour cette connexion. Par défaut, cette option est définie sur 0. Sécurité...
  • Page 50 Tableau 49. Détails de l’écran Périphériques intégrés (suite) Option Description à réorganiser les cartes dans les logements afin de contrôler laquelle est utilisée comme carte vidéo principale. Suspension de réponse du mode de Sélection du nombre de cycles durant lesquels les E/S PCI peuvent refuser les surveillance d’E/S requêtes de surveillance provenant du processeur pour lui laisser suffisamment de temps pour terminer son processus d’écriture sur LLC.
  • Page 51 Tableau 50. Détails de l’écran Communications série  Option Description Communications série Active les options de communication série. Désactive les périphériques de communication série (périphérique série 1 et périphérique série 2) dans le BIOS. La redirection de la console BIOS peut également être activée et l’adresse du port peut être indiquée.
  • Page 52 Tableau 51. Description des Paramètres du profil système (suite) Option Description que modifier le reste des options si le mode est défini sur Personnalisé. Par défaut, cette option est réglée sur Performances par watt optimisées (DAPC). Les autres options incluent Performances, Performances par Watt (SE), Performances de la station de travail et Personnalisé. REMARQUE : Tous les paramètres dans l’écran du profil système sont uniquement disponibles lorsque le profil du système est défini sur Personnalisé.
  • Page 53 Tableau 51. Description des Paramètres du profil système (suite) Option Description REMARQUE : Lorsque États C est Activé dans le mode Personnalisé, la modification du paramètres Monitor/Mwait n’a aucune incidence sur l’alimentation ou les performances du système. Profil de charge de travail L’option permet à...
  • Page 54 Tableau 53. Informations de sécurité du module TPM 2.0 (suite) Option Description Sécurité du module REMARQUE : Le menu du module TPM n’est disponible que si ce dernier est installé. Permet de contrôler le mode de signalement du module TPM. Lorsqu’il est défini sur Désactivé, la présence du module TPM n’est pas signalée au système d’exploitation.
  • Page 55 Tableau 54. Détails de l’écran Sécurité des systèmes (suite) Option Description REMARQUE : Le système hôte ne se met pas sous tension tant qu’iDRAC Root of Trust (RoT) n’est pas terminé. La mise sous tension de l’hôte est alors retardée d’au moins 90 secondes après l’application d’une alimentation c.a. Accès aux variables UEFI Fournit différents degrés de protection des variables UEFI.
  • Page 56 Tableau 54. Détails de l’écran Sécurité des systèmes (suite) Option Description Champ d’application du certificat Ce champ indique comment Secure Boot utilise le certificat d’autorité de certification UEFI d’autorité de certification UEFI dans la base de données des signatures autorisées (db). Lorsque ce champ est défini sur Système d’exploitation et firmware de l’appareil, Secure Boot applique le certificat d’autorité...
  • Page 57 4. Dans le champ Mot de passe du système, saisissez votre mot de passe système, puis appuyez sur Entrée ou Tabulation. Suivez les instructions pour définir le mot de passe système : ● Un mot de passe peut contenir jusqu’à 32 caractères. Un message vous invite à...
  • Page 58 7. Sélectionnez Setup Password (Mot de passe de configuration), modifiez ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou sur Tab. REMARQUE : Si vous modifiez le mot de passe du système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe.
  • Page 59 L’accès à certaines fonctions des paramètres iDRAC exige une mise à niveau vers la licence iDRAC Enterprise. Pour plus d’informations sur l’utilisation de l’iDRAC, voir le Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur du contrôleur Integrated Dell Remote Access Controller) sur manuels idrac.
  • Page 60 UEFI (Unified Extensible Firmware Interface) intégrées du système Dell. Gestion des systèmes intégrée Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du système. Le Dell Lifecycle Controller est démarré pendant la séquence de démarrage et fonctionne indépendamment du système d’exploitation.
  • Page 61 ● Carte système + carte LOM/OCP + carte RIO Validation de la configuration La nouvelle génération de systèmes Dell offre une flexibilité accrue d’interconnexion et des fonctionnalités avancées de gestion iDRAC pour collecter des informations de configuration système précises et signaler des erreurs de configuration.
  • Page 62 Tableau 58. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Un élément ou câble Configuration manquante : manquant est signalé dans PLANAR_SL8 de câble SL et les journaux d’erreurs CTRL_DST_PA1 HWC8010. Installez l’élément manquant (câble, carte de montage, etc.).
  • Page 63 Installation et retrait de composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
  • Page 64 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 65 ● Un tournevis Torx T30 ● Tournevis à douille hexagonale de 5 mm ● Pointe en plastique ● Un tournevis à lame plate de 6,35 mm ● Bracelet antistatique connecté à une prise de terre ● Tapis antistatique ● Pinces à bec Vous devez être muni des outils suivants pour assembler les câbles pour un bloc d’alimentation CC : ●...
  • Page 66 Étapes suivantes Installation du panneau avant. Installation du panneau avant Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Identifiez et retirez la clé du panneau. REMARQUE : La clé du cadre est incluse dans l’emballage du cadre avant. Étapes 1.
  • Page 67 2. Soulevez le loquet de déverrouillage jusqu’à ce que le capot du système glisse vers l’arrière. 3. Soulevez le capot du système. Figure 24. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1.
  • Page 68 Figure 25. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1.
  • Page 69 Figure 26. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 70 Figure 27. Installation du capot du fond de panier de disques Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Installation et retrait de composants du système...
  • Page 71 Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 72 Figure 29. Retrait du carénage d’aération droit Étapes suivantes Replacez le carénage d’aération. Installation du carénage d’aération Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 73 Figure 30. Installation du carénage d’aération gauche Figure 31. Installation du carénage d’aération droit Étapes suivantes 1. Insérez les câbles dans l’encoche du carénage d’aération. Le câble noir passe dans l’encoche noire du carénage d’aération et les câbles gris passent dans l’encoche grise du carénage d’aération. 2.
  • Page 74 Ventilateurs de refroidissement Retrait de l’assemblage du bâti du ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’il est installé, retirez le carénage d’aération.
  • Page 75 Étapes 1. Alignez les rails de guidage de l’assemblage du bâti du ventilateur sur les guides du système. 2. Abaissez l’assemblage du bâti du ventilateur dans le système jusqu’à ce qu’il soit correctement positionné. 3. Abaissez les leviers de dégagement bleus et appuyez dessus pour verrouiller l’assemblage du bâti du ventilateur dans le système. Figure 33.
  • Page 76 Figure 34. Retrait d’un ventilateur Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 77 Figure 35. Installation d’un ventilateur Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Supports de paroi latérale Retrait du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure de retrait est identique. Prérequis 1.
  • Page 78 2. Appuyez sur la patte centrale pour dégager le support du système, puis soulevez-le pour le sortir du système. Figure 36. Retrait du support de paroi latérale Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté...
  • Page 79 Figure 37. Installation du support de paroi latérale Étapes suivantes Installez l’assemblage du bâti du ventilateur. 2. Le cas échéant, installez le carénage d’aération. 3. S’il a été retiré, installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans Après une intervention à...
  • Page 80 Figure 38. Retrait d’un cache de disque Étapes suivantes Remettez en place le cache de disque. Retrait d’un cache de disque E3.S Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
  • Page 81 Installation d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant. Étapes Faites glisser le cache de disque dans le logement de disque jusqu’à ce que le bouton de dégagement s’enclenche. Figure 40.
  • Page 82 Étapes suivantes 1. S’il a été retiré, installez le panneau avant. Retrait du support de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant. 3. Préparez le retrait du disque à l’aide du logiciel de gestion. Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de sa mise hors tension.
  • Page 83 3. Préparez le retrait du disque à l’aide du logiciel de gestion. Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de sa mise hors tension. Lorsque tous les voyants sont éteints, vous pouvez retirer le disque dur. Pour plus d’informations, reportez-vous à...
  • Page 84 REMARQUE : Après l’installation d’un disque de remplacement échangeable à chaud, le disque démarre automatiquement sa reconstruction lors de la mise sous tension du système. Vérifiez que le disque de remplacement est vide. Toutes les données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque. REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d’insérer le support dans le logement.
  • Page 85 REMARQUE : Après l’installation d’un disque de remplacement échangeable à chaud, le disque démarre automatiquement sa reconstruction lors de la mise sous tension du système. Vérifiez que le disque de remplacement est vide. Toutes les données présentes sur le disque de remplacement sont immédiatement perdues après l’installation du disque. REMARQUE : Assurez-vous que la poignée de dégagement du support de disque est en position ouverte avant d’insérer le support dans le logement.
  • Page 86 Figure 46. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Retrait d’un disque E3.S de son support Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Préparez le retrait du disque à l’aide du logiciel de gestion. Si le disque est en ligne, le voyant d’activité/de panne vert clignote lors de la procédure de sa mise hors tension.
  • Page 87 2. Soulevez le disque et retirez-le de son support. Figure 47. Retrait d’un disque E3.S de son support Étapes suivantes Installation du disque E3.S dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 88 Figure 48. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Installation du disque E3.S dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le support de disque E3.S.
  • Page 89 Figure 49. Installation du disque E3.S dans le support de disque Étapes suivantes Installez le support de disque E3.S. Retrait d’un cache de disque NVMe Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
  • Page 90 Figure 50. Retrait d’un cache de disque NVMe Étapes suivantes Remettez le cache de disque NVMe en place. Installation d’un cache de disque NVMe Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.
  • Page 91 Figure 51. Installation d’un cache de disque NVMe Étapes suivantes Installez tous les disques. 2. S’il a été retiré, installez le panneau avant. 3. S’il a été retiré, installez le fond de panier des disques. 4. S’il a été retiré, installez le capot du fond de panier de disques.
  • Page 92 Figure 52. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière. Installation du module PERC avant à montage arrière Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 93 Figure 53. Installation du module PERC avant à montage arrière Étapes suivantes 1. Connectez tous les câbles au module PERC avant à montage arrière. REMARQUE : Acheminez correctement les câbles pour éviter qu’ils ne se coincent ou s’écrasent. Installez le capot du fond de panier de disques.
  • Page 94 Figure 54. Fond de panier pour 8 disques NMVe 2,5 pouces 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier) 3. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) Figure 55. Fond de panier de 8 disques de 2,5 pouces 1.
  • Page 95 Retrait du fond de panier de disque Prérequis PRÉCAUTION : Pour éviter d’endommager les disques et le fond de panier, retirez les disques du système avant de retirer le fond de panier. PRÉCAUTION : Notez le numéro d’emplacement de chaque disque et étiquetez-les temporairement avant de retirer les disques afin de les réinstaller dans le même emplacement.
  • Page 96 Figure 57. Retrait du fond de panier de disque Figure 58. Retrait du fond de panier de disque E3.S Installation et retrait de composants du système...
  • Page 97 Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 98 Figure 59. Installation du fond de panier de disque Figure 60. Installation du fond de panier de disque E3.S Installation et retrait de composants du système...
  • Page 99 Étapes suivantes 1. Connectez les câbles du fond de panier de disques aux connecteurs de la carte système et du fond de panier. Installez les lecteurs. 3. Si obligatoire, installez le module PERC avant à montage arrière. Installez l’assemblage du bâti du ventilateur.
  • Page 100 Figure 62. Câblage du module de carte de montage pour processeur graphique avant et des cartes de montage R1 et R4 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 63.
  • Page 101 Figure 63. Configuration 0 : 6 processeurs graphiques NVMe de 2,5 pouces REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 64. Configuration 0 : 6 processeurs graphiques NVMe de 2,5 pouces  Commande À SIG_PWR_1 (connecteur BP_PWR_1 (connecteur d’alimentation du fond de panier d’alimentation de la carte système) avant) SL15_CPU1_PB8 (connecteur de...
  • Page 102 Figure 64. Configuration 1 : 8 disques NVMe RAID de 2,5 pouces avec fPERC11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 65. Configuration 1 : 8 disques NVMe RAID de 2,5 pouces avec fPERC11  Commande À SIG_PWR_1 (connecteur BP_PWR_1 (connecteur d’alimentation du fond de panier avant) d’alimentation de la carte système) SL11_CPU2_PB6 (connecteur de...
  • Page 103 Figure 65. Configuration 2 : 8 disques NVMe RAID de 2,5 pouces avec fPERC12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 66. Configuration 2 : 8 disques NVMe RAID de 2,5 pouces avec fPERC12  Commande À SIG_PWR_1 (connecteur d’alimentation de la carte BP_PWR_1 (connecteur d’alimentation du fond système) de panier avant)
  • Page 104 Figure 66. Configuration 3 : 8 disques SAS_SATA de 2,5 pouces avec fPERC11 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 67. Configuration 3 : 8 disques SAS_SATA de 2,5 pouces avec fPERC11  Commande À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier avant) SL11_CPU2_PB6 (connecteur de signal sur la carte...
  • Page 105 Figure 67. Configuration 4 : 8 disques SAS_SATA de 2,5 pouces avec fPERC12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 68. Configuration 4 : 8 disques SAS_SATA de 2,5 pouces avec fPERC12  Commande À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier avant)
  • Page 106 Figure 68. Configuration 5 : 8 disques Upassive SAS de 2,5 pouces avec fPERC12 REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 69. Configuration 5 : 8 disques Upassive SAS de 2,5 pouces avec fPERC12  Commande À SIG_PWR_1 (connecteur BP_PWR_1 (connecteur d’alimentation du fond de d’alimentation de la carte système) panier avant)
  • Page 107 Figure 69. Configuration 6 : 6 processeurs graphiques DW NVMe E3.S REMARQUE : Suivez l’ordre séquentiel indiqué dans le tableau pour retirer les câbles. Pour les installer, suivez l’ordre séquentiel inverse. Tableau 70. Configuration 6 : 6 processeurs graphiques DW NVMe E3.S  Commande À SIG_PWR_1 (connecteur BP_PWR_1 (connecteur d’alimentation du fond de panier d’alimentation de la carte système) avant) SL13_CPU1_PB7 (connecteur de...
  • Page 108 Tableau 70. Configuration 6 : 6 processeurs graphiques DW NVMe E3.S (suite) Commande À système)/SIG_PWR_0 (connecteur d’alimentation de la carte système) SL11_CPU2_PB6 (connecteur de BP_DST_PA1 (connecteur de transmission du fond de signal sur la carte système) panier) SL12_CPU2_PA6 (connecteur de BP_DST_PB1 (connecteur de transmission du fond de signal sur la carte système) panier) SL15_CPU1_PB8 (connecteur de...
  • Page 109 Tableau 71. Configuration 6 : 6 processeurs graphiques SW NVMe E3.S (suite) Commande À signal sur la carte système/ SL8_CPU1_PA4 (connecteur de signal sur la carte système)/SIG_PWR_2 (connecteur d’alimentation de la carte système) SL1_CPU2_PA1 (connecteur de Carte de montage de processeur graphique signal sur la carte système)/ GAUCHE (LOGEMENT31/ LOGEMENT32/ LOGEMENT33/ SL2_CPU2_PB1 (connecteur de LOGEMENT34/ LSW)
  • Page 110 Mémoire système Instructions relatives à la mémoire système Le système PowerEdge R760xa prend en charge les modules DIMM DDR5 à registres (RDIMM). La mémoire système contient les instructions qui sont lancées par le processeur. Votre mémoire système est organisée en huit canaux par processeur (deux sockets de mémoire par canal) pour un total de 16 sockets de mémoire par processeur et de 32 sockets de mémoire par système.
  • Page 111 Figure 72. Canaux de mémoire Les canaux de mémoire sont répartis comme suit : Installation et retrait de composants du système...
  • Page 112 Tableau 73. Canaux de mémoire  Processeur Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur  Logement Logements Logements  Emplacemen Logements A4 Emplaceme Logements A2 Logements A8 s A1 et A9 A7 et A15 A3 et A11 ts A5 et A13 et A12 nts A6 et A10 et A16 et A14 Processeur ...
  • Page 113 ● Si vous installez des modules de mémoire avec des vitesses différentes, ils s’alignent sur le ou les modules de mémoire les plus lents. ● Installez des barrettes de mémoire dans les sockets uniquement si un processeur est installé. ○ Pour les systèmes à processeur unique, les sockets A1 à A16 sont disponibles. ○...
  • Page 114 Figure 73. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. Installation d’un module de mémoire Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 115 Figure 74. Installation d’un module de mémoire Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...
  • Page 116 Figure 75. Retrait du module du dissipateur de chaleur du processeur 3. Soulevez le module PHM pour le sortir du système et mettez-le de côté avec le processeur orienté vers le haut. Installation et retrait de composants du système...
  • Page 117 Figure 76. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ; sinon, retirez le processeur. Retrait du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module dissipateur de chaleur-processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur.
  • Page 118 2. À l’aide de votre pouce, soulevez le levier de séparation du matériau d’interface thermique (TIM) pour libérer le processeur du TIM et le clip de fixation. 3. Tenez le processeur par les bords et soulevez-le pour le sortir du clip de fixation. REMARQUE : Assurez-vous de maintenir le clip de fixation sur le dissipateur de chaleur au fur et à...
  • Page 119 Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération.
  • Page 120 Figure 80. Pression sur le clip de fixation au niveau des quatre côtés 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Appliquez de la graisse thermique en forme de quadrilatère sur la partie inférieure du dissipateur de chaleur. PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur.
  • Page 121 Figure 81. Application de graisse thermique 6. Pour un nouveau dissipateur de chaleur, retirez le film protecteur du matériau d’interface thermique (TIM) de la base du dissipateur de chaleur. Figure 82. Retrait du film protecteur du matériau d’interface thermique (TIM) 7.
  • Page 122 REMARQUE : ● Assurez-vous que les éléments de verrouillage du clip de fixation et du dissipateur de chaleur sont alignés pendant l’assemblage. ● Veillez à aligner l’indicateur de broche 1 du dissipateur de chaleur sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le dissipateur de chaleur sur le clip de fixation.
  • Page 123 Étapes 1. Placez les câbles anti-inclinaison en position déverrouillée sur le dissipateur de chaleur (vers l’intérieur). 2. Alignez l’indicateur de broche 1 du dissipateur de chaleur sur la carte système, puis placez le processeur et le dissipateur de chaleur sur le socket du processeur. PRÉCAUTION : N’appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.
  • Page 124 Figure 85. Mise en place des câbles anti-inclinaison en position verrouillée et serrage des vis Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du module de refroidissement liquide Prérequis 1.
  • Page 125 Étapes 1. À l’aide d’un tournevis cruciforme nº 2, desserrez la vis imperdable du support de bague du système de refroidissement liquide. 2. Soulevez le support de bague du système de refroidissement liquide pour desserrer les tubes du module de refroidissement liquide. 3.
  • Page 126 Installation du module de refroidissement liquide Prérequis Ne désinstallez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 127 Cela n’empêche pas la mise sous tension de votre système. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
  • Page 128 Consignes d’installation des cartes d’extension Figure 88. Connecteurs des logements de carte d’extension 1. Carte de montage 4 2. Carte de montage 1 Le tableau suivant décrit les configurations des cartes de montage pour carte d’extension : Tableau 76. Configurations de la carte de montage  Configurations Cartes de Logements...
  • Page 129 Tableau 76. Configurations de la carte de montage (suite) Configurations Cartes de Logements Processeur de Hauteur Longueur Largeur du montage pour PCIe contrôle logement carte d’extension RF1A 36 et 38 Processeur 1 Hauteur Pleine longueur x16 + x16 de processeur standard, double graphique largeur 4 x16 FH 7 et 8 Processeur 2...
  • Page 130 Figure 89. Carte de montage R1V 1. Logement 2 2. Logement 1 Figure 90. Carte de montage R4T 1. Logement 8 2. Logement 7 Installation et retrait de composants du système...
  • Page 131 Figure 91. Carte de montage RF1B droite de processeur graphique 1. Logement 38 2. Logement 37 3. Logement 36 4. Logement 35 Figure 92. Carte de montage RF1A droite de processeur graphique 1. Logement 38 2. Logement 36 Installation et retrait de composants du système...
  • Page 132 Figure 93. Carte de montage RF2B gauche de processeur graphique 1. Logement 34 2. Logement 33 3. Logement 32 4. Logement 31 Figure 94. Carte de montage RF2A gauche de processeur graphique 1. Logement 33 2. Logement 31 REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Installation et retrait de composants du système...
  • Page 133 Le tableau suivant présente des consignes d’installation des cartes d’extension afin d’assurer une installation et un refroidissement corrects. Il convient d’installer d’abord, dans le logement indiqué, les cartes d’extension dont le niveau de priorité est le plus élevé. Toutes les autres cartes d’extension doivent être installées selon leur ordre de priorité en suivant celui des logements. Tableau 77.
  • Page 134 Tableau 77. Configuration 0-1. RF1A + RF2A + R1V + R4T sans pont de processeur graphique (suite) Type de carte Priorité du logement Nombre maximum de cartes QLogic (Marvell) (HBA : FC32) 2, 7, 1 Broadcom (carte NIC : 10 Gb) 2, 7, 1 Intel (Carte NIC : 10 Gb) 2, 7, 1 Intel (NIC : 1 Gb) 2, 7, 1 Broadcom (NIC : 1 Gb) 2, 7, 1...
  • Page 135 Tableau 78. Configuration 0-1. RF1A + RF2A + R1V + R4T avec pont de processeur graphique (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (NIC : 25 Gb) 2, 7, 1 Broadcom (HBA : FC64) 2, 7, 1 Broadcom (HBA : FC32) 2, 7, 1 QLogic (Marvell) (HBA : FC32) 2, 7, 1 Broadcom (carte NIC : 10 Gb) 2, 7, 1...
  • Page 136 Tableau 79. Config 1. RF1B + RF2B + R1V + R4T (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (carte NIC : 25 Gb) 2, 7, 1 Broadcom (Carte NIC : 25 Gb) 2, 7, 1 Mellanox (NIC : 25 Gb) 2, 7, 1 Broadcom (HBA : FC64) 2, 7, 1 Broadcom (HBA : FC32) 2, 7, 1 QLogic (Marvell) (HBA : FC32) 2, 7, 1...
  • Page 137 Figure 96. Retrait de la carte de montage pour carte d’extension (carte de montage 1) Figure 97. Retrait du cache de la carte de montage 3 Installation et retrait de composants du système...
  • Page 138 Figure 98. Retrait du cache de la carte de montage pour carte d’extension 2 3. Si les cartes de montage ne sont pas remises en place, installez les caches des cartes de montage et serrez les vis imperdables. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
  • Page 139 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 140 Figure 101. Installation du cache de la carte de montage pour carte d’extension (cache de la carte de montage 3) Figure 102. Installation de la carte de montage pour carte d’extension (carte de montage 1) Installation et retrait de composants du système...
  • Page 141 Figure 103. Installation de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes 1. Si nécessaire, reconnectez les câbles à la carte d’extension. Installez le carénage d’aération. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
  • Page 142 Figure 104. Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension 4. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. Installation et retrait de composants du système...
  • Page 143 Figure 105. Installation de la plaque de recouvrement Étapes suivantes 1. Le cas échéant, installez une carte d’extension dans la carte de montage pour carte d’extension. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 144 également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. Figure 106. Retrait de la plaque de recouvrement 3. Tenez la carte par les bords et alignez-la sur le connecteur de la carte de montage. 4.
  • Page 145 Figure 107. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. Installez la carte de montage pour carte d’extension. Installez le carénage d’aération. 4. Suivez la procédure décrite dans Après une intervention à...
  • Page 146 Étapes 1. Appuyez sur le bouton bleu du module de la carte de montage pour processeur graphique, de sorte que la poignée de levage sorte du module de la carte de montage pour processeur graphique. 2. Tenez la poignée de levage d’une main et les bords de levage de l’autre, et utilisez les deux mains pour sortir le module de la carte de montage pour processeur graphique du système.
  • Page 147 Figure 109. Retrait du module gauche de la carte de montage pour processeur graphique Étapes suivantes Remettez en place les modules de la carte de montage pour processeur graphique. Installation du module de la carte de montage du processeur graphique La procédure d’installation des modules gauche et droit de la carte de montage pour processeur graphique est similaire.
  • Page 148 Figure 110. Installation du module droit de la carte de montage pour processeur graphique Figure 111. Installation du module gauche de la carte de montage pour processeur graphique Étapes suivantes 1. Si elles ont été retirées, installez les mousses. 2. Branchez les câbles d’alimentation et de signal de la carte de montage à la carte système. Installez l’assemblage du bâti du ventilateur.
  • Page 149 5. Branchez les câbles d’alimentation et de signal du processeur graphique, ainsi que les câbles PERC et de fond de panier sur la carte système. 6. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du processeur graphique Prérequis 1.
  • Page 150 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 151 c. Tenez le cache de processeur graphique par les bords et tirez-le pour le sortir de la carte de montage. REMARQUE : Stockez le cache de processeur graphique pour une utilisation ultérieure. Vous devez installer un cache de processeur graphique dans les logements de carte d’extension vides pour conserver la certification FCC (Federal Communications Commission) du système.
  • Page 152 Figure 115. Installation du processeur graphique sur le module de la carte de montage pour processeur graphique Étapes suivantes 1. Si elles ont été retirées, installez les cartes de pont. Installez le module de carte de montage pour processeur graphique. 3.
  • Page 153 Figure 116. Retrait des mousses Étapes suivantes Remettez en place les mousses. Installation des mousses Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 154 Figure 117. Installation de la mousse Étapes suivantes Installez le module PERC avant à montage arrière. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait des cartes de pont Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 155 Figure 118. Retrait des cartes de pont 2. Si vous ne remettez pas les cartes de pont en place, installez le capot dans la carte de processeur graphique. Figure 119. Installation du capot Étapes suivantes Remettez les cartes de pont en place.
  • Page 156 REMARQUE : Conservez le cache du logement pour une utilisation ultérieure ou installez-le si vous n’utilisez pas de cartes de pont. 7. Le nombre de ponts varie en fonction du processeur graphique. REMARQUE : Pour plus d’informations sur les cartes de processeur graphique prises en charge et l’ordre de priorité de leurs logements, consultez la section Consignes d’installation des cartes d’extension.
  • Page 157 Figure 121. Installation des cartes de pont Étapes suivantes Installez le module de carte de montage pour processeur graphique. Installez les mousses. Installez le module PERC avant à montage arrière. 4. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
  • Page 158 Figure 122. Retrait du support de la carte HH Étapes suivantes Remettez en place les supports du module de la carte de montage pour processeur graphique. Installation des supports du module de la carte de montage pour processeur graphique Prérequis 1.
  • Page 159 Figure 123. Installation du support de la carte HH Étapes suivantes 1. Installez la carte de processeur graphique logicielle dans la carte de montage de processeur graphique et poussez la barrette de retrait. Reportez-vous à la section Installation du processeur graphique.
  • Page 160 Figure 124. Retrait du port série COM 5. Installez la plaque de recouvrement si vous ne remettez pas le port série COM en place. Étapes suivantes Réinstallez le port série COM. Installation du port série COM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 161 Figure 125. Installation du port série COM 3. Connectez le câble du port série COM à la carte d’E/S arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.
  • Page 162 2. Appuyez sur la patte de dégagement bleue ou sur le bouton bleu de la carte de montage, et soulevez la carte de montage pour carte d’extension de son connecteur sur la carte système en la tenant par les bords. 3.
  • Page 163 Figure 127. Installation du port VGA 3. Connectez le câble du port VGA à la carte d’E/S LC arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.
  • Page 164 Figure 128. Retrait du cache du module BOSS-N1 Étapes suivantes Remettez en place le cache du module BOSS-N1 installez le module BOSS-N1. Installation du cache du module BOSS-N1 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 165 Figure 129. Installation du cache du module BOSS-N1 Retrait du cache du support de carte BOSS-N1 Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes Appuyez et tirez sur le cache du support de carte BOSS-N1 pour le sortir du module BOSS-N1. Installation et retrait de composants du système...
  • Page 166 Figure 130. Retrait du cache du support de carte BOSS-N1 Étapes suivantes Remettez en place le cache du support de carte BOSS-N1 installez le support de carte BOSS-N1. Installation du cache du support de carte BOSS-N1 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 167 Figure 131. Installation du cache du support de carte BOSS-N1 Retrait du module BOSS-N1 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 168 Figure 132. Retrait du support de carte BOSS-N1 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 au support de carte BOSS-N1. 4. Faites glisser le disque SSD M.2 pour le sortir du support de carte BOSS-N1. Figure 133.
  • Page 169 Figure 134. Retrait du module BOSS-N1 8. Retirez les câbles d’alimentation et de transmission BOSS-N1 du module BOSS-N1. Figure 135. Retrait des câbles d’alimentation et de transmission BOSS-N1 du module BOSS-N1 Installation et retrait de composants du système...
  • Page 170 Étapes suivantes Remettez en place le module BOSS-N1 installez le cache de la carte BOSS-N1. Installation du module BOSS-N1 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
  • Page 171 Figure 137. Installation du module BOSS-N1 6. Alignez le disque SSD M.2 en l’inclinant avec le support de carte BOSS-N1. 7. Insérez le disque SSD M.2 jusqu’à ce qu’il soit correctement installé dans le support de carte BOSS-N1. 8. À l’aide d’un tournevis cruciforme nº 1 et de la vis M3x0,5x4,5 mm, fixez le disque SSD M.2 sur le support de carte BOSS-N1. Figure 138.
  • Page 172 10. Fermez le loquet de déverrouillage du support BOSS-N1 pour maintenir le support en place. Figure 139. Installation du support de carte BOSS-N1 Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Retrait du carénage BOSS-N1 Prérequis Suivez les consignes de sécurité...
  • Page 173 Figure 140. Retrait du carénage BOSS-N1 2. Retirez le carénage BOSS-N1 du module BOSS. Étapes suivantes Installation du carénage BOSS-N1. Installation du carénage BOSS-N1 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 174 Figure 141. Installation du carénage BOSS-N1 2. Poussez le carénage BOSS-N1 dans un crochet sur le bâti et serrez la vis pour fixer le carénage BOSS. Étapes suivantes 1. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Batterie du système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.
  • Page 175 Retirez les cartes de montage pour carte d’extension. Étapes 1. Pour retirer la batterie : a. Utilisez une pointe en plastique pour dégager doucement la pile du système. PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile.
  • Page 176 Figure 143. Installation de la pile du système Étapes suivantes Installez les cartes de montage pour cartes d’extension. 2. Le cas échéant, connectez les câbles à une ou plusieurs cartes d’extension. 3. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système.
  • Page 177 2. Retirez la clé USB de la carte USB interne. Figure 144. Retrait de la carte USB interne Étapes suivantes Réinstallez la carte USB interne. Installation de la carte USB interne Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 178 Figure 145. Installation de la carte USB interne Étapes suivantes Installez les cartes de montage pour cartes d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. 3. Lors du démarrage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé...
  • Page 179 Figure 146. Retrait du module du commutateur d’intrusion Étapes suivantes Réinstallez le module du commutateur d’intrusion. Installation du module du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 180 Figure 147. Installation du module du commutateur d’intrusion Étapes suivantes Installez les cartes de montage pour cartes d’extension. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Carte OCP (en option) Retrait de la carte OCP Prérequis 1.
  • Page 181 Figure 148. Retrait de la carte OCP 4. Si vous ne remplacez pas la carte OCP, installez une plaque de recouvrement. Figure 149. Installation de la plaque de recouvrement Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1.
  • Page 182 Figure 150. Retrait de la plaque de recouvrement 2. Alignez le carénage OCP avec le cache de la carte de montage 2 et installez-le dans le système. Figure 151. Mise en place du carénage OCP dans le cache de la carte de montage 2 Installation et retrait de composants du système...
  • Page 183 3. Ouvrez le loquet bleu sur la carte système. 4. Insérez la carte OCP dans son logement sur le système. 5. Poussez la carte OCP jusqu’à ce qu’elle soit branchée au connecteur de la carte système. 6. Fermez le loquet pour verrouiller la carte OCP sur le système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes.
  • Page 184 ● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis...
  • Page 185 Figure 154. Installation du cache de bloc d’alimentation Retrait d’un bloc d’alimentation Prérequis PRÉCAUTION : Le système exige un bloc d’alimentation (PSU) pour un fonctionnement normal. Sur les systèmes avec alimentation redondante, retirez et remplacez un seul bloc d’alimentation à la fois lorsque le système est sous tension. 1.
  • Page 186 Installation d’un bloc d’alimentation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Pour les systèmes prenant en charge les blocs d’alimentation redondants, assurez-vous que les deux blocs d’alimentation sont du même type et ont la même puissance de sortie maximale. REMARQUE : la puissance de sortie maximale (en watts) est indiquée sur l’étiquette du bloc d’alimentation.
  • Page 187 Mise à niveau du module TPM (Trusted Platform Module) Retrait du module TPM Prérequis REMARQUE : ● Assurez-vous que votre système d’exploitation prend en charge la version du module TPM en cours d’installation. ● Assurez-vous de télécharger et d’installer la dernière version du micrologiciel BIOS sur votre ordinateur. ●...
  • Page 188 Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2.
  • Page 189 Port série COM (s’il a été installé) Port VGA (s’il a été installé) Cartes de montage pour carte d’extension Carte USB interne (si elle a été installée) Carte OCP (si elle a été installée) Module du commutateur d’intrusion Blocs d’alimentation n. Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à...
  • Page 190 PRÉCAUTION : Veillez à ne pas endommager le bouton d’identification du système lors de la remise en place de la carte système dans le boîtier. 2. Saisissez le porte-carte système et sa broche d’arrêt, puis abaissez la carte système dans le système. 3.
  • Page 191 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, voir Guide de l’utilisateur de l’Integrated Dell Remote Access Controller.. 5. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction Easy Restore (Restauration facile) vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI...
  • Page 192 Figure 160. Retrait de la carte LOM et de la carte d’E/S arrière Installation et retrait de composants du système...
  • Page 193 Figure 161. Retrait de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Réinstallez la carte LOM et la carte d’E/S arrière. Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
  • Page 194 Figure 162. Installation de la carte LOM et de la carte d’E/S arrière Installation et retrait de composants du système...
  • Page 195 Figure 163. Installation de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans Après une intervention à l’intérieur de votre système. Panneau de configuration Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du panneau de configuration droit Prérequis 1.
  • Page 196 REMARQUE : Mémorisez le routage du câble lorsque vous retirez le panneau de configuration droit du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 164. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit.
  • Page 197 5. À l’aide d’un tournevis cruciforme nº 1, serrez les vis qui fixent le panneau de configuration droit et la gaine de câble au système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence.
  • Page 198 4. Saisissez le câble et faites glisser le panneau de configuration gauche hors du système. REMARQUE : Mémorisez le routage du câble lorsque vous retirez le panneau de configuration droit du système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence.
  • Page 199 5. À l’aide d’un tournevis cruciforme nº 1, serrez les vis qui fixent le panneau de configuration gauche et la gaine de câble au système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence.
  • Page 200 Kits de mise à niveau Le tableau répertorie les kits disponibles après-vente [APOS]. Tableau 80. Kits de mise à niveau  Kits Liens connexes d’accès aux consignes techniques Panneau Voir : Installation du panneau avant Disque SSD M.2 NVMe Voir la section : Installation du module SSD M.2 BOSS-N1 Voir : Installation du module BOSS-N1...
  • Page 201 Kit de module BOSS-N1 Le module BOSS-N1 prend en charge jusqu’à deux disques SSD M.2. Avant de commencer l’installation ou le retrait, suivez les instructions des sections Consignes de sécurité Avant d’intervenir à l’intérieur de votre système. Tableau 81. Composants du kit de module BOSS-N1  Composants du kit R760xa (quantité) Module de carte contrôleur BOSS-N1...
  • Page 202 Figure 169. Installation du cache du module BOSS-N1 Pour installer le module BOSS-N1 : 1. Installez le module BOSS-N1. Pour installer BOSS-N1, consultez les étapes 1 à 5 de la section Installation du module BOSS-N1. 2. Installez le disque SSD M.2. Pour installer le disque SSD M.2, consultez les étapes 6 à 10 de la section Installation du module BOSS BOSS-N1.
  • Page 203 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 204 Tableau 83. Tableau des câbles d’alimentation de processeur graphique (suite) Catégori Description Type Fournisseur Câble Quantité de câbles Processe NVIDIA H100 et Hauteur standard NVIDIA Type 12VH 2 x 6 + 1 x 4 2 pour RF1A et RF2A (FH) et pleine (12 emplacements + 4 en graphiqu longueur (FL) bande latérale) HH : demi-hauteur, HL : demi-longueur, FH : hauteur standard, FL : pleine longueur...
  • Page 205 Kit de carte USB interne Le kit de carte USB interne contient une carte USB interne. Pour l’installation de la carte USB interne, voir la section Installation de la carte USB interne. Figure 170. Informations sur le port de carte USB interne Kit de port COM série Le kit de port COM série contient les composants répertoriés dans le tableau.
  • Page 206 Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartes du système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
  • Page 207 Connecteurs et cavaliers de la carte système Figure 171. Connecteurs et cavaliers de la carte système Tableau 86. Connecteurs et cavaliers de la carte système  Élément Connecteur Description Rear_I/O_connector Connecteur d’E/S arrière SL10_CPU2_PB5 Connecteur PCIe 10 SL11_CPU2_PB6 Connecteur PCIe 11 SL12_CPU2_PA6 Connecteur PCIe12 Module TPM Connecteur TPM BATTERIE Pile bouton...
  • Page 208 Tableau 86. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description Signal à bande latérale PUCK PSU 1 Signal à bande latérale PUCK PSU 1 SL15_CPU1_PB8 Connecteur PCIe 15 LOM_Connector Connecteur LOM Connecteur USB interne Connecteur USB interne Connecteur PWR 0 Connecteur d’alimentation 0 Alimentation de la carte BOSS Alimentation de la carte BOSS IO_RISER1 (CPU1) Carte de montage 1...
  • Page 209 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 210 Étapes 1. Mettez hors tension le système et les périphériques qui y sont connectés. Débranchez le système de la prise électrique et déconnectez les périphériques. Retirez le capot du système. 3. Déplacez le cavalier qui se trouve sur la carte système des broches 2 et 4 aux broches 4 et 6. Remettez en place le capot du système.
  • Page 211 Diagnostics du système et codes des voyants Les voyants de diagnostic situés sur le panneau avant du système affichent l’état du système pendant le démarrage. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
  • Page 212 Tableau 88. Description des voyants LED d’état  Icône Description État Action corrective ● Reportez-vous au journal des événements système pour déterminer si le disque dur a rencontré une erreur. ● Exécutez le test de diagnostic en ligne approprié. Voyant du disque Le voyant clignote en orange si le Redémarrez le système puis exécutez les diagnostics disque dur subit une erreur.
  • Page 213 à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher. Codes indicateurs iDRAC Quick Sync 2 Le module iDRAC Quick Sync 2 (en option) se situe sur le panneau de configuration gauche écran IO avant du système.
  • Page 214 Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/ poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse manuels openmanage. Orange fixe Indique que le système est en mode de Redémarrez le système.
  • Page 215 à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
  • Page 216 Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
  • Page 217 Tableau 94. Menu Affichage (suite) Option Description Température Affiche la température du système en degrés Celsius ou Fahrenheit. Le format d’affichage peut être configuré dans le sous-menu d’accueil Configurer du menu Configurer. Codes des voyants de la carte NIC Chaque carte réseau (NIC) à l’arrière du système est munie de voyants qui indiquent des informations sur l’activité et l’état de la liaison. Le voyant d’activité...
  • Page 218 Figure 176. Voyant d’état du bloc d’alimentation 1. Poignée de l’unité d’alimentation 2. Socket 3. Loquet de déverrouillage Tableau 96. Codes de la LED d’état du bloc d’alimentation CA et CC  Codes du voyant d’alimentation État Vert Indique qu’une source d’alimentation valide est connectée au bloc d’alimentation et que celui-ci est opérationnel.
  • Page 219 Tableau 96. Codes de la LED d’état du bloc d’alimentation CA et CC (suite) Codes du voyant d’alimentation État haute tension par une configuration de sortie basse tension (et inversement), vous devez éteindre le système. PRÉCAUTION : Les blocs d’alimentation secteur prennent en charge les tensions d’entrée de 240 V et 120 V, sauf les blocs d’alimentation Titanium, qui prennent en charge uniquement la tension de 240 V.
  • Page 220 Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
  • Page 221 La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s’affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l’exécution des tests sur tous les périphériques détectés. Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes...
  • Page 222 Contacter Dell Technologies Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
  • Page 223 à partir de vos appareils et les télécharge en toute sécurité sur Dell. Ces informations sont utilisées par le support technique Dell pour résoudre le problème. ● Contact proactif : un agent du support technique Dell vous contacte à propos du dossier d’incident et vous aide à résoudre le problème.
  • Page 224 Les avantages disponibles varient en fonction des droits au service Dell achetés pour votre appareil. Pour plus d’informations sur la Passerelle de connexion sécurisée, rendez-vous sur www.dell.com/secureconnectgateway. Obtention d’aide...
  • Page 225 à iDRAC, ainsi que la gestion de votre système à distance, voir le guide Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur iDRAC). Pour plus d’informations sur les sous- commandes RACADM (Remote Access Controller Admin) et les interfaces RACADM supportées, reportez-...
  • Page 226 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage). Pour des informations sur la configuration, www.dell.com/openmanagemanuals...
