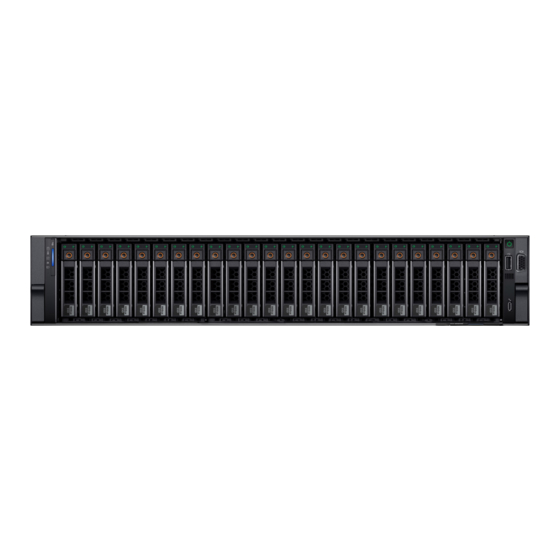

Page 1 Dell EMC PowerEdge R750xs Manuel d’installation et de maintenance Numéro de pièce détachée: E75S Series Type réglementaire: E75S001 Septembre 2021 Rév. A01...
Page 2 © 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières Chapitre 1: À propos du présent document..................7 Chapitre 2: Présentation du système PowerEdge R750xs..............8 Vue avant du système................................8 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 14 Étiquette des informations système..........................
Page 4 Installation du disque optique............................36 Carénage à air..................................38 Retrait du carénage d’aération.............................38 Installation du carénage d’aération..........................38 Ventilateurs de refroidissement............................39 Retrait d’un ventilateur..............................39 Installation d’un ventilateur............................40 Retrait du bâti des ventilateurs.............................41 Installation d’un bâti de ventilateur de refroidissement.................... 42 Retrait de la carte du bâti de ventilateur........................
Page 5 Installation du module IDSDM.............................100 Carte MicroSD..................................101 Retrait de la carte microSD............................101 Installation de la carte microSD..........................102 Carte BOSS S2 (en option)..............................103 Retrait de la carte BOSS S2............................103 Installation de la carte contrôleur BOSS-S2......................106 PERC....................................109 Retrait de l’adaptateur PERC.............................
Page 6 Codes du voyant du bloc d’alimentation......................... 149 Codes des voyants du disque............................151 Utilisation des diagnostics du système..........................152 Diagnostics du système intégré Dell.......................... 152 Chapitre 8: Obtenir de l’aide......................154 Informations sur le service de recyclage ou de fin de vie..................... 154 Contacter Dell Technologies.............................154...
Page 7: Chapitre 1: À Propos Du Présent Document
À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les caractéristiques techniques, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...
Page 8: Chapitre 2: Présentation Du Système Poweredge R750Xs
Toutes les instances de disques SAS, SATA et NVMe sont appelées disques dans ce document, sauf indication contraire. REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750xs Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750xs) sur la page de la documentation du produit. Sujets : • Vue avant du système •...
Page 9 Figure 2. Vue avant d’un système à 12 disques SAS/SATA de 3,5 pouces Figure 3. Vue avant d’un système à 16 disques SAS/SATA de 2,5 pouces Figure 4. Vue avant d’un système à 8 disques NVMe de 2,5 pouces Tableau 1. Fonctionnalités disponibles à l’avant du système Élément Ports, panneaux et Icône Description...
Page 10 Pour plus d’informations, consultez Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. Disque s.o. Permet d’installer les disques pris en charge sur votre système.
Page 11: Vue Du Panneau De Configuration Gauche
REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750xs Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750xs) sur la page de la documentation du produit. Vue du panneau de configuration gauche Figure 6. Panneau de configuration gauche avec voyant iDRAC Quick Sync 2.0 (en option) Tableau 3.
Page 12: Vue Du Panneau De Configuration Droit
3 pieds (0,91 mètre). La qualité des câbles peut affecter les performances. REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750xs Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750xs) sur la page de la documentation du produit. Présentation du système PowerEdge R750xs...
Page 13: Vue Arrière Du Système
Vue arrière du système Figure 8. Vue arrière du système Tableau 5. Vue arrière du système Élément Ports, panneaux ou Icône Description logements Logement 1 de carte Permet de connecter des cartes d’extension PCI Express. d’extension PCIe Logement 2 de carte Permet de connecter des cartes d’extension PCI Express.
Page 14: À L'intérieur Du Système
REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750xs Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750xs) sur la page de la documentation du produit. À l’intérieur du système Figure 9. À l’intérieur du système muni d’une carte de montage 1.
Page 15: Étiquette Des Informations Système
3. Logements de barrettes de mémoire 4. Carte intercalaire d’alimentation 5. Commutateur d’intrusion 6. Carte de montage 1A/1B 7. Module de disque arrière 8. Bloc d’alimentation 1 et bloc d’alimentation 2 9. Carte système 10. Dissipateur de chaleur du processeur 11.
Page 16 Figure 11. Informations de maintenance Présentation du système PowerEdge R750xs...
Page 17 Figure 12. Tâches système, échange à chaud, chargement arrière du PERC avant, informations sur la mémoire Présentation du système PowerEdge R750xs...
Page 18: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails
Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur...
Page 19: Localisation Du Code De Service Express Et Du Numéro De Série
L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
Page 20: Chapitre 3: Installation Et Configuration Initiales Du Système
Pour plus d’informations sur la gestion des paramètres de base et des fonctionnalités du système, reportez-vous au Guide de référence de l’UEFI et du BIOS pour le serveur Dell EMC PowerEdge R750xs sur la page de la documentation du produit.
Page 21: Options De Connexion À L'idrac
Guide de l’utilisateur de Dell OpenManage Deployment Toolkit disponible sur https://www.dell.com/openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur https://www.dell.com/idracmanuals pour un guide de l’utilisateur de l’iDRAC spécifique, accédez à https://www.dell.com/poweredgemanuals >...
Page 22: Ressources D'installation Du Système D'exploitation
Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le firmware depuis le site de support Dell. Pour plus d’informations sur le firmware de téléchargement, consultez la section Téléchargement des pilotes et du firmware.
Page 23: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation
Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à...
Page 24: Chapitre 4: Validation De La Configuration Minimale Pour Le Post Et De La Configuration De Gestion Des Système
POST et de la configuration de gestion des système Cette section décrit la validation de la configuration matérielle minimale pour le POST et de la configuration de gestion des système du système Dell EMC. Sujets : • Configuration minimale pour l’auto-test au démarrage (POST) •...
Page 25: Messages D'erreur
Tableau 10. Erreur de validation de la configuration (suite) Erreur Description Cause possible et Exemple recommandations Configuration Le contrôleur iDRAC a trouvé un Câble, périphérique ou Configuration manquante : adaptateur manquante élément de configuration manquant dans la composant manquant ou PERC/HBA avant de carte flottante correspondance la plus proche détectée.
Page 26 Tableau 12. Message d’erreur HWC8011 (suite) Code d’erreur HWC8011 1. Débranchez l’alimentation d’entrée. 2. Assurez-vous que la connexion des câbles et le positionnement des composants sont corrects. Si le problème persiste, contactez le prestataire de services. Catégorie Intégrité du système (HWC = Configuration matérielle) Gravité...
Page 27: Chapitre 5: Installation Et Retrait Des Composants Du Système
Installation et retrait des composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...
Page 28: Avant D'intervenir À L'intérieur De Votre Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 29: Outils Recommandés
Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : ● La clé du verrou du cadre. Cette clé n’est nécessaire que si votre système comprend un panneau. ● Tournevis cruciforme nº 1 ●...
Page 30: Installation Du Panneau Avant
Figure 17. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 31: Capot Du Système
Capot du système Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3. Débranchez le système de la prise électrique et déconnectez-le de ses périphériques. Étapes 1.
Page 32: Installation Du Capot Du Système
Figure 19. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 33: Cache Du Fond De Panier De Disques
Figure 20. Installation du capot du système Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1.
Page 34: Installation Du Capot Du Fond De Panier De Disques
Figure 21. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 35: Lecteur Optique (En Option)
Figure 22. Installation du capot du fond de panier de disques Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Lecteur optique (en option) Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du disque optique Prérequis 1.
Page 36: Installation Du Disque Optique
Figure 23. Retrait du disque optique Étapes suivantes Remettez en place le disque optique. Installation du disque optique Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 37 Figure 24. Installation du disque optique Étapes suivantes Installation du capot du système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...
Page 38: Carénage À Air
Carénage à air Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 39: Ventilateurs De Refroidissement
Figure 26. Installation du carénage d’aération Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Ventilateurs de refroidissement Retrait d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 40: Installation D'un Ventilateur
Figure 27. Retrait d’un ventilateur Étapes suivantes Remettez en place le ventilateur de refroidissement. Installation d’un ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.
Page 41: Retrait Du Bâti Des Ventilateurs
Figure 28. Installation d’un ventilateur Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait du bâti des ventilateurs Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 42: Installation D'un Bâti De Ventilateur De Refroidissement
Figure 29. Retrait du bâti des ventilateurs Étapes suivantes Replacez le bâti du ventilateur. Installation d’un bâti de ventilateur de refroidissement Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. PRÉCAUTION : Vérifiez que les câbles à l’intérieur du système sont correctement installés et maintenus par le support de fixation des câbles avant d’installer l’assemblage du bâti du ventilateur.
Page 43: Retrait De La Carte Du Bâti De Ventilateur
Figure 30. Installation d’un bâti de ventilateur de refroidissement Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la carte du bâti de ventilateur Prérequis 1.
Page 44: Installation D'une Carte De Bâti De Ventilateur
Figure 31. Retrait de la carte du bâti de ventilateur Étapes suivantes Remettez en place la carte du bâti de ventilateur. Installation d’une carte de bâti de ventilateur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 45: Supports De Paroi Latérale
Figure 32. Installation d’une carte de bâti de ventilateur Étapes suivantes 1. Remettez en place les composants suivants : Assemblage du bâti du ventilateur Carénage d’aération Capot du système 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 46: Installation Du Support De Paroi Latérale
Figure 33. Retrait du support de paroi latérale Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 47: Module Du Commutateur D'intrusion
Figure 34. Installation du support de paroi latérale Étapes suivantes Installez le carénage d’aération. Installez le cache du fond de panier. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Module du commutateur d’intrusion Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance.
Page 48: Installation Du Commutateur D'intrusion
Figure 35. Retrait du module du commutateur d’intrusion Étapes suivantes Réinstallez le module du commutateur d’intrusion. Installation du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 49: Port Série Com (En Option)
Figure 36. Installation du commutateur d’intrusion Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Port série COM (en option) Retrait du port série COM en option Prérequis 1.
Page 50: Installation Du Port Série Com En Option
Figure 37. Retrait du port série COM Étapes suivantes Réinstallez le port série COM. Installation du port série COM en option Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 51: Disques
Figure 38. Installation du port série COM Étapes suivantes Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Disques Retrait d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 52: Installation D'un Cache De Disque
Étapes suivantes Installez un disque remettez en place le cache de disque. Installation d’un cache de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant. Étapes Insérez le cache de disque dans le logement de disque jusqu’à...
Page 53: Installation Du Support De Disque Dur
Figure 41. Retrait d’un support de disque Étapes suivantes Installez un support de disque un cache de disque. Installation du support de disque dur Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.
Page 54: Retrait D'un Disque Dur Installé De Son Support
Figure 42. Installation d’un support de disque Étapes suivantes S’il a été retiré, installez le panneau avant. Retrait d’un disque dur installé de son support Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. Étapes 1.
Page 55: Installation Du Disque Dans Le Support De Disque
Figure 43. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 56: Fond De Panier De Disque
Figure 44. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Fond de panier de disque Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Fond de panier de disque Selon la configuration de votre système, les fonds de panier de disques pris en charge sont répertoriés ci-après : Tableau 13.
Page 57 Figure 45. Fond de panier SAS/SATA de 16 disques de 2,5 pouces 1. BP_DST_SB1 2. BP_PWR_CTRL (câbles d’alimentation et de transmission du fond de panier à la carte système) 3. BP_DST_SB1 4. BP_PWR_1 (de l’alimentation du fond de panier de la carte système) Figure 46.
Page 58: Retrait Du Fond De Panier De Disque
5. DST_PA2 (connecteur PCIe/NVMe) 6. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à la carte système) 7. DST_PB2 (connecteur PCIe/NVMe) Figure 48. Fond de panier SAS/SATA de 8 disques de 3,5 pouces 1. BP_PWR_1 (du PERC au fond de panier) 2.
Page 59: Installation Du Fond De Panier De Disque
Figure 49. Retrait du fond de panier de disque Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 60: Acheminement Des Câbles
Figure 50. Installation du fond de panier de disque Étapes suivantes 1. Rebranchez tous les câbles au fond de panier. Installez tous les disques. Installez le capot du fond de panier de disques. Installez le carénage d’aération. 5. Suivez la procédure décrite dans la section Après une intervention à...
Page 61 Tableau 14. Acheminement des câbles : fond de panier de 8 disques NVMe de 2,5 pouces sur la carte système (S150) avec carte de montage câblée 1A et carte BOSS S2 À DST_PA1 (connecteur de signal du fond de panier) SL1_CPU2_PB1 (connecteur de signal de la carte système) DST_PB1 (connecteur de signal du fond de panier) SL2_CPU2_PA1 (connecteur de signal de la carte système)
Page 62 Tableau 15. Acheminement des câbles : du fond de panier de 12 disques de 3,5 pouces à l’adaptateur PERC arrière avec carte de montage câblée 1A et carte BOSS S2 (suite) À PWR_1 (connecteur d’alimentation de la carte BOSS) BOSS_PWR (connecteur d’alimentation de la carte BOSS sur la carte système) Connecteur de signal de la carte BOSS SL10_PCH_PA5 (connecteur de signal de la carte BOSS sur la...
Page 63 Tableau 16. Acheminement des câbles : du fond de panier de 12 disques de 3,5 pouces à l’adaptateur PERC arrière avec carte de montage câblée 1B et carte BOSS S2 (suite) À Connecteur de signal de la carte de montage SL7_CPU1_PA4 (connecteur de signal de la carte de montage) Connecteur de signal de la carte de montage SL8_CPU1_PB4 (connecteur de signal de la carte de montage)
Page 64 Figure 55. Acheminement des câbles : du fond de panier de 8 disques SAS/SATA de 2,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 Tableau 18. Acheminement des câbles : du fond de panier de 8 disques SAS/SATA de 2,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 65 Figure 56. Acheminement des câbles : du fond de panier de 8 disques SAS/SATA de 3,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 Tableau 19. Acheminement des câbles : du fond de panier de 8 disques SAS/SATA de 3,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 66 Figure 57. Acheminement des câbles : du fond de panier de 8 disques NVMe de 2,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 Tableau 20. Acheminement des câbles : du fond de panier de 8 disques NVMe de 2,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 67 Figure 58. Acheminement des câbles : du fond de panier de 12 disques SAS/SATA de 3,5 pouces + 2 disques SAS/SATA de 2,5 pouces à la carte de montage câblée 1A et à la carte BOSS S2 Tableau 21. Acheminement des câbles : fond de panier de 12 disques SAS/SATA de 3,5 pouces + 2 disques SAS/SATA de 2,5 pouces arrière au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 68 Figure 59. Acheminement des câbles : fond de panier de 12 disques SAS/SATA de 3,5 pouces + 2 disques NVMe de 2,5 pouces avec une carte de montage câblée 1A et une carte BOSS S2 Tableau 22. Acheminement des câbles : fond de panier de 12 disques SAS/SATA de 3,5 pouces + 2 disques NVMe de 2,5 pouces avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 69 Figure 60. Acheminement des câbles : du fond de panier de 16 disques de 2,5 pouces au PERC avant avec une carte de montage 1A et une carte BOSS S2 Tableau 23. Acheminement des câbles : du fond de panier de 16 disques de 2,5 pouces au PERC avant avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 70: Mémoire Système
Figure 61. Acheminement des câbles : configuration 0 disque avec une carte de montage câblée 1A et une carte BOSS S2 Tableau 24. Acheminement des câbles : configuration 0 disque avec une carte de montage câblée 1A et une carte BOSS S2 À...
Page 71: Consignes Générales Pour L'installation Des Modules De Mémoire
Figure 62. Emplacement des sockets de mémoire Tableau 26. Tableau des mémoires prises en charge Type de Rang Capacité Tension nominale et vitesse de Vitesse de module DI la mémoire DIMM fonctionnement des barrettes DIMM par canal (DPC) Barrette 8 Go DDR4 (1,2 V), 3 200 MT/s 3 200 MT/s RDIMM...
Page 72: Retrait D'un Module De Mémoire
● Installez des barrettes de mémoire dans les sockets uniquement si un processeur est installé. ○ Pour les systèmes à processeur unique, les sockets A1 à A8 sont disponibles. ○ Pour les systèmes à double processeur, les sockets A1 à A8 et les sockets B1 à B8 sont disponibles. ●...
Page 73: Installation D'un Module De Mémoire
Figure 63. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. Installation d’un module de mémoire Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 74: Module Du Processeur Et Du Dissipateur De Chaleur
Figure 64. Installation d’un module de mémoire Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...
Page 75 Figure 65. Desserrez les vis et positionnez les câbles anti-inclinaison en position déverrouillée. 3. Retirez le module processeur et dissipateur de chaleur (PHM) du système et mettez de côté le PHM en orientant le processeur vers le haut. Figure 66. Retrait d’un module de processeur et de dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur...
Page 76: Retrait Du Processeur
Retrait du processeur Prérequis AVERTISSEMENT : Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système. Laissez-le refroidir avant de le retirer. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 77 Figure 68. Alignement des repères de la broche 1 du processeur sur le plateau 4. Soulevez le processeur pour le retirer de son support et placez-le dans le plateau du processeur. Assurez-vous que les marques PIN1 sont alignées. 5. Pliez les bords extérieurs du support pour dégager le processeur du support. REMARQUE : Veillez à...
Page 78: Installation Du Processeur
Étapes suivantes Remettez en place le processeur. Installation du processeur Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur du système. Étapes 1. Placez le processeur à l’intérieur du plateau. REMARQUE : Assurez-vous que l’indicateur de broche 1 sur le plateau du processeur est aligné...
Page 79 Figure 71. Appuyez sur les quatre côtés du support. 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Utilisez la seringue de graisse thermique fournie avec le kit du processeur pour appliquer la graisse sous la forme d’une fine spirale quadrilatérale sur la partie inférieure du dissipateur de chaleur.
Page 80 PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d’atteindre et de contaminer le socket de processeur. REMARQUE : La graisse thermique est conçue pour un usage unique. Jetez la seringue après utilisation. 6. Pour un nouveau dissipateur de chaleur, retirez le film protecteur du matériau d’interface thermique (TIM) de la base du dissipateur de chaleur.
Page 81: Installation Du Module De Dissipateur De Chaleur Du Processeur
Figure 74. Installation du dissipateur de chaleur sur le processeur Étapes suivantes Installez le module de processeur et du dissipateur de chaleur. Installez le carénage d’aération. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 82 Figure 75. Installation du module de dissipateur de chaleur du processeur 2. Réglez les câbles anti-inclinaison en position verrouillée (position vers l’extérieur), puis à l’aide du tournevis Torx n° T30, serrez les vis (8 in-lbf) sur le dissipateur de chaleur dans l’ordre ci-dessous : a.
Page 83: Cartes D'extension Et Cartes De Montage Pour Carte D'extension
Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à l’adresse www.dell.com/poweredgemanuals.
Page 84: Consignes D'installation Des Cartes D'extension
Consignes d’installation des cartes d’extension Figure 77. Connecteurs des logements de carte d’extension 1. SIG_PWR_0 (câble d’alimentation des cartes de montage 1A et 1B) 2. SL6_CPU2_PB3 (connecteur de câble PCIe des cartes de montage 1A et 1B) 3. SL5_CP2_PA1 (connecteur de câble PCIe de la carte de montage 1B) 4.
Page 85 Tableau 28. Configurations de cartes de montage pour carte d’extension (suite) Configuratio Cartes de Logements Processeur Hauteur Longueur Largeur du Alimentation montage PCIe de contrôle logement pour carte d’extension Configuration Configuration REMARQUE : Vous ne pouvez installer qu’une carte de montage câblée à la fois dans une configuration donnée. REMARQUE : R1B est une carte de montage SNAPI.
Page 86 être installées selon leur ordre de priorité en suivant celui des logements. Tableau 29. Configuration 0: R1A Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne Adaptateur externe Dell...
Page 87 4, 3, 5, 6, 1, 2 Tableau 30. Configuration 1 : R1B Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne Mellanox (NIC : 100 Gbit) 5, 6, 1...
Page 88 5, 6, 1, 4, 3, 2 Tableau 31. Configuration 2 : R1B Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Adaptateur PERC interne HBA SAS 12 Gbit/s Intel (NIC : 100 Gbit) 4, 3, 5, 6, 1...
Page 89 Tableau 32. Configuration 3 : R1A Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) Intel (NIC : 100 Gbit) 4, 3, 5, 6, 1 Mellanox (NIC : 100 Gbit) 4, 3, 5, 6, 1...
Page 90 4, 3, 5, 6, 1, 2 Tableau 33. Configuration 4 : sans carte de montage Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne HBA SAS 12 Gbit/s...
Page 91 Non pris en charge Tableau 34. Configuration 5 : sans carte de montage Type de carte Priorité du logement Nombre maximum de cartes Module de port série Dell (LP) fPERC Logement intégré Adaptateur PERC interne HBA SAS 12 Gbit/s Intel (NIC : 100 Gbit)
Page 92: Retrait Des Cartes De Montage Pour Carte D'extension
Intel (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré Intel (OCP : 1 Gbit) Logement intégré Adaptateur PERC Dell externe 1, 2 Module Dell BOSS S1 Logement intégré Samsung (SSD PCIe avec AIC) 1, 2...
Page 93 Figure 80. Retrait de la carte de montage 1A Figure 81. Retrait de la carte de montage 1B Installation et retrait des composants du système...
Page 94: Installation Des Cartes De Montage Pour Carte D'extension
Étapes suivantes Réinstallez la carte de montage pour carte d’extension. Installation des cartes de montage pour carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 95: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension
Figure 83. Installation de la carte de montage 1B Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. 3. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis...
Page 96 Figure 84. Retrait d’une carte d’extension de la carte de montage 1A Figure 85. Retrait d’une carte d’extension de la carte de montage 1B 3. Si la carte d’extension ne va pas être remplacée, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.
Page 97: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension
Figure 86. Installation de la plaque de recouvrement dans les cartes de montage 1A et 1B Étapes suivantes Le cas échéant, installez une carte d’extension dans la carte de montage pour carte d’extension. Installation d’une carte d’extension dans la carte de montage pour carte d’extension Prérequis 1.
Page 98 Figure 87. Retrait d’une plaque de recouvrement des cartes de montage 1A et 1B Figure 88. Installation de la carte d’extension dans la carte de montage 1A Installation et retrait des composants du système...
Page 99: Module Idsdm (En Option)
: la nouvelle carte est automatiquement mise à jour en reprenant le micrologiciel et la configuration de celle défectueuse. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Module IDSDM (en option) Retrait du module IDSDM Prérequis...
Page 100: Installation Du Module Idsdm
Figure 90. Retrait du module IDSDM Étapes suivantes Remettez en place le module IDSDM. Installation du module IDSDM Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 101: Carte Microsd
Figure 91. Installation du module IDSDM Étapes suivantes Installez les cartes microSD. REMARQUE : Réinstallez les cartes microSD dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait. Installez le carénage d’aération. 3. Suivez la procédure décrite dans la section Après une intervention à...
Page 102: Installation De La Carte Microsd
Figure 92. Retrait de la carte microSD Étapes suivantes Réinstallez les cartes micro Installation de la carte microSD Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 103: Carte Boss S2 (En Option)
Figure 93. Installation de la carte microSD Étapes suivantes Installez le module IDSDM. Installez le carénage d’aération. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Carte BOSS S2 (en option) Retrait de la carte BOSS S2 Prérequis 1.
Page 104 Figure 94. Retrait du support de la carte BOSS S2 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 au support de la carte BOSS S2. 4. Faites glisser le disque SSD M.2 vers le haut pour le dégager du support de la carte BOSS S2. Figure 95.
Page 105 Figure 96. Retrait du module de carte contrôleur BOSS S2 6. Retirez le câble d’alimentation du Boot Optimized Storage Subsystem et le câble de signal du Boot Optimized Storage Subsystem du module de carte contrôleur BOSS-S2. Figure 97. Retrait du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot Optimized Storage Subsystem du module de carte contrôleur BOSS-S2 7.
Page 106: Installation De La Carte Contrôleur Boss-S2
Figure 98. Retrait du cache du module BOSS S2 Étapes suivantes Remettez en place le module de carte contrôleur BOSS-S2. Installation de la carte contrôleur BOSS-S2 Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2.
Page 107 Figure 99. Installation du cache de module BOSS 2. Connectez le câble d’alimentation du Boot Optimized Storage Subsystem et le câble de signal du Boot Optimized Storage Subsystem au module de carte contrôleur BOSS-S2. Figure 100. Connexion du câble d’alimentation du Boot Optimized Storage Subsystem et du câble de signal du Boot Optimized Storage Subsystem au module de carte contrôleur BOSS-S2 3.
Page 108 6. Insérez le disque SSD M.2 jusqu’à ce qu’il soit correctement installé dans le support de la carte BOSS S2. 7. À l’aide d’un tournevis cruciforme nº 1, serrez la vis M3x0,5x4,5 mm pour fixer le disque SSD M.2 sur le support de carte BOSS-S2. Figure 101.
Page 109: Perc
Figure 103. Installation du support de la carte BOSS S2 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. PERC Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de l’adaptateur PERC Prérequis 1.
Page 110: Installation De L'adaptateur Perc
Figure 104. Retrait de l’adaptateur PERC Étapes suivantes Remettez en place l’adaptateur PERC. Installation de l’adaptateur PERC Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur du système.
Page 111: Retrait Du Module Perc Avant De Montage Arrière
Figure 105. Installation de l’adaptateur PERC 3. Insérez l’adaptateur PERC dans le logement 1 de la carte système. Étapes suivantes 1. Le cas échéant, réinstallez le carénage d’aération. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 112: Installation Du Module Perc Avant À Montage Arrière
Figure 106. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière. Installation du module PERC avant à montage arrière Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 113: Retrait Du Module Perc Avant À Montage Avant
Figure 107. Installation du module PERC avant à montage arrière Étapes suivantes Installez le bâti de ventilateur de refroidissement. 2. Le cas échéant, réinstallez le carénage d’aération. Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans la section Après une intervention à...
Page 114: Installation Du Module Perc Avant À Montage Avant
Figure 108. Retrait du module PERC avant à montage avant Étapes suivantes Réinstallez le module PERC avant à montage avant. Installation du module PERC avant à montage avant Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 115: Module De Disque Arrière
Figure 109. Installation du module PERC avant à montage avant Étapes suivantes Installation du capot du système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Module de disque arrière Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait du module de disque arrière Prérequis 1.
Page 116: Installation Du Module De Disque Arrière
Figure 110. Retrait du module de disque arrière Étapes suivantes Remettez en place le module de disque arrière. Installation du module de disque arrière Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 117: Carte Ocp (En Option)
Figure 111. Installation du module de disque arrière 2. Serrez la vis imperdable à l’aide d’un tournevis cruciforme n° 2. 3. Branchez les câbles de données et de signal sur le module de disque arrière. Étapes suivantes 1. Le cas échant,réinstallez le bâti de ventilateur.
Page 118: Installation Du Carénage Ocp
Figure 112. Retrait du carénage OCP Étapes suivantes Remettez en place le carénage OCP. Installation du carénage OCP Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 119: Retrait De La Carte Ocp
Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Retrait de la carte OCP Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 120: Installation De La Carte Ocp
Figure 114. Retrait de la carte OCP Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 121: Batterie Du Système
Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Batterie du système Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Remise en place de la batterie du système Prérequis AVERTISSEMENT : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée.
Page 122 Figure 116. Retrait de la pile du système PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. 2. Pour installer une nouvelle pile du système : a.
Page 123: Carte Usb Interne (En Option)
3. Vérifiez que la batterie fonctionne correctement, en effectuant les étapes suivantes : a. Entrez dans le programme de configuration du système, lors de l’amorçage, en appuyant sur F2. b. Entrez l’heure et la date exactes dans les champs Heure et Date du programme de configuration du système. c.
Page 124: Installation De La Clé Usb Interne
à jour en reprenant le micrologiciel et la configuration de celui remplacé. Pour plus d’informations sur la configuration du remplacement de pièces, voir le Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Fonctionnalité de disque de secours Votre système prend en charge la fonction d’alimentation de rechange, qui permet de réduire considérablement la surcharge...
Page 125: Retrait Du Cache Du Bloc D'alimentation
● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Retrait du cache du bloc d’alimentation Prérequis...
Page 126: Retrait D'un Bloc D'alimentation
Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage orange, puis maintenez la poignée du bloc d’alimentation pour faire glisser ce dernier hors de sa baie.
Page 127: Installation D'un Bloc D'alimentation
1. Si vous avez débloqué le bras de gestion des câbles, réenclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.
Page 128: Carte Intercalaire D'alimentation
Lifecycle Controller User’s Guide (Guide d’utilisation du Lifecycle Controller) surhttps://www.dell.com/idracmanuals. Carte intercalaire d’alimentation Il s’agit d’une pièce remplaçable uniquement par un technicien de maintenance. Retrait de la carte intercalaire d’alimentation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 129: Installation De La Carte Intercalaire D'alimentation
Installation de la carte intercalaire d’alimentation Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Étapes 1. Alignez les logements de la carte intercalaire d’alimentation (PIB) avec les crochets du système et faites-la glisser jusqu’à ce qu’elle soit en place.
Page 130 fournir cette clé de récupération lors du redémarrage du système ou du programme afin de pouvoir accéder aux données chiffrées qui se trouvent sur vos disques. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
Page 131: Installation De La Carte Système
Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC dans la plaquette d’informations par l’étiquette d’adresse MAC iDRAC de la carte système de remplacement. 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité.
Page 132 TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, consultez Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. 5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système.
Page 133: Module Tpm (Trusted Platform Module)
REMARQUE : Vous ne pouvez saisir le numéro de série que si le champ Numéro de série est vide. Veillez à saisir le bon numéro de série. Une fois saisi, le numéro de série ne peut pas être mis à jour ni modifié. 5.
Page 134: Initialisation Du Tpm Pour Utilisateurs
Figure 128. Installation du module TPM Initialisation du TPM pour utilisateurs Étapes 1. Initialisez le module TPM. Pour plus d’informations, voir Initialisation du TPM pour utilisateurs. 2. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Initialisation du module TPM 1.2 pour utilisateurs Étapes 1.
Page 135: Retrait Du Panneau De Configuration Gauche
Retrait du panneau de configuration gauche Prérequis 1. Suivez les consignes de sécurité répertoriées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération. 4. Le cas échéant, retirez le capot du fond de panier de disques.
Page 136: Retrait Du Panneau De Configuration Droit
REMARQUE : Procédez au routage adapté du câble pour éviter qu’il ne se coince ou s’écrase. 2. Fermez et verrouillez le loquet de guidage du câble. 3. Alignez et insérez l’assemblage de panneau de configuration gauche dans le logement correspondant du système. 4.
Page 137: Installation Du Panneau De Configuration Droit
REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence. Figure 131. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1.
Page 138 Figure 132. Installation du panneau de configuration droit Étapes suivantes Installez le carénage d’aération. Installez le capot du fond de panier de disques. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...
Page 139: Chapitre 6: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette section fournit des informations essentielles et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
Page 140 Tableau 35. Connecteurs et cavaliers de la carte système Élément Connecteur Description SYS_ID Connecteur ID système x16 (processeur 2) Logements PCIe 5 (processeur 2) OCP 3.0 x16 Connecteur OCP NIC 3.0 B3, B7, B1, B5 Barrettes DIMM pour le processeur 2, canaux E, F, G, H J_TPM Connecteur TPM...
Page 141: Paramètres Des Cavaliers De La Carte Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 142 REMARQUE : Les mots de passe existants ne sont pas désactivés (effacés) tant que le système ne s’est pas amorcé avec le cavalier de mot de passe sur les broches 4 et 6. Toutefois, avant d’attribuer un nouveau mot de passe système et/ou de configuration, vous devez remettre le cavalier sur les broches 2 et 4.
Page 143: Chapitre 7: Diagnostics Du Système Et Codes Des Voyants
Diagnostics du système et codes des voyants Cette section décrit les voyants de diagnostic sur le panneau avant du système qui affichent l’état au démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...
Page 144: Codes Des Voyants D'intégrité Du Système Et D'id Du Système
Tableau 37. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La circulation d’air externe est bloquée. Si le problème persiste, reportez-vous à la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.
Page 145: Codes Indicateurs Idrac Quick Sync 2
être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.
Page 146: Codes Du Voyant Led Idrac Direct
à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 147: Affichage De L'écran D'accueil
LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..
Page 148: Menu Affichage
Menu Affichage REMARQUE : Si vous sélectionnez une option dans le menu View (Affichage), vous devez confirmer l’option avant de passer à l’étape suivante. Tableau 43. Menu Affichage Option Description IP iDRAC Affiche les adresses IPv4 ou IPv6 de l’iDRAC9. Les adresses sont notamment : DNS (Principale et Secondaire), Passerelle, IP et Sous-réseau (IPv6 ne comporte pas de sous- réseau).
Page 149: Codes Du Voyant Du Bloc D'alimentation
Codes du voyant du bloc d’alimentation Les blocs d’alimentation secteur et CC ont une poignée translucide éclairée qui joue le rôle de LED. Cette LED indique la présence de courant ou si une panne de courant est survenue. Figure 138. Voyant d’état du bloc d’alimentation secteur 1.
Page 150 Tableau 45. Codes du voyant d’état du bloc d’alimentation secteur (suite) Codes du voyant d’alimentation État d’alimentation dont la LED clignote. Le remplacement d’un bloc d’alimentation pour créer une paire cohérente peut générer une condition d’erreur et l’arrêt inattendu du système. Pour modifier une configuration de sortie haute tension par une configuration de sortie basse tension (et inversement), vous devez éteindre le système.
Page 151: Codes Des Voyants Du Disque
Codes des voyants du disque Les LED du support du disque indiquent l’état de chaque disque. Chaque support de disque est doté de deux LED : une LED d’activité (verte) et une LED d’état (bicolore, verte/orange). La LED d’activité clignote en cas d’accès au disque. Figure 139.
Page 152: Utilisation Des Diagnostics Du Système
Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.
Page 153 Commandes du diagnostic du système Tableau 48. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à la condition de tous les périphériques détectés. Résultats Affiche les résultats de tous les tests exécutés. Intégrité du système Propose un aperçu de la performance du système actuel.
Page 154: Chapitre 8: Obtenir De L'aide
Dell propose diverses options de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet, les informations de contact Dell figurent sur la facture d’achat, le bordereau de colisage, la facture ou le catalogue de produits Dell. La disponibilité...
Page 155: Qrl (Quick Resource Locator) Pour Système Poweredge R750Xs
Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème.
Page 156: Chapitre 9: Ressources De Documentation
Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
Page 157 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).

Ce manuel est également adapté pour:

Poweredge r750xs

Dell EMC PowerEdge R750xs Manuel D'installation Et De Maintenance

Chapitre 1: À Propos du Présent Document

Chapitre 2: Présentation du Système Poweredge R750Xs

Chapitre 3: Installation et Configuration Initiales du Système

Chapitre 4: Validation de la Configuration Minimale pour le POST et de la Configuration de Gestion des Système

Chapitre 5: Installation et Retrait des Composants du Système

Chapitre 6: Cavaliers et Connecteurs

Chapitre 7: Diagnostics du Système et Codes des Voyants

Chapitre 8: Obtenir de L'aide

Chapitre 9: Ressources de Documentation

Liens rapides

Manuels Connexes pour Dell EMC PowerEdge R750xs

Sommaire des Matières pour Dell EMC PowerEdge R750xs

Ce manuel est également adapté pour:

Table des Matières
