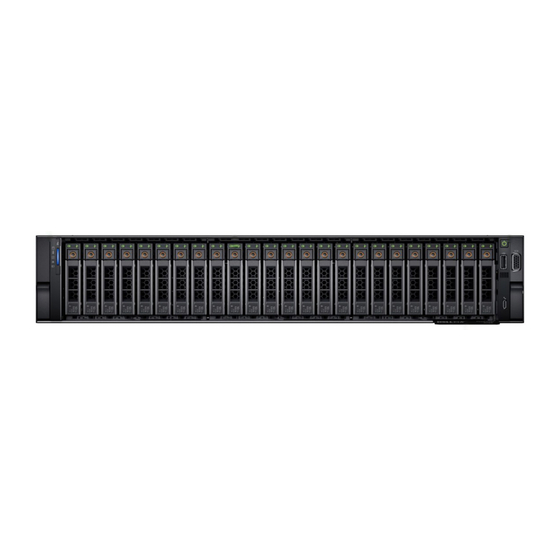

Dell EMC PowerEdge R750
Manuel d'installation et de maintenance
Modèle réglementaire: E70S
Type réglementaire: E70S001
Mai 2021
Rév. A00

Publicité

Table des Matières
loading

Manuels Connexes pour Dell EMC PowerEdge R750

Sommaire des Matières pour Dell EMC PowerEdge R750

  • Page 1 Dell EMC PowerEdge R750 Manuel d’installation et de maintenance Modèle réglementaire: E70S Type réglementaire: E70S001 Mai 2021 Rév. A00...

  • Page 2: Remarques, Précautions Et Avertissements

    © 2021 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières Chapitre 1: À propos du présent document..................8 Chapitre 2: Présentation du Système....................9 Vue avant du système................................9 Vue du panneau de configuration gauche........................11 Vue du panneau de configuration droit........................12 Vue arrière du système................................13 À l’intérieur du système............................... 18 Localisation du code de service express et du numéro de série..................
  • Page 4 Installation du carénage d’aération..........................41 Retrait du carénage d’aération du processeur graphique..................42 Installation du carénage d’aération du processeur graphique.................. 43 Retrait du capot supérieur du carénage d’aération du processeur graphique............44 Installation du capot supérieur du carénage d’aération du processeur graphique..........45 Retrait de la plaque de recouvrement du carénage d’aération du processeur graphique........46 Installation de la plaque de recouvrement du carénage d’aération du processeur graphique......
  • Page 5 Retrait du processeur..............................109 Installation du processeur............................. 111 Installation du module du processeur et du dissipateur de chaleur................ 114 Retrait du module de refroidissement liquide......................116 Installation du module de refroidissement liquide......................117 Cartes d’extension et cartes de montage pour carte d’extension................119 Consignes d’installation des cartes d’extension.......................
  • Page 6 Installation du cache de bloc d’alimentation......................197 Retrait d’un adaptateur de bloc d’alimentation......................198 Installation d’un adaptateur de bloc d’alimentation....................198 Retrait d’un bloc d’alimentation..........................199 Installation d’un bloc d’alimentation.......................... 200 Module TPM (Trusted Platform Module)........................201 Mise à niveau du module TPM (Trusted Platform Module)................... 201 Initialisation du TPM pour utilisateurs........................
  • Page 7 Diagnostics du système intégré Dell......................... 236 Chapitre 9: Obtenir de l’aide......................238 Informations sur le service de recyclage ou de fin de vie.....................238 Contacter Dell Technologies............................238 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)........... 238 QRL (Quick Resource Locator) pour système PowerEdge R750................

  • Page 8: Chapitre 1: À Propos Du Présent Document

    À propos du présent document Ce document fournit une présentation du système, des informations sur l’installation et le remplacement des composants, les caractéristiques techniques, les outils de diagnostic et les consignes à suivre pour installer certains composants. À propos du présent document...

  • Page 9: Chapitre 2: Présentation Du Système

    Présentation du Système Le serveur Dell EMC PowerEdge R750 est un système 2U à format rack et deux sockets, qui supporte les éléments suivants : ● Deux Processeurs Intel Xeon Scalable de 3e génération ● 32 logements DIMM DDR4 ● Deux blocs d’alimentation CA ou CCHT redondants ●...

  • Page 10: Élément Ports, Panneaux Et Logements

    Figure 2. Vue avant du système de 16 disques de 2,5 pouces Figure 3. Vue avant d’un système de 8 disques de 2,5 pouces Figure 4. Vue avant d’un système de 12 disques de 3,5 pouces Tableau 1. Fonctionnalités disponibles à l’avant du système Élément Ports, panneaux et Icône...

  • Page 11: Vue Du Panneau De Configuration Gauche

    REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750) sur la page de la documentation du produit. Vue du panneau de configuration gauche Figure 5. Panneau de configuration gauche sans voyant iDRAC Quick Sync 2 (en option) Tableau 2.

  • Page 12: Vue Du Panneau De Configuration Droit

    Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau.

  • Page 13: Vue Arrière Du Système

    REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750) sur la page de la documentation du produit. Vue arrière du système Figure 8. Vue arrière du système Tableau 5.

  • Page 14: Élément Ports, Panneaux Ou Logements

    Pour plus d’informations, consultez le document Dell EMC PowerEdge R750 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750) sur la page de la documentation du produit. Figure 9. Vue arrière du système avec 2 modules de disques arrière de 2,5 pouces...
  • Page 15 Permet d’installer des disques pris en charge sur le système. Pour plus d’informations sur les disques, consultez le document Dell EMC PowerEdge R750 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750) sur la page de la documentation du produit. Port USB 2.0 (1) Le port est compatible avec la technologie USB 2.0.
  • Page 16 Pour plus d’informations, consultez le document Dell EMC PowerEdge R750 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750) sur la page de la documentation du produit. Figure 10. Vue arrière du système avec module de disques arrière 4 x 2,5 pouces Tableau 7.
  • Page 17 Dell EMC PowerEdge R750) sur la page de la documentation du produit. REMARQUE : Pour plus d’informations, consultez le document Dell EMC PowerEdge R750 Technical Specifications (Caractéristiques techniques du serveur Dell EMC PowerEdge R750) sur la page de la documentation du produit. Présentation du Système...

  • Page 18: À L'intérieur Du Système

    À l’intérieur du système Figure 11. À l’intérieur du système 1. Poignée 2. Baie de module BOSS S2 3. Carte de montage 1 4. Bloc d’alimentation (PSU 1) 5. Bâti de la carte de montage 2 6. Carte système 7. Carénage d’aération 8.
  • Page 19 Figure 12. Vue interne du système avec cartes de montage pleine longueur et carénage de processeur graphique 1. Poignée 2. Baie de module BOSS S2 3. Carte de montage 1 4. Capot supérieur du carénage d’aération du processeur graphique 5. Carénage d’aération du processeur graphique 6.
  • Page 20 Figure 13. Vue interne du système avec module de refroidissement liquide 1. Poignée 2. Bloc d’alimentation (PSU 1) 3. Carte de montage 2 4. Carte système 5. Sockets de mémoire DIMM 6. Module de refroidissement liquide 7. Ventilateur 8. Fond de panier de disque 9.

  • Page 21: Localisation Du Code De Service Express Et Du Numéro De Série

    L’étiquette MEST (Mini Enterprise Service Tag) se trouve à l’arrière du système et inclut le numéro de série (ST), le code de service express (Exp Svc Code) et la date de fabrication (Mfg. Date). Le code de service express permet à Dell EMC d’orienter les appels de support vers le technicien approprié.
  • Page 22 Figure 15. Informations de maintenance Figure 16. Informations relatives à la mémoire et aux connecteurs de la carte système Présentation du Système...
  • Page 23 Figure 17. Comportement du voyant LED Figure 18. Légende des icônes Figure 19. Configuration et disposition d’un système de disques 2,5 pouces Figure 20. Configuration et disposition d’un système de disques 3,5 pouces Présentation du Système...
  • Page 24 Figure 21. Tâches du système Figure 22. Dissipateur de chaleur Figure 23. BOSS S2 Figure 24. Numéro de série express Présentation du Système...

  • Page 25: Matrice De Compatibilité Rack Et De Dimensionnement Des Rails

    Matrice de compatibilité rack et de dimensionnement des rails Pour obtenir des informations spécifiques sur les solutions de rail compatibles avec votre système, reportez-vous au document Dell EMC Enterprise Systems Rail Sizing and Rack Compatibility Matrix (Matrice de compatibilité rack et de dimensionnement des rails des systèmes d’entreprise Dell EMC) disponible sur...

  • Page 26: Chapitre 3: Installation Et Configuration Initiales Du Système

    Cette section décrit les tâches à effectuer lors de l’installation et la configuration initiales du système Dell EMC. La section suivante présente les étapes générales pour configurer le système, ainsi que les guides de référence pour obtenir des informations détaillées.

  • Page 27: Options De Connexion À L'idrac

    Guide de l’utilisateur de Dell OpenManage Deployment Toolkit disponible à l’adresse https://www.dell.com/ openmanagemanuals > OpenManage Deployment Toolkit. iDRAC Direct Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur https://www.dell.com/idracmanuals pour un guide de l’utilisateur de l’iDRAC spécifique, accédez à https://www.dell.com/poweredgemanuals >...

  • Page 28: Ressources D'installation Du Système D'exploitation

    Dell EMC PowerEdge). Options de téléchargement du micrologiciel Vous pouvez télécharger le micrologiciel depuis le site de support Dell. Pour plus d’informations sur le firmware de téléchargement, consultez la section Téléchargement des pilotes et du firmware.

  • Page 29: Options De Téléchargement Et D'installation Des Pilotes Du Système D'exploitation

    Assurez-vous d’effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel. Étapes 1. Rendez-vous sur www.dell.com/support/drivers. 2. Saisissez le numéro de série du système dans la zone Saisir un numéro de série Dell, un identifiant de produit Dell EMC ou un modèle, puis appuyez sur Entrée. REMARQUE : Si vous ne disposez pas du numéro de série, cliquez sur Parcourir tous les produits et accédez à...

  • Page 30: Chapitre 4: Validation De La Configuration Minimale Pour Le Post Et De La Configuration De Gestion Des Système

    à CTRS_SRC_SA1 et BP- aucune configuration qualifiée Dell. DST_SA1 L’élément signalé par l’erreur HWC8010 Erreur de configuration : est assemblé de manière incorrecte.

  • Page 31: Messages D'erreur

    Tableau 12. Erreur de validation de configuration (suite) Erreur Description Cause possible et recommandations Exemple Un élément ou un câble manquant Configuration est signalé dans les journaux d’erreur manquante : câble de HWC8010. Installez l’élément manquant SL PLANAR_SL8 et (câble, carte de montage, etc.). CTRL_DST_PA1 Erreur de Un élément de configuration ne répond pas...

  • Page 32: Chapitre 5: Installation Et Retrait Des Composants Du Système

    Installation et retrait des composants du système Sujets : • Consignes de sécurité • Avant d’intervenir à l’intérieur de votre système • Après une intervention à l’intérieur de votre système • Outils recommandés • Panneau avant (en option) • Capot du système •...

  • Page 33: Avant D'intervenir À L'intérieur De Votre Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 34: Outils Recommandés

    Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : ● La clé du verrou du cadre. Cette clé n’est nécessaire que si votre système comprend un panneau. ● Tournevis cruciforme nº 1 ●...

  • Page 35: Étapes Suivantes

    Figure 25. Retrait du panneau avant avec l’écran LCD Étapes suivantes Remettez en place le panneau avant. Installation du panneau avant La procédure d’installation du panneau avant est identique avec ou sans écran LCD. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 36: Capot Du Système

    Figure 26. Installation du panneau avant avec l’écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Mettez hors tension le système et les périphériques qui y sont connectés. 3.

  • Page 37: Installation Du Capot Du Système

    Figure 27. Retrait du capot du système Étapes suivantes Remettez en place le capot du système. Installation du capot du système Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 38: Cache Du Fond De Panier De Disques

    Figure 28. Installation du capot du système Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Cache du fond de panier de disques Retrait du capot du fond de panier de disques Prérequis 1.

  • Page 39: Installation Du Capot Du Fond De Panier De Disques

    Figure 29. Retrait du capot du fond de panier de disques Étapes suivantes Réinstallez le capot du fond de panier de disques. Installation du capot du fond de panier de disques Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 40 Figure 30. Installation du capot du fond de panier de disques Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installation et retrait des composants du système...

  • Page 41: Carénage D'aération

    Carénage d’aération Retrait du carénage d’aération Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération. Le système peut surchauffer rapidement, entraînant sa mise hors tension ainsi qu’une perte de données. système 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 42: Retrait Du Carénage D'aération Du Processeur Graphique

    2. Abaissez le carénage d’aération dans le système jusqu’à ce qu’il soit fermement positionné. Figure 32. Installation du carénage d’aération Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait du carénage d’aération du processeur graphique Prérequis PRÉCAUTION : Ne faites jamais fonctionner le système sans carénage d’aération.

  • Page 43: Installation Du Carénage D'aération Du Processeur Graphique

    Figure 33. Retrait du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le carénage d’aération du processeur graphique. Installation du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 44: Retrait Du Capot Supérieur Du Carénage D'aération Du Processeur Graphique

    Figure 34. Installation du carénage d’aération du processeur graphique Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Installez les cartes de montage pour carte d’extension pleine longueur. Retrait du capot supérieur du carénage d’aération du processeur graphique Prérequis PRÉCAUTION :...

  • Page 45: Installation Du Capot Supérieur Du Carénage D'aération Du Processeur Graphique

    Figure 35. Retrait du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes Réinstallez le capot supérieur du carénage d’aération du processeur graphique. Installation du capot supérieur du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 46: Retrait De La Plaque De Recouvrement Du Carénage D'aération Du Processeur Graphique

    Figure 36. Installation du capot supérieur du carénage d’aération du processeur graphique Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait de la plaque de recouvrement du carénage d’aération du processeur graphique Prérequis 1.

  • Page 47: Installation De La Plaque De Recouvrement Du Carénage D'aération Du Processeur Graphique

    Figure 37. Retrait de la plaque de recouvrement du carénage du processeur graphique Étapes suivantes Remettez le carénage d’aération du processeur graphique en place. Installation de la plaque de recouvrement du carénage d’aération du processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 48: Retrait Du Carénage D'aération Du Module De Disques Arrière

    Figure 38. Installation de la plaque de recouvrement du carénage du processeur graphique Étapes suivantes 1. Si obligatoire, installez les cartes de montage pour carte d’extension pleine longueur. Installez le capot supérieur du carénage d’aération du processeur graphique. 3. Suivez la procédure décrite dans la section Après une intervention à...

  • Page 49: Installation Du Carénage D'aération Du Module De Disques Arrière

    Figure 39. Retrait du carénage d’aération du module de disques arrière Étapes suivantes Remettez en place le carénage d’aération du module de disques arrière. Installation du carénage d’aération du module de disques arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 50: Module De Ventilation

    Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Module de ventilation Retrait de l’assemblage du bâti du ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.

  • Page 51: Retrait D'un Ventilateur

    Étapes 1. En maintenant le levier de dégagement bleu du bâti du ventilateur, alignez les rails de guidage sur les guides du système. 2. Abaissez l’assemblage du bâti du ventilateur dans le système jusqu’à ce qu’il soit correctement positionné. 3. Abaissez le levier de dégagement bleu et appuyez dessus pour verrouiller l’assemblage du bâti du ventilateur dans le système. Figure 42.

  • Page 52: Installation D'un Ventilateur

    Figure 43. Retrait d’un ventilateur Étapes suivantes Remplacement d’un ventilateur. Installation d’un ventilateur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. REMARQUE : La procédure d’installation d’un ventilateur standard (STD), d’un ventilateur hautes performances qualité...

  • Page 53: Retrait Du Ventilateur Du Module De Disques Arrière

    Figure 44. Installation d’un ventilateur Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Retrait du ventilateur du module de disques arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 54: Installation Du Ventilateur Du Module De Disques Arrière

    Figure 45. Retrait du ventilateur du module de disques arrière Étapes suivantes Remettez en place le ventilateur du module de disques arrière. Installation du ventilateur du module de disques arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 55: Support De Paroi Latérale

    Étapes suivantes Installez le carénage d’aération du module de disques arrière. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Support de paroi latérale Retrait du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure de retrait est similaire. Prérequis 1.

  • Page 56: Installation Du Support De Paroi Latérale

    Étapes suivantes Remettez en place le support de paroi latérale. Installation du support de paroi latérale Il existe deux supports de paroi latérale de chaque côté du système. La procédure d’installation est similaire. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 57: Disques

    Installez le capot du fond de panier de disques. 4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Disques Retrait d’un cache de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 58: Retrait Du Support De Disque

    Figure 50. Installation d’un cache de disque Étapes suivantes 1. S’il a été retiré, installez le panneau avant. Retrait du support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. S’il est installé, retirez le panneau avant.

  • Page 59: Installation Du Support De Disque Dur

    Figure 51. Retrait d’un support de disque Étapes suivantes Remettre en place un support de disque un cache de disque. Installation du support de disque dur Prérequis PRÉCAUTION : Avant de retirer ou d’installer un disque alors que le système fonctionne, consultez la documentation de la carte du contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’installation de disques.

  • Page 60: Retrait D'un Disque Dur Installé De Son Support

    Figure 52. Installation d’un support de disque Étapes suivantes S’il a été retiré, installez le panneau avant. Retrait d’un disque dur installé de son support Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le support de disque.

  • Page 61: Installation Du Disque Dans Le Support De Disque

    Figure 53. Retrait d’un disque dur installé de son support Étapes suivantes Installez le disque dans le support de disque. Installation du disque dans le support de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Retirez le cache du disque.

  • Page 62: Module De Disque Arrière

    Figure 54. Installation d’un disque dans un support de disque Étapes suivantes Installez un support de disque dur. Module de disque arrière Retrait du module de disques arrière 4 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 63: Installation Du Module De Disques Arrière 4 X 2,5 Pouces

    Figure 55. Retrait du module de disques arrière 4 x 2,5 pouces Étapes suivantes Remettez en place le module de disques arrière 4 x 2,5 pouces. Installation du module de disques arrière 4 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 64: Retrait Du Module De Disques Arrière 2 X 2,5 Pouces

    Figure 56. Installation du module de disques arrière 4 x 2,5 pouces Étapes suivantes 1. Connectez tous les câbles au module de disque arrière. Installez les lecteurs. 3. S’il a été retiré, installez le module BOSS 4. Le cas échéant, réinstallez le carénage d’aération.

  • Page 65: Installation Du Module De Disques Arrière 2 X 2,5 Pouces

    Figure 57. Retrait du module de disques arrière 2 x 2,5 pouces Étapes suivantes Remettez en place le module de disques arrière 2 x 2,5 pouces. Installation du module de disques arrière 2 x 2,5 pouces Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 66: Fond De Panier De Disque

    Figure 58. Installation du module de disques arrière 2 x 2,5 pouces Étapes suivantes 1. Connectez tous les câbles au module de disque arrière. Installez les lecteurs. 3. Le cas échéant, réinstallez le carénage d’aération. 4. Suivez la procédure décrite dans la section Après une intervention à...
  • Page 67 Figure 59. Fond de panier de 8 disques de 2,5 pouces 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC au fond de panier) 3. BP_DST_PA1 (connecteur PCIe/NVMe) 4. BP_ DST_PB1 (connecteur PCIe/NVMe) 5. BP_ DST_PA2 (connecteur PCIe/NVMe) 6. BP_PWR_1 (câbles d’alimentation et de transmission du fond de panier à...

  • Page 68: Retrait Du Fond De Panier De Disque

    Figure 62. Fond de panier de 24 disques de 2,5 pouces 1. DST_SA1 2. SRC_SA1 3. DST_SB1 4. BP_PWR_1 5. BP_DST_PA1 (connecteur PCIe/NVMe) 6. BP_PWR_2 7. BP_ DST_PB1 (connecteur PCIe/NVMe) 8. BP_PWR_CTRL 9. BP_ DST_PA2 (connecteur PCIe/NVMe) 10. BP_ DST_PB2 (connecteur PCIe/NVMe) Retrait du fond de panier de disque Prérequis PRÉCAUTION :...

  • Page 69: Installation Du Fond De Panier De Disque

    Figure 63. Retrait du fond de panier de disque Étapes suivantes Remettez en place le fond de panier de disques. Installation du fond de panier de disque Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 70 Figure 64. Installation du fond de panier de disque Étapes suivantes 1. Connectez les câbles du fond de panier de disques au connecteur de la carte système et du fond de panier. Installez l’assemblage du bâti du ventilateur. Installez les lecteurs.

  • Page 71: Routage Des Câbles

    Routage des câbles Figure 65. 12 disques SAS/SATA 3,5 pouces + 2 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 1 et module BOSS S2 (en option) Tableau 16. 12 disques SAS/SATA 3,5 pouces + 2 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 1 et module BOSS S2 (en option) À...
  • Page 72 Figure 66. 12 disques SAS/SATA 3,5 pouces + 2 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 2 Tableau 17. 12 disques SAS/SATA 3,5 pouces + 2 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 2 À...
  • Page 73 Figure 67. 12 disques SAS/SATA 3,5 pouces + 2 disques NVMe 2,5 pouces avec APERC sur carte de montage 1 Tableau 18. 12 disques SAS/SATA 3,5 pouces + 2 disques NVMe 2,5 pouces avec APERC sur carte de montage 1 À...
  • Page 74 Figure 68. 12 disques SAS/SATA 3,5 pouces + 2 disques NVMe 2,5 pouces avec APERC sur carte de montage 2 Tableau 19. 12 disques SAS/SATA 3,5 pouces + 2 disques NVMe 2,5 pouces avec APERC sur carte de montage 2 À...
  • Page 75 Figure 69. 12 disques SAS/SATA 3,5 pouces + 4 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 2 Tableau 20. 12 disques SAS/SATA 3,5 pouces + 4 disques SAS/SATA 2,5 pouces avec APERC sur carte de montage 2 À...
  • Page 76 Figure 70. 12 disques SAS/SATA 3,5 pouces + 4 disques NVMe 2,5 pouces avec APERC sur carte de montage 2 et module BOSS S2 (en option) Tableau 21. 12 disques SAS/SATA 3,5 pouces + 4 disques NVMe 2,5 pouces avec APERC sur carte de montage 2 et module BOSS S2 (en option) À...
  • Page 77 Figure 71. 8 disques SAS 2,5 pouces avec NVMe et fPERC Tableau 22. 8 disques SAS 2,5 pouces avec NVMe et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) SL1_CPU2_PB1 (connecteur de transmission sur la carte système) BP_DST_PA1 (connecteur de transmission du fond de panier) SL2_CPU2_PA1 (connecteur de transmission sur la carte système) BP_DST_PB1 (connecteur de transmission du fond de panier) SL3_CPU1_PB2 (connecteur de transmission sur la carte système) BP_DST_PA2 (connecteur de transmission du fond de panier) et...
  • Page 78 Figure 72. 8 disques SAS 2,5 pouces avec fPERC et carte de montage 1C Tableau 23. 8 disques SAS 2,5 pouces avec fPERC et carte de montage 1C À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_PA1 (connecteur du contrôleur fPERC) BP_DST_PA1 (connecteur de transmission du fond de panier) et BP_DST_PB1 (connecteur de transmission du fond de panier)
  • Page 79 Figure 73. 16 disques NVMe 2,5 pouces avec fPERC et carte de montage 1C Tableau 24. 16 disques NVMe 2,5 pouces avec fPERC et carte de montage 1C À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_PA1 (connecteur du contrôleur fPERC) BP_DST_PA1 (connecteur de transmission du fond de panier) et BP_DST_PB1 (connecteur de transmission du fond de panier)
  • Page 80 Figure 74. 16 disques NVMe direct 2,5 pouces Tableau 25. 16 disques NVMe direct 2,5 pouces À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) Carte de montage 3 (carte d’accès R3 sur le logement de la carte BP_DST_PA1 (connecteur de transmission du fond de panier) et de montage 3) BP_DST_PB1 (connecteur de transmission du fond de panier)
  • Page 81 Figure 75. 16 disques NVMe 2,5 pouces avec fPERC Tableau 26. 16 disques NVMe 2,5 pouces avec fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_PA1 (connecteur du contrôleur fPERC) BP_DST_PA1 (connecteur de transmission du fond de panier) et BP_DST_PB1 (connecteur de transmission du fond de panier) CTRL_SRC_PB1 (connecteur du contrôleur fPERC) BP_DST_PA2 (connecteur de transmission du fond de panier) et...
  • Page 82 Figure 76. 16 disques SAS/SATA 2,5 pouces avec fPERC Tableau 27. 16 disques SAS/SATA 2,5 pouces avec fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) BP_DST_SB1 (connecteur de transmission du fond de panier) SL3_CPU1_PB2 (connecteur de transmission sur la carte système) CTRL_DST_PA1 (connecteur d’entrée du fPERC) Figure 77.
  • Page 83 Tableau 28. 16 disques SAS/SATA 2,5 pouces avec fPERC et carte de montage 1C À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) BP_DST_SB1 (connecteur de transmission du fond de panier) et BP_DST_PB1 (connecteur de transmission du fond de panier) SL1_CPU2_PB1 (connecteur de transmission sur la carte système) CTRL_DST_PA1 (connecteur d’entrée du fPERC) SL3_CPU1_PB2 (connecteur de transmission sur la carte système)
  • Page 84 Figure 79. 24 disques SAS/SATA 2,5 pouces avec module d’extension et fPERC Tableau 30. 24 disques SAS/SATA 2,5 pouces avec module d’extension et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_PB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du fond de panier) SL3_CPU1_PB2 (connecteur de transmission sur la carte système) CTRL_DST_PA1 (connecteur d’entrée du fPERC)
  • Page 85 Tableau 31. 24 disques SAS/SATA 2,5 pouces avec module d’extension, fPERC et carte de montage 1C À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du fond de panier) SL1_CPU2_PB1 (connecteur de transmission sur la carte système) CTRL_DST_PA1 (connecteur d’entrée du fPERC) SIG_PWR_2 (connecteur d’alimentation de la carte système)
  • Page 86 Figure 82. 24 disques SAS/SATA 2,5 pouces avec double contrôleur, module d’extension, fPERC et APERC sur carte de montage 1 Tableau 33. 24 disques SAS/SATA 2,5 pouces avec double contrôleur, module d’extension, fPERC et APERC sur carte de montage 1 À...
  • Page 87 Figure 83. 24 disques SAS/SATA 2,5 pouces avec double contrôleur, module d’extension, fPERC et APERC sur carte de montage 2 Tableau 34. 24 disques SAS/SATA 2,5 pouces avec double contrôleur, module d’extension, fPERC et APERC sur carte de montage 2 À...
  • Page 88 Figure 84. 24 disques SAS/SATA 2,5 pouces + 2 disques SAS 2,5 pouces avec module d’extension et fPERC Tableau 35. 24 disques SAS/SATA 2,5 pouces + 2 disques SAS 2,5 pouces avec module d’extension et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du...
  • Page 89 Figure 85. 24 disques SAS/SATA 2,5 pouces + 2 disques NVMe 2,5 pouces avec module d’extension et fPERC Tableau 36. 24 disques SAS/SATA 2,5 pouces + 2 disques NVMe 2,5 pouces avec module d’extension et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du...
  • Page 90 Figure 86. 24 disques SAS/SATA 2,5 pouces + 4 disques SAS 2,5 pouces avec module d’extension et fPERC Tableau 37. 24 disques SAS/SATA 2,5 pouces + 4 disques SAS 2,5 pouces avec module d’extension et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du...
  • Page 91 Figure 87. 24 disques SAS/SATA 2,5 pouces + 4 disques NVMe 2,5 pouces avec module d’extension et fPERC Tableau 38. 24 disques SAS/SATA 2,5 pouces + 4 disques NVMe 2,5 pouces avec module d’extension et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du...
  • Page 92 Figure 88. 24 disques SAS/SATA 2,5 pouces avec contrôleur séparé, module d’extension, APERC sur R1 et fPERC Tableau 39. 24 disques SAS/SATA 2,5 pouces avec contrôleur séparé, module d’extension, APERC sur R1 et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du...

  • Page 93: Module Perc

    Figure 89. 24 disques SAS/SATA 2,5 pouces avec contrôleur séparé, module d’extension, APERC sur R2 et fPERC Tableau 40. 24 disques SAS/SATA 2,5 pouces avec contrôleur séparé, module d’extension, APERC sur R2 et fPERC À SIG_PWR_1 (connecteur d’alimentation de la carte système) BP_PWR_1 (connecteur d’alimentation du fond de panier) CTRL_SRC_SB1 (connecteur du contrôleur fPERC) DST_SB1 (connecteur de transmission du module d’extension du...

  • Page 94: Étapes Suivantes

    Figure 90. Retrait du module PERC avant de montage arrière Étapes suivantes Réinstallez le module PERC avant à montage arrière. Installation du module PERC avant à montage arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2.

  • Page 95: Retrait Du Module De L'adaptateur Perc

    Figure 91. Installation du module PERC avant à montage arrière Étapes suivantes 1. S’il a été retiré, installez le fond de panier des disques. 2. S’il est installé, retirez le carénage d’aération retirez le carénage d’aération du processeur graphique. Installez le capot du fond de panier de disques.
  • Page 96 Figure 92. Retrait du module APERC 4. Si le module APERC n’est pas remis en place, installez une plaque de recouvrement et fermez le loquet de verrouillage de la carte. Figure 93. Installation de la plaque de recouvrement Étapes suivantes Remettez le module APERC en place.

  • Page 97: Installation Du Module De L'adaptateur Perc

    Installation du module de l’adaptateur PERC Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la carte de montage pour carte d’extension.

  • Page 98: Mémoire Système

    Figure 95. Installation du module APERC Étapes suivantes 1. Connectez les câbles au module APERC. Installez la carte de montage pour carte d’extension. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Mémoire système Instructions relatives à...
  • Page 99 Figure 96. Canaux de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 41. Canaux de mémoire Processeur Canal A Canal B Canal C Canal D Canal E Canal F Canal G Canal H Processeur Logement Emplacem Emplacemen Logements Logements A2 Emplaceme...

  • Page 100: Consignes Générales Pour L'installation Des Modules De Mémoire

    Tableau 42. Tableau des mémoires prises en charge (suite) Type de Rang Capacité Tension nominale Vitesse de fonctionnement module DIMM et vitesse de la 1 barrette DIMM 2 barrettes DIMM mémoire DIMM par canal (DPC) par canal (DPC) Mémoire 128 Go, 256 Go et DDR4 (1,2 V), 3 200 MT/s 3 200 MT/s...

  • Page 101: Mémoire Permanente Intel Série 200 (Bps)Consignes D'installation Mémoire Permanente Intel Série 200 (Bps)

    Pour plus d’informations sur les configurations de mémoire permanente Intel série 200 (BPS) supportées, consultez le document Dell EMC Intel Persistent Memory 200 series (BPS) User’s Guide (Guide de l’utilisateur de la mémoire permanente Dell EMC Intel série 200 (BPS)) sur https://www.dell.com/support/home/products/server_int/server_int_poweredge.
  • Page 102 Tableau 44. Mémoire permanente Intel série 200 (BPS) supportée pour les configurations à deux processeurs (suite) Configuration Description par Règles d’installation de mémoire processeur RDIMM ou LRDIMM Mémoire permanente Intel série 200 (BPS) Configuration 3 8 barrettes RDIMM, Processeur 1 {A1, 2, 3, 4, 5, 6, 7, 8}, Processeur1 {A9} 1 barrette de Mémoire Processeur 2 {B1, 2, 3, 4, 5, 6, 7, 8}...
  • Page 103 Tableau 46. Mémoire permanente Intel série 200 (BPS), configuration 2 : 6 barrettes RDIMM/LRDIMM et 1 barrette de Mémoire permanente Intel série 200 (BPS) par processeur Nbre total Nbre total de Capacité de Capacité de Capacité de Capacité de Modes supportés barrettes DIM 1 barrette R/ 1 mémoire...
  • Page 104 Tableau 48. Mémoire permanente Intel série 200 (BPS), configuration 4 : 8 barrettes RDIMM/LRDIMM et 4 barrettes de Mémoire permanente Intel série 200 (BPS) par processeur Nbre total Nbre total de Capacité de Capacité de Capacité de Capacité de Modes supportés barrettes DIM 1 barrette R/ 1 mémoire...

  • Page 105: Retrait D'un Module De Mémoire

    Tableau 50. Mémoire permanente Intel série 200 (BPS), configuration 6 : 12 barrettes RDIMM/LRDIMM et 2 barrettes de Mémoire permanente Intel série 200 (BPS) par processeur Nbre total Nbre total de Capacité de Capacité de Capacité de Capacité de Modes supportés barrettes DIM 1 barrette R/ 1 mémoire...

  • Page 106: Installation D'un Module De Mémoire

    Figure 97. Retrait d’un module de mémoire Étapes suivantes Remettez en place le module de mémoire. Installation d’un module de mémoire Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 107: Module Du Processeur Et Du Dissipateur De Chaleur

    Figure 98. Installation d’un module de mémoire Étapes suivantes Installez le carénage d’aération installez le carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. 3. Pour vérifier si le module de mémoire a été correctement installé, appuyez sur la touche F2 et accédez au Menu principal de la configuration système >...
  • Page 108 2. Placez les câbles anti-inclinaison en position déverrouillée (vers l’intérieur). Figure 99. Retrait du module du dissipateur de chaleur du processeur 3. Soulevez le module PHM pour le sortir du système et mettez-le de côté avec le processeur orienté vers le haut. Installation et retrait des composants du système...

  • Page 109: Retrait Du Processeur

    Figure 100. Retrait d’un dissipateur de chaleur Étapes suivantes Si vous retirez uniquement un dissipateur de chaleur défectueux, remettez en place le nouveau dissipateur ; sinon, retirez le processeur. Retrait du processeur Prérequis AVERTISSEMENT : Retirez le processeur du module du dissipateur de chaleur du processeur (PHM) uniquement si vous remplacez le processeur ou le dissipateur de chaleur.
  • Page 110 REMARQUE : Assurez-vous de maintenir le clip de fixation sur le dissipateur de chaleur lorsque vous soulevez le levier de séparation du TIM. Figure 101. Levage du levier de séparation du TIM REMARQUE : Assurez-vous de ramener le levier de séparation du TIM à sa position d’origine. 4.

  • Page 111: Installation Du Processeur

    Installation du processeur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération installez le carénage d’aération du processeur graphique.
  • Page 112 Figure 104. Appui sur les quatre côtés du clip de fixation 4. Si vous utilisez un dissipateur de chaleur existant, retirez la graisse thermique qui recouvre le dissipateur de chaleur à l’aide d’un chiffon doux non pelucheux. 5. Utilisez la seringue de graisse thermique fournie avec le kit de processeur pour appliquer la graisse sous la forme d’une fine spirale sur la partie inférieure du dissipateur de chaleur.
  • Page 113 Figure 105. Application de graisse thermique 6. Pour un nouveau dissipateur de chaleur, retirez le film protecteur du matériau d’interface thermique (TIM) de la base du dissipateur de chaleur. Figure 106. Retrait du film protecteur du matériau d’interface thermique (TIM) 7.

  • Page 114: Installation Du Module Du Processeur Et Du Dissipateur De Chaleur

    REMARQUE : ● Assurez-vous que les éléments de verrouillage du clip de fixation et du dissipateur de chaleur sont alignés pendant l’assemblage. ● Veillez à aligner l’indicateur de broche 1 du dissipateur de chaleur sur l’indicateur de broche 1 du clip de fixation pour ensuite placer le dissipateur de chaleur sur le clip de fixation.
  • Page 115 Étapes 1. Placez les câbles anti-inclinaison en position déverrouillée sur le dissipateur de chaleur (vers l’intérieur). 2. Alignez l’indicateur de broche 1 du dissipateur de chaleur à la carte système, puis placez le module du dissipateur de chaleur du processeur (PHM) sur le socket du processeur. PRÉCAUTION : N’appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.

  • Page 116: Retrait Du Module De Refroidissement Liquide

    Figure 109. Mise en place des câbles anti-inclinaison en position verrouillée et serrage des vis Étapes suivantes Installez le carénage d’aération installez le carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.

  • Page 117: Installation Du Module De Refroidissement Liquide

    6. À l’aide d’un tournevis Torx T30, desserrez les vis imperdables du module de refroidissement liquide. REMARQUE : Assurez-vous que les câbles anti-inclinaison sur le module de refroidissement liquide sont en position verrouillée lorsque vous desserrez les vis imperdables. 7. Placez les câbles anti-inclinaison sur le module de refroidissement liquide en position déverrouillée et soulevez le module de refroidissement liquide pour le sortir du système.
  • Page 118 REMARQUE : Assurez-vous que les câbles anti-inclinaison sur le module de refroidissement liquide sont en position déverrouillée. Étapes 1. Alignez le module de refroidissement liquide sur les vis à entretoise de la carte système. REMARQUE : Assurez-vous que les tubes et le câble de détection des fuites du module de refroidissement liquide sont placés vers l’arrière du système.

  • Page 119: Cartes D'extension Et Cartes De Montage Pour Carte D'extension

    Cela n’empêche pas votre système d’être mis sous tension. Toutefois, si une pause F1/F2 se produit avec affichage d’un message d’erreur, consultez la section Dépannage des cartes d’extension du document Dell EMC PowerEdge Servers Troubleshooting Guide (Guide de dépannage des serveurs Dell EMC PowerEdge) à l’adresse www.dell.com/poweredgemanuals.

  • Page 120: Consignes D'installation Des Cartes D'extension

    Consignes d’installation des cartes d’extension Figure 112. Connecteurs des logements de carte d’extension 1. Carte de montage 4 (logements 7 et 8) 2. Carte de montage 3 (logements 4 et 5) 3. Carte de montage 2 (logements 3 et 6) 4.
  • Page 121 Tableau 51. Configurations de la carte de montage (suite) Configurations Cartes de Logements Processeur de Hauteur Longueur Largeur du montage pour PCIe contrôle logement carte d’extension Processeur 2 Hauteur Pleine longueur standard, double largeur Configuration 2-2. Processeur 1 Hauteur standard Demi-longueur avec 4x hauteur 3 et 6 Processeur 1 et 2 Profil bas...
  • Page 122 Tableau 51. Configurations de la carte de montage (suite) Configurations Cartes de Logements Processeur de Hauteur Longueur Largeur du montage pour PCIe contrôle logement carte d’extension Configuration 8 1 et 2 Processeur 1 Hauteur standard Demi-longueur x8 + x8 avec 2x hauteur Processeur 1 Profil bas Demi-longueur...
  • Page 123 Figure 115. Carte de montage 1C 1. Logement 2 2. Logement 1 Figure 116. Carte de montage 1A pleine longueur 1. Logement 2 Figure 117. Carte de montage 1C pleine longueur 1. Logement 2 2. Logement 1 Installation et retrait des composants du système...
  • Page 124 Figure 118. Carte de montage 2A 1. Logement 3 2. Logement 6 Figure 119. Carte de montage 2B (SNAPi) 1. Logement 3 2. Logement 6 Figure 120. Carte de montage 3A 1. Logement 5 Installation et retrait des composants du système...
  • Page 125 Figure 121. Carte de montage 3B 1. Logement 5 2. Logement 4 Figure 122. Carte de montage 4A 1. Logement 7 Figure 123. Carte de montage 4B 1. Logement 7 2. Logement 8 Installation et retrait des composants du système...

  • Page 126: Priorité Du Logement

    Figure 124. Carte de montage 4A pleine longueur 1. Logement 7 REMARQUE : Les logements de carte d’extension ne sont pas échangeables à chaud. Le tableau suivant présente des consignes d’installation des cartes d’extension afin d’assurer une installation et un refroidissement corrects.
  • Page 127 Tableau 52. Configuration 0 : R1B + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 1 Gbit) 7, 2, 1 Mellanox (OCP : 25 Gbit) Logement intégré SolarFlare (OCP : 25 Gbit) Logement intégré Broadcom (OCP : 25 Gbit) Logement intégré...
  • Page 128 Tableau 53. Configuration 1 : R1B + R2A + R3B + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Emulex (HBA : FC32) 6, 3 Qlogic (HBA : FC32) 6, 3 Emulex (HBA : FC16) 5, 4, 7, 2, 1 QLogic (HBA : FC16) 5, 4, 7, 2, 1 Emulex (HBA : FC16)
  • Page 129 Tableau 54. Configuration 2-1 : R1A + R2A + R3B + R4A (pleine longueur) Type de carte Priorité du logement Nombre maximum de cartes Inventec (VGA) 4, 8 Inventec (de série) 4, 8 NVIDIA (processeur graphique A100) 7, 2 NVIDIA (processeur graphique RTX-A40) 7, 2 NVIDIA (processeur graphique T4) NVIDIA (processeur graphique M10)
  • Page 130 Tableau 54. Configuration 2-1 : R1A + R2A + R3B + R4A (pleine longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Qlogic - Marvell (NIC : 10 Gbit) 6, 3 Broadcom (NIC : 10 Gbit) 6, 3 Intel (NIC : 10 Gbit) 6, 3 Qlogic - Marvell (NIC : 10 Gbit)
  • Page 131 Tableau 55. Configuration 2-2 : R1A + R2A + R3B + R4A (demi-longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (HBA FPERC 11) Logement intégré Foxconn (APERC 10.15) Foxconn (APERC 11) Inventec (APERC 10.15) Foxconn (HBA APERC 11) Mellanox (NIC : 100 Gbit) 7, 2 Mellanox (NIC : 100 Gbit)
  • Page 132 Tableau 55. Configuration 2-2 : R1A + R2A + R3B + R4A (demi-longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (NIC : VPI HDR100) 6, 3 Mellanox (NIC : VPI HDR) 7, 2 Mellanox (NIC : VPI HDR) 6, 3 Mellanox (OCP : 25 Gbit) Logement intégré...
  • Page 133 Tableau 56. Configuration 3-1 : R1A + R2B + R3B + R4A (pleine longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes SolarFlare (NIC : 25 Git) Broadcom (NIC : 25 Gbit) Intel (NIC : 25 Gbit) Qlogic - Marvell (NIC : 25 Gbit) Emulex (HBA : FC32) 5, 4, 7, 2...
  • Page 134 Tableau 56. Configuration 3-1 : R1A + R2B + R3B + R4A (pleine longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (adaptateur externe) Foxconn (adaptateur externe) 5, 4, 7, 2, 6 Inventec (BOSS 1.5) Logement intégré Samsung (SSD PCIe) 5, 4, 7, 2 Tableau 57.
  • Page 135 Tableau 57. Configuration 3-2 : R1A + R2B + R3B + R4A (demi-longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 10 Gbit) 5, 4, 7, 2 Qlogic - Marvell (NIC : 10 Gbit) Broadcom (NIC : 10 Gbit) Intel (NIC : 10 Gbit) Broadcom (NIC : 1 Gbit)
  • Page 136 Tableau 58. Configuration 4-1 : R1C + R2A + R3A + R4A (pleine longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Inventec (FPERC 10.15) Logement intégré Foxconn (FPERC 10.15) Logement intégré Foxconn (FPERC 11) Logement intégré Foxconn (HBA FPERC 11) Logement intégré...
  • Page 137 Tableau 58. Configuration 4-1 : R1C + R2A + R3A + R4A (pleine longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Mellanox (NIC : VPI HDR) 5, 7, 2, 1 Mellanox (NIC : VPI HDR) 6, 3 Mellanox (OCP : 25 Gbit) Logement intégré...
  • Page 138 Tableau 59. Configuration 4-2 : R1C + R2A + R3A + R4A (demi-longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Broadcom (NIC : 25 Gbit) 6, 3 Intel (NIC : 25 Gbit) 6, 3 Qlogic - Marvell (NIC : 25 Gbit) 6, 3 Emulex (HBA : FC32) 5, 7, 2, 1...
  • Page 139 Tableau 59. Configuration 4-2 : R1C + R2A + R3A + R4A (demi-longueur) (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 1 Gbit) Logement intégré Foxconn (adaptateur externe) 5, 7, 2, 1 Foxconn (adaptateur externe) 6, 3 Foxconn (adaptateur externe) 5, 7, 2, 1, 6, 3...
  • Page 140 Tableau 60. Configuration 5 : R2A + R4A (suite) Type de carte Priorité du logement Nombre maximum de cartes Qlogic - Marvell (NIC : 10 Gbit) Qlogic - Marvell (NIC : 10 Gbit) 6, 3 Broadcom (NIC : 10 Gbit) 6, 3 Intel (NIC : 10 Gbit) 6, 3...
  • Page 141 Tableau 61. Configuration 6 : R1B + R2A + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Foxconn (HBA APERC 11) 2, 1, 3 Mellanox (NIC : 100 Gbit) 6, 3 SolarFlare (NIC : 25 Git) 7, 2, 1 Broadcom (NIC : 25 Gbit) 7, 2, 1...
  • Page 142 Tableau 61. Configuration 6 : R1B + R2A + R4B (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (OCP : 10 Gbit) Logement intégré QLogic (OCP : 10 Gbit) Logement intégré Broadcom (OCP : 1 Gbit) Logement intégré...
  • Page 143 Tableau 62. Configuration 7 : R2A + R4B avec cartes d’accès R1 et R3 (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 10 Gbit) 6, 3 Broadcom (NIC : 1 Gbit) Intel (NIC : 1 Gbit) Broadcom (NIC : 1 Gbit) 6, 3 Intel (NIC : 1 Gbit)
  • Page 144 Tableau 63. Configuration 8 : R1B + R2A (suite) Type de carte Priorité du logement Nombre maximum de cartes Intel (NIC : 25 Gbit) Qlogic - Marvell (NIC : 25 Gbit) Emulex (HBA : FC32) 2, 1 Qlogic (HBA : FC32) 2, 1 Emulex (HBA : FC32) Qlogic (HBA : FC32)
  • Page 145 Tableau 64. Configuration 9 : R2A Type de carte Priorité du logement Nombre maximum de cartes Inventec (de série) Foxconn (APERC 10.15) Foxconn (APERC 11) Inventec (APERC 10.15) Foxconn (HBA APERC 11) Mellanox (NIC : 100 Gbit) Mellanox (NIC : 25 Gbit) SolarFlare (NIC : 25 Git) Broadcom (NIC : 25 Gbit) Intel (NIC : 25 Gbit)

  • Page 146: Retrait Des Cartes De Montage Pour Carte D'extension

    Retrait des cartes de montage pour carte d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez le carénage d’aération installez le carénage d’aération du processeur graphique.
  • Page 147 Figure 126. Retrait de la carte de montage pour carte d’extension (carte de montage 3) Figure 127. Retrait de la carte de montage pour carte d’extension (carte de montage 2) Installation et retrait des composants du système...
  • Page 148 Figure 128. Retrait de la carte de montage pour carte d’extension (carte de montage 4) 3. Si les cartes de montage ne sont pas remises en place, installez les caches des cartes de montage et. Si obligatoire, serrez les vis imperdables.
  • Page 149 Figure 130. Installation du cache de la carte de montage 2 Figure 131. Installation du cache de la carte de montage 3 Installation et retrait des composants du système...

  • Page 150: Installation Des Cartes De Montage Pour Carte D'extension

    N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 151 Figure 133. Retrait du cache de la carte de montage 2 Figure 134. Retrait du cache de la carte de montage 1 Installation et retrait des composants du système...
  • Page 152 Figure 135. Retrait du cache de la carte de montage 3 Figure 136. Retrait du cache de la carte de montage 4 2. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 3.
  • Page 153 Figure 137. Installation de la carte de montage pour carte d’extension (carte de montage 2) Figure 138. Installation de la carte de montage pour carte d’extension (carte de montage 1) Installation et retrait des composants du système...
  • Page 154 Figure 139. Installation de la carte de montage pour carte d’extension (carte de montage 3) Figure 140. Installation de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes 1. Si nécessaire, reconnectez les câbles à la carte d’extension. Installez le carénage d’aération installez le carénage d’aération du processeur graphique.

  • Page 155: Retrait De La Carte D'extension Hors De La Carte De Montage Pour Cartes D'extension

    Retrait de la carte d’extension hors de la carte de montage pour cartes d’extension Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.

  • Page 156: Installation D'une Carte D'extension Dans La Carte De Montage Pour Carte D'extension

    N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 157 Figure 143. Retrait de la plaque de recouvrement 3. En tenant la carte par les bords, alignez-la avec le connecteur sur la carte de montage. 4. Insérez fermement la carte dans le connecteur de carte d’extension, jusqu’à ce qu’elle soit correctement positionnée. 5.

  • Page 158: Retrait Des Cartes De Montage Pour Carte D'extension Pleine Longueur

    Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension. Installez les cartes de montage pour carte d’extension. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. 4. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait des cartes de montage pour carte d’extension pleine longueur Prérequis 1.
  • Page 159 Figure 146. Retrait de la carte de montage pour carte d’extension (carte de montage 4) 2. Si les cartes de montage ne sont pas remises en place, installez les caches des cartes de montage et serrez les vis imperdables. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.

  • Page 160: Étapes Suivantes

    Figure 148. Installation du cache de la carte de montage 4 Étapes suivantes Réinstallez la carte de montage pour carte d’extension pleine longueur. Installation des cartes de montage pour carte d’extension pleine longueur Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.
  • Page 161 Figure 149. Retrait du cache de la carte de montage 1 Figure 150. Retrait du cache de la carte de montage 4 2. Pour installer les cartes de montage pour carte d’extension pleine longueur : a. Branchez le câble du processeur graphique à la carte système. b.
  • Page 162 Figure 151. Installation de la carte de montage pour carte d’extension (carte de montage 1) Figure 152. Installation de la carte de montage pour carte d’extension (carte de montage 4) Étapes suivantes 1. Le cas échéant, connectez les câbles à la carte d’extension ou à la carte système. 2.

  • Page 163: Retrait D'un Processeur Graphique

    Retrait d’un processeur graphique Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’ils sont branchés, déconnectez les câbles de la carte d’extension. Retirez le capot supérieur du carénage d’aération du processeur graphique.
  • Page 164 Figure 154. Retrait du processeur graphique de la carte de montage 4 3. Si vous retirez définitivement le processeur graphique, installez une plaque de recouvrement. REMARQUE : Vous devez installer une plaque de recouvrement sur un logement de carte d’extension vide pour conserver la certification FCC (Federal Communications Commission) du système.

  • Page 165: Installation D'un Processeur Graphique

    N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 166 également l’infiltration de la poussière et d’autres particules dans le système et contribuent au refroidissement et à la circulation d’air à l’intérieur du système. Figure 156. Retrait de la plaque de recouvrement 2. Pour installer le processeur graphique dans la carte de montage 1 : a.
  • Page 167 Figure 157. Installation du processeur graphique dans la carte de montage 1 3. Pour installer le processeur graphique dans la carte de montage 4 : a. Alignez le connecteur du processeur graphique sur celui de la carte de montage. b. Insérez le processeur graphique dans la carte de montage jusqu’à ce qu’il soit correctement positionné. c.

  • Page 168: Retrait Des Cartes D'accès R1 Et R3

    Figure 158. Installation du processeur graphique dans la carte de montage 4 Étapes suivantes 1. S’il a été retiré, réinstallez le carénage d’aération du processeur graphique. Installez la carte de montage pour carte d’extension pleine longueur. installez la plaque de recouvrement du carénage d’aération du processeur graphique.

  • Page 169: Installation Des Cartes D'accès R1 Et R3

    Figure 159. Retrait de la carte d’accès R1 Figure 160. Retrait de la carte d’accès R3 Étapes suivantes Remettez les cartes d’accès en place. Installation des cartes d’accès R1 et R3 Les cartes d’accès R1 et R3 sont uniquement supportées sur une configuration à connexion directe de 16 disques NVMe 2,5 pouces. Prérequis 1.
  • Page 170 6. Déconnectez les câbles des cartes d’accès du fond de panier de disques. Étapes 1. Saisissez les cartes d’accès par les bords et alignez leur trou sur les guides de la carte système. 2. Abaissez les cartes d’accès et appuyez dessus jusqu’à ce que leur connecteur soit correctement positionné sur le connecteur de la carte système.

  • Page 171: Port Série Com (En Option)

    Port série COM (en option) Retrait du port série COM La procédure de retrait du port série COM des cartes de montage 3 et 4 est identique. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 172: Installation Du Port Série Com

    Figure 164. Retrait du port série COM 5. Installez la plaque de recouvrement si vous ne remettez pas le port série COM en place. Étapes suivantes Réinstallez le port série COM. Installation du port série COM La procédure d’installation du port série COM des cartes de montage 3 et 4 est identique. Prérequis 1.
  • Page 173 Figure 165. Installation du port série COM 3. Connectez le câble du port série COM à la carte d’E/S arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.

  • Page 174: Port Vga Pour Module De Refroidissement Liquide (En Option)

    Port VGA pour module de refroidissement liquide (en option) Retrait du port VGA La procédure de retrait du port VGA des cartes de montage 3 et 4 est identique. Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 175: Installation Du Port Vga

    Figure 168. Retrait du port VGA 5. Installez la plaque de recouvrement si vous ne remettez pas le port VGA en place. Étapes suivantes Remettez le port VGA en place. Installation du port VGA La procédure d’installation du port VGA des cartes de montage 3 et 4 est identique. Prérequis 1.
  • Page 176 Figure 169. Installation du port VGA 3. Connectez le câble du port VGA à la carte d’E/S LC arrière. 4. Saisissez la carte de montage pour carte d’extension par les bords ou les ergots et alignez ses trous sur les guides de la carte système. 5.

  • Page 177: Module Idsdm (En Option)

    Étapes suivantes Installez le carénage d’aération installez le carénage d’aération du processeur graphique. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Module IDSDM (en option) Retrait du module IDSDM Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 178: Carte Microsd

    Étapes 1. Repérez le connecteur IDSDM sur la carte système. REMARQUE : Pour plus d’informations sur l’emplacement exact du module IDSDM sur la carte système, consultez la section Connecteurs et cavaliers de la carte système. 2. Alignez le module IDSDM avec le connecteur situé sur la carte système. 3.

  • Page 179: Installation De La Carte Microsd

    Figure 173. Retrait de la carte microSD Étapes suivantes Réinstallez les cartes micro Installation de la carte microSD Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système.

  • Page 180: Module Boss S2 (En Option)

    Figure 174. Installation de la carte microSD Étapes suivantes Installez le module IDSDM. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Module BOSS S2 (en option) Retrait du cache du module BOSS S2 Prérequis Suivez les instructions indiquées dans la section Consignes de...

  • Page 181: Installation Du Cache Du Module Boss S2

    Figure 175. Retrait du cache du module BOSS S2 Étapes suivantes Remettez en place le cache du module BOSS S2 installez le module de carte BOSS Installation du cache du module BOSS S2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité.

  • Page 182: Retrait Du Cache Du Support De Carte Boss S2

    Figure 176. Installation du cache du module BOSS S2 Retrait du cache du support de carte BOSS S2 Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Appuyez et tirez sur le cache du support de carte BOSS S2 pour la sortir du module BOSS S2. Figure 177.

  • Page 183: Installation Du Cache Du Support De Carte Boss S2

    Étapes suivantes Remettez en place le cache du support de carte BOSS S2 installez le support de carte BOSS Installation du cache du support de carte BOSS S2 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Alignez le cache sur la baie du module BOSS S2 et poussez-le dans la baie jusqu’à...
  • Page 184 Figure 179. Retrait du support de la carte BOSS S2 3. À l’aide d’un tournevis cruciforme nº 1, retirez la vis M3x0,5x4,5 mm qui fixe le disque SSD M.2 au support de la carte BOSS S2. 4. Faites glisser le disque SSD M.2 pour le sortir du support de la carte BOSS S2. Figure 180.

  • Page 185: Installation Du Module Boss S2

    Figure 181. Retrait du module BOSS S2 8. Retirez les câbles d’alimentation et de transmission BOSS S2 du module BOSS S2.. Figure 182. Retrait des câbles d’alimentation et de transmission BOSS S2 du module BOSS S2. Étapes suivantes Remettez en place le module BOSS S2 installez le cache du module BOSS.
  • Page 186 Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. 3. S’il est installé, retirez le cache du module BOSS. Étapes 1. Connectez les câbles d’alimentation et de transmission du module BOSS S2 aux connecteurs du module BOSS S2. Figure 183.
  • Page 187 Figure 184. Installation du module BOSS S2 6. Alignez le disque SSD M.2 sur le support de la carte BOSS S2 en l’inclinant. 7. Insérez le disque SSD M.2 jusqu’à ce qu’il soit correctement installé dans le support de la carte BOSS S2. 8.

  • Page 188: Batterie Du Système

    Figure 186. Installation du support de la carte BOSS S2 Étapes suivantes 1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Batterie du système Remise en place de la batterie du système Prérequis AVERTISSEMENT : Un risque d’explosion de la nouvelle pile existe si cette dernière n’est pas correctement installée.
  • Page 189 Figure 187. Retrait de la pile du système 2. Pour installer une nouvelle pile du système : a. Maintenez la pile avec le côté « + » vers le haut, puis faites-la glisser sous les pattes de fixation. b. Appuyez sur la pile pour l’enclencher dans le connecteur. Figure 188.

  • Page 190: Carte Usb Interne (En Option)

    b. Entrez l’heure et la date exactes dans les champs Heure et Date du programme de configuration du système. c. Quittez la configuration du système. d. Pour tester la nouvelle batterie, retirez le système du boîtier pendant au moins une heure. e.

  • Page 191: Module Du Commutateur D'intrusion

    2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez les cartes de montage pour carte d’extension. Étapes 1. Branchez la clé USB à la carte USB interne. REMARQUE : Pour plus d’informations sur l’emplacement exact de la carte USB sur la carte système, consultez la section Connecteurs et cavaliers de la carte système.

  • Page 192: Installation Du Module Du Commutateur D'intrusion

    2. À l’aide d’un tournevis cruciforme nº 1, desserrez la vis du module du commutateur d’intrusion. 3. Faites glisser le module du commutateur d’intrusion hors de son logement sur le système. REMARQUE : Les numéros figurant sur l’image ne représentent pas les étapes exactes. Les nombres permettent d’indiquer la séquence.

  • Page 193: Carte Ocp (En Option)

    Figure 192. Installation du module du commutateur d’intrusion Étapes suivantes Installez la carte de montage pour carte d’extension. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Carte OCP (en option) Retrait de la carte OCP Prérequis 1.

  • Page 194: Installation De La Carte Ocp

    Figure 193. Retrait de la carte OCP 4. Si vous ne remplacez pas la carte OCP, installez une plaque de recouvrement. Figure 194. Installation de la plaque de recouvrement Étapes suivantes Replacez la carte OCP. Installation de la carte OCP Prérequis 1.
  • Page 195 N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.

  • Page 196: Bloc D'alimentation

    ● Si le niveau de charge du bloc d’alimentation actif tombe à moins de 20 %, le bloc d’alimentation redondant passe en état de veille. Vous pouvez configurer la fonctionnalité de disque de secours via les paramètres d’iDRAC. Pour en savoir plus, consultez le document iDRAC User’s Guide (Guide de l’utilisateur de l’iDRAC), disponible sur www.dell.com/poweredgemanuals. Installation et retrait des composants du système...

  • Page 197: Retrait Du Cache Du Bloc D'alimentation

    Retrait du cache du bloc d’alimentation Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes Retirez le cache du système. PRÉCAUTION : Pour maintenir un niveau de refroidissement du système satisfaisant, vous devez installer un cache de bloc d’alimentation dans la baie du second bloc d’alimentation si la configuration n’est pas redondante.

  • Page 198: Retrait D'un Adaptateur De Bloc D'alimentation

    Retrait d’un adaptateur de bloc d’alimentation Lors de l’installation d’un bloc d’alimentation d’un format de 86 mm de largeur, retirez l’adaptateur de bloc d’alimentation. Prérequis Suivez les instructions indiquées dans la section Consignes de sécurité. Étapes À l’aide d’un tournevis cruciforme nº 1, desserrez la vis et retirez l’adaptateur de bloc d’alimentation. Figure 199.

  • Page 199: Retrait D'un Bloc D'alimentation

    à la documentation du bras de gestion de câble du système à l’adresse https:// www.dell.com/poweredgemanuals. Étapes Appuyez sur le loquet de déverrouillage, puis maintenez la poignée du bloc d’alimentation pour faire glisser ce dernier hors de la baie.

  • Page 200: Installation D'un Bloc D'alimentation

    Figure 201. Retrait d’un bloc d’alimentation Étapes suivantes Remettez en place le bloc d’alimentation installez le cache du bloc d’alimentation. Installation d’un bloc d’alimentation Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Pour les systèmes qui supportent les blocs d’alimentation redondante, vérifiez que le type et la puissance de sortie maximale des deux blocs d’alimentation sont identiques.

  • Page 201: Module Tpm (Trusted Platform Module)

    à la documentation de l’accessoire de gestion des câbles du système à l’adresse https://www.dell.com/poweredgemanuals. 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique.

  • Page 202: Installation Du Module Tpm

    Retrait du module TPM Étapes 1. Repérez le connecteur du module TPM sur la carte système. 2. Appuyez sur le module pour le maintenir enfoncé et retirez la vis en utilisant la clé Torx de sécurité à 8 embouts livrée avec le module TPM.

  • Page 203: Initialisation Du Tpm 2.0 Pour Utilisateurs

    6. Redémarrez le système. Initialisation du TPM 2.0 pour utilisateurs Étapes 1. Lors de l’amorçage du système, appuyez sur la touche F2 pour accéder à la configuration du système. 2. Dans l’écran Menu principal de configuration du système, cliquez sur BIOS du système > Paramètres de sécurité des systèmes.

  • Page 204: Installation De La Carte Système

    Figure 204. Retrait de la carte système Étapes suivantes Installez la carte système. Installation de la carte système Prérequis REMARQUE : Avant de remettre en place la carte système, remplacez l’ancienne étiquette d’adresse MAC iDRAC de la plaque signalétique par l’étiquette d’adresse MAC iDRAC de la nouvelle carte système. 1.
  • Page 205 TPM. 4. Si vous n’utilisez pas la restauration facile, importez votre (nouvelle) licence iDRAC Enterprise. Pour plus d’informations, consultez Guide de l’utilisateur de l’iDRAC disponible à l’adresse https://www.dell.com/idracmanuals. 5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système.

  • Page 206: Restauration Du Système À L'aide De La Fonctionnalité De Restauration Facile

    Restauration du système à l’aide de la fonctionnalité de restauration facile La fonction de restauration facile vous permet de restaurer votre numéro de série, votre licence, la configuration UEFI et les données de configuration du système après un remplacement de la carte système. Toutes les données sont sauvegardées automatiquement sur un périphérique Flash de sauvegarde.
  • Page 207 Étapes 1. À l’aide d’un tournevis cruciforme n° 2, retirez les vis qui fixent la carte LOM (LAN on Motherboard) et la carte d’E/S arrière à la carte système. 2. En tenant les bords, tirez sur la carte LOM ou la carte d’E/S arrière pour la sortir du connecteur de la carte système. Figure 206.

  • Page 208: Installation De La Carte Lom Et De La Carte D'e/S Arrière

    Installation de la carte LOM et de la carte d’E/S arrière Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre système. Retirez la carte système.

  • Page 209: Panneau De Configuration

    Figure 209. Installation de la carte d’E/S arrière du module de refroidissement liquide Étapes suivantes Installez la carte système. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre système. Panneau de configuration Retrait du panneau de configuration droit Prérequis 1.

  • Page 210: Installation Du Panneau De Configuration Droit

    Figure 210. Retrait du panneau de configuration droit Étapes suivantes Réinstallez le panneau de configuration droit. Installation du panneau de configuration droit Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...

  • Page 211: Retrait Du Panneau De Configuration Gauche

    Figure 211. Installation du panneau de configuration droit Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du ventilateur. Installez le capot du fond de panier de disques. 4. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique.

  • Page 212: Installation Du Panneau De Configuration Gauche

    Figure 212. Retrait du panneau de configuration gauche Étapes suivantes Remettez en place le panneau de configuration gauche. Installation du panneau de configuration gauche Prérequis 1. Suivez les instructions indiquées dans la section Consignes de sécurité. 2. Suivez la procédure décrite dans la section Avant d’intervenir à...
  • Page 213 Figure 213. Installation du panneau de configuration gauche Étapes suivantes Installation du support de paroi latérale. Installez l’assemblage du bâti du ventilateur. Installez le capot du fond de panier de disques. 4. S’il a été retiré, installez le carénage d’aération installez le carénage d’aération du processeur graphique.

  • Page 214: Chapitre 6: Kits De Mise À Niveau

    Kits de mise à niveau Le tableau répertorie les kits disponibles après-vente [APOS]. Tableau 65. Kits de mise à niveau Kits Liens connexes d’accès aux consignes techniques Panneau Voir la section Installation du panneau avant Boss Voir la section Installation du module SSD M.2 BOSS S2 Reportez-vous à...

  • Page 215: Kit De Module Boss S2

    • Kit de processeur graphique • Kit de module IDSDM • Kit de carte USB interne • Kit de port COM série • Kit de port VGA Kit de module BOSS S2 Le module BOSS S2 supporte jusqu’à deux disques SSD M.2. REMARQUE : Pour activer le module BOSS S2 dans le système, assurez-vous que le firmware du BIOS est à...
  • Page 216 Figure 214. Retrait du cache du module BOSS S2 Pour installer le cache BOSS : 1. Alignez le cache sur la baie du module BOSS S2 et poussez-le dans la baie jusqu’à ce qu’il s’enclenche. Figure 215. Installation du cache du module BOSS S2 Pour installer le module BOSS S2 : 1.
  • Page 217 3. Retirez le module BOSS S2. Pour retirer le module de carte contrôleur BOSS S2, consultez les étapes 5 à 8 de la section Retrait du module BOSS 4. Installez le cache du module BOSS S2. REMARQUE : Le retrait du support de carte BOSS-S2 ne nécessite pas la mise hors tension du système. L’arrêt du système est obligatoire uniquement lors du retrait du module BOSS S2.

  • Page 218: Kit De Processeur Graphique

    N’installez pas de processeurs graphiques, de cartes réseau ou d’autres appareils PCIe sur votre système qui n’ont pas été validés, ni testés par Dell. Les dommages causés par l’installation d’un matériel ni autorisé, ni validé entraînent la nullité absolue de la garantie du système.
  • Page 219 REMARQUE : Pour plus d’informations sur la matrice des ventilateurs supportés, reportez-vous à la section Restrictions thermiques du document Dell EMC PowerEdge R750 Technical Specifications (caractéristiques techniques du Dell EMC PowerEdge R750) sur la page de la documentation du produit.
  • Page 220 REMARQUE : Consultez les consignes d’installation des cartes d’extension pour en savoir plus sur les cartes de montage et les logements qui supportent le processeur graphique. REMARQUE : Pour plus d’informations sur l’emplacement des logements de carte de montage sur la carte système, consultez la rubrique Connecteurs et cavaliers de la carte système.
  • Page 221 Figure 216. Installation de la mousse en Mylar sur le capot du système Après l’installation, suivez les instructions de la section Après une intervention à l’intérieur du système. Kits de mise à niveau...

  • Page 222: Kit De Module Idsdm

    Kit de module IDSDM Le kit IDSDM contient une carte IDSDM. Pour connaître la procédure d’installation de la carte IDSDM, voir la section Installation du module IDSDM. REMARQUE : Veillez à installer le module IDSDM dans le port de carte IDSDM/USB, et non dans le port de connecteur J_R3_PCIE_PWR.

  • Page 223: Kit De Carte Usb Interne

    Kit de carte USB interne Le kit de carte USB interne contient une carte USB interne. Pour l’installation de la carte USB interne, voir la section Installation de la carte USB interne. REMARQUE : Veillez à installer la carte USB interne dans le port de carte IDSDM/USB, et non dans le port de connecteur J_R3_PCIE_PWR.

  • Page 224: Chapitre 7: Cavaliers Et Connecteurs

    Cavaliers et connecteurs Cette rubrique fournit des informations de base et des informations spécifiques sur les cavaliers et les commutateurs. Elle décrit également les connecteurs des différentes cartesdu système. Les cavaliers de la carte système permettent de désactiver le système et de réinitialiser les mots de passe.
  • Page 225 Tableau 73. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description BAT_SIG Signal de batterie NVDIMM Bloc d’alimentation 2 Bloc d’alimentation 2 IO_RISER4 (CPU2) Carte de montage 4 BAT_PWR_2U Alimentation de la pile NVDIMM IO_RISER3 (CPU2) Carte de montage 3 SIG_PWR_3 Connecteur d’alimentation 3, à...

  • Page 226: Paramètres Des Cavaliers De La Carte Système

    Tableau 73. Connecteurs et cavaliers de la carte système (suite) Élément Connecteur Description A6, A14, A2, A10, A8, A16, A4, A12 Barrettes DIMM pour le processeur 1, canaux E, F, G, H SIG_PWR_1 Connecteur d’alimentation 1, à utiliser pour le fond de panier uniquement 2U[FAN3] Ventilateur 3 B11, B3, B15, B7, B9, B1, B13, B5...
  • Page 227 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 228: Chapitre 8: Diagnostics Du Système Et Codes Des Voyants

    Diagnostics du système et codes des voyants Cette section décrit comment les voyants de diagnostic sur le panneau avant du système affichent l'état pendant le démarrage du système. Sujets : • Voyants LED d’état • Codes des voyants d’intégrité du système et d’ID du système •...

  • Page 229: Codes Des Voyants D'intégrité Du Système Et D'id Du Système

    Tableau 75. Description des voyants LED d’état (suite) Icône Description État Action corrective ● La température ambiante est trop élevée. ● La circulation d’air externe est bloquée. Si le problème persiste, reportez-vous à la section Obtention d’aide. Voyant électrique Le voyant clignote en orange si Consultez le journal des événements système ou les le système rencontre une erreur messages système relatifs au problème spécifique.

  • Page 230: Codes Indicateurs Idrac Quick Sync 2

    être désactivée par le contrôleur iDRAC. Si le problème persiste, reportez-vous à la section Obtention d’aide.www.dell.com/poweredgemanuals ou au document Dell OpenManage Server Administrator User’s Guide (Guide de l’utilisateur de Dell OpenManage Server Administrator) à l’adresse https://www.dell.com/ openmanagemanuals.

  • Page 231: Codes Du Voyant Led Idrac Direct

    à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..

  • Page 232: Affichage De L'écran D'accueil

    LCD dans un format convivial et simplifié. Pour plus d’informations sur la consultation des messages d’événements et d’erreurs générés par le firmware du système et les agents qui surveillent les composants du système, reportez-vous à la page qrl.dell.com > Rechercher > Code d’erreur, saisissez le code d’erreur, puis cliquez sur Rechercher..

  • Page 233: Menu Affichage

    Menu Affichage REMARQUE : Si vous sélectionnez une option dans le menu View (Affichage), vous devez confirmer l’option avant de passer à l’étape suivante. Tableau 81. Menu Affichage Option Description IP iDRAC Affiche les adresses IPv4 ou IPv6 de l’iDRAC9. Les adresses sont notamment : DNS (Principale et Secondaire), Passerelle, IP et Sous-réseau (IPv6 ne comporte pas de sous- réseau).

  • Page 234: Codes Du Voyant Du Bloc D'alimentation

    Codes du voyant du bloc d’alimentation Les blocs d’alimentation secteur ont une poignée translucide éclairée qui joue le rôle de LED. Cette LED indique la présence de courant ou si une panne de courant est survenue. Figure 224. LED d’état du bloc d’alimentation CA 1.

  • Page 235: Codes Des Voyants Du Disque

    Tableau 84. Codes de la LED d’état du bloc d’alimentation CC Codes du voyant d’alimentation État Vert Indique qu’une source d’alimentation valide est connectée au bloc d’alimentation et que celui-ci est opérationnel. Orange clignotant Indique un problème lié au bloc d’alimentation. Éteint Indique que l’alimentation n’est pas connectée au bloc d’alimentation.

  • Page 236: Utilisation Des Diagnostics Du Système

    Utilisation des diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l’assistance technique Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ni risque de perte de données.

  • Page 237: Exécution Des Diagnostics Intégrés Du Système À Partir Du Dell Lifecycle Controller

    ● Afficher des messages d’état qui indiquent si les tests ont abouti ● Afficher des messages d’erreur qui indiquent les problèmes détectés au cours des tests Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Étapes 1.

  • Page 238: Chapitre 9: Obtenir De L'aide

    Vous pouvez utiliser le Quick Resource Locator (QRL) situé sur l’étiquette d’informations qui se trouve à l’avant des systèmes R750 et et à des systèmes R750 pour accéder aux informations sur Dell EMC PowerEdge R750. Un autre QRL situé sur le dessus du capot du système permet également d’accéder aux informations produit.

  • Page 239: Qrl (Quick Resource Locator) Pour Système Poweredge R750

    Dell EMC. Ces informations sont utilisées par le support technique Dell EMC pour résoudre le problème. ● Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème.

  • Page 240: Chapitre 10: Ressources De Documentation

    Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : ● Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location.
  • Page 241 Gestion de votre système Pour plus d’informations sur le logiciel de gestion www.dell.com/poweredgemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).

Ce manuel est également adapté pour:

E70s

Table des Matières
