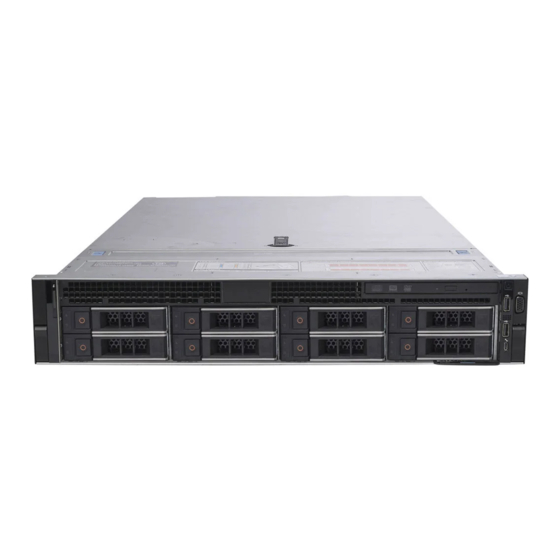

Page 1 Dell EMC PowerEdge R7415 Manuel d’installation et de maintenance Modèle réglementaire: E46S Series Type réglementaire: E46S002...
Page 2: Remarques, Précautions Et Avertissements
© 2017- 2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques commerciales mentionnées sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques commerciales de leurs propriétaires respectifs.
Page 3: Table Des Matières
Table des matières 1 Présentation du système Dell EMC PowerEdge R7415..............7 Configurations prises en charge pour le système PowerEdge R7415................7 Vue avant du système................................8 Vue du panneau de commande gauche........................10 Vue du panneau de commande droit........................... 13 Caractéristiques du panneau arrière..........................14 Codes des voyants de carte réseau..........................16...
Page 4 Affichage de la configuration du système........................38 Détails de la configuration système..........................39 System BIOS (BIOS du système)..........................39 Utilitaire de configuration iDRAC..........................58 Paramètres des périphériques............................. 58 Dell Lifecycle Controller..............................58 Gestion intégrée du système............................59 Gestionnaire d’amorçage..............................59 Affichage du Gestionnaire d’amorçage........................59 Menu principal du Gestionnaire d’amorçage......................59 Menu d’amorçage unique du BIOS..........................59...
Page 5 Retrait d’un support de disque.............................78 Installation d’un support de disque..........................79 Retrait d’un disque installé dans un support......................80 Installation d’un disque dans son support........................81 Mémoire système................................82 Consignes générales pour l’installation des barrettes de mémoire................84 Consignes spécifiques à chaque mode........................85 Retrait d’une barrette de mémoire..........................86 Installation d'une barrette de mémoire........................
Page 6 7 Diagnostics du système......................154 Diagnostics du système intégré Dell..........................154 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........154 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller..........154 Commandes du diagnostic du système........................155 8 Cavaliers et connecteurs......................156 Connecteurs et cavaliers de la carte système.......................
Page 7: Présentation Du Système Dell Emc Poweredge R7415
NVMe PCIe SSD 2.5 inch Small Form Factor User’s Guide (Guide de l’utilisateur des disques SSD PCIe NVMe Dell PowerEdge Express Flash compact de 2,5 pouces) sur la page Dell.com/support/manuals > Tous les produits > Serveurs, stockage et gestion réseau > Adaptateurs Dell.
Page 8: Vue Avant Du Système
Figure 1. Configurations prises en charge pour un système PowerEdge R7415 avec disque arrière Vue avant du système La vue avant affiche les fonctionnalités disponibles sur l’avant du système. Figure 2. Vue avant du système à 12 disques de 3,5 pouces Présentation du système Dell EMC PowerEdge R7415...
Page 9 Pour plus d’informations, consultez le manuel Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur . Logements de disques s.o.
Page 10: Vue Du Panneau De Commande Gauche
Vous pouvez accéder à l’inventaire du système, aux journaux Dell Lifecycle Controller ou journaux système, à l’état d’intégrité du système, et également configurer l’iDRAC, le BIOS et les paramètres de mise en réseau. Vous pouvez également lancer la...
Page 11 Clavier, Vidéo et Souris (KVM) et la Machine Virtuelle basée sur le noyau virtuel (KVM), sur un appareil mobile compatible. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation du contrôleur iDRAC) sur .
Page 12: Codes Des Voyants D'intégrité Du Système Et D'id Du Système
être désactivée par le contrôleur iDRAC. Si le problème persiste, voir la section Obtention d’aide. Pour plus d’informations, consultez l’Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur d’iDRAC) sur ou le Dell Présentation du système Dell EMC PowerEdge R7415...
Page 13: Vue Du Panneau De Commande Droit
Direct est connecté. Pour plus d’informations, voir la section Codes du voyant d’iDRAC Direct. Port VGA Permet de connecter un appareil d’affichage au système. Pour plus d’informations, voir la section Caractéristiques techniques. Présentation du système Dell EMC PowerEdge R7415...
Page 14: Codes Du Voyant D'idrac Direct
Figure 10. Caractéristiques du panneau arrière du système à 12 disques de 3,5 pouces + 2 disques de 3,5 pouces (arrière) Figure 11. Caractéristiques du panneau arrière du système de carte de montage 1B Présentation du système Dell EMC PowerEdge R7415...
Page 15 Utilisez le port réseau dédié iDRAC9 afin d’accéder en toute sécurité à la fonction iDRAC intégrée sur un réseau de gestion distinct. Pour en savoir plus, reportez-vous au guide Integrated Dell Remote Access Controller User’s Guide (Guide de l’utilisateur de l’iDRAC) sur .
Page 16: Codes Des Voyants De Carte Réseau
Les blocs d’alimentation en CA sont munis d’une poignée translucide éclairée qui joue le rôle de voyant. Les blocs d’alimentation en CC sont munis d’une lumière LED qui joue le rôle de voyant. Le voyant indique la présence de courant ou signale une panne de courant. Présentation du système Dell EMC PowerEdge R7415...
Page 17 Si deux blocs sont installés, ils doivent être du même type et disposer de la même alimentation maximale de sortie. PRÉCAUTION : la combinaison de blocs d’alimentation en CA et en CC n’est pas prise en charge et provoque une non-correspondance. Présentation du système Dell EMC PowerEdge R7415...
Page 18: Codes Des Voyants Des Disques
Chaque support de disque est muni d’un voyant d’activité et d’un voyant d’état. Les voyants indiquent des informations sur l’état du disque. Le voyant d’activité indique si le disque est en cours d’utilisation. Le voyant d’état indique l’état de l’alimentation du disque. Présentation du système Dell EMC PowerEdge R7415...
Page 19: Écran Lcd
Lorsque le système a besoin d’une intervention, l’écran LCD prend une couleur orange et affiche un code d’erreur suivi d’un texte descriptif. REMARQUE : Si le système est connecté à une source d’alimentation et qu’une erreur a été détectée, l’écran LCD s’allume en orange, que le système soit allumé ou non. Présentation du système Dell EMC PowerEdge R7415...
Page 20: Localisation Du Numéro De Série De Votre Système
à l’avant du système pour voir le code de service express et le numéro de série. Les informations peuvent également se trouver sur une étiquette située sur le châssis du système. Le numéro de série Mini Enterprise (EST) se trouve à l’arrière du système. Dell utilise ces informations pour acheminer les appels de support vers le technicien pertinent.
Page 21: Étiquette Des Informations Système
Étiquette des informations système Figure 18. PowerEdge R7415 – Informations de maintenance Présentation du système Dell EMC PowerEdge R7415...
Page 22 Figure 19. Informations sur la mémoire Figure 20. Installation du disque arrière Figure 21. Installation des cartes de montage 1A et LOM Présentation du système Dell EMC PowerEdge R7415...
Page 23 Figure 22. Installation de la carte de montage 1B Présentation du système Dell EMC PowerEdge R7415...
Page 24: Ressources De Documentation
Pour afficher le document qui est répertorié dans le tableau des ressources de documentation : • Sur le site de support Dell EMC : 1. Dans le tableau, cliquez sur le lien de documentation qui est fourni dans la colonne Location (Emplacement).
Page 25 Gestion de votre système Pour plus d’informations sur le logiciel de gestion des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
Page 26: Caractéristiques Techniques
Caractéristiques techniques Les caractéristiques techniques et environnementales de votre système sont énoncées dans cette section. Sujets : • Dimensions du système • Poids du châssis • Spécifications du processeur • Systèmes d'exploitation pris en charge • Spécifications des blocs d’alimentation (PSU) •...
Page 27: Poids Du Châssis
REMARQUE : Pour plus d’informations sur les versions spécifiques et les ajouts, rendez-vous sur https:// www.dell.com/support/home/Drivers/SupportedOS/poweredge-r7415. Spécifications des blocs d’alimentation (PSU) Le système PowerEdge R7415 prend en charge les blocs d’alimentation (PSU) CA ou CC suivants. Tableau 17. Spécifications des blocs d’alimentation (PSU) Bloc d’alimentation...
Page 28: Spécifications De La Batterie Système
Bloc d’alimentation Classe Dissipation thermique Fréquence Tension (maximale) 750 W en mode mixte Platinum 2891 BTU/h 100-240 V CA (sélection automatique) et 240 V CCHT (Chine s.o. uniquement) 750 W en mode Platinum 2891 BTU/h 100-240 V CA 50/60 Hz mixte CA 750 W en mode Platinum...
Page 29: Contrôleur Perc
Contrôleur PERC La gamme Dell PERC (PowerEdge RAID Controller) de contrôleurs d'entreprise est conçue pour améliorer les performances, accroître la fiabilité et la tolérance aux pannes, et simplifier la gestion, en offrant un moyen puissant et facile à gérer pour créer une infrastructure robuste et maximiser la disponibilité...
Page 30: Spécifications Des Ports Et Connecteurs
Small Form Factor User’s Guide (Guide de l’utilisateur de disque SSD PCIe NVMe Dell PowerEdge Express Flash au format compact de 2,5 pouces) sur la page Dell.com/support/manuals > Tous les produits > Serveurs, stockage et gestion de réseau >...
Page 31: Module Sd Interne Double
Spécifications environnementales REMARQUE : Pour plus d’informations sur les certifications environnementales, veuillez consulter la fiche technique environnementale du produit qui se trouve dans la section « Manuels et documents » sur support.dell.com. Tableau 23. Spécifications de température Température Spécifications Stockage De -40 °C à...
Page 32: Caractéristiques De Contamination De Particules Et Gazeuse
Tableau 25. Caractéristiques de vibration maximale Vibration maximale Spécifications En fonctionnement 0,26 G de 5 à 350 Hz (toutes orientations de fonctionnement). Stockage 1,88 G de 10 Hz à 500 Hz pendant 15 minutes (les six côtés testés). Tableau 26. Caractéristiques de choc maximal Choc maximal Spécifications En fonctionnement...
Page 33: Température De Fonctionnement Standard
Contamination particulaire Spécifications Poussières corrosives • L'air doit être dépourvu de poussières corrosives. • Les poussières résiduelles présentes dans l'air doivent avoir un point déliquescent inférieur à une humidité relative de 60%. REMARQUE : Cette condition s'applique aux environnements avec et sans data center. Tableau 30.
Page 34: Restrictions De La Température Étendue De Fonctionnement
• La configuration de disques arrière n’est pas prise en charge. • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • Les processeurs 180 W ne sont pas pris en charge.
Page 35: Installation Et Configuration Initiales Du Système
Configuration iDRAC Le contrôleur d’accès à distance Dell intégré (iDRAC, Integrated Dell Remote Access Controller) est conçu pour accroître la productivité des administrateurs système et améliorer la disponibilité générale des systèmes Dell. iDRAC signale aux administrateurs les problèmes liés au système et leur permet de gérer le système à...
Page 36: Connexion À L'idrac
Veillez à changer le nom d’utilisateur et le mot de passe par défaut après avoir configuré l’adresse IP d’iDRAC. Pour plus d’informations concernant l’ouverture d’une session sur l’iDRAC et les licences iDRAC, consultez le tout dernier Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) à l’adresse Vous pouvez également accéder à...
Page 37: Téléchargement Des Pilotes Et Du Micrologiciel
À l’aide de Dell OpenManage Deployment Toolkit (DTK) Utilisation du support virtuel iDRAC Téléchargement des pilotes et du micrologiciel Dell EMC vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.
Page 38: Applications De Gestion Pré-Système D'exploitation
Sujets : • Options permettant de gérer les applications pré-système d’exploitation • Configuration du système • Dell Lifecycle Controller • Gestionnaire d’amorçage • Amorçage PXE Options permettant de gérer les applications pré- système d’exploitation Votre système comporte les options suivantes pour gérer les applications pré-système d’exploitation : •...
Page 39: Détails De La Configuration Système
UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire de configuration iDRAC. Pour plus d’informations sur cet utilitaire, consultez le Guide d'utilisation d'iDRAC Integrated Dell Remote Access Controller User’s Guide sur . Device Settings Permet de configurer les paramètres de périphérique.
Page 40: Détails Des Informations Sur Le Système
TPM (Trusted Platform Module). Permet également de gérer les boutons d’alimentation et NMI du système. Commande Dell Définit l'OS info pour OS Control (Contrôle d'accès). Paramètres divers Spécifie les options permettant de modifier la date et l'heure du système,etc.
Page 41: Affichage Des Paramètres De La Mémoire
Option Description System Model Spécifie le nom du modèle du système. Name System BIOS Spécifie la version du BIOS installée sur le système. Version System Service Spécifie le numéro de série du système. System Spécifie le nom du fabricant du système. Manufacturer System Spécifie les coordonnées du fabricant du système.
Page 42: Affichage Des Paramètres Du Processeur
Option Description Video Memory Indique la quantité de mémoire vidéo disponible. System Memory Indique si les tests de la mémoire système sont exécutés pendant l'amorçage du système. Les options sont Testing Enabled (Activé) et Disabled (Désactivé). Par défaut, l’option est définie sur Disabled (Désactivé). Memory Operating Indique le mode de fonctionnement de la mémoire.
Page 43: Paramètres Sata
Option Description Processeur Chaque cœur de processeur prend en charge jusqu’à deux processeurs logiques. Si cette option est définie sur logique Activé, le BIOS affiche tous les processeurs logiques. Si cette option est définie sur Désactivé, le BIOS n’affiche qu’un processeur logique par cœur. Par défaut, l’option est réglée sur Activé. Technologie de Active ou désactive la technologie de virtualisation pour le processeur.
Page 44: Détails Des Paramètres Sata
3. Dans l’écran System Setup Main Menu (Menu principal de configuration du système), cliquez sur System BIOS (BIOS du système). 4. Dans l’écran System BIOS (BIOS du système), cliquez sur SATA Settings (Paramètres SATA). Détails des paramètres SATA À propos de cette tâche Les informations détaillées affichées à...
Page 45: Description Des Paramètres D'amorçage
Étapes 1. Allumez ou redémarrez l’système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à se charger alors que vous n’avez pas encore appuyé sur F2, attendez que l’système finisse de démarrer, redémarrez-lasystème et réessayez.
Page 46: Modification De La Séquence D'amorçage
REMARQUE : Les systèmes d'exploitation doivent être compatibles avec l'UEFI afin d'être installés en mode d'amorçage UEFI. Les systèmes d'exploitation DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d’exploitation pris en charge, rendez-vous sur le site .
Page 47: Périphériques Intégrés
Option Description Paramètres Permet de contrôler la configuration du périphérique PXE. Périphérique PXE Tableau 37. Détail des paramètres Périphérique PXE n n (n = 1 à 4) Option Description Interface Détermine l’interface NIC utilisés pour ce périphérique PXE. Protocole Détermine le protocole utilisé pour ce périphérique PXE. Par défaut, l’option est réglée sur IPv4 ou IPv6.
Page 48: Affichage Des Périphériques Intégrés
Affichage des périphériques intégrés Pour afficher l’écran Integrated Devices (Périphériques intégrés), procédez comme suit : Étapes 1. Allumez ou redémarrez le système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à...
Page 49 Option Description Current State of Indique l’état actuel du contrôleur vidéo intégré. L’option Current State of Embedded Video Controller (État Embedded Video actuel du contrôleur vidéo intégré) est un champ en lecture seule. Si le contrôleur vidéo intégré est le seul Controller moyen d’affichage dans le système (c’est-à-dire si aucune carte graphique supplémentaire n’est installée), alors le contrôleur vidéo intégré...
Page 50: Détails De La Communication Série
Communications série L’écran Serial Communication (Communications série) permet d’afficher les propriétés du port de communication série. Affichage des communications série Pour afficher l’écran Serial Communication (Communication série), procédez comme suit : Étapes 1. Allumez ou redémarrez le système. 2. Appuyez sur F2 dès que vous voyez le message suivant : F2 = System Setup REMARQUE : Si le système d’exploitation commence à...
Page 51: Affichage Des Paramètres Du Profil Du Système
Option Description Remote Terminal Permet de définir le type de terminal de la console distante. Par défaut, cette option est définie sur VT100/ Type VT220. Redirection After Permet d’activer ou de désactiver la redirection de la console du BIOS lorsque le système d’exploitation est Boot chargé.
Page 52: Affichage De La Sécurité Du Système
Option Description Gestion Active ou désactive la gestion d'alimentation de liaisonPCI ASPM L1. Par défaut, l’option est réglée sur Activé. d'alimentation de liaison PCI ASPM Determinism Permet de définir le déterminisme du système sur Power Determinism ou Performance Determinism. Par Slider défaut, l’option est réglée sur Performance Determinism.
Page 53 Option Description Tableau 42. TPM 1.2 Security information (Informations de sécurité du module TPM 1.2) Option Description TPM Information Vous permet de modifier l'état opérationnel du module TPM. Cette option a la valeur Enable (Activer) par défaut. TPM Firmware Indique la version du micrologiciel du TPM. TPM Status Spécifie l'état du module TPM.
Page 54: Création D'un Mot De Passe Système Et De Configuration
Option Description Secure Boot Permet d’activer Secure Boot (Amorçage sécurisé), où le BIOS authentifie chaque image préamorçage à l’aide des certificats de la stratégie d’amorçage sécurisé. Secure Boot (Amorçage sécurisé) est désactivé par défaut. Par défaut, la stratégie d’amorçage sécurisé est défini sur Désactivé (par défaut). Secure Boot Lorsque la stratégie d’amorçage sécurisé...
Page 55: Utilisation Du Mot De Passe De Votre Système Pour Sécuriser Votre Système
4. Dans le champ System Password (Mot de passe du système), saisissez le mot de passe système, puis appuyez sur Entrée ou Tabulation. Suivez les instructions pour définir le mot de passe système : • Un mot de passe peut contenir jusqu’à 32 caractères. •...
Page 56: Utilisation Avec Un Mot De Passe De Configuration Activé
5. Dans le champ Setup Password (Mot de passe de configuration), modifiez ou supprimez le mot de passe existant, puis appuyez sur la touche Entrée ou sur la touche Tab. Si vous modifiez le mot de passe de l’système et le mot de passe de configuration, un message vous invite à saisir à nouveau le nouveau mot de passe.
Page 57: Détail De L'écran Contrôle Du Système D'exploitation Redondant
Détail de l’écran Contrôle du système d’exploitation redondant Explication des informations de l’écran Redundant OS Control (Contrôle du système d’exploitation redondant) : À propos de cette tâche Option Description Redundant OS Vous permet de sélectionner un disque de sauvegarde à partir des périphériques suivants : Location •...
Page 58: Détails Des Paramètres Divers
Dell Lifecycle Controller Dell Lifecycle Controller (LC) offre des fonctions avancées de gestion des systèmes intégrés, notamment le déploiement, la configuration, la mise à jour, la maintenance et le diagnostic des systèmes. Le logiciel LC est fourni avec la solution iDRAC hors bande et les applications UEFI (Unified Extensible Firmware Interface) intégrées du système Dell.
Page 59: Gestion Intégrée Du Système
Gestion intégrée du système Le Dell Lifecycle Controller offre une gestion avancée du système intégré tout au long du cycle de vie du système. Le Dell Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation.
Page 60: Amorçage Pxe
• Lancer les diagnostics • Explorateur de fichier de mise à jour du BIOS • Redémarrer le système Amorçage PXE Vous pouvez utiliser l’option PXE (Preboot Execution Environment, environnement d’exécution préamorçage) pour amorcer et configurer les systèmes en réseau à distance. Pour accéder à...
Page 61: Installation Et Retrait Des Composants Du Système
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 62: Outils Recommandés
Pour plus d'informations, voir le guide d'installation (Installation Guide) sur 3. Rebranchez les périphériques et branchez le système sur la prise secteur. 4. Allumez les unités reliées puis mettez sous tension le système. Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : •...
Page 63: Installation Du Cadre Avant
Figure 24. Retrait du cadre avant avec écran LCD Étapes suivantes Installation du cadre avant Installation du cadre avant La procédure d’installation du cadre avant est identique avec ou sans écran LCD. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 64: Capot Du Système
Figure 25. Installation du cadre avant avec écran LCD Capot du système Retrait du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Mettez le système hors tension, y compris les périphériques connectés. 3.
Page 65: Installation Du Capot Du Système
Figure 26. Retrait du capot du système Étapes suivantes Installation du capot du système Installation du capot du système Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Vérifiez que tous les câbles internes sont correctement acheminés et connectés, et qu’aucun outil ni pièce externe ne se trouve dans le système.
Page 66: Capot Du Panier
Figure 27. Installation du capot du système Étapes suivantes 1. Rebranchez les périphériques et branchez le système sur la prise secteur. 2. Mettez le système sous tension, y compris les périphériques connectés. Capot du panier Retrait du cache du fond de panier Prérequis 1.
Page 67: Installation Du Cache Du Fond De Panier
Figure 28. Retrait du cache du fond de panier Étapes suivantes Installation du cache du fond de panier. Installation du cache du fond de panier Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes 1. Alignez le cache du fond de panier sur les fentes de guidage situées sur le système. 2.
Page 68: À L'intérieur Du Système
Figure 29. Installation du cache du fond de panier Étapes suivantes Suivez la procédure décrite dans la section À l’intérieur du système REMARQUE : Les composants échangeables à chaud sont munis d’ergots orange, et les composants non échangeables à chaud sont munis d’ergots bleus. Installation et retrait des composants du système...
Page 69: Carénage D'aération
Figure 30. Intérieur du système avec bâti de disques arrière 1. Plaquette d’information 2. Fond de panier de disques 3. Ventilateurs de refroidissement 4. Module de mémoire 5. UC 6. Carte système 7. Carte mini-PERC 8. Carte de montage 1A 9.
Page 70 Étapes Tenez le carénage d’aération par les deux extrémités et soulevez-le pour le retirer du système. Figure 31. Retrait du carénage d’aération sur un système sans bâti de disques arrière Figure 32. Retrait du carénage d’aération sur un système avec bâti de disques arrière Installation et retrait des composants du système...
Page 71: Installation Du Carénage D'aération
Étapes suivantes Installez le carénage d’aération. Installation du carénage d’aération Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Le cas échéant, faites passer les câbles à l’intérieur du système le long de la paroi, et fixez-les à l’aide du loquet des câbles. Étapes 1.
Page 72: Ventilateurs De Refroidissement
Étapes suivantes 1. S’il a été retiré, installez le bâti des disques arrière. 2. Suivez la procédure décrite dans la section Ventilateurs de refroidissement Les ventilateurs de refroidissement sont intégrés au système pour dissiper la chaleur générée par le fonctionnement du système. Ces ventilateurs permettent de refroidir les processeurs, les cartes d'extension et les barrettes de mémoire.
Page 73: Matrice Des Restrictions
REMARQUE : Les ventilateurs hautes performances sont requis pour le système à 12 disques de 3,5 pouces + 2 disques de 3,5 pouces arrière, ou 24 disques de 2,5 pouces (avec NVMe). Pour plus d’informations, voir la section Matrice des restrictions thermiques.
Page 74: Installation D'un Ventilateur De Refroidissement
Figure 35. Débranchement du câble du ventilateur du connecteur PIB. Étapes suivantes Installation d’un ventilateur de refroidissement. Installation d’un ventilateur de refroidissement La procédure d’installation est identique pour les ventilateurs standard et hautes performances. Prérequis REMARQUE : L’ouverture ou le retrait du capot du systèmelorsque le système est sous tension est dangereux : vous risquez une électrocution.
Page 75 Figure 36. Installation d’un ventilateur de refroidissement a) Dans le système à 8 disques de 3,5 pouces [bloc d’alimentation redondant], 12 disques de 3,5 pouces et 24 disques de 2,5 pouces, branchez le câble du ventilateur 1 sur le connecteur de la carte intercalaire d’alimentation (PIB). Figure 37.
Page 76: Commutateur D'intrusion
Commutateur d’intrusion Retrait du commutateur d’intrusion Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Suivez la procédure décrite dans la section Retirez le carénage d’aération. 4. Déplacez les câbles pour accéder au câble du commutateur d’intrusion. Notez l’acheminement du câble du commutateur d’intrusion. Étapes 1.
Page 77: Disques
Figure 39. Installation du commutateur d’intrusion Étapes suivantes Installez le carénage d’aération. 2. Suivez la procédure décrite dans la section Disques Retrait d’un cache de disque La procédure de retrait de caches est identique pour les disques de 2,5 pouces et les disques de 3,5 pouces. Prérequis 1.
Page 78: Installation D'un Cache De Disque
Figure 40. Retrait d’un cache de disque Étapes suivantes Installation d’un disque installation d’un cache de disque Installation d’un cache de disque La procédure d’installation est identique pour des caches de disques de 2,5 pouces et 3,5 pouces. Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité.
Page 79: Installation D'un Support De Disque
PRÉCAUTION : Avant de retirer ou d’installer un disque lorsque le système est en fonctionnement, consultez la documentation de la carte contrôleur de stockage pour vérifier que la configuration de l’adaptateur hôte lui permet de prendre en charge le retrait et l’insertion à chaud de disques. PRÉCAUTION : L’utilisation de différents disques de précédentes générations de serveurs PowerEdge n’est pas prise en charge.
Page 80: Retrait D'un Disque Installé Dans Un Support
PRÉCAUTION : Pour éviter toute perte de données, veillez à ce que le remplacement de lecteurs à chaud soit pris en charge. Consultez la documentation fournie avec le système d'exploitation. PRÉCAUTION : Lorsqu’un disque remplaçable à chaud est installé et que le système est mis sous tension, le disque commence automatiquement à...
Page 81: Installation D'un Disque Dans Son Support
Figure 44. Retrait d’un disque installé dans un support Étapes suivantes Installez le disque dans le support. Installation d’un disque dans son support Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. PRÉCAUTION : L’utilisation de différents supports de disque de précédentes générations de serveurs PowerEdge n’est pas prise en charge.
Page 82: Mémoire Système
Figure 45. Installation d’un disque dans son support Étapes suivantes 1. S’il a été retiré, installez le cadre avant. Installez le support de disque. Mémoire système Le système prend en charge les logements de barrettes DIMM DDR4 avec registre (RDIMM) et les logements de barrettes DIMM à charge réduite (LRDIMM).
Page 83 Numé 2P/1P Cœu Thread Fréqu Fréquen Fréquen Cana Fréquence PCIe TDP (W) ro de ence (Mo) DDR max. modè Boost Boost (1 DPC) base de tous max. (GHz (GHz) cœurs (GHz) 7401P PS740PBEVH 2,80 3.00 2400/2666 X128 155/170 UNIQU EMENT 7351P PS735PBEVG 2,40 2.90...
Page 84: Consignes Générales Pour L'installation Des Barrettes De Mémoire
Figure 46. Emplacement des sockets de mémoire Les canaux de mémoire sont répartis comme suit : Tableau 47. Canaux de mémoire Processeu Canal 0 Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7 Processeur A1/A9 A2/A10 A3/A11 A4/A12...
Page 85: Consignes Spécifiques À Chaque Mode
Le système prend en charge la configuration de mémoire flexible (FMC), ce qui permet de configurer et d'exécuter le système avec n'importe quelle configuration d'architecture de jeu de puces valide. Voici les consignes recommandées pour installer les barrettes de mémoire : •...
Page 86: Retrait D'une Barrette De Mémoire
Retrait d’une barrette de mémoire Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Suivez la procédure décrite dans la section Retirez le carénage d’aération. AVERTISSEMENT : Laissez les barrettes de mémoire refroidir après l’arrêt du système. Manipulez les barrettes de mémoire par les bords de la carte et évitez de toucher les composants et les contacts métalliques de la barrette.
Page 87: Processeurs Et Dissipateurs De Chaleur
PRÉCAUTION : pour éviter d’endommager la barrette de mémoire ou le support de barrette de mémoire au cours de l’installation, ne tordez pas ou ne pliez pas la barrette de mémoire ; insérez les deux extrémités de la barrette de mémoire en même temps.
Page 88: Retrait Du Processeur Amd
2. Suivez la procédure décrite dans la section Retirez le carénage d’aération. Étapes 1. À l’aide d’un tournevis Torx T20, desserrez la vis imperdable 4 située sur le dissipateur de chaleur. Patientez quelques instants (environ 30 secondes), le temps que le dissipateur de chaleur se détache du processeur. REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur.
Page 89 2. Suivez la procédure décrite dans la section Retirez le carénage d’aération. Retirez le dissipateur de chaleur. PRÉCAUTION : Il est possible qu’une erreur de perte d’autonomie de la batterie du CMOS ou de somme de contrôle du CMOS s’affiche lors de la première instance de démarrage du système après le remplacement prévu du CPU ou de la carte système.
Page 90 Figure 51. Soulèvement du cadre à glissière 3. En tenant la patte bleue située sur le plateau du processeur, faites glisser le plateau pour le retirer du cadre à glissière. Installation et retrait des composants du système...
Page 91: Installation Du Processeur Amd
Figure 52. Retrait du plateau du processeur Étapes suivantes Installez le processeur AMD. Installation du processeur AMD Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes 1. En tenant la patte bleue située sur le plateau du processeur, faites glisser le plateau dans le cadre à glissière du support du processeur de façon à...
Page 92 Figure 53. Positionnement du plateau du processeur dans le cadre à glissière 2. Poussez le cadre à glissière vers le bas de façon à enclencher les loquets bleus. Installation et retrait des composants du système...
Page 93 Figure 54. Fermeture du cadre à glissière 3. Fixez la plaque de pression à la base du support du processeur en serrant les vis dans l’ordre (1, 2 et 3). Lorsque les trois vis sont complètement vissées, le support est en place. Les trois vis sont bien serrées à un couple de 16,1 ± 1,2 kgf/cm (14 ± 1 lbf/in). REMARQUE : Appuyez sur la plaque de pression lorsque vous serrez les vis afin d’éviter de faire basculer le capot du processeur hors du support.
Page 94: Installation Du Dissipateur De Chaleur
Figure 55. Fixation de la plaque de pression Étapes suivantes Installez le dissipateur de chaleur. Installez le carénage d’aération. 3. Suivez la procédure décrite dans la section Installation du dissipateur de chaleur Prérequis PRÉCAUTION : Ne retirez jamais le dissipateur de chaleur d’un processeur, sauf si vous souhaitez remplacer le processeur ou la carte système.
Page 95: Bâti Des Disques Arrière
3. Dirigez le dissipateur de chaleur vers les trous de vis de la plaque du processeur. Les vis imperdables du dissipateur de chaleur doivent s’aligner sur les trous de vis situés sur la plaque du processeur. 4. À l’aide d’un tournevis cruciforme T20, serrez la vis imperdable 1 pour fixer le dissipateur de chaleur à la carte système. REMARQUE : Les numéros des vis imperdables sont indiqués sur le dissipateur de chaleur.
Page 96: Retrait Du Bâti De Disques Arrière
Retrait du bâti de disques arrière Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Suivez la procédure décrite dans la section Retirez tous les disques. 4. Débranchez tous les câbles connectés au fond de panier de disques arrière. Étapes 1.
Page 97: Fond De Panier De Disques
2. Abaissez le bâti de disques dans le système, puis faites-le glisser vers l’arrière du système pour l’aligner sur la position de verrouillage indiquée sur le bâti des disques. 3. À l’aide d’un tournevis cruciforme nº 2, serrez les vis imperdables. Figure 58.
Page 98 Figure 59. Fond de panier à 8 disques de 3,5 pouces 1. Connecteur de câble SAS/SATA B 2. Connecteur de signal 3. Connecteur de câble SAS/SATA A 4. Connecteur d’alimentation Figure 60. Fond de panier à 12 disques de 3,5 pouces 1.
Page 99: Retrait Du Fond De Panier De Disques
9. Connecteur du câble de transmission (B1) 10. Connecteur du câble de transmission (A0) 11. Connecteur du câble de transmission (B0) Figure 62. Fond de panier à 2 disques de 3,5 pouces (arrière) 1. Connecteur d’alimentation 2. Connecteur de signal 3.
Page 100: Installation Du Fond De Panier De Disques
6. Déconnectez tous les câbles du fond de panier. Étapes Appuyez sur les pattes de dégagement bleues et soulevez le fond de panier afin de le dégager des crochets situés sur le système. REMARQUE : Si le fond de panier est une carte d’extension, la procédure de retrait est identique. Figure 64.
Page 101: Retrait Du Fond De Panier De Disques Arrière
Figure 65. Installation du fond de panier de disques Étapes suivantes 1. Branchez tous les câbles au fond de panier. Installez tous les disques. Installez le cache du fond de panier. Installez le carénage d’aération. 5. Suivez la procédure décrite dans la section Retrait du fond de panier de disques arrière Prérequis...
Page 102: Installation Du Fond De Panier De Disques Arrière
Figure 66. Retrait du fond de panier de disques arrière Étapes suivantes Installez le fond de panier de disques arrière. Installation du fond de panier de disques arrière Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes 1.
Page 103: Cartes D'extension Et Cartes De Montage Pour Cartes D'extension
Cela n’empêche pas la mise sous tension de votre système. Dépannage des cartes d'extension Toutefois, si une pause F1/F2 se produit avec un message d'erreur, voir la section Guide de dépannage des serveurs PowerEdge Dell EMC à l'adresse dans la section Consignes d’installation des cartes d’extension Le tableau suivant décrit la prise en charge des cartes d’extension :...
Page 104 Carte NIC : 10 Gb (Intel/Broadcom/ Mellanox) HBA : FC8 (Emulex) Carte NIC : 1 Gb (Broadcom/Intel) PERC 10 : adaptateur externe (Dell) HBA : adaptateur externe (Dell) Stockage interne (Dell) PERC 10 : mini mono/PERC 9 : mini mono/ Logement intégré...
Page 105: Retrait D'une Carte D'extension De La Carte De Montage Pour Cartes D'extension
Type de carte Priorité du logement Nombre maximum de cartes PERC 10 : adaptateur externe (Dell) HBA : adaptateur externe (Dell) Stockage interne (Dell) PERC 10 : mini mono/PERC 9 : mini mono/ Logement intégré HBA : mini mono (Dell) Tableau 52.
Page 106 2. Suivez la procédure décrite dans la section Retirez le carénage d’aération. 4. Le cas échéant, débranchez les câbles de la carte d’extension. 5. Lors du retrait d’une carte de l’une des cartes de montage, vérifiez que le loquet du support de carte PCIe est fermé. REMARQUE : La procédure de retrait d’une carte d’extension est identique sur la carte de montage 1A, la carte de montage 3A et la carte de montage 1B.
Page 107: Installation D'une Carte D'extension Dans La Carte De Montage Pour Cartes D'extension
Figure 69. Installation d’une plaque de recouvrement sur une carte de montage 3A Étapes suivantes Installez une carte d’extension dans la carte de montage pour cartes d’extension. Installation d’une carte d’extension dans la carte de montage pour cartes d’extension Prérequis 1.
Page 108 Figure 70. Retrait d’une plaque de recouvrement sur la carte de montage 3A 3. Tenez la carte par ses bords et alignez son connecteur de bord de carte sur le connecteur de carte d’extension situé sur la carte de montage. 4.
Page 109: Retrait D'une Carte D'extension
4. Installez tous les pilotes de périphérique requis pour la carte, comme indiqué dans la documentation de celle-ci. Retrait d’une carte d’extension Prérequis 1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Suivez la procédure décrite dans la section 3.
Page 110: Installation D'une Carte D'extension
Figure 73. Installation de la plaque de recouvrement e) Appuyez sur le loquet de la carte d’extension jusqu’à ce que le support de recouvrement s’enclenche. REMARQUE : Les plaques de recouvrement doivent être installées sur les logements de carte d’extension vides pour maintenir l’homologation FCC du système.
Page 111 Figure 74. Retrait de la plaque de recouvrement REMARQUE : Stockez la plaque de recouvrement pour une utilisation ultérieure. Une plaque de recouvrement doit être installée dans les logements de carte d’extension vides afin de maintenir l’homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à...
Page 112: Retrait Des Cartes De Montage Pour Carte D'extension
Étapes suivantes 1. Connectez les câbles requis à la carte d’extension. Installez le carénage d’aération. 3. S’il a été retiré, installez le bâti des disques arrière. 4. Suivez la procédure décrite dans la section Retrait des cartes de montage pour carte d'extension Prérequis 1.
Page 113 Figure 77. Retrait de la carte de montage 1A b) Pour la carte de montage 1B, procédez comme suit : 1. À l’aide d’un tournevis cruciforme nº 2, serrez les vis imperdables. 2. Retirez la vis à l’arrière de la carte de montage 1B. 3.
Page 114: Installation Des Cartes De Montage Pour Cartes D'extension
Installation des cartes de montage pour cartes d’extension Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes 1. Si elles ont été retirées, installez les cartes d’extension dans les cartes de montage pour cartes d’extension. 2. En tenant les ergots, alignez la carte de montage pour cartes d’extension sur le connecteur et la broche de guidage de la carte de montage située sur la carte système.
Page 115 Figure 80. Installation de la carte de montage 1A b) Pour la carte de montage 1B, serrez les vis imperdables et revissez la vis à l’arrière de la carte de montage pour fixer fermement la carte de montage à la carte système. Figure 81.
Page 116: Carte Microsd Ou Vflash (En Option)
Carte microSD ou vFlash (en option) Retrait de la carte MicroSD Prérequis 1. Suivez les consignes de sécurité indiquées dans Consignes de sécurité. 2. Suivez la procédure décrite dans Avant une intervention à l’intérieur de l’ordinateur. Retirez le carénage à air. Étapes 1.
Page 117: Module Idsdm Ou Vflash (En Option)
Étapes 1. Localisez le logement de la carte microSD sur le module IDSDM ou vFlash. Orientez la carte MicroSD de manière appropriée et insérez l’extrémité de la broche de contact de la carte dans le logement. REMARQUE : Le logement est muni d'un repère qui permet d'insérer la carte dans le bon sens. 2.
Page 118: Installation Du Module Idsdm Ou Vflash
Figure 82. Retrait du module IDSDM/vFlash (en option) REMARQUE : Les deux commutateurs DIP placés sur le module IDSDM/vFlash permettent la protection en écriture. Étapes suivantes Installez le module IDSDM ou vFlash. Installation du module IDSDM ou vFlash Prérequis Suivez les consignes de sécurité indiquées dans Consignes de sécurité.
Page 119: Carte De Montage Lom
Figure 83. Installation d’une carte IDSDM/vFlash (en option) Étapes suivantes Installez les cartes microSD. REMARQUE : Réinstallez les cartes MicroSD dans les logements correspondants aux indications que vous avez marquées sur les cartes lors de leur retrait. Installez le carénage à air. 3.
Page 120 Figure 84. Retrait de la carte de montage LOM 5. Soulevez la carte de montage LOM pour la retirer du système. 6. Retirez le support de la carte de montage LOM a) À l’aide d’un tournevis Phillips #2, retirez la vis qui fixe le support au châssis. b) Faites glisser le support par l’ouverture du châssis pour le retirer.
Page 121: Installation De La Carte De Montage Lom
Figure 86. Installation de la plaque de recouvrement LOM Étapes suivantes Installez la carte de montage LOM. Installation de la carte de montage LOM Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes 1. Retirez la plaque de recouvrement LOM. a) À...
Page 122 Figure 87. Retrait de la plaque de recouvrement LOM 2. Installez le support de la carte de montage LOM. a) Insérez et faites glisser le support de la carte de montage LOM par l’ouverture du châssis. b) À l’aide d’un tournevis cruciforme nº 2, serrez la vis de fixation du support au châssis. Figure 88.
Page 123: Carte Mini-Perc
Figure 89. Installation de la carte de montage LOM Étapes suivantes 1. Si elles ont été retirées, installez les cartes de montage. 2. S’il a été retiré, installez le bâti des disques arrière. Installez le carénage d’aération. 4. Suivez la procédure décrite dans la section Carte mini-PERC Votre système comporte un logement de carte d’extension dédié, sur la carte système, pour la carte contrôleur de stockage principal.
Page 124: Installation De La Carte Mini-Perc
Figure 90. Retrait de la carte mini-PERC Étapes suivantes Installez la carte mini-PERC. Installation de la carte mini-PERC Prérequis Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. Étapes 1. Faites glisser la carte mini-PERC en l’inclinant pour l’insérer dans son support sur la carte système. 2.
Page 125: Étapes Suivantes
Figure 91. Installation de la carte mini-PERC Étapes suivantes 1. Si elle a été retirée, installez la carte de montage Installez le carénage d’aération. 3. S’il a été retiré, installez le bâti des disques arrière. 4. Suivez la procédure décrite dans la section Installation et retrait des composants du système...
Page 126: Acheminement Des Câbles
Acheminement des câbles Figure 92. Acheminement des câbles : fond de panier de 8 disques de 3,5 pouces 1. Fond de panier de disques 2. câble SATA 3. Câble d’alimentation 4. Loquet de guidage de câble 5. Câble de transmission 6.
Page 127 Figure 93. Acheminement des câbles : fond de panier de 8 disques de 3,5 pouces avec carte mini-PERC 1. Fond de panier de disques 2. Câble SAS 3. Câble d’alimentation 4. Loquet de guidage de câble 5. Câble de transmission 6.
Page 128 Figure 94. Acheminement des câbles : fond de panier de 12 disques de 3,5 pouces avec fond de panier de 2 disques de 3,5 pouces arrière 1. Fond de panier de disques 2. Câble SAS 3. Câble de transmission 4. Loquet de guidage de câble 5.
Page 129 Figure 95. Acheminement des câbles : fond de panier de 12 disques de 3,5 pouces 1. Fond de panier de disques 2. Câble de transmission 3. Loquet de guidage de câble 4. Câble d’alimentation 5. Carte système 6. Carte mini-PERC 7.
Page 130: Pile Du Système
3. Loquet de guidage de câble 4. Câble d’alimentation 5. Câble d’alimentation 6. Carte mini-PERC 7. Carte système 8. Câble SAS 9. Câble PCIe Figure 97. Acheminement des câbles : backplane de 24 disques de 2,5 pouces 1. Backplane de disque 2.
Page 131: Clé De Mémoire Usb Interne (En Option)
Étapes 1. Repérez le support de la pile. Pour plus d’informations, voir la section Cavaliers de la carte système et connecteurs. PRÉCAUTION : Pour ne pas endommager le connecteur de la pile, vous devez le maintenir fermement en place lorsque vous installez ou retirez une pile. 2.
Page 132: Lecteur Optique (En Option)
1. Suivez les consignes de sécurité répertoriés dans Consignes de sécurité. 2. Suivez la procédure décrite dans la section Retirez le carénage d’aération. Étapes 1. Repérez le connecteur USB ou la clé mémoire USB sur la carte système. Pour localiser le port USB interne sur la carte système, voir la section Connecteurs et cavaliers de la carte système.
Page 133: Installation Du Lecteur Optique
Figure 100. Retrait du lecteur optique 3. Si vous n’envisagez pas d’installer un nouveau lecteur optique, installez le cache. La procédure d’installation du cache du lecteur optique est identique à l’installation du lecteur optique. Figure 101. Installation du cache du lecteur optique Étapes suivantes Installez un lecteur optique.
Page 134 Étapes 1. Le cas échéant, retirez le cache du lecteur optique. La procédure de retrait d’un cache de lecteur optique est similaire au retrait d’un lecteur optique. Figure 102. Retrait du cache du lecteur optique 2. Alignez le lecteur optique sur son logement situé à l’avant du système. 3.
Page 135: Blocs D'alimentation
Vous pouvez configurer la fonction d’alimentation de secours via les paramètres d'iDRAC. Pour plus d’informations sur les paramètres de l’iDRAC, consultez le Guide d’utilisation de l’iDRAC (Integrated Dell Remote Access Controller), disponible sur . Retrait du cache du bloc d’alimentation Prérequis...
Page 136: Installation D'un Cache De Bloc D'alimentation
Figure 104. Retrait du cache du bloc d’alimentation Étapes suivantes Installez le bloc d’alimentation le cache de bloc d’alimentation. Installation d’un cache de bloc d’alimentation Prérequis 1. Suivez les consignes de sécurité indiquées dans Consignes de sécurité. 2. N’installez le cache du bloc d’alimentation que sur la seconde baie du bloc d’alimentation. Étapes Alignez le cache de bloc d’alimentation avec l’emplacement du bloc d’alimentation et poussez-le jusqu’à...
Page 137: Installation D'un Bloc D'alimentation
Figure 106. Retrait d’une unité d’alimentation Étapes suivantes Installez le PSU ou le cache du PSU. Installation d’un bloc d’alimentation Les procédures d’installation d’un bloc d’alimentation CA et d’un bloc d’alimentation CC sont identiques. Prérequis 1. Suivez les consignes de sécurité indiquées dans Consignes de sécurité.
Page 138: Retrait D'un Bloc D'alimentation Ca Non Redondant
Étapes suivantes 1. Si vous avez débloqué le bras de gestion des câbles, ré-enclenchez-le. Pour plus d’informations sur le bras de gestion des câbles, reportez-vous à la documentation du rack du système à l’adresse . 2. Branchez le câble d’alimentation sur le bloc d’alimentation et branchez son autre extrémité sur une prise électrique. PRÉCAUTION : Lorsque vous branchez le câble d’alimentation au bloc d’alimentation, fixez-le au bloc d’alimentation à...
Page 139: Installation D'un Bloc D'alimentation Ca Câblé Non Redondant
électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 140: Configuration D'entrée Requise
électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 141: Carte Interposeur D'alimentation
électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 142: Installation De La Carte Intercalaire D'alimentation
Figure 110. Retrait de la carte intercalaire d’alimentation Étapes suivantes Installation de la carte intercalaire d’alimentation. Installation de la carte intercalaire d’alimentation Prérequis Suivez les consignes de sécurité indiquées dans Consignes de sécurité. Étapes 1. Alignez les emplacements de la carte intercalaire d’alimentation (PIB) avec les crochets du bâti du bloc d’alimentation et faites-la glisser jusqu’à...
Page 143: Panneau De Commande
Figure 111. Installation de la carte intercalaire d’alimentation Étapes suivantes Installez le bloc d’alimentation. Installez le carénage à air. 3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur dusystème. panneau de commande Retrait du panneau de commandes gauche Prérequis 1.
Page 144: Installation Du Panneau De Commande Gauche
Figure 112. Retrait du panneau de commandes gauche 3. En le tenant par les côtés, retirez l’assemblage du panneau de commande gauche pour le retirer du système. Étapes suivantes Installation du panneau de commande gauche. Installation du panneau de commande gauche Prérequis Suivez les consignes de sécurité...
Page 145: Retrait Du Panneau De Commandes Droit
Figure 113. Installation du panneau de commande gauche Étapes suivantes Installez le carénage à air. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur dusystème. Retrait du panneau de commandes droit Prérequis 1. Suivez les consignes de sécurité indiquées dans Consignes de sécurité.
Page 146: Installation Du Panneau De Commande Droit
Figure 114. Retrait du panneau de commandes droit 4. En le tenant par les côtés, retirez l’assemblage du panneau de commande droit pour le retirer du système. Étapes suivantes Installez le panneau de commande droit. Installation du panneau de commande droit Prérequis Suivez les consignes de sécurité...
Page 147: Carte Système
Figure 115. Installation du panneau de commande droit Étapes suivantes Installez le carénage à air. 2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur dusystème. Carte système Retrait de la carte système Prérequis PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de cryptage, il est possible que vous soyez invité...
Page 148 Carénage à air Cartes d’extension Cartes de montage pour cartes d’extension Carte mini PERC Module IDSDM/vFlash Clé USB interne (si elle est installée) Processeur Dissipateur de chaleur Barrettes de mémoire et caches correspondants Carte de montage LOM Bâti de disque arrière (le cas échéant) Étapes 1.
Page 149: Installation De La Carte Système
Figure 117. Retrait de la carte système Étapes suivantes Installation de la carte système Installation de la carte système Prérequis Suivez les consignes de sécurité répertoriées dans Consignes de sécurité. Étapes 1. Déballez le nouvel assemblage de la carte système. PRÉCAUTION : ne vous servez pas d’une barrette de mémoire, d’un processeur ou de tout autre composant pour soulever la carte système.
Page 150 Réactivez le module TPM (Trusted Platform Module). Pour plus d’informations, voir la section Mise à niveau du module TPM. 5. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour plus d’informations, voir le Guide d’utilisation de l’iDRAC sur Dell.com/idracmanuals. Installation et retrait des composants du système...
Page 151: Restauration Du Numéro De Série À L'aide De La Fonctionnalité Easy Restore
Restauration du numéro de série à l’aide de la fonctionnalité Easy Restore Cette fonctionnalité vous permet de restaurer le numéro de série, la licence iDRAC, la configuration UEFI et les données de configuration du système après avoir remplacé la carte système. Toutes les données sont automatiquement sauvegardées dans un lecteur Flash de sauvegarde.
Page 152: Installation Du Module Tpm
• Assurez-vous que le BIOS est configuré pour activer le mode d’amorçage UEFI. À propos de cette tâche PRÉCAUTION : Si vous utilisez le module TPM (Trusted Platform Module) avec une clé de chiffrement, il est possible que vous soyez invité à créer une clé de récupération lors de la configuration du système ou d’un programme. Collaborez avec le client afin de créer et stocker de façon sécurisée cette clé...
Page 153: Initialisation Du Module Tpm Pour Les Utilisateurs De Bitlocker
Initialisation du module TPM pour les utilisateurs de BitLocker Étapes Initialisez le module TPM. Pour plus d’informations, voir https://technet.microsoft.com/library/cc753140.aspx. Le TPM Status (État TPM) prend la valeur Enabled, Activated (Activé). Installation et retrait des composants du système...
Page 154: Diagnostics Du Système
Diagnostics du système Si vous rencontrez un problème avec le système, exécutez les diagnostics du système avant de contacter l'assistance technique de Dell. L’exécution des diagnostics du système permet de tester le matériel du système sans équipement supplémentaire ou risque de perte de données.
Page 155: Commandes Du Diagnostic Du Système
La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans le système. Le diagnostic démarre l'exécution des tests sur tous les périphériques détectés. Commandes du diagnostic du système Menu Description Configuration Affiche la configuration et les informations relatives à...
Page 156: Cavaliers Et Connecteurs
Cavaliers et connecteurs Cette rubrique contient des informations spécifiques relatives aux cavaliers. Elle contient également des informations sur les cavaliers et les commutateurs et elle décrit les connecteurs de la carte système. Les cavaliers de la carte système permettent de désactiver les mots de passe du système et de configuration.
Page 157: Paramètres Des Cavaliers De La Carte Système
Tableau 53. Connecteurs et cavaliers de la carte système Élément Connecteur Description FAN6 Connecteur du ventilateur de refroidissement 6 SATA_A/PCIE_A Connecteur interne SATA A ou PCIe A PCIE_B Connecteur PCIe B SATA_B/PCIE_C Connecteur interne SATA B ou PCIe C Support de processeur PCIE_D Connecteur PCIe D PCIE_E...
Page 158: Désactivation D'un Mot De Passe Oublié
Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
Page 159 11. Attribuez un nouveau mot de passe système et/ou de configuration. Cavaliers et connecteurs...
Page 160: Obtention D'aide
Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les informations de contact.
Page 161: Qrl (Quick Resource Locator) Pour Poweredge R7415
• Contact proactif : un agent du support technique Dell EMC vous contacte à propos du ticket de support et vous aide à résoudre le problème. Les avantages disponibles varient en fonction des droits au service Dell EMC achetés pour votre appareil. Pour plus d’informations sur SupportAssist, rendez-vous sur .

Dell EMC PowerEdge R7415 Manuel D'installation Et De Maintenance

Liens rapides

Manuels Connexes pour Dell EMC PowerEdge R7415

Sommaire des Matières pour Dell EMC PowerEdge R7415

Table des Matières
