Интерфейсный кабель тип H:
Вытяжка
Штекер RJ 45
Интерфейсный кабель тип I:
Вытяжка
Штекер RJ 45
ru
Интерфейсный кабель тип J:
Вытяжка
Штекер RJ 45
Интерфейсный кабель типа M:
Вытяжка
Штекер RJ 45

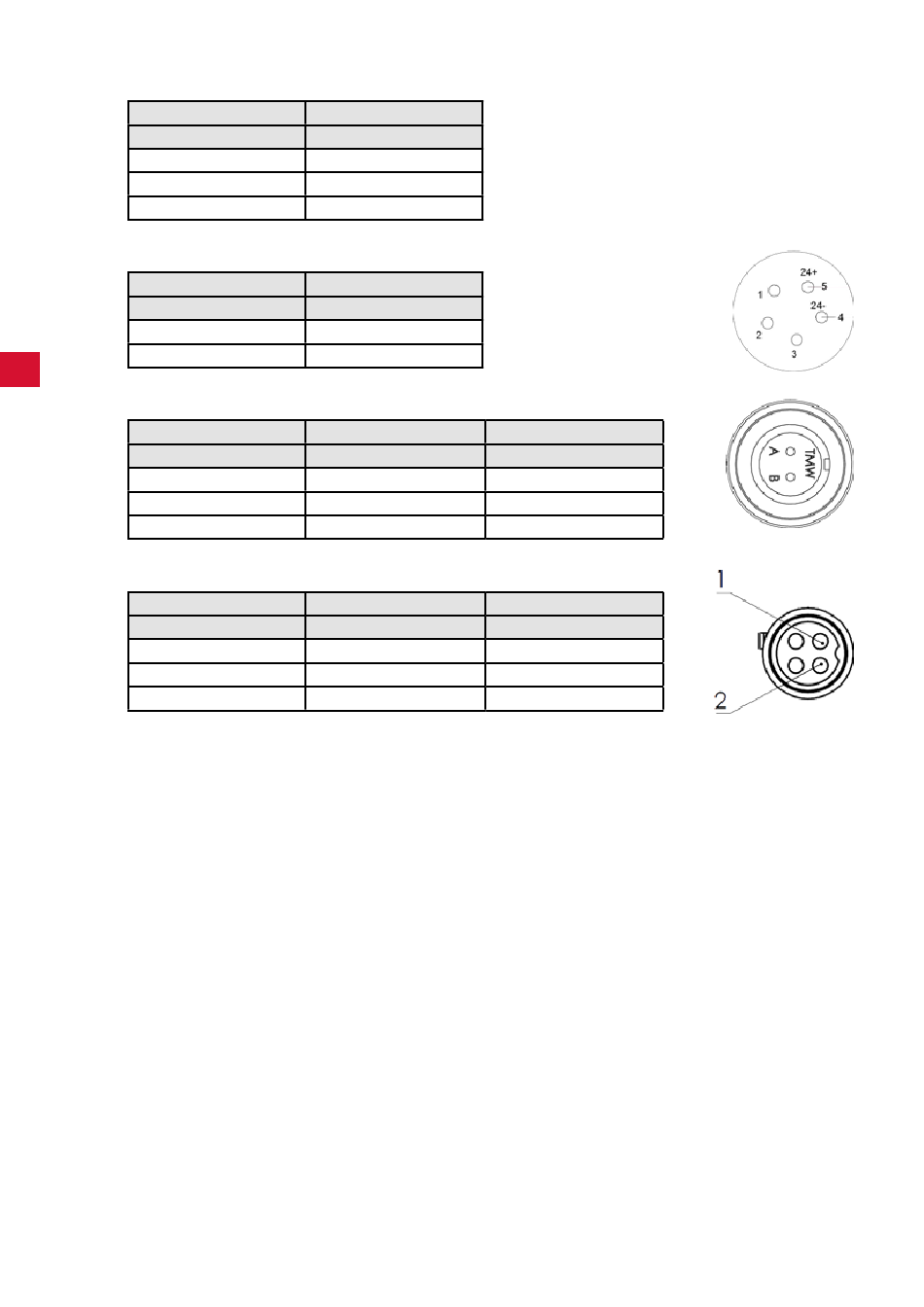

CAM-устройство
15 Pin D-Sub
Pin 8 Pin 2 (+)
Pin 7 Pin 12 (-)
--- Pin 7 <-> Pin 10
CAM-устройство
5 pol Aviation Штекер
Pin 8 Pin 5 (+)
Pin 7 Pin 4 (-)
CAM-устройство
2 pol. TMW Штекер
Pin 8
Pin 7
----
CAM-устройство
4 pol. Круглый разъем
---
Pin 7
Pin 8
Блок питания от сети
---- 24 V
B
A GND
Блок питания от сети
1 24 V
--- GND
2
