Français

6 Mise en service

Il est recommandé de faire procéder à la mise en ser-
vice de l'installation par le service après-vente WILO.
Avant la première mise en marche, le câblage à four-
nir par le client, particulièrement la mise à la terre et
la compensation de potentiel, doivent faire l'objet
d'un contrôle détaillé.
Avant la première mise en service, les pompes et le
réseau de tuyauterie doivent être entièrement rin-
cés, remplis et purgés si nécessaire.
DANGER ! Danger de mort !
Resserrer toutes les bornes de raccordement
avant la mise en service !

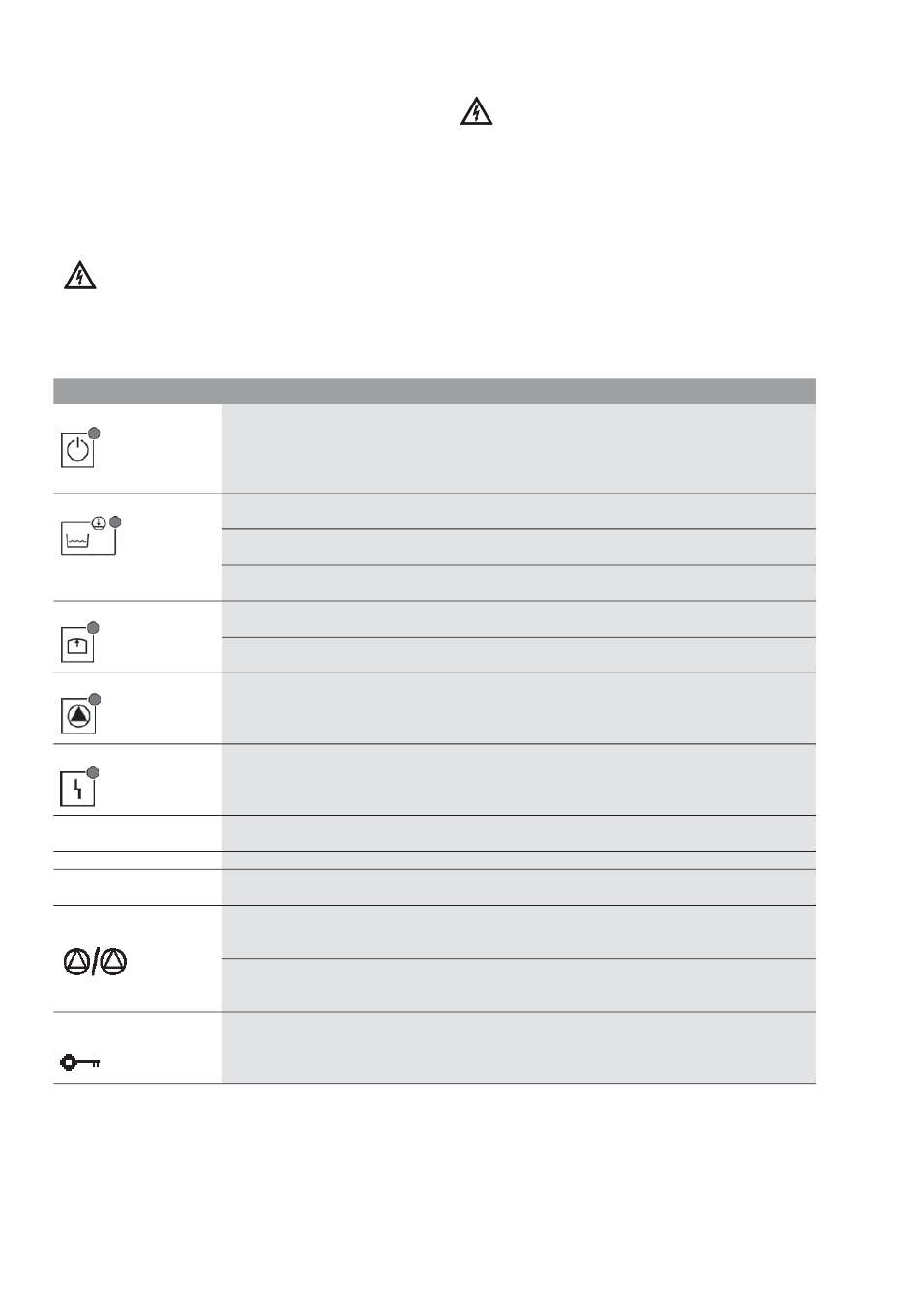

Affichage
DEL de mise sous tension
DEL Manque d'eau
DEL Surpression
DEL pompe verte
DEL pompe rouge
Ecran à cristaux liquides
Ecran à cristaux liquides
Ecran à cristaux liquides
Symbole de l'écran à cris-
taux liquides
Écran à cristaux liquides
Symbole « Clé »
40
Réaction
N'est pas allumée
Allumée,
au moins une pompe fonctionne
Allumée,
Pompes éteintes
Clignote
Allumée
Clignote
Allumée
Allumée
L'affichage « O F F » clignote avec
la pression système actuelle
Affichage « S F »
Affichage « E r r »
Allumé
Clignote
Allumé

7 Entretien

DANGER ! Danger de mort !
Mettre l'installation hors tension et la protéger
contre une remise en marche intempestive
avant de procéder à des travaux de maintenance
et de réparation.
Pour garantir une sécurité de fonctionnement maxi-
male en liaison avec des coûts de fonctionnement
aussi bas que possible, il est conseillé de conclure
un contrat d'entretien.
8 Pannes, causes et remèdes
8.1 Affichage des défauts et acquittement sur
l'appareil de régulation
Cause et remède
Contrôler la position de l'interrupteur principal.
Contrôler l'alimentation électrique des composants électro-
niques, la tension d'alimentation et les fusibles
Message de manque d'eau activé mais le lapes de temps est
inférieur au délai de temporisation T1
Message de manque d'eau activé, pompes arrêtées après
expiration du délai de temporisation T1.
Message de manque d'eau n'est plus activé, acquittement
en tournant le bouton rotatif
Pression système supérieure au seuil de surpression, l'instal-
lation s'arrête au bout de 3 secondes
Pression système de nouveau correcte après erreur de sur-
pression, acquittement en tournant le bouton rotatif
Au moins une pompe fonctionne
Au moins une pompe avec un message d'erreur, la pompe
défectueuse est identifiée par un symbole de clé dans le
menu des modes de fonctionnement
Entrées externes Marche/Arrêt non fermées, installation
désactivées en externe
Défaut de capteur, pas de connexion électrique avec le capteur
Défaut actuel dans la mémoire de défauts (une fonction de
menu étendue a été sélectionnée)
Mode de fonctionnement avec pompe de réserve sélectionné
Pompe de réserve non disponible, c'est-à-dire qu'au moins
une pompe est défectueuse ou commutée « Ext Off » ou que
la protection contre le fonctionnement à sec s'est déclenchée
Pompe non disponible (défaut de la pompe, Ext.Off, défaut
de capteur)
