• Bouton rotatif (pos. 2)
Le bouton rotatif permet à l'utilisateur d'entrer
des valeurs spécifiques ou d'acquitter les défauts.
Une brève pression sur le bouton permet de passer
de l'affichage de base au menu des modes de
fonctionnement (voir 4.2.2 Structure de menu)
des pompes. Une pression prolongée supérieure
à 2 secondes permet d'accéder au menu des
réglages système de l'installation (voir 4.2.2 Struc-
ture de menu).

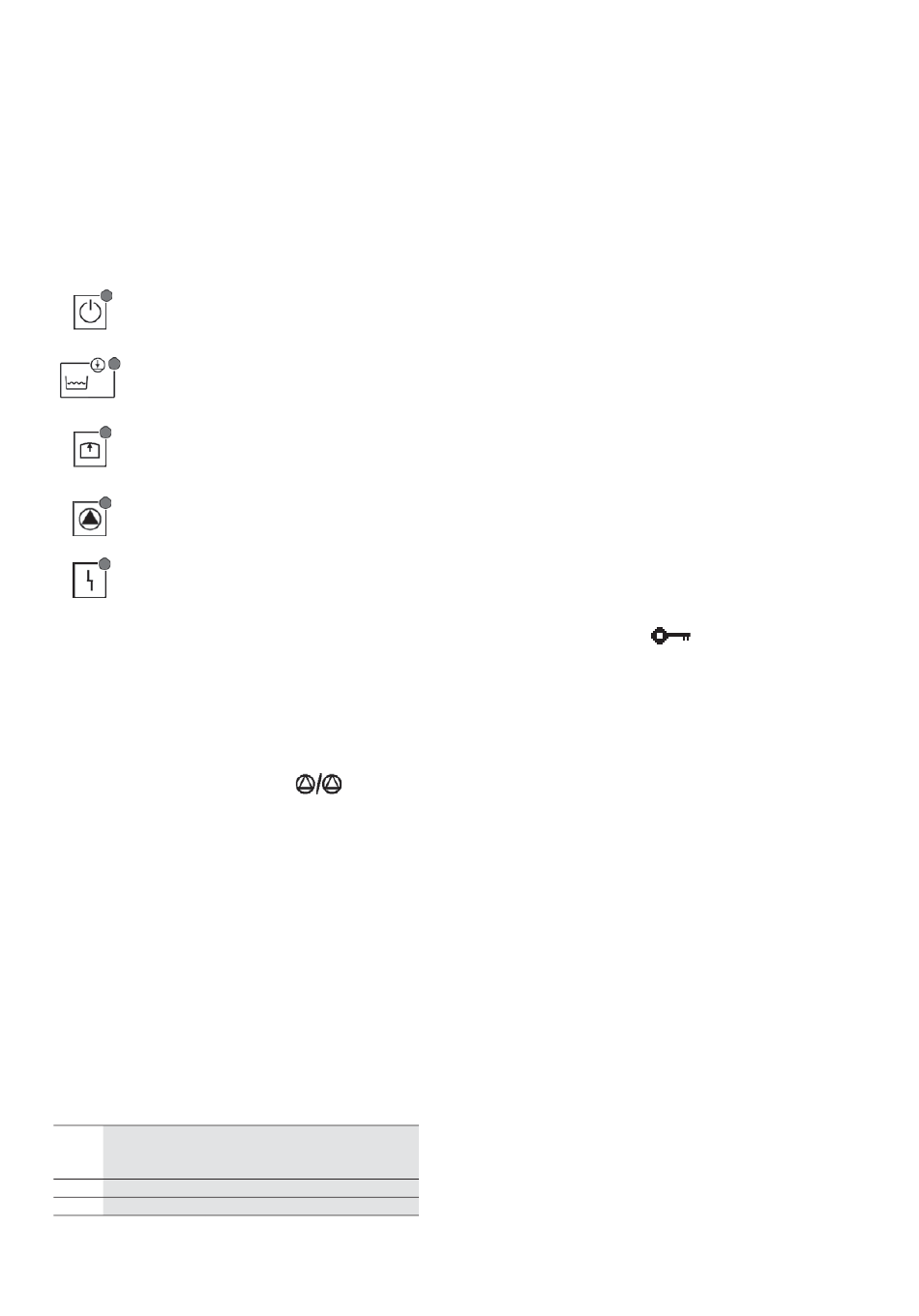

Le report de marche DEL verte indique l'ordre de marche de l'installation. Elle s'allume aussi si aucune pompe ne
fonctionne.
La DEL rouge pour manque d'eau allumée en continu indique si l'installation s'est arrêtée suite à la détection d'un
manque d'eau. Son clignotement signale qu'un message de manque d'eau est survenu ; mais il n'y a actuellement
aucun défaut. Le clignotement cesse après acquittement du défaut par rotation du bouton rotatif.
La DEL rouge pour surpression sert de message d'erreur lorsque l'installation s'est arrêtée suite à une pression sys-
tème trop élevée. Le clignotement de cette diode signale qu'il y avait un défaut de surpression mais qu'il n'y en
a plus à l'heure actuelle. Le clignotement cesse après acquittement du défaut par rotation du bouton rotatif.
La DEL verte pour report de marche des pompes (état des pompes) indique qu'au moins une pompe est pilotée
La DEL rouge pour défaut pompe (état des pompes) indique qu'un défaut est signalé par au moins une pompe.
Cette DEL ne s'allume pas en cas de défaut d'un capteur ou d'une panne de régulation.
4.2.2 Structure du menu
La structure de menu complète est constituée des
éléments suivants :
• Affichage de base
• Menu Modes de fonctionnement
• Menu Réglage du régulateur (avec Indicateur de ser-
vice et Mémoire de défauts)
L'affichage de base affiche la pression système
actuelle. De plus, le symbole
le mode Pompes de réserve a été paramétré.
Le clignotement du symbole indique qu'aucune
pompe de réserve n'est disponible (p. ex. suite
à une panne de pompe).
(1) Une brève pression ( < 2 secondes) sur le bou-
ton rotatif rouge permet de passer de l'affi-
chage de base au Menu Modes de
fonctionnement. Dans ce menu, la pompe
correspondante (P1, P2, P3, P4) est d'abord
sélectionnée en tournant le bouton rotatif.
L'écran n'affiche que le nombre de pompes qui
ont été paramétrés à l'aide des interrupteurs
DIP (voir section 4.2.3).
Après que la pompe a été sélectionnée, cette
sélection doit être confirmée en appuyant sur
le bouton rotatif. Ensuite, le mode de fonc-
tionnement actuel de la pompe est affiché :
Auto
Mode
(la vitesse de rotation, l'activation
automatique
et la désactivation de la pompe sont
commandées par le régulateur)
ON
Mode manuel
(vitesse maximale de la pompe)
OFF
Arrêt
(pompe arrêtée)
Notice de montage et de mise en service Système Wilo VR
Dans les différents points de menu, une rotation
vers la gauche ou la droite du bouton rotatif per-
met de modifier les paramètres ou réglages sur
l'affichage en conséquence et de les confirmer
en appuyant dessus.
• Témoins lumineux/Diodes électroluminescentes
(DEL)
(disposition fig. 1, pos. 4)
indique si
(2) Une brève pression ( > 2 secondes) sur le bouton
(le symbole de clé
indique un message
d'erreur de la pompe. Il indique également
l'état « Ext.Off » ou un défaut de capteur.)
Le mode de fonctionnement de la pompe peut
se régler en tournant le bouton rotatif vers
la gauche ou la droite. Une brève pression sur
le bouton permet ensuite de retourner à l'affi-
chage de base.
rotatif rouge permet de passer de l'affichage
de base au Menu Modes de fonctionnement.
La rotation du bouton permet de sélectionner
un point de menu (tab. 1). Afin de pouvoir pro-
céder à des modifications des valeurs, il faut
appuyer brièvement sur le bouton rotatif à
l'emplacement correspondant du menu. Ce qui
a pour effet d'afficher à l'écran le paramètre
réglé jusqu'ici qu'il est possible de régler en
tournant le bouton rotatif.
Une brève pression sur le bouton rotatif permet
de nouveau d'accéder au menu de sélection
des points de menu alors qu'une longue pres-
sion permet de retourner à l'affichage de base.
