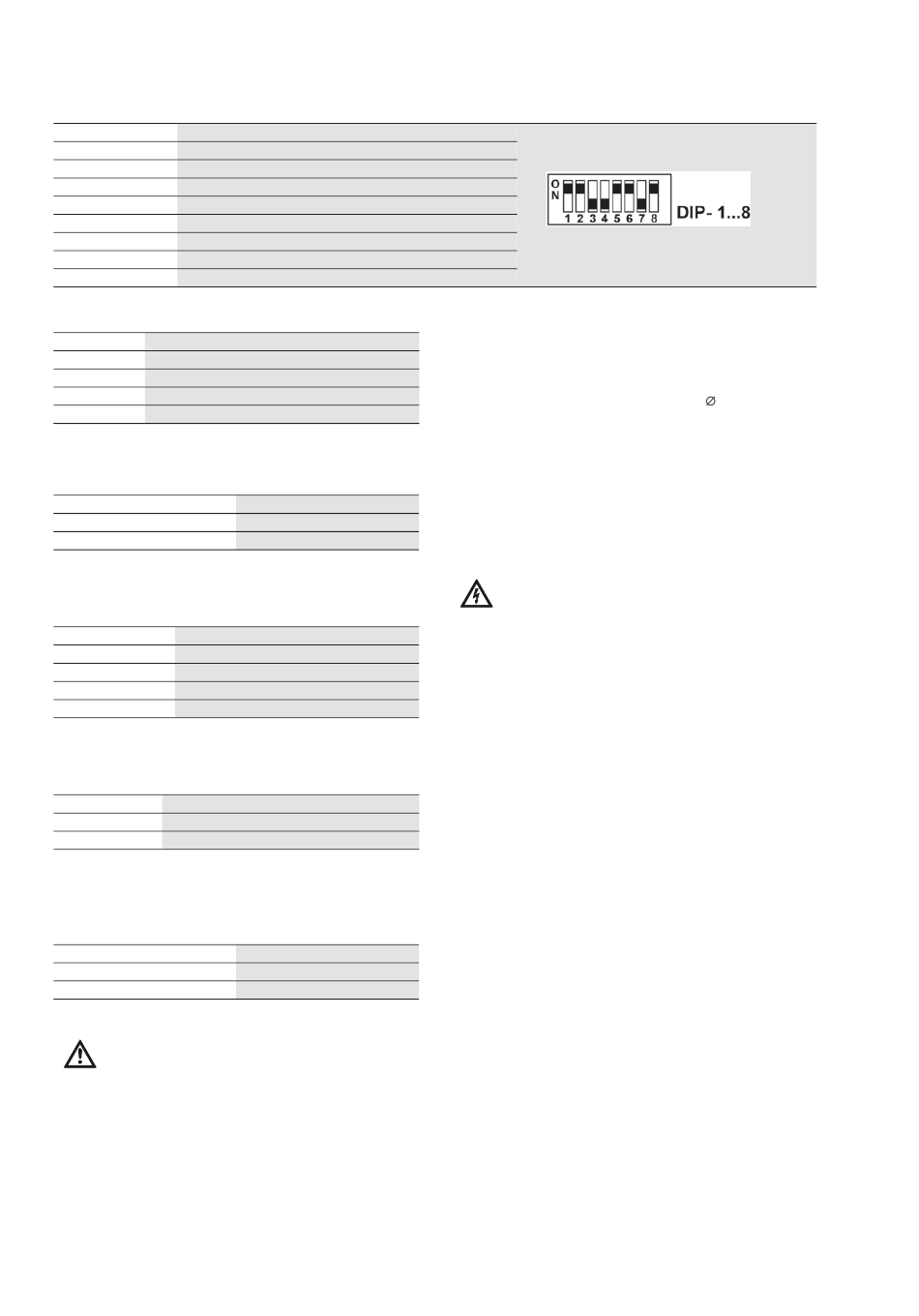

4.2.3 Réglage des interrupteurs DIP
• Aperçu (fig. 4, interrupteurs DIP)
Interrupteurs DIP
1
2
3
4
5
6
7
8
• Réglage du nombre de pompes
Quantité DIP – 1
1 ON
2 OFF
3 ON
4 OFF
Réglage d'usine : selon le type d'installation
• Pompe de réserve
Réserve
Oui
non
Réglage d'usine : selon le type d'installation
• Type de capteur de pression : (champ de mesure)
Capteur DIP – 5
6 bar OFF
10 bar ON
16 bar OFF
25 bar ON
Réglage d'usine : selon le type d'installation
• Inversion de logique report de défauts centralisé
Inversion DIP – 7
Oui ON
Non OFF
Réglage d'usine : DIP – 7 : OFF, pas d'inversion de logique
• Réglage du verrouillage de la modification
des paramètres
Verrouillage
Oui
Non
Réglage d'usine : DIP – 8 : ON, verrouillage
ATTENTION ! Risque de dysfonctionnement !
Éteindre l'appareil avant de régler les interrup-
teurs DIP ! Ce n'est qu'après avoir rétabli la ten-
sion que les réglages modifiés seront repris.

4.3 Etendue de la fourniture

• Appareil de régulation Wilo VR-Control
• Notice de montage et de mise en service
• Schéma
• Clé à double barre pour armoire de commande
38
Fonction
Nombre de pompes (bit 0)
Nombre de pompes (bit 1)
Nombre de pompes (bit 2)
Pompe de réserve
Type de capteur de pression (bit 0)
Type de capteur de pression (bit 1)
Report de défauts centralisé (SSM) inversé
Verrouillage des paramètres
DIP – 2 DIP – 3
OFF OFF
ON OFF
ON OFF
OFF ON
DIP – 4
ON
OFF
DIP – 6
OFF
OFF
ON
ON
Relais actif
Pas de défaut
Défaut
DIP – 8
ON
OFF

5 Installation/Montage

5.1 Montage

L'appareil de régulation VR-Control est livré complè-
tement monté. La fixation des appareils pour mon-
tage mural s'effectue avec 4 vis
un bâti de base ou sur le mur. Installer l'appareil de
régulation à un emplacement sec, exempt de vibra-
tions (accélération < 2g dans tous les sens), hors
gel et protégé des rayons directs du soleil.
Le cas échéant, les appareils pour des puissances
plus importantes sont livrés en tant qu'appareil sur
pied.
5.2 Raccordement électrique
DANGER ! Danger de mort !
Le raccordement électrique doit être confié à un
installateur-électricien habilité par le fournisseur
local d'énergie électrique et exécuté conformé-
ment aux réglementations locales en vigueur
(réglementations VDE).
• La nature du courant, la configuration du réseau
et la tension de l'alimentation réseau doivent
coïncider avec les indications de la plaque signa-
létique
• Observer les données des plaques signalétiques
des moteurs de pompe à commander
• Respecter la protection par fusible côté réseau
conformément à la plaque signalétique de l'ins-
tallation
• En cas d'utilisation de disjoncteurs différentiels,
il convient de respecter les prescriptions corres-
pondantes et le manuel de/des pompe(s) à rac-
corder.
• Le câblage doit être effectué conformément aux
schéma fourni
• Mettre à la terre la pompe/l'installation confor-
mément aux prescriptions
• Les lignes de raccordement doivent être posées
de façon à ne jamais entrer en contact avec les
tuyauteries et le corps de la pompe ni le carter
de moteur. En cas de températures ambiantes >
30 °C, veuillez tenir compte des facteurs de
réduction correspondants !
8 mm, p. ex. sur
