Montageanweisung – nur für Fachpersonal
4. Führen Sie das Anschlusskabel des Heizsystems durch die Durchführung 6.
5. Schließen Sie die Adern dieses Anschlusskabels an den Klemmen U – V
– W – N – PE an der Anschlussleiste 5 und an den passenden Klemmen
der Saunasteuerung an. Beachten Sie dabei die Montageanleitung der
Saunasteuerung.
6. Führen Sie das Verdampferkabel durch die Durchführung 8.
7. Schließen Sie die Adern des Verdampferkabels an den Klemmen PE – N
– U1 – Wm an der Anschlussleiste 7 und an den passenden Klemmen
der Saunasteuerung an. Beachten Sie dabei die Montageanleitung der
Saunasteuerung.
8. Befestigen Sie das Abdeckblech 2 wieder am Saunaofen.
5
6

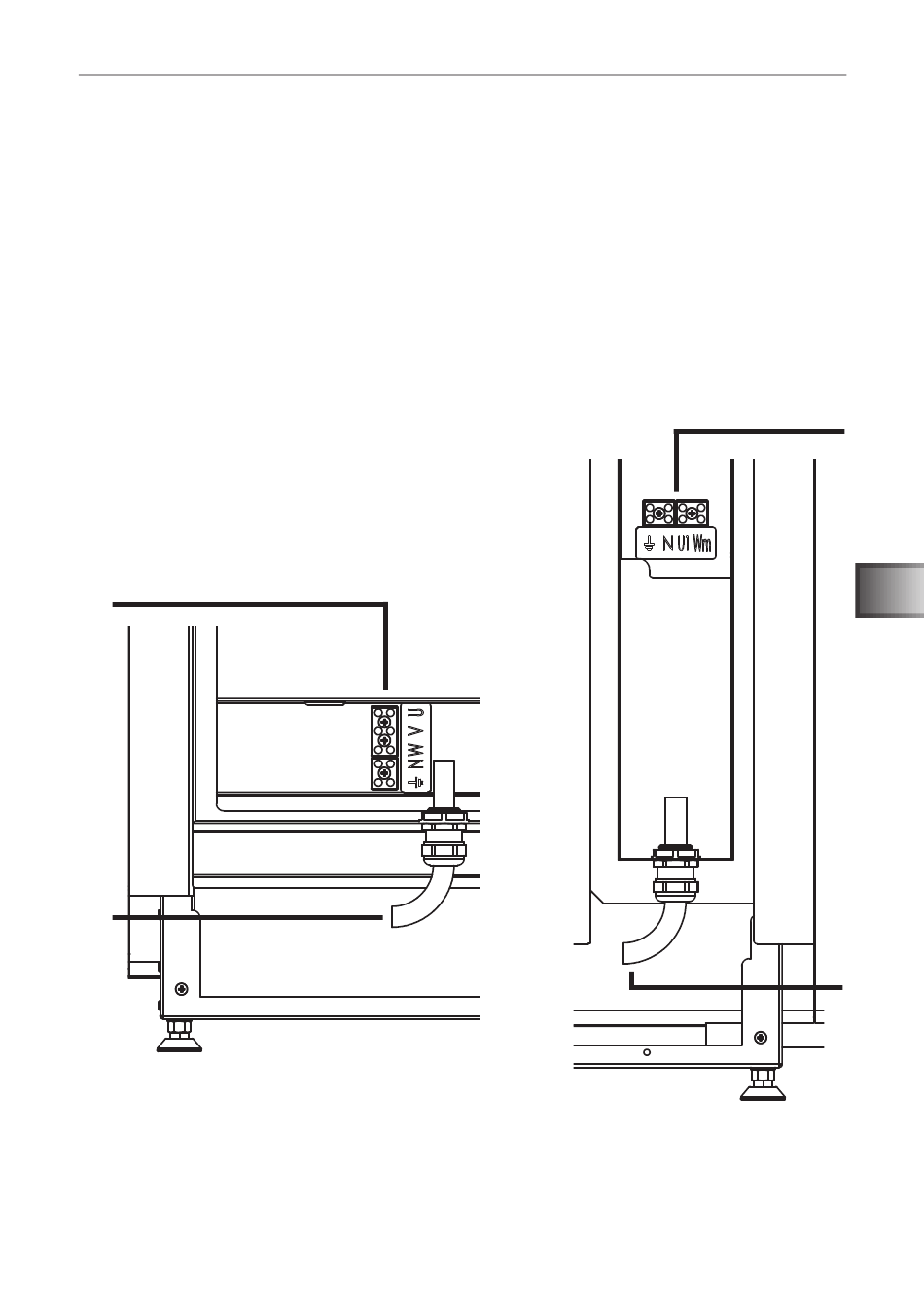

5 Anschlussleiste für das Heizsystem
6 Durchführung für das Anschlusskabel des Heizsystems
7 Anschlussleiste für den Verdampfer
8 Durchführung für das Verdampferkabel
