Montagehandleiding uitsluitend voor vakpersoneel
4. Leid de aansluitkabel van het verwarmingssysteem door de doorvoering 6.
5. Sluit de aders van deze aansluitkabel aan op de klemmen U – V – W – N – PE
van de aansluitlijst 5 en op de passende klemmen van de saunabesturing.
Neem hierbij de montagehandleiding van de saunabesturing in acht.
6. Leid de verdamperkabel door de doorvoering 8.
7. Sluit de aders van de verdamperkabel aan op de klemmen PE – N – U1 – Wm
van de aansluitlijst 7 en op de passende klemmen van de saunabesturing.
Neem hierbij de montagehandleiding van de saunabesturing in acht.
8. Bevestig de afdekplaat 2 weer op de saunakachel.
5
6

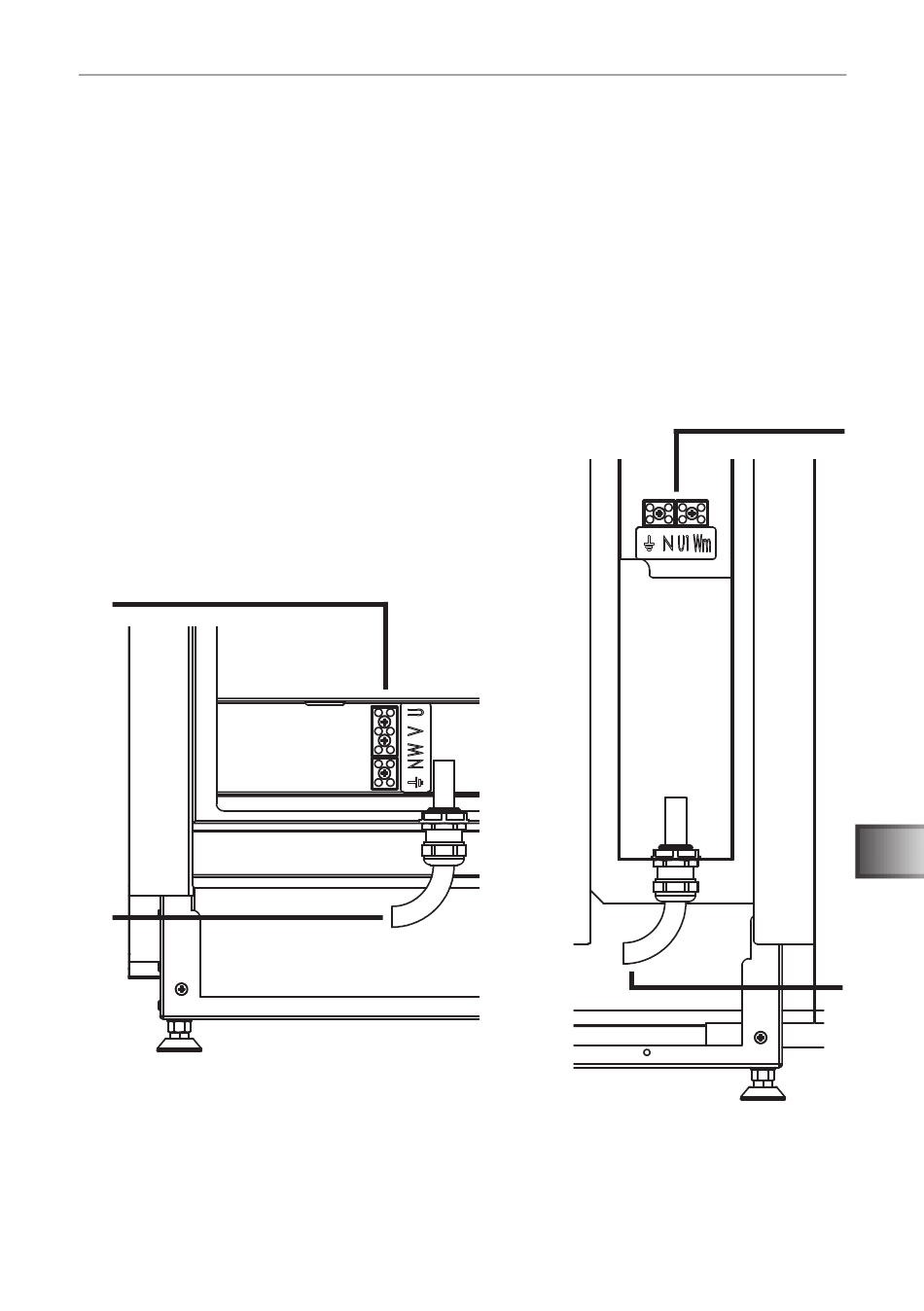

5 Aansluitlijst voor het verwarmingssysteem
6 Doorvoering voor de aansluitkabel van het verwarmingssysteem
7 Aansluitlijst voor de verdamper
8 Doorvoering voor de verdamperkabel
