Montagehandleiding uitsluitend voor vakpersoneel

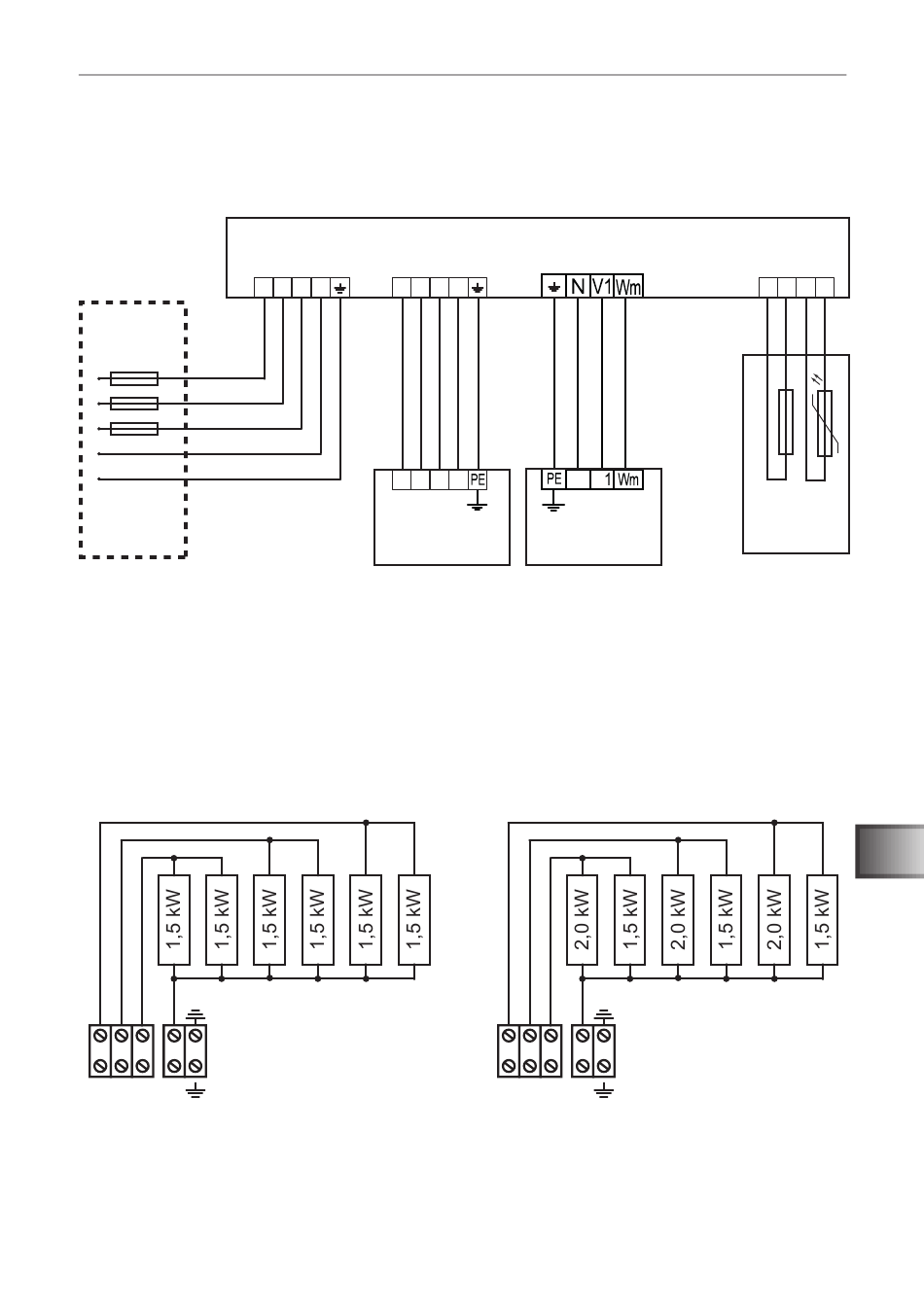

4.4. Aansluitschema
Afb. 2 Aansluitschema Concept R combi 9 kW en 10,5 kW
5
400 V~
3x16 A
1 Saunabesturing
2 Temperatuurvoeler met overtemperatuurbeveiliging
3 Verdamper 2,5 kW
4 Verwarmingssysteem 9 kW of 10,5 kW
5 Stroomvoorziening
Afb. 3 Bedradingsschema's – Verwarmingssysteem
U V W N
naar de
saunabe-
sturing
WORLD OF WELLNESS
L1 L2 L3 U V
N
U V
9 kW
10,5 kW
CP-RC-090
CP-RCB-090
9 kW
CP-R-090
9,0 kW
N
W
N N U
W
4 3
2,5 kW
U V W N
naar de
saunabe-
sturing
p. 13/26
1
r r w w
ϑ
ϑ
2
NL
CP-RC-105
CP-RCB-105
10,5 kW
CP-R-105
10,5 kW
