Instructions Pour l'installation et l'emploi

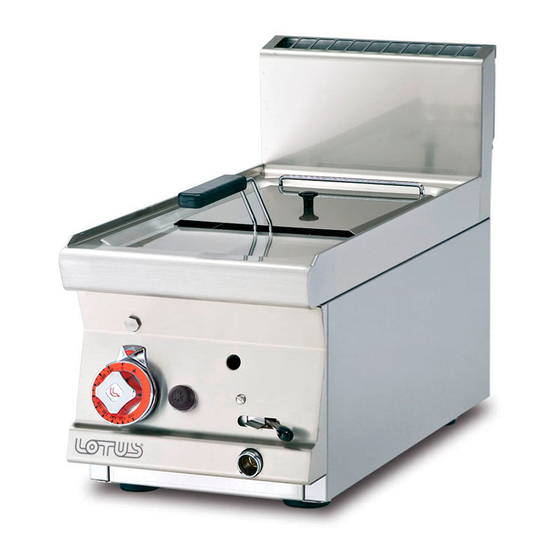

FRITEUSES À GAZ POUR USAGE
PROFESSIONNEL
F8T-63G F2/8T-66G F13-64G
Modèle LIBR.ISTR.F60GNEW
Référence 563012600
Révision 1
Date d'édition 19/06/2019
Langue Français
LOTUS S.p.A.
Via Calmaor, 46
31020 San Vendemiano
+39 0438 778020
+39 0438 778277
Traduction des instructions originales
Publicité
Manuels Connexes pour Lotus F8T-63G
Sommaire des Matières pour Lotus F8T-63G
- Page 1 Instructions Pour l’installation et l’emploi FRITEUSES À GAZ POUR USAGE PROFESSIONNEL F8T-63G F2/8T-66G F13-64G Modèle LIBR.ISTR.F60GNEW Référence 563012600 Révision 1 Date d'édition 19/06/2019 Langue Français LOTUS S.p.A. Via Calmaor, 46 31020 San Vendemiano +39 0438 778020 +39 0438 778277 Traduction des instructions originales...
- Page 2 Sommaire Sommaire PRÉAMBULE..........................Plan d'installation......................... Composants ..........................INFORMATIONS GÉNÉRALES....................Déclaration de conformité ......................Tableau des données techniques ....................INSTALLATION........................... Contrôles à effectuer à la livraison....................Déballage ............................. Installation mécanique ......................... Branchements électriques/gaz..................... TABLEAU DES DONNÉES TECHNIQUES DES BRÛLEURS (ITGB) ........Tableau des données techniques "brûleurs"...
- Page 3 PRÉAMBULE 1 PRÉAMBULE Plan d'installation FIG. 1 FT.. A Plaque des caractéristiques B Raccord gaz Traduction des instructions originales...
- Page 4 PRÉAMBULE FIG. 2 F.. A Plaque des caractéristiques B Raccord gaz Traduction des instructions originales...
- Page 5 PRÉAMBULE Composants FIG. A 1 Raccord gaz 2 Rampe 3 Injecteur 4 Brûleur 5 Thermostat de sécurité 6 Réglage de l'air 7 Bouton 8 Prolonge le drainage 9 Veilleuse 10 Bougie d'allumage 11 Évacuation huile 12 Piézoélectrique 13 Vanne Traduction des instructions originales...
- Page 6 PRÉAMBULE FIG. C A Piézoélectrique FIG. D 1 Taquet 2 Gicleur veilleuse 3 Prolonge le drainage 4 Bougie d'allumage FIG. E Réglage de l'air brûleur Traduction des instructions originales...
- Page 7 INFORMATIONS GÉNÉRALES 2 INFORMATIONS GÉNÉRALES Déclaration de conformité Le fabricant déclare que les appareils sont conformes aux prescriptions du Règlement GAR 2016/426 pour ce qui concerne la partie gaz et aux directives 2014/30/EU,2014/35/EU pour ce qui concerne la partie électrique. L'installation devra être effectuée conformément aux normes en vigueur, surtout en ce qui concerne l'aération des locaux et le système d'évacuation des gaz d'échappement.
- Page 8 Tableau des données techniques Tableau des données techniques F S60G RACCORDEMEN DÉBIT NOMINAL CAPACITÉ CUVE MODÈLE DIMENSIONS T AU GAZ TOTAL GAZ (kW) ISO 7-1 F8T-63G 30x60x29h R ½GM F2/8T-66G 60x60x29h R ½GM 12,2 8 + 8 F13-64G 40x60x90h R ½GM...
- Page 9 INSTALLATION 3 INSTALLATION Contrôles à effectuer à la livraison Au moment de la livraison, il est important de vérifier : · Les conditions extérieures de l'emballage · L'état général de l'appareil · La conformité du modèle avec les données contenues sur la plaquette technique et dans le manuel d'instructions ·...
- Page 10 INSTALLATION Avertissement Les opérations d'installation, les éventuelles transformations pour les autres types de gaz et le démarrage ne doivent être effectués que par un personnel qualifié, selon les normes en vigueur. Les installations à gaz, les branchements électriques et les locaux des appareils installés doivent être conformes aux normes en vigueur dans le pays d'installation ;...
- Page 11 INSTALLATION Raccordement au gaz naturel H G20 La pression de raccordement du gaz naturel est de 20 mbar. Contrôler la plaque des caractéristiques, mesurer la pression et s'assurer que le gicleur installé est conforme à la description fournie par le fabricant. ...
- Page 12 INSTALLATION 1 Hotte d'aspiration 2 Asservissement - Appareils de type « B11 » (voir plaque des caractéristiques) Évacuation naturelle (Fig.3) Raccordement à une conduite à tirage naturel, à fonctionnement garanti par un raccord anti-vent et assurant l'évacuation des produits de combustion directement à l'extérieur. ...
- Page 13 12.87 kWh/KG 9.45 kWh/m3st. BUTANE PROPANE GAZ NATUREL H 30 mbar 37 mbar 20 mbar F8T-63G (2 brûleurs) 6,1 kW Injecteur brûleur 1/100 mm 2 x 90 2 x 90 2 x 135 Injecteur veilleuse 1/100 mm...
- Page 14 INSTRUCTIONS D'UTILISATION 5 INSTRUCTIONS D'UTILISATION Général Cet appareil devra être utilisé uniquement dans le but pour lequel il a été expressément conçu, à savoir pour cuire ou réchauffer des aliments. Tout autre emploi doit être considéré comme inapproprié.De plus, l'appareil est destiné...
- Page 15 INSTRUCTIONS D'UTILISATION Extinction du brûleur principal · Tourner la commande graduée de la vanne en position étoile Dans cette position, seule la flamme de la veilleuse reste allumée Extinction de l’appareil · Appuyez et tournez le bouton en position "0". Cette commande bloque l'alimentation en gaz du brûleur principal et du brûleur pilote ...
- Page 16 INSTRUCTIONS D'UTILISATION Vidage de la cuve d'appareils TOP · L'utilisateur doit se munir d'un récipient approprié pour la vidange de l'eau/l'huile · Introduire le tube de vidange selon le dessin, mettre le récipient en place · Pousser le dispositif de sécurité pour empêcher les ouvertures involontaires (A) vers le haut et déplacer le levier (B) vers la gauche ...
- Page 17 ENTRETIEN 6 ENTRETIEN Ordinaire Au fur et à mesure que l'appareil est utilisé, il est nécessaire de réaliser un entretien régulier pour un fonctionnement sécurisé. En ce sens, nous conseillons de stipuler un contrat d'assistance. Attention! L'entretien doit être réalisé uniquement par un personnel spécialisé qui opère en respectant ...
- Page 18 ENTRETIEN · Remettre la bride de réglage de l'air dans sa position d'origine. Faire attention car la hauteur de la bride dépend du type de gaz utilisé (voir tableau des données techniques) Changement du gicleur du brûleur veilleuse La flamme du brûleur de la veilleuse est à air fixe. La seule chose nécessaire est le remplacement du gicleur en fonction du type de gaz utilisé...
- Page 19 NETTOYAGE 7 NETTOYAGE Nettoyage ordinaire Attention! L'utilisation de fluides inflammables est interdite durant les opérations de nettoyage des appareils Pour garantir l'hygiène et la conservation de l'appareil, effectuer régulièrement le nettoyage externe en veillant à ne pas endommager les câbles et les branchements électriques. Avant de commencer le nettoyage, mettre l'appareil hors tension.
