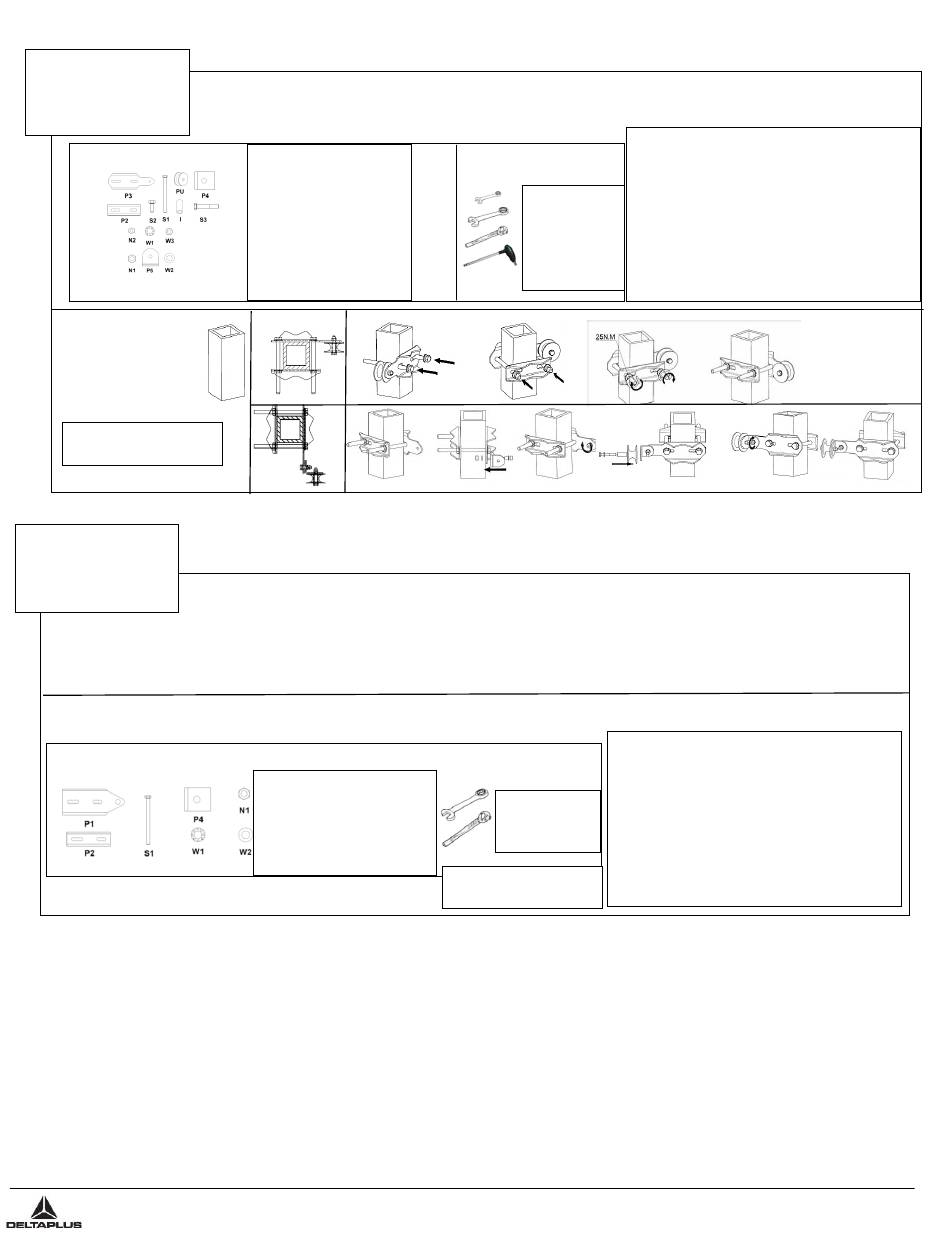

NAVODILA ZA
MONTAŽO
B
Sestavni deli AN802
1/ Pravokotna konstrukcija
1 x dinamometričnim ključem 17
za preverjanje vrtilnih momentov
NAVODILA ZA
MONTAŽO
C
Spodnje pritrdišče AN801UNI namestite po enakem postopku kot zgodnje sidrišče AN801UNI
Sestavni deli sidrišča AN801UNI
2
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN802/MONTAŽA
1 x P3: pritrdilna plošča
1 x P2: sidrna plošča
2 x P4: majhna sidrna plošča
1 x P5: plošča za vzmet
2 x S1: vijak M12 x 160mm
1 x S2: vijak M8 x 20mm
1 x S3: vijak M8x45mm
4 x W1: varovalna podložka, ki
preprečuje samodejno odvitje D12
4 x W2: Podložka D12
6 x N1: Matica M12
AN801UNI/MONTAŽA – spodnje pritrdišče
1 x P1:
sidrna plošča 1
1 x P2:
sidrna plošča 2
2 x S1:
vijak 12 x160mm
4 x W1: varovalne podložke, ki
preprečujejo samodejno odvitje D12
4 x W2:
Podložka D12
6 x N1:
Matica M12
AN801-AN802- ASSEMBLY GUIDES - (SL) -
Orodja za namestitev
1 x ključ št.13
1 x ključ št.19
1 x
dinamometričnim
ključem 19
1 x imbus ključ
velikosti 6
Orodja za namestitev
- Enak postopek kot za zgornje sidrišče AN801UNI
- Obvezno morate previdno slediti postopku montaže, ki je priporočen
za posamezno vrsto konstrukcije
- Vse vijake/matice je treba priviti z navornim ključem, da se zagotovi
1 x ključ št.19
pravilen vrtilni moment.
1 x
- Za pritrditev matic se lahko uporabi tudi močno lepilo.
dinamometričnim
- Pri vseh vrstah montaže morata biti sidrni plošči 1 in 2 vzporedni.
ključem 19
- Namestite sidrno točko na določeno mesto na konstrukciji, po
možnosti tik nad prečnico, če boste na primer uporabili lestev
1 x dinamometričnim ključem 17
za preverjanje vrtilnih momentov
Priporočila
- Enak postopek kot za zgornje sidrišče AN801UNI
- Obvezno morate previdno slediti postopku montaže, ki je priporočen
za posamezno vrsto konstrukcije
- Vse vijake/matice je treba priviti z navornim ključem, da se zagotovi
pravilen vrtilni moment.
- Za pritrditev matic se lahko uporabi tudi močno lepilo.
- Pri vseh vrstah montaže morata biti sidrni plošči P1 in P2 vzporedni.
- Namestite sidrno točko na določeno mesto na konstrukciji, po
možnosti tik nad prečnico, če boste na primer uporabili lestev
Priporočila
UPDATE : 13/10/2020
