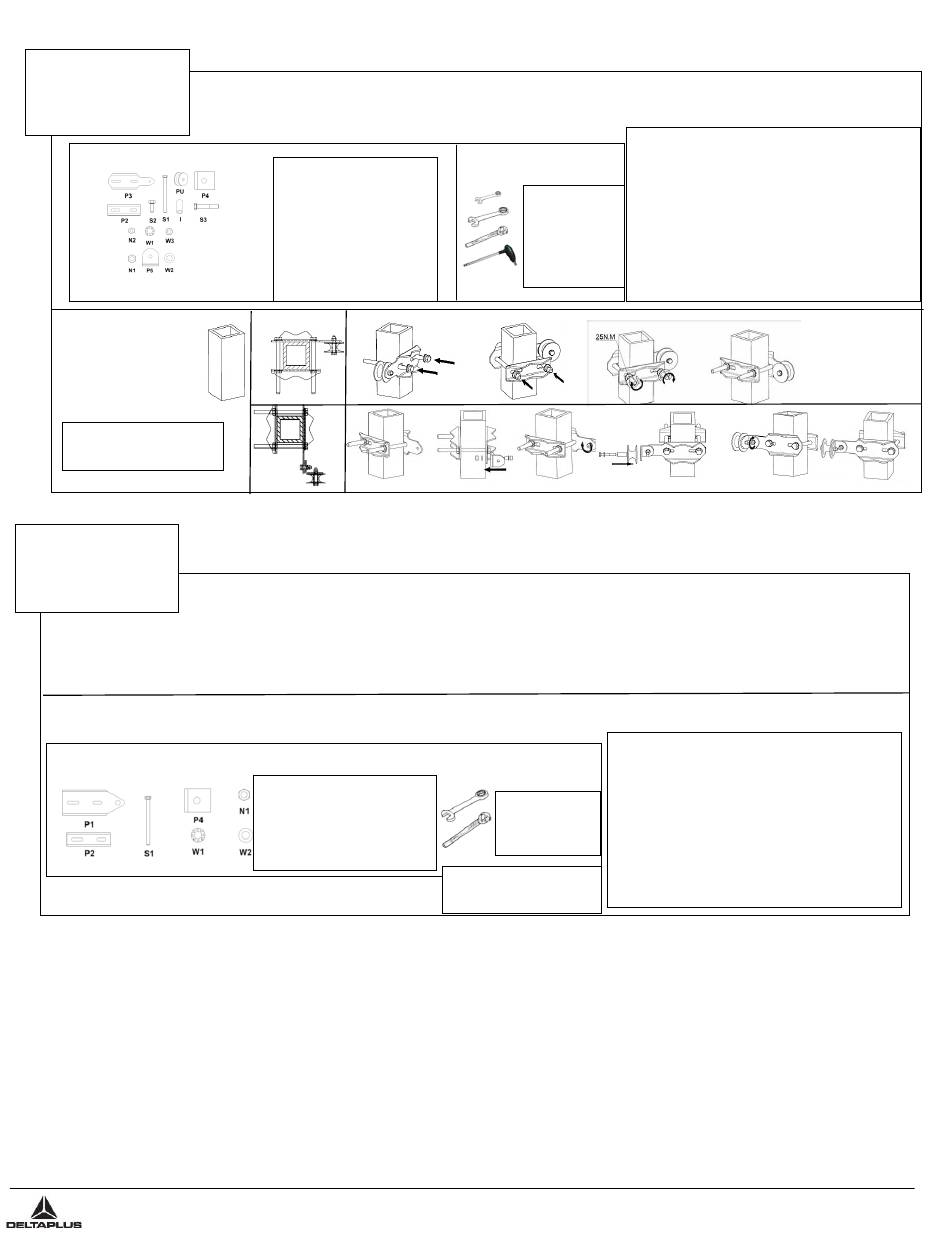

GHID DE
ASAMBLARE
B
Elementele componente ale AN802
1/ Structură rectangulară
1 x cu cheia dinamometrică de 17
pentru a verifica cuplul de
strângere
GHID DE
ASAMBLARE
C
Pentru instalarea clemei inferioare AN801UNI, efectuați aceeași procedură ca pentru ancora
Elementele componente ale AN801UNI
2
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN802/ASAMBLARE
1 x P3: Placa de fixare
1 x P2: Placă de ancorare
2 x P4: Placă mică de ancorare
1 x P5: Platină arc
2 x S1: Boulon M12 x 160mm
1 x S2: Boulon M8 x 20mm
1 x S3: Boulon M8x45mm
4 x W1: Șaibă autoblocantă D12
4 x W2: Șaibe D12
6 x N1: Piulița M12
AN801UNI/ASAMBLARE - Clemă inferioară
superioară AN801UNI
1 x P1:
Placă de ancorare 1
1 x P2:
Placă de ancorare 2
2 x S1:
Boulon 12 x160mm
4 x W1: Șaibe autoblocante D12
4 x W2:
Șaibe D12
6 x N1:
Piulița M12
AN801-AN802- ASSEMBLY GUIDES - (RO) -
Unelte pentru instalare
1 x cheie de 13
1 x cheie de 19
1 x cu cheia
dinamometrică de
19
1 x cheie imbus de
6
Unelte pentru instalare
- Aceeași procedură ca pentru ancora superioară AN801UNI
- Este obligatoriu să respectați cu precauție montajul preconizat
pentru fiecare tip de structură
- Toate buloanele/piulițele trebuie înșurubate cu ajutorul unei chei
1 x cheie de 19
dinamometrice pentru a asigura cuplul de strângere.
1 x cu cheia
- Se poate utiliza lipici puternic adeziv pentru a fixa piulițele.
dinamometrică de
- Pentru fiecare montaj, plăcile de ancorare 1 și 2 trebuie să fie
19
paralele.
- Poziționați punctul de ancorare pe un loc de pe structură, dacă este
1 x cu cheia dinamometrică de 17
posibil chiar deasupra uneia dintre bare, în cadrul unei utilizări pe scară
pentru a verifica cuplul de
strângere
Recomandări
- Aceeași procedură ca pentru ancora AN801UNI superioară
- Este obligatoriu să respectați cu precauție montajul preconizat
pentru fiecare tip de structură
- Toate buloanele/piulițele trebuie înșurubate cu ajutorul unei chei
dinamometrice pentru a asigura cuplul de strângere.
- Se poate utiliza lipici puternic adeziv pentru a fixa piulițele.
- Pentru fiecare montaj, plăcile de ancorare P2 și P3 trebuie să fie
paralele.
- Poziționați punctul de ancorare pe un loc de pe structură, dacă este
posibil chiar deasupra uneia dintre bare, în cadrul unei utilizări pe scară
Recomandări
UPDATE : 13/10/2020
