DELTA PLUS AN801UNI Guide D'assemblage page 59

GUIDE FÖR
MONTERING
D
Komponentdelar spänningssystemet
Göra 4 varv
3
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN801TEN/MONTERING
P6 : Platta för placering av pinne
1 x T : Spänningsfjäder
2 x N1 : Mutter M12
1 x A1 : Förankringsskruv M12
1 x W2: Bricka D12
2 x V : Kabelhållare
1 x R : Hjärtformad kabelsko

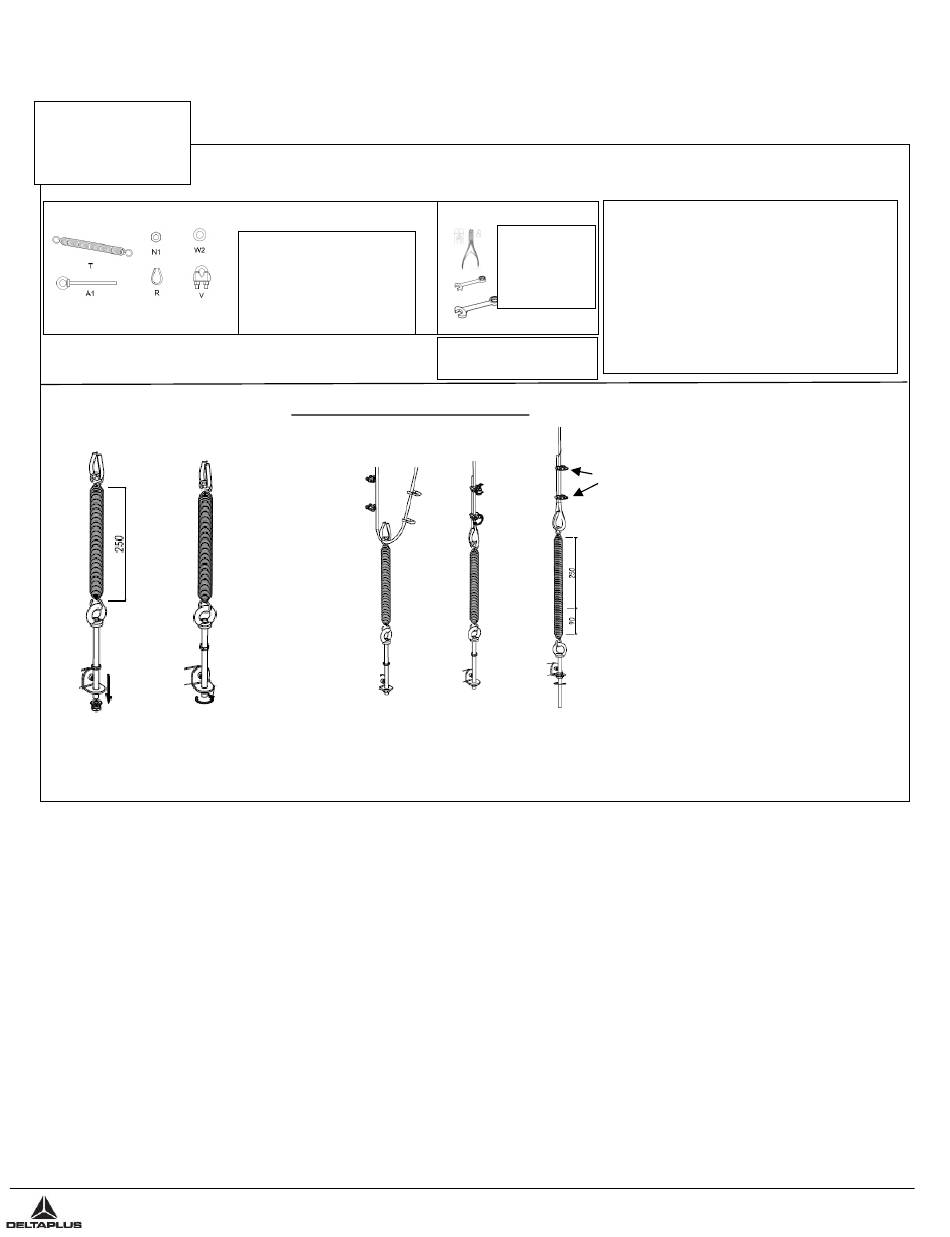

Installation av spänningssytemet
AN801-AN802- ASSEMBLY GUIDES - (SV) -
Verktyg för montering
1 x Nycke 13
- Alla bultar/muttrar ska skruvas med hjälp av en momentnyckel för
1 x Nycke 17
att säkerställa vridmoment.
2 x Nycke 19
- Stark lim kan användas för att fästa muttratna.
1 x tång
- Stark lim kan användas för att fästa muttratna.
1 x häftande tejp
- Positioneringsbrickan P6 till fjäders spänningspinne T måste fixeras
på nedre fästet AN801UNI med hjälp av bult M16 och mutter M16.
1 x momentnyckel 17 för att
kontrollera åtdragningsmoment
Skruvar till kabelhållare ppå
tillgångssidan
30 daN
