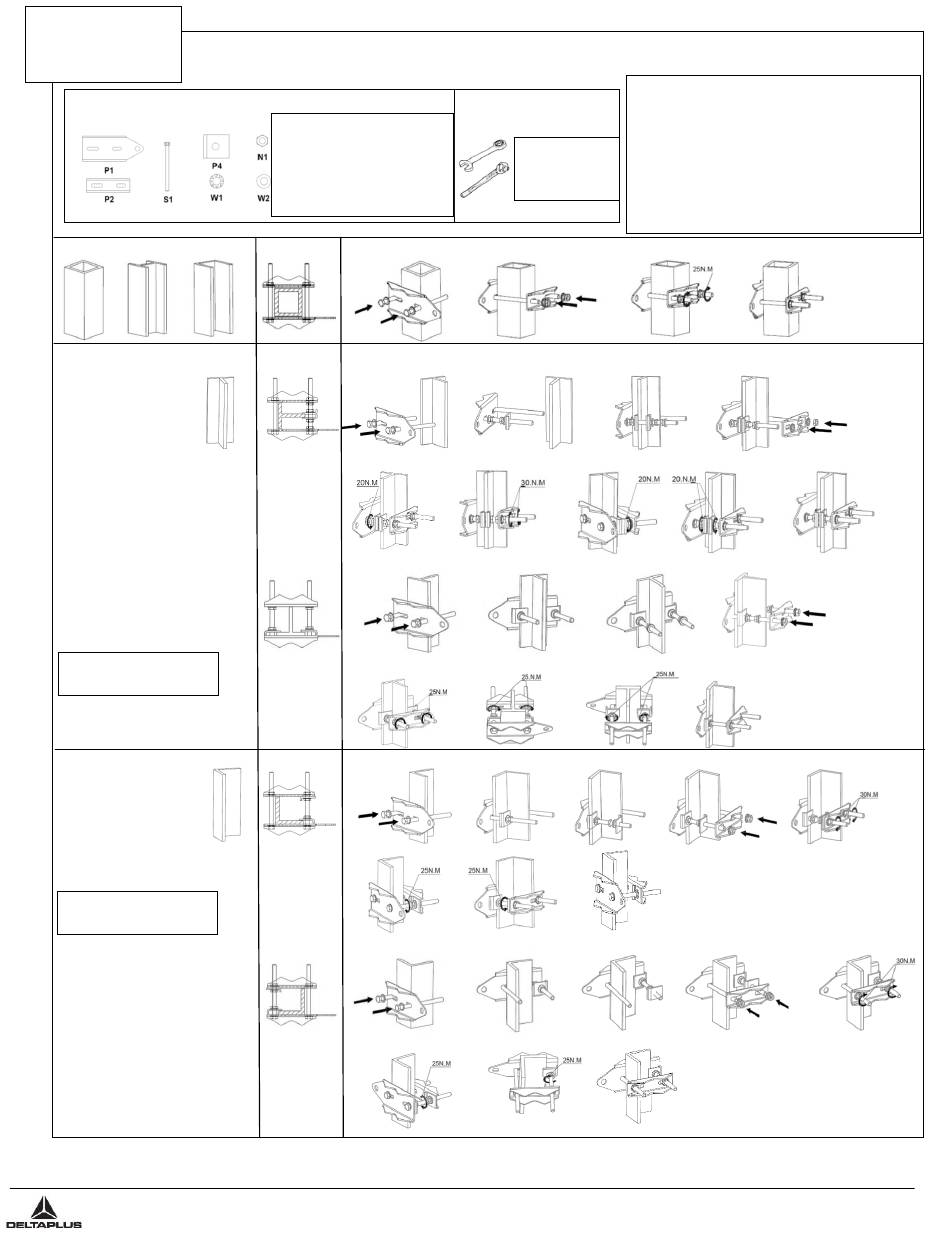

DELTA PLUS AN801UNI Guide D'assemblage page 81

NAVODILA ZA
MONTAŽO
A
Sestavni deli sidrišča AN801UNI
1/ Pravokotna konstrukcija
3/ Konstrukcija v obliki
črke T
1 x dinamometričnim ključem 17
za preverjanje vrtilnih momentov
4/ Konstrukcija v obliki
črke L
1 x dinamometričnim ključem 17
za preverjanje vrtilnih momentov
1
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN801UNI/MONTAŽA – zgornje sidrišče
1 x P1: sidrna plošča 1
1 x P2: sidrna plošča 2
2 x S1: vijak 12 x160mm
4 x W1: varovalne podložke, ki
preprečujejo samodejno odvitje D12
4 x W2: Podložka D12
6 x N1: Matica M12
A1.1
A2.1.1
A2.1.5
A2.2.1
A2.2.5
A3.1.1
A3.1.6
A3.2.1
A32.6
AN801-AN802- ASSEMBLY GUIDES - (SL) -
Orodja za namestitev
1 x ključ št.19
1 x
dinamometričnim
ključem 19
A1.2
A1.3
A2.1.2 A2.1.3
A2.1.7
A2.1.6
A2.2.2
A2.2.3
A2.2.6
A2.2.7
A3.1.3
A3.1.2
A31.7
A34.1.
8
A3.2.3
A3.2.2
A3.2.7 A3.2.8
Priporočila
- Obvezno morate previdno slediti postopku montaže, ki je priporočen
za posamezno vrsto konstrukcije
- Vse vijake/matice je treba priviti z navornim ključem, da se zagotovi
pravilen vrtilni moment.
- Za pritrditev matic se lahko uporabi tudi močno lepilo.
- Pri vseh vrstah montaže morata biti sidrni plošči 1 in 2 vzporedni.
- Namestite sidrno točko na določeno mesto na konstrukciji, po
možnosti tik nad prečnico, če boste na primer uporabili lestev
A1.4
A2.1.4
A2.1.8
A2.2.4
A2.2.8
A3.1.5
A3.1.4
A3.2.4
A3.2.5
UPDATE : 13/10/2020
A2.1.9
