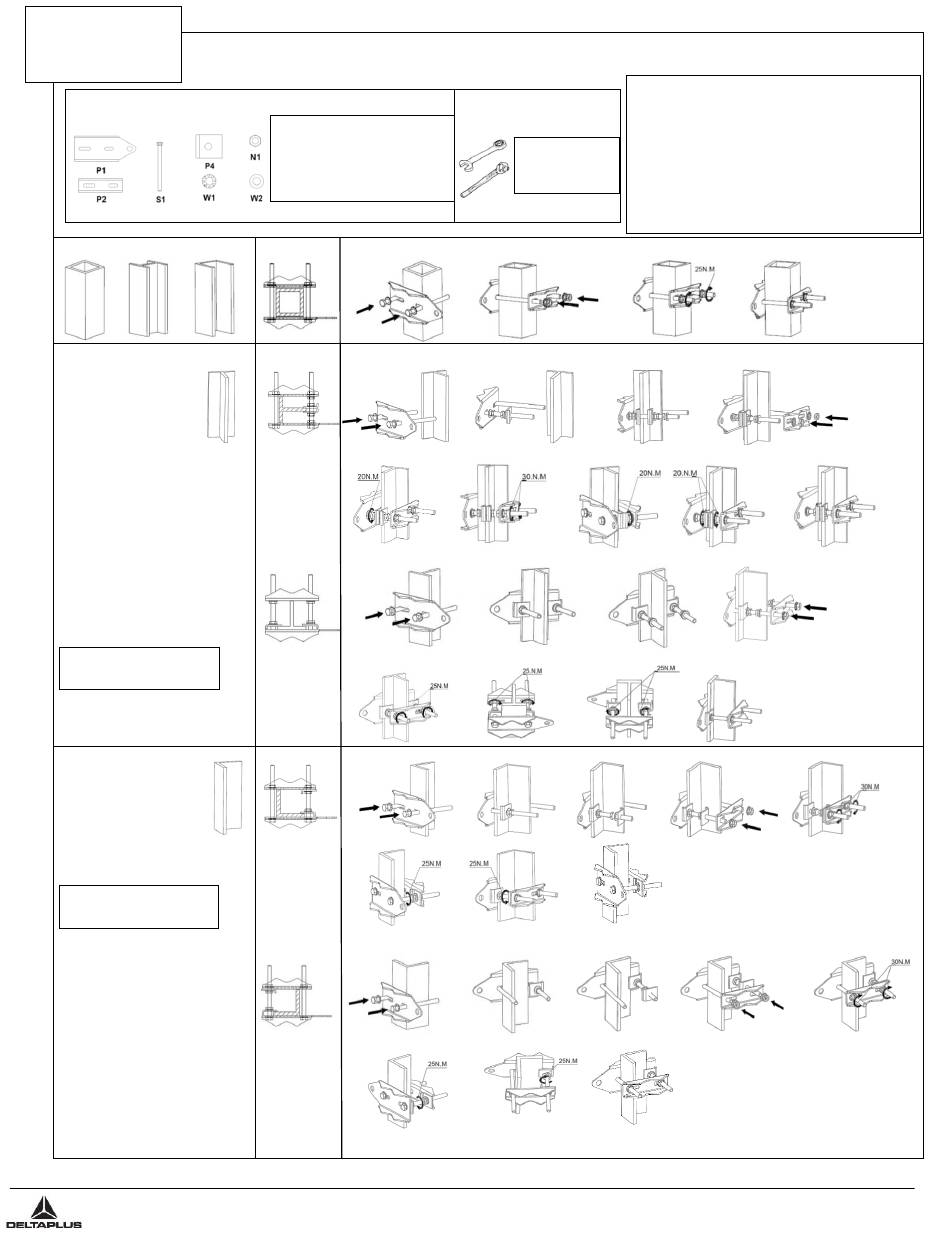

VEJLEDNING TIL
SAMLING
A
Elementbestanddele AN801UNI
1/ Rektangulær konstuktion
2/ T-konstruktion
1 x Momentnøgle 17 til kontrol af
tilspændingsmomentet
3/ L-konstruktion
1 x Momentnøgle 17 til kontrol af
tilspændingsmomentet
1
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN801UNI/MONTERING – Øvre forankring
1 x P1:
Forankringsplade 1
1 x P2:
Forankringsplade 2
2 x S1:
Bolt 12 x160mm
4 x W1: Selvblokerende underlagsskiver D12
4 x W2:
Underlagsskive D12
6 x N1:
Møtrik M12
A1.1
A2.1.1
A2.1.5
A2.2.1
A2.2.5
A3.1.1
A3.1.6
A3.2.1
A4.2.6
AN801-AN802- ASSEMBLY GUIDES - (DA) -
Værktøj til montering
1 x Nøgle 19
1 x Momentnøgle 19
A1.2
A1.3
A2.1.2
A2.1.3
A2.1.7
A2.1.6
A2.2.2
A2.2.3
A2.2.6
A2.2.7
A3.1.3
A3.1.2
A3.1.7
A3.1.8
A3.2.3
A3.2.2
A3.2.7
A3.2.8
Anbefalinger
- Det er påbudt omhyggeligt at følge den montage, der er beregnet til
hver type konstruktion
- Alle bolte/møtrikker skal skrues ved hjælp af en momentnøgle for at
sikre tilspændingsmomentet.
- Der skal anvendes en stærk lim til fastgørelse af møtrikkerne.
- For hver montage skal forankringsplade 1 og 2 være parallelle.
- Placer forankringspunkted på et sted på konstruktionen, om muligt
lige over en bjælke I forbindelse med anvendelse på stige.
A1.4
A2.1.4
A2.1.8
A2.2.4
A2.2.8
A3.1.5
A3.1.4
A3.2.4
A3.2.5
UPDATE : 13/10/2020
A2.1.9
