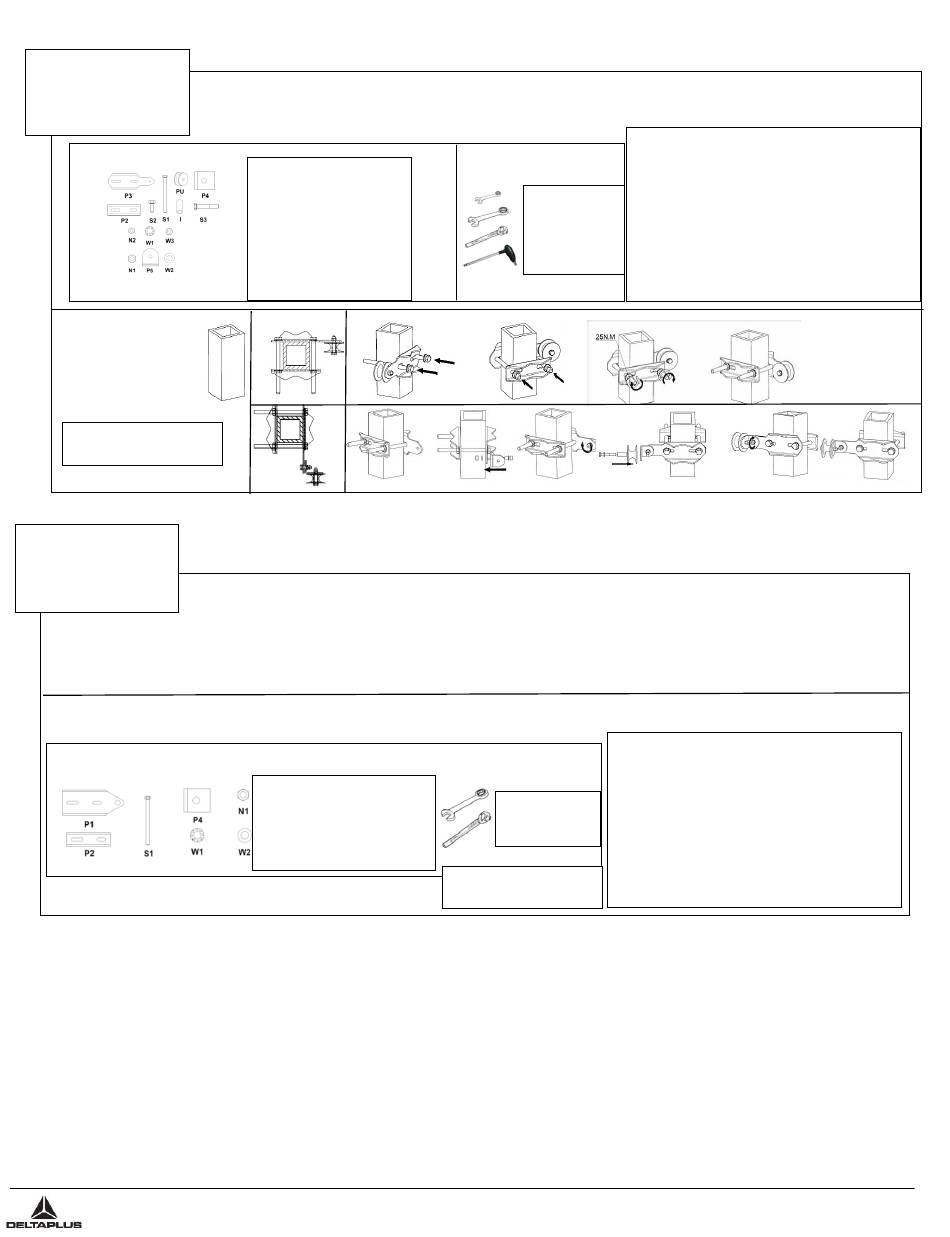

GUIDE FÖR
MONTERING
B
Komponentdelar l'AN802
1/ Fyrkantig struktur
1 x momentnyckel 17 för att
kontrollera åtdragningsmoment
GUIDE FÖR
MONTERING
C
För installation av det lägre fäste AN801UNI, göra som för hög förankring AN801UNI
Komponentdelar för l'AN801UNI
2
DELTA PLUS GROUP
B.P. 140 - ZAC de La Peyrolière
84405 APT CEDEX - FRANCE
www.deltaplus.eu
AN802/MONTERING
1 x P3: Fixeringsbricka
1 x P2: Förankringsplatta
2 x P4: Liten föankringsplatta
1 x P5: Platina fjäder
2 x S1: Bult M12 x 160mm
1 x S2: Bult M8 x 20mm
1 x S3: Bult M8x45mm
4 x W1: Självlåsande bricka D12
4 x W2: Bricka D12
6 x N1: Mutter M12
AN801UNI/MONTERING - lågt fäste
Verktyg för installation
1 x P1:
Förankringsplatta 1
1 x P2:
Förankringsplatta 2
2 x S1:
Bult 12 x160mm
4 x W1: självlåsande brickor D12
4 x W2:
Bricka D12
6 x N1:
Mutter M12
AN801-AN802- ASSEMBLY GUIDES - (SV) -
Verktyg för installation
1 x Nycke 13
1 x Nycke 19
1 x momentnyckel
19
1 x sexkantnyckel
- Samma procedur som för hög förankring AN801UNI
- Det är ytterst viktigt att följa monteringen avsedd för varje typ av
struktur
- Alla skruvar / muttrar måste skruvas med en momentnyckel för att
1 x Nycke 19
säkerställa vridmoment.
1 x momentnyckel
- Stark lim kan användas för att fästa muttratna.
19
- För varje montering ska färankringsplattor 1 och 2 vara parallella
- Placera fästpunkten någonstans på struktur, om möjligt precis
ovanför ett steg vid användning på stege
1 x momentnyckel 17 för att
kontrollera åtdragningsmoment
Rekommandationer
- Samma procedur som för AN801UNI hög
- Det är ytterst viktigt att följa monteringen avsedd för varje typ av
struktur
- Alla skruvar / muttrar måste skruvas med en momentnyckel för att
säkerställa vridmoment.
- Stark lim kan användas för att fästa muttratna.
- För varje montering ska förankringsplattor P2 och P3 vara parallella.
- Placera fästpunkten någonstans på struktur, om möjligt precis
ovanför ett steg vid användning på stege
Rekommandationer
UPDATE : 13/10/2020
