Page 1

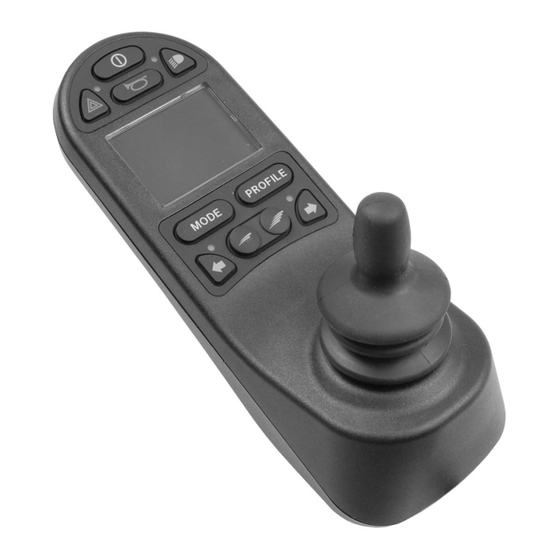

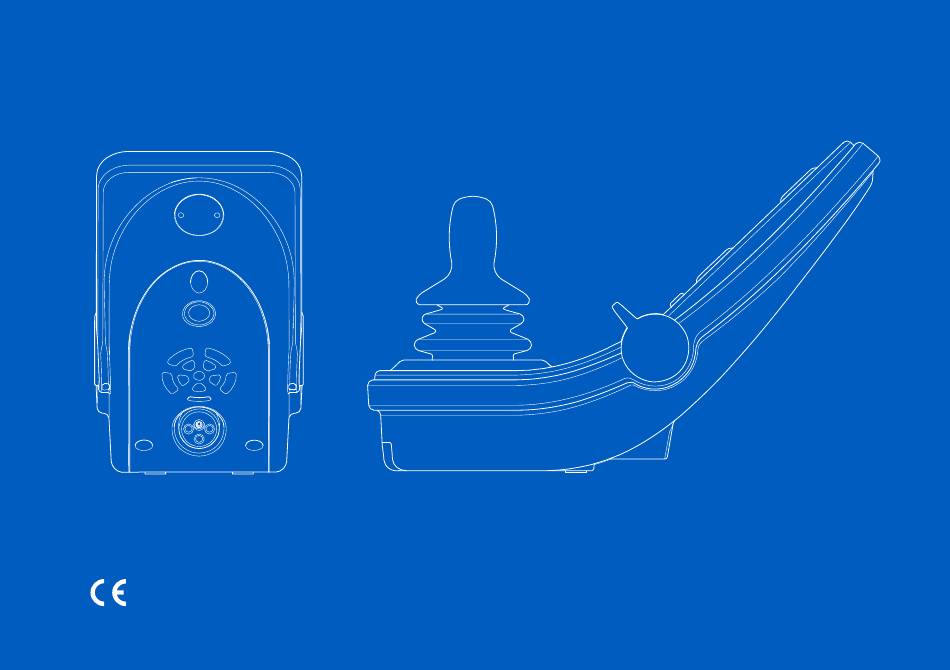

R-net à ACL couleurs Mode d’emploi Français canadien...
Page 2
Comment communiquer avec Permobil Introduction Le présent manuel explique les fonctions de votre panneau de Permobil Inc. commande R-net à ACL couleurs et constitue une annexe au 300 Duke Drive manuel d’utilisation de votre fauteuil roulant électrique. Lebanon, TN 37090 Veuillez lire et respecter l’ensemble des directives et des...
Page 3
2.7.8 Température du système de commande Types de symbole d’avertissement 2.7.9 Température du moteur Symboles d’avertissement 2.7.10 Sablier 2.7.11 Arrêt d’urgence Panneau de commande R-net avec Menu de réglage écran ACL couleur 2.8.1 Heure 2.8.2 Distance Généralités 2.8.3 Rétroéclairage Prise de courant de chargeur...
Page 4
Sécurité Symboles d’avertissement Types de symbole d’avertissement ATTENTION! Remplacez toujours les Les types de symboles d’avertissement suivants sont utilisés couvercles de manette abîmés. dans ce manuel. Veuillez protéger votre fauteuil roulant en évitant de l’exposer à tout type d’humidité, comme la pluie, la neige, la boue ou les ATTENTION! éclaboussures.
Page 5
équipé d’interrupteurs à bascule en bas du panneau et/ou d’une manette robuste plus grande que celle illustrée sur la figure. Le fauteuil roulant est aussi équipé d’un panneau de commande d’assise supplémentaire en plus du panneau de commande. Panneau de commande R-net avec écran ACL couleur - 5...
Page 6
La prise externe pour touche profil (2) permet de sélectionner un profil à l’aide d’un périphérique externe, tel un bouton compagnon. Pour changer de profil pendant que vous conduisez, pressez simplement la touche. 6 - Panneau de commande R-net avec écran ACL couleur...
Page 7
Le nombre de modes disponibles varie. 2.4.5 Touche Profil La touche de profil permet à l’utilisateur de parcourir les profils disponibles sur le système de commande. Le nombre de profils disponibles varie. Panneau de commande R-net avec écran ACL couleur - 7...
Page 8
Cette touche allume ou éteint les feux du fauteuil roulant. Enfoncez la touche pour allumer les phares et enfoncez-la à nouveau pour les éteindre. Lorsqu’elle est activée, l’indicateur à DEL s’allume. 8 - Panneau de commande R-net avec écran ACL couleur...
Page 9
Cette touche allume ou éteint le clignotant droit du fauteuil roulant. Enfoncez la touche pour allumer le clignotant et enfoncez-la à nouveau pour l’éteindre. Une fois allumé, l’indicateur à DEL clignotera au même rythme que le clignotant du fauteuil roulant. Panneau de commande R-net avec écran ACL couleur - 9...
Page 10
• Le fauteuil roulant est maintenant verrouillé. Pour déverrouiller le fauteuil roulant : • Insérez et retirez une clé PGDT fournie dans la prise du chargeur. • Le fauteuil roulant est maintenant déverrouillé. 10 - Panneau de commande R-net avec écran ACL couleur...
Page 11
• Bougez la manette vers l’arrière jusqu’à ce que le système de commande émette un signal sonore. • Relâchez la manette, le système émettra un long signal sonore. • Le fauteuil roulant est maintenant déverrouillé. Panneau de commande R-net avec écran ACL couleur - 11...
Page 12
été sauvegardée. 2.6.1 Retourner au mode de conduite Pressez la touche « Mode » une ou plusieurs fois jusqu’à ce qu’une image d’écran standard s’affiche à l’écran du panneau de commande. 12 - Panneau de commande R-net avec écran ACL couleur...
Page 13
Si le symbole M s’affiche en même temps que l’icône d’assise, cela veut dire que la fonction de mémoire a été activée. Bougez la manette vers la gauche ou la droite pour sélectionner une fonction d’assise à la place. Panneau de commande R-net avec écran ACL couleur - 13...
Page 14
à côté du symbole de mémoire M. 5. Sauvegardez la position actuelle en bougeant la manette vers l’avant et maintenez-la dans cette position jusqu’à ce que la flèche à côté du symbole de mémoire M disparaisse. 14 - Panneau de commande R-net avec écran ACL couleur...
Page 15
à la position mémorisée. Une fois que l’assise aura atteint la position sauvegardée, elle s’arrêtera. IMPORTANT! Relâcher la manette arrête le mouvement de l’assise. Panneau de commande R-net avec écran ACL couleur - 15...
Page 16
2.7.1 Symboles d’écran L’écran de conduite R-net comprend des éléments en commun qui sont toujours affichés et d’autres qui ne s’affichent que dans certaines circonstances. Vous trouverez ci-dessous une vue d’un écran de conduite typique dans le profil 1.
Page 17
Le symbole clignotera si le fauteuil roulant est empêché de conduire. 2.7.7 Redémarrage Lorsque le système de commande nécessite un redémarrage, par ex., après une reconfiguration du module, ce symbole clignote. Panneau de commande R-net avec écran ACL couleur - 17...
Page 18
Ce symbole s’affichera lorsque le système de commande passe d’un mode à l’autre. Par ex., lorsque l’utilisateur accède au mode de programmation. Le symbole est animé pour montrer le sable qui s’écoule dans le sablier. 18 - Panneau de commande R-net avec écran ACL couleur...
Page 19
Réglage de l’heure permet à l’utilisateur de régler l’heure actuelle. Affichage de l’horloge ceci règle le format de l’horloge ou la désactive. Les options sont 12 heures, 24 heures ou désactivée. Panneau de commande R-net avec écran ACL couleur - 19...
Page 20
Quitter (Exit) de quitter le menu de réglage. 20 - Panneau de commande R-net avec écran ACL couleur...
Page 21
Le bleu est la couleur standard, mais en cas de fort ensoleillement, le fond blanc permet de mieux voir. Les options sont Bleu, Blanc et Auto. Panneau de commande R-net avec écran ACL couleur - 21...
