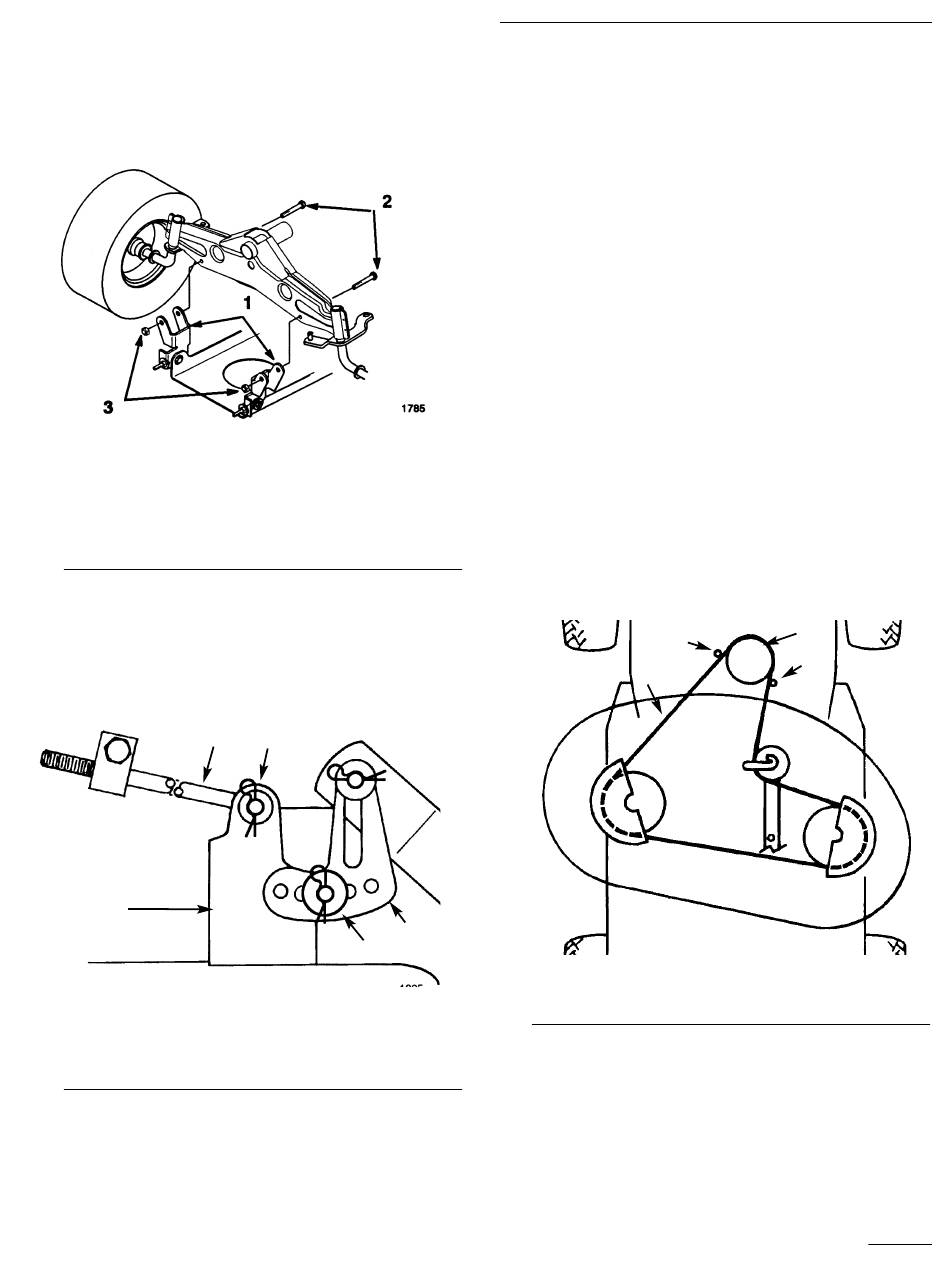

9. Déposer les boulons et les écrous de blocage et
retirer les deux supports de pivots de la tondeuse
de l'essieu avant (Fig. 40).
Figure 40
1. Supports de pivots
2. Boilons 5/16-18 x 2-1/2"
3. Écrous de blocage
10. Déposer la goupille et rondelle à l'extrémité de la
longue tige (Fig. 41). Extraite la tige du support de
la tondeuse. Répéter l'opération de l'autre côté de
la tondeuse.
2
4
Figure 41
1. Goupille fendue et rondelle
2. Longue tige
3. Support de mise à niveau
4. Support de la tondeuse
11. Enlever la goupille fendue et la rondelle du sup-
port de mise à niveau de la tondeuse (Fig. 41).
Enlever le support de l'axe de montage. Installer la
rondelle et la goupille fendue pour les ranger.
1
3
1
12. Tourner le support de mise à niveau vers le châssis
et accrocher la longue tige dans l'un des trous pour
la ranger. Fixer la tige avec la rondelle et la
goupille fendue. Répéter l'opération de l'autre côté
de la tondeuse.
13. Placer le levier de hauteur de coupe (relevage des
unités de coupe) dans le cran "D". Accrocher le
ressort d'assistance de relevage sur le boulon de
retenue pour le ranger (Fig. 38).
14. Déposer la courroie de la poulie inférieure du
moteur de la tondeuse (Fig. 42). La courroie peut
être déposée en écartant avec précaution le(s)
guide(s) de la poulie. Si cela est trop difficile,
desserrer les boulons et les écrous de fixation des
guides de la courroie.
IMPORTANT: Ne pas écarter le(s) guide(s) de
courroie de la poulie, car la courroie ne fonc-
tionnera plus correctement lorsque la tondeuse
sera montée ultérieurement.
3
1
Figure 42
Vue de dessus
1. Courroie de la tondeuse
2. Poulie moteur
15. Tourner les roues avant complètement à droite.
Sortir la tondeuse par la droite pour compléter la
dépose.
Entretien
2
3
3.
Guides de courroie
35
