Placez la barre de guidage sur la tige de ré glage de la barre de guidage de la tê te de coupe. Alignez la broche de tension de la
chaî ne sur le trou du guide-chaî ne. Voir la figure PP3
-
Installez la boucle de chaî ne sur les maillons d'entraî nement dans la rainure du guide-chaî ne, puis alignez la chaî ne sur le pignon
d'entraî nement. Assurez-vous que les lames sont correctement orienté es comme indiqué sur la Fig.PP4.
Si l'installation de la chaî ne est difficile ou si la chaî ne semble trop tendue, reportez-vous à la section "Ré glage de la chaî ne".
• Installez le couvercle du pignon sur le montant de la barre.
En utilisant uniquement la pression des doigts, installez l'é crou du couvercle du pignon.
ATTENTION! Ne jamais utiliser l'é lagueuse sans le cache-pignon installé .
• Reportez-vous à la section suivante pour connaî tre les procé dures de ré glage de la chaî ne.

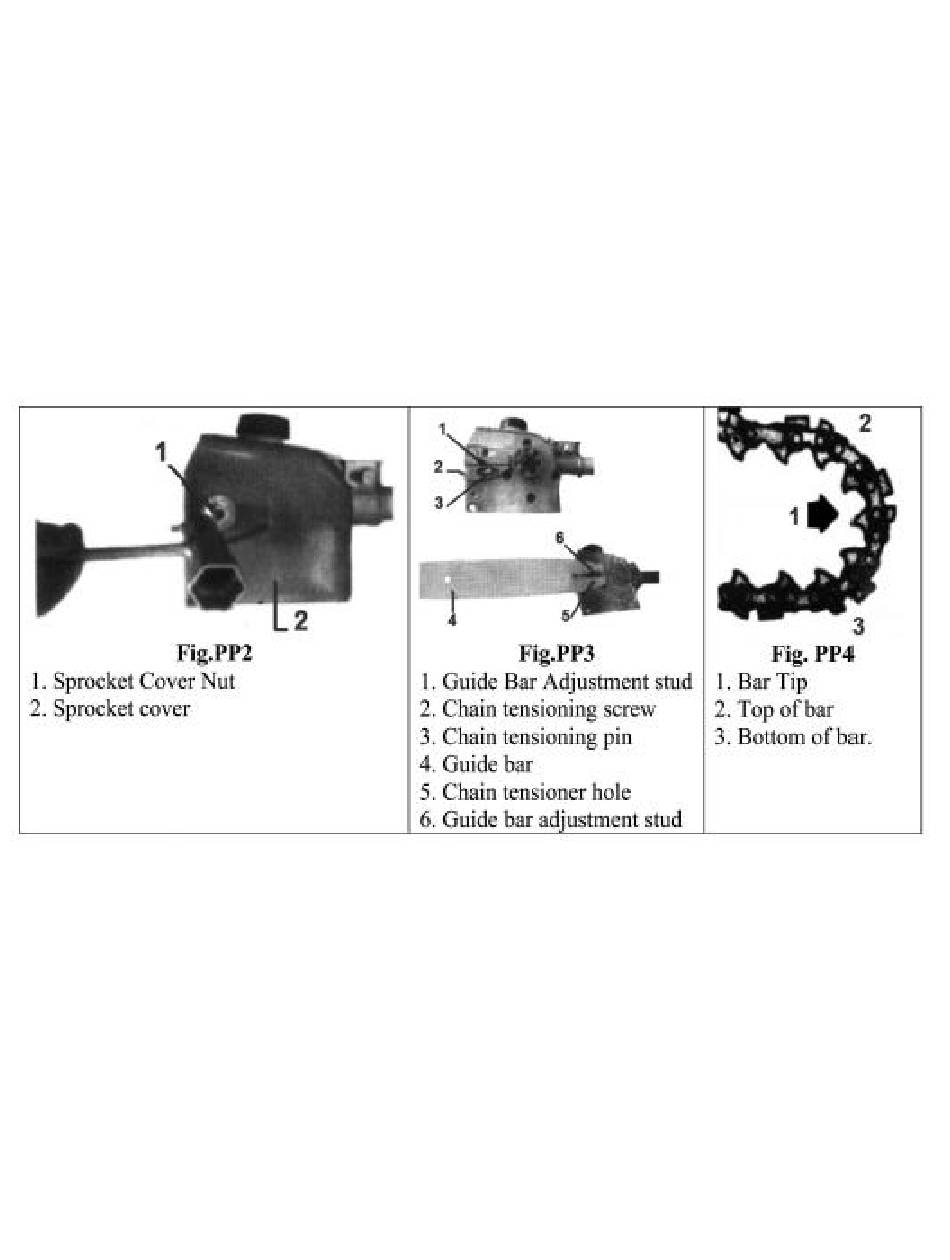

Fig.PP2:
1. é crou de couverture de pignon
2. Couverture de pignon
Fig.PP3:
1. Tige de ré glage du guide-barre
2. Vis de tension de chaî ne
3. Goupille de tension de chaî ne
4. Barre de guidage
5. Trou du tendeur de chaî ne
6. Tige de ré glage du guide
Fig.PP4:
1. Pointe de la barre
2. Dessus de la barre
3. Fond de la barre
17
