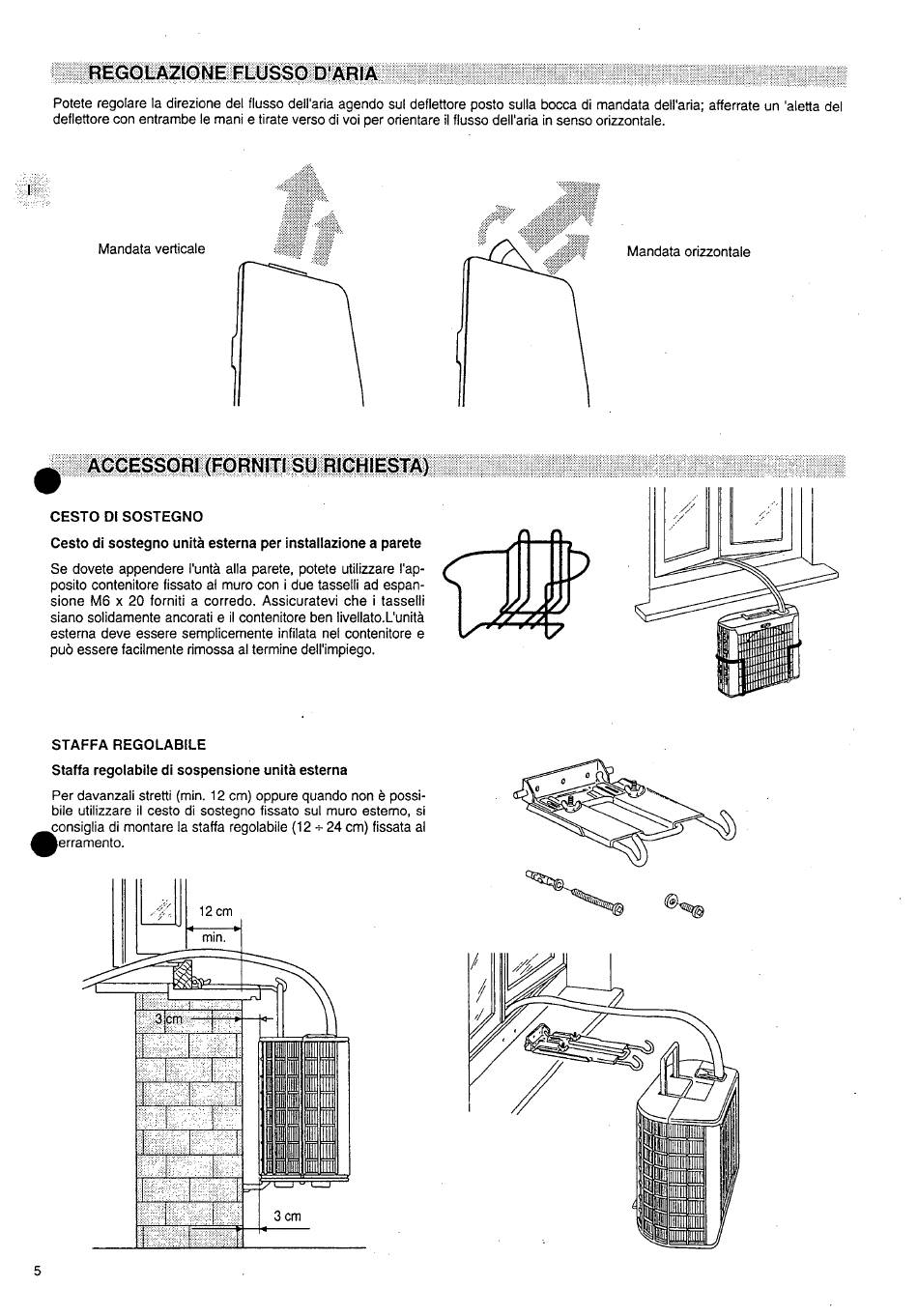

Potete regolare la direzione del flusso dell'aria agendo sul deflettore posto sulla bocca di mandata dell'aria; afferrate un 'aletta del
deflettore con entrambe le mani e tirate verso di voi per orientare il flusso dell'aria in senso orizzontale.
Mandata vetticale
ACCESSORI (FORNITI SU RICHIESTA)
CESTO DI SOSTEGNO
Cesto di sostegno unitä esterna per installazione a parete
Se dovete appendere l'untä alla parete, potete utilizzare l'ap-
posito contenitore fissato al muro con i due tasselli ad espan-
sione M6 x 20 forniti a corredo. Assicuratevi che i tasselli
siano solidamente ancorati e il contenitore ben livellato.L'unitä
estema deve essere semplicemente infilata nel contenitore e
puö essere facilmente rimossa al termine dell'impiego.
STAFFA REGOLABILE
Staffa regolabile di sospensione unitä esterna
Per davanzali stretti (min. 12 cm) oppure quando non é possi-
bile utilizzare il cesto di sostegno fissato sul muro estemo, si
consiglia di montare la staffa regolabile (12 + 24 cm) fissata al
erramento
7 12 cm
'.,
min.
