Installation et connexions
3

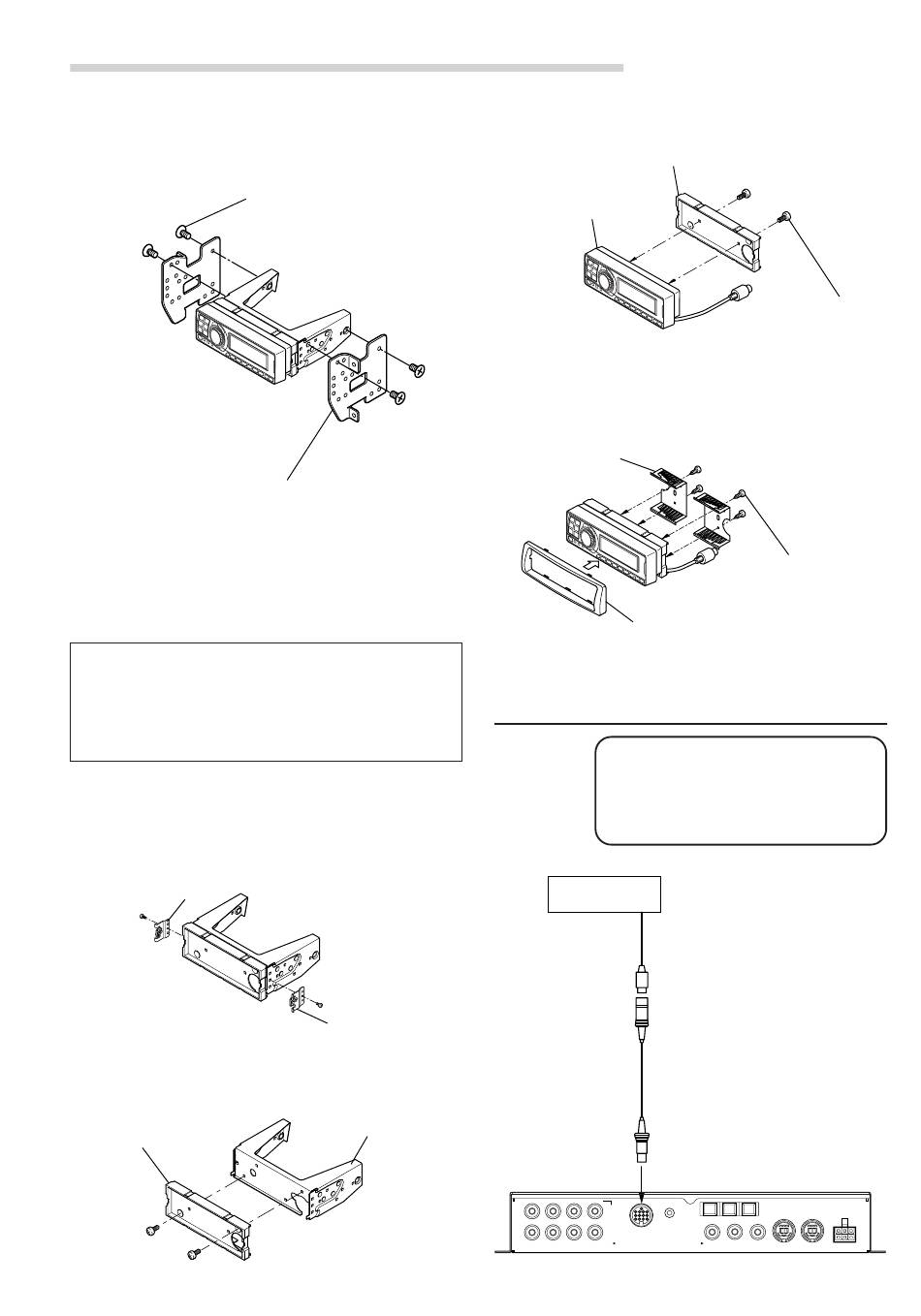

Fixez le séparateur et la patte de fixation sur
l'unité de commande. Puis assemblez
solidement les pattes de fixation d'usine retirées
de la radio d'usine sur l'ensemble de l'unité de
commande.
Patte de fixation
Encastrement de l'unité de commande
1
Coupez des ouvertures d'environ 178 mm (7")
de largeur par 50 mm (2") de hauteur dans
l'emplacement de montage désiré.
ATTENTION
En coupant les ouvertures, veillez à ne pas
abîmer les tuyaux, les réservoirs, les fils
électriques, etc. Ceci pourrait causer des
accidents ou des incendies.
2
Après l'étape 2 de « Installation d'autres unités »
dans « Assembler l'unité de commande », page
5, retirez la patte de fixation latérale.
Patte de fixation
latérale
3
Retirez le séparateur de la patte de fixation.
Séparateur
6
-FR
Vis à tête plate (M5 x 8)
Patte de fixation
latérale
Patte de fixation
4
Fixez le séparateur sur l'unité de commande à
l'aide des vis fournies.
Séparateur
Unité de
commande
5
Fixez les pattes d'encastrement sur l'unité de
commande à l'aide des vis fournies. Fixez cet
ensemble dans l'ouverture disposée.
Encastrement
Façade avant
Schéma des connexions basiques
AVERTISSEMENT
Ne pas connecter/déconnecter le
câble de l'affichage lorsque l'appareil
est allumé.
Affichage
Cåble de connexion de
l'affichage
CENTER
SELECTABLE
(L)
SUBWOOFER
MIC
(R)
CONTROL UNIT
FRONT 1 FRONT 2 REAR SUBWOOFER OUTPUT
(FULL RANGE
/TWEETER)
Vis à tête ronde
(M3 x 5) x 2
Vis à tôle à tête ronde
(M2,6 x 8) x 4
PXA-H701
CD/DVD H.U. CHG DVD
DIGITAL 1 DIGITAL 2 DIGITAL 3
INPUT GUIDE
Ai–NET IN CHANGER IN
POWER SUPPLY
ANALOG 2 ANALOG 3
