D. Exigences de l'extrémité verticale
Installer le solin de toit en métal
• Voir les exigences minimales des hauteurs pour déterminer la
longueur du conduit d'évacuation à différentes inclinaisons de
toit (figure 7.9).
• Glissez le solin en tôle galvanisée sur le conduit qui sort du
toit, comme il est indiqué à la figure 7.10.
610 MM
(20 PO) MIN.
(2 PI) MIN.
OUVERTURE
D'ÉVACUATION
LA PLUS BASSE
CHAPEAU DE
L'EXTRÉMITÉ DU
CONDUIT
D'ÉVACUATION
DES GAZ
H (MIN.) – HAUTEUR MINIMUM ENTRE
LE TOIT ET L'OUVERTURE D'ÉVACUATION
LA PLUS BASSE
Inclinaison du toit
Plat jusqu'à 6/12 ................................30 (1,0)*
Plus de 6/12 à 7/12.......................0,38 (1,25)*
Plus de 7/12 à 8/12.........................0,46 (1,5*)
Plus de 8/12 à 9/12.........................0,61 (2,0*)
Plus de 9/12 à 10/12.......................0,76 (2,5*)
Plus de 10/12 à 11/12 .................... 0,99 (3,25)
Plus de 11/12 à 12/12 ...................... 1,22 (4,0)
Plus de 12/12 à 14/12...................... 1,52 (5,0)
Plus de 14/12 à 16/12...................... 1,83 (6,0)
Plus de 16/12 à 18/12...................... 2,13 (7,0)
Plus de 18/12 à 20/12...................... 2,29 (7,5)
Plus de 20/12 à 21/12....................... 244 (8,0)
* H minimum peut varier selon les accumulations de
neige de la région. Se référer aux codes locaux.

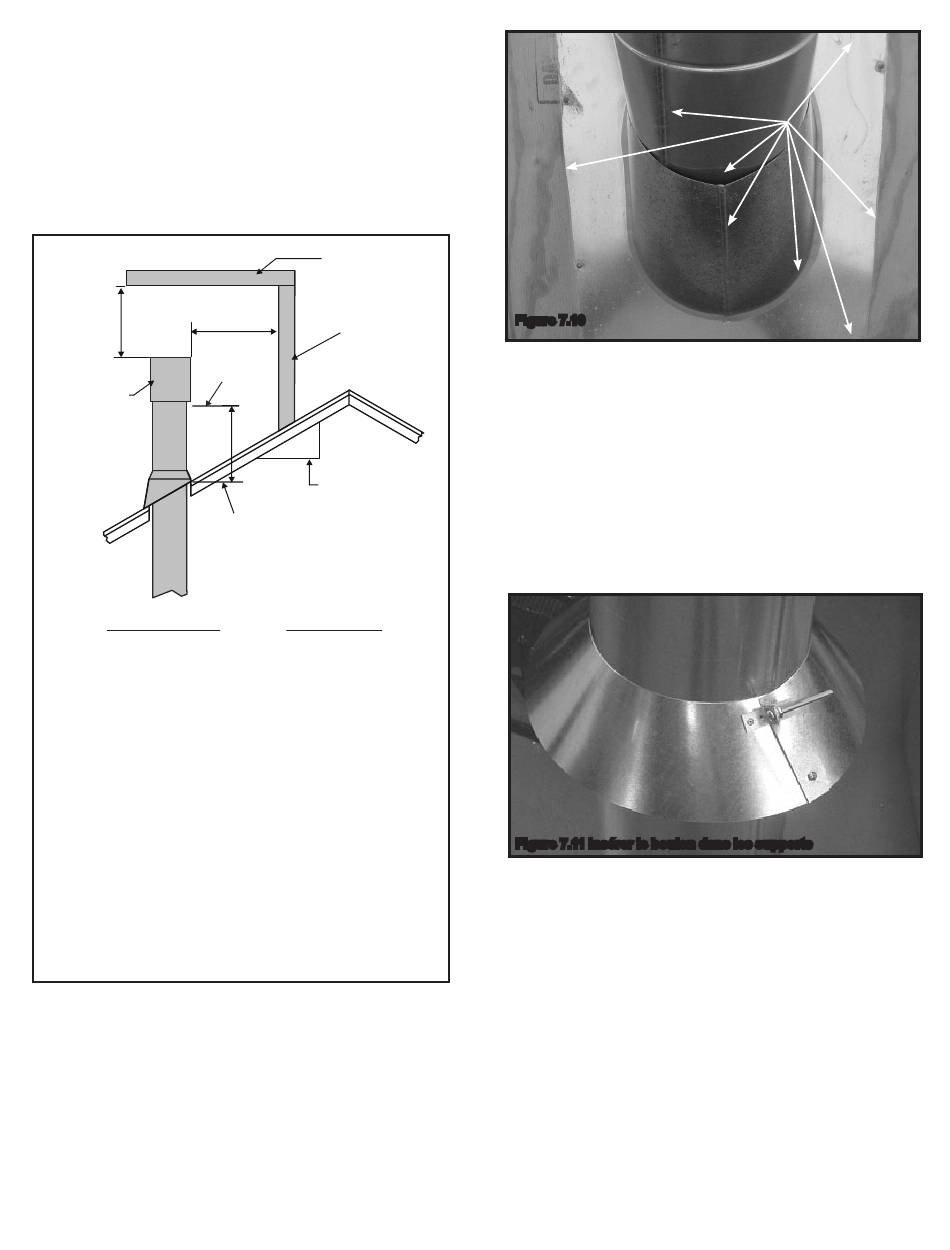

Figure 7.9 H auteur minimum entre le toit et l'ouverture
d'évacuation la plus basse
AVIS : Si le solin et les joints d'assemblage des tuyaux sont
incorrectement calfeutrés, de l'eau pourrait s'infiltrer.
• Calfeutrez l'interstice entre le solin et le diamètre extérieur
du tuyau.
• Calfeutrez le périmètre du solin, là où il entre en contact avec
la surface du toit. Voir la figure 7.10.
• Calfeutrez le joint de chevauchement de toutes les sections
de tuyau exposées, situées au-dessus de la ligne de toit.
38
Heatilator • HEIR36-IFT, HEIR42-IFT, HEIR50-IFT Manuel d'installation • 2458-980AFR • 12/16
SURPLOMB
HORIZONTAL
508 MM
MUR
VERTICAL
X
12
INCLINAISON DU
TOIT DE X/ 12
H (Min.) cm (pi)
CALFEUTRANT
Figure 7.10
Assemblage et installation de la mitre
ATTENTION! Risque de coupures, d'éraflures ou de
projection de débris. Portez des gants et des lunettes de
protection pendant l'installation. Les bords des tôles d'acier sont
tranchants.
•
Glissez le col par-dessus la section exposée du conduit
et alignez les supports.
•
Insérez un boulon (fourni) dans les supports et installez
l'écrou. Ne serrez pas complètement.
Figure 7.11 Insérer le boulon dans les supports
•
Glissez la mitre assemblée sur la section de conduit jusqu'à
ce qu'elle repose sur le solin du toit. Voir la figure 7.11.
•
Serrez le boulon et assurez-vous que la mitre est bien serrée
contre la section de tuyau.
•
Appliquez du calfeutrant autour de la partie supérieure de la mitre.
Voir la figure 7.12.
