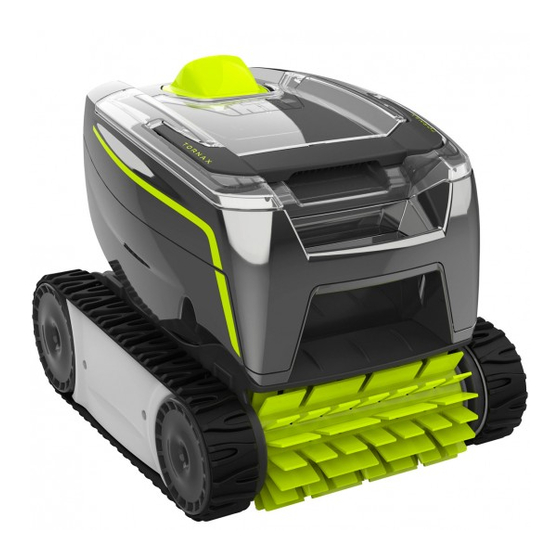

Zodiac GT3220 Notice D'installation Et D'utilisation

Masquer les pouces

100

101

102

103

104

105

106

107

108

page de 108

/ 108
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

TornaX

H0575900_REVB - 2018/01 - EP31--

Noti ce d'installati on et d'uti lisati on -

Robot électrique

Instructi ons originales

Instructi ons for installati on and use -

Electric cleaner

Translati on of the original instructi ons in french

Montage- und Gebrauchsanleitung

Elektrischer Reiniger

Übersetzung der französischen Originalanleitung

Installati e- en gebruikshandleiding -

Elektrische robot

Vertaling van de originele Franse instructi es

Manual de instalación y de uso -

Robot eléctrico

Traducción de las instrucciones originales en francés

Manual de instalação e uti lização -

Robot elétrico

Tradução das instruções originais em francés

Manuale di installazione e di uso -

Robot elett rico

Traduzione delle istruzioni originali in francese

Sommaire des Matières pour Zodiac GT3220

Page 1 Manual de instalação e uti lização - Português Robot elétrico Tradução das instruções originais em francés Manuale di installazione e di uso - Italiano Robot elett rico Traduzione delle istruzioni originali in francese More documents on: www.zodiac.com H0575900_REVB - 2018/01 - EP31--...
Page 3 • Ne pas vaporiser d’insecti cide ou autre produit chimique (inﬂ ammable ou non-inﬂ ammable) vers l’appareil, il pourrait détériorer la carrosserie et provoquer un incendie. • Les appareils Zodiac® de type pompes à chaleur, pompes de ﬁ ltrati on, ﬁ ltres sont compati bles avec la plupart des systèmes de traitement d’eau pour piscines.
Page 4 Il est interdit de diﬀ user ou de modiﬁ er ce document par quelque moyen que ce soit sans • autorisati on de Zodiac®. Zodiac® fait évoluer constamment ses produits pour en améliorer la qualité, les informati ons • contenues dans ce document peuvent être modiﬁ ées sans préavis.
Page 5 ❶ Caractéristi ques 1.1 I Descripti f Robot + câble ﬂ ott ant Boîti er de commande Socle pour boîti er de commande Filtre débris ﬁ ns 100µ Filtre débris larges 200µ Filtre débris très ﬁ ns 60µ Brosse lamelles classique / Brosse Carrelage (selon modèle) Brosse Carrelage Chariot en Kit...
Page 6 1.2 I Caractéristi ques techniques et repérage 1.2.1 Caractéristi ques techniques Tension alimentati on boîti er de commande 100-240 VAC, 50/60 Hz Tension alimentati on robot 30 VDC Puissance absorbée maximum 100 W Longueur câble 14 m ou 16,5 m (selon modèle) Dimensions robot (L x P x h) 37 x 29 x 30 cm Dimensions emballage (L x P x h)
Page 7 ❷ Installati on 2.1 I Mise en situati on 3.5 mètres : Boîti er de commande Minimum : Socle : Robot : Câble ﬂ ott ant : Prise de courant : Câble d’alimentati on 2.2 I Fixati on sur le socle...
Page 8 ❸ Uti lisati on 3.1 I Principe de foncti onnement Le robot est indépendant du système de ﬁ ltrati on et peut foncti onner de manière autonome. Il suﬃ t de le brancher sur le secteur. Il se déplace de façon opti male pour nett oyer les zones du bassin pour lesquelles il a été conçu (selon modèle : fond seul, fond et parois).
Page 9 3.4 I Raccordement de l’alimentati on électrique Pour éviter tout risque d’électrocuti on, d’incendie ou de blessure grave, veuillez respecter les instructi ons suivantes : • L’uti lisati on d’une rallonge électrique est interdite pour le raccordement au boîti er de commande.
Page 10 3.5 I Démarrer le cycle de nett oyage Pour éviter tout risque de blessure ou de dommage matériel, veuillez respecter les instructi ons suivantes : • La baignade est interdite lorsque l’appareil est dans la piscine. • Ne pas uti liser l’appareil si vous faites une chlorati on choc dans la piscine. •...
Page 11 3.6 I Terminer le cycle de nett oyage • Aﬁ n de ne pas endommager le matériel, ne pas ti rer sur le câble ﬂ ott ant pour lever le robot hors de l’eau, uti liser la poignée du robot. •...
Page 12 ❹ Entreti en • L’appareil doit être nett oyé régulièrement à l’eau claire ou légèrement savonneuse. Ne pas uti liser de solvant. • Rincer abondamment l’appareil à l’eau claire. • Ne pas laisser sécher votre appareil en plein soleil sur le bord de la piscine. Conseil : remplacer le ﬁ...
Page 13 4.2 I Nett oyage de l’hélice Aﬁ n d’éviter des blessures graves : • Débrancher électriquement le robot. • Porter obligatoirement des gants pour manipuler l’hélice • Reti rer le ﬁ ltre à l’aide de la poignée (voir image • Reti rer le guide ﬂ ux externe en le soulevant de façon à dégager les clips (voir image •...
Page 14 4.3 I Changement de la brosse • La brosse est équipée de témoins d’usure, l’écart entre les témoins et l’extrémité de la brosse indique que la brosse est en bon état (voir image • Lorsque les témoins d’usure apparaissent comme indiqué sur l’image , la brosse est usée et doit être remplacée.
Page 15 4.4 I Changement des chenilles • Poser le robot sur le côté (voir image • En commençant par l’une des roues, ti rer sur l’intérieur de la chenille pour la séparer de la roue (voir image Reti rer ensuite la chenille du robot. •...
Page 16 ❺ Résoluti on de problème • Avant de contacter votre revendeur, nous vous invitons à procéder à de simples vériﬁ cati ons en cas de dysfoncti onnement à l’aide des tableaux suivants. • Si le problème persiste, contacter votre revendeur. •...
Page 17 5.2 I Alertes uti lisateur Soluti ons LED clignotante : • Vériﬁ er que le robot est bien branché au boîti er de commande. Si nécessaire, débrancher et rebrancher en suivant la procédure. • Vériﬁ er que rien n’empêche la brosse et le support brosse de tourner. Pour cela, reti rer les chenilles, et faites tourner les roues manuellement, pour vériﬁ...
Page 18 ﬁ re. • Zodiac® heat pump, ﬁ ltrati on pump and ﬁ lter appliances are compati ble with the most commonly used types of pool water treatment systems. • Do not touch the fan and/or any moving parts and do not insert anything, including your ﬁ ngers in the vicinity of the moving parts while the appliance is in operati on.
Page 19 The distributi on or modiﬁ cati on of this document in any way is prohibited, without prior • authorisati on from Zodiac®. Zodiac® is constantly developing its products to improve their quality. The informati on • contained herein may therefore be modiﬁ ed without noti ce.
Page 20 ❶ Speciﬁ cati ons 1.1 I Descripti on Cleaner + ﬂ oati ng cable Control box Base for control box 100µ ﬁ ne debris ﬁ lter 200µ large debris ﬁ lter 60µ very ﬁ ne debris ﬁ lter Standard ﬂ ap brush / Tile brush (depending on the model) Tile brush Caddy kit...
Page 21 1.2 I Technical speciﬁ cati ons and marking 1.2.1 Technical speciﬁ cati ons Control box power supply voltage 100-240 VAC, 50/60 Hz Cleaner power supply voltage 30 VDC Maximum power input 100 W Cable length 14 m or 16.5 m (depending on the model) Cleaner size (L x W x h) 37 x 29 x 30 cm Package size (L x W x h)
Page 22 ❷ Installati on 2.1 I Set-up 3.5 meters : Control box Minimum : Base : Cleaner : Floati ng cable : Plug : Power cord 2.2 I Att achment to the base...
Page 23 ❸ Use 3.1 I Operati ng principle The cleaner is independent of the ﬁ ltrati on system and can therefore operate autonomously. It just simply needs to be connected to the mains power supply. It ﬁ nds the best route to move around and clean the areas of the pool for which it has been designed (depending on the model: bott om only, bott om and walls).
Page 24 3.4 I Electricity supply connecti ons To prevent risk electrocuti on, ﬁ re, or serious injury, be sure to adhere to the following: • Use of an electrical extension is prohibited when connecti ng the control box. • Make sure that the socket can be easily accessed at all ti mes and is protected from rain or splashes.
Page 25 3.5 I Starti ng the cleaning cycle To prevent risk of injury or property damage, be sure to adhere to the following: • Bathing is prohibited when the appliance is in the pool. • Do not use the appliance during shock chlorinati on. •...
Page 26 3.6 I Ending the cleaning cycle • To avoid damaging the unit, use the cleaner's handle to raise the cleaner and remove it from the pool. Do not pull on the ﬂ oati ng cable. • Take the appliance out of the water each ti me cleaning is complete. •...
Page 27 ❹ Maintenance • The appliance must be cleaned regularly using clean or slightly soapy water. Do not use solvents. • Rinse the appliance thoroughly with clean water. • Do not let your appliance dry in the sun by the pool. Tip: replace the ﬁ...
Page 28 4.2 I Cleaning the propeller To avoid serious injury: • Disconnect the cleaner from the power supply. • Wear gloves when handling the propeller • Remove the ﬁ lter using the handle (see image • Remove the external ﬂ ow guide by lift ing it so as to clear the clips (see image •...
Page 29 4.3 I Replacing the brush • The brush is equipped with wear indicators; the distance between the indicators and the end of the brush indicates whether the brush is in good conditi on (see image • The brush is worn and should be replaced when the wear indicators appear as shown in image •...
Page 30 4.4 I Replacing the tracks • Place the cleaner on its side (see image • Starti ng with one of the wheels, pull on the inside of the track to separate it from the wheel (see image Then remove the track from the cleaner. •...
Page 31 ❺ Troubleshooti ng • If a problem occurs, before you contact your retailer, please carry out these few simple checks using the following tables. • If the problem conti nues, contact your retailer. • : Acti ons to be performed by a qualiﬁ ed technician only 5.1 I Appliance behaviour When the cleaner moves forward in a straight line, it is no longer ﬂ...
Page 32 5.2 I User alerts Soluti ons Flashing LED: • Check that the cleaner is correctly connected to the control box. If necessary, unplug it and reconnect it following the appropriate procedure. • Check that there is nothing preventi ng the brush and support from turning.
Page 33 Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompati bel. • Lüft er und/oder bewegliche Teile nicht berühren. Stange bzw. Ihre Finger während des Betriebs des Geräts von den beweglichen Teilen fernhalten. Die beweglichen Teile können schwere bis tödliche Verletzungen verursachen.
Page 34 Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren • Nachschlagen aufb ewahrt und immer mit dem Gerät weitergegeben werden. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu • verbreiten oder zu ändern.
Page 35 ❶ Kenndaten 1.1 I Beschreibung Reiniger + Schwimmkabel Bediengerät Sockel für Bediengerät Filter für feine Verschmutzungen 100µ Filter für grobe Verschmutzungen 200µ Filter für sehr feine Verschmutzungen 60µ Klassische Lamellenbürste / Fliesenbürste (je nach Modell) Fliesenbürste Transportwagen als Kit : Im Lieferumfang enthalten : Als Opti on verfügbar Symbol Bezeichnung...
Page 36 1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten Versorgungsspannung für Bediengerät 100-240 VAC, 50/60 Hz Versorgungsspannung für Reiniger 30 VDC Maximale Leistungsaufnahme 100 W Länge des Kabels 14 m oder 16,5 m (je nach Modell) Abmessungen des Reinigers (B x T x H) 37 x 29 x 30 cm Abmessungen der Verpackung (B x T x H) 56 x 37 x 38 cm...
Page 37 ❷ Installati on 2.1 I Prakti sche Bedingungen 3.5 Meter : Bediengerät Minimum : Sockel : Reiniger : Schwimmkabel : Steckdose : Stromkabel 2.2 I Befesti gung auf dem Sockel...
Page 38 ❸ Bedienung 3.1 I Funkti onsweise Der Reiniger ist unabhängig vom Filtersystem und kann autonom betrieben werden. Er wird einfach an das Stromnetz angeschlossen. Er legt einen opti malen Weg im Schwimmbecken zurück, um die Bereiche zu reinigen, für die er vorgesehen ist (je nach Modell: nur Boden, Boden und Wände).
Page 39 3.4 I Anschluss der Stromversorgung Um jedes Risiko eines Stromschlags, eines Brands oder einer schweren Verletzung zu vermeiden, ist Folgendes unbedingt zu beachten: • Es ist nicht zulässig, für den Anschluss des Bediengeräts ein Verlängerungskabel zu verwenden. • Achten Sie darauf, dass die Steckdose immer leicht zugänglich ist und dass sie vor Regen und Spritzwasser geschützt ist.
Page 40 3.5 I Start des Reinigungszyklus Um jedes Risiko einer Verletzung oder eines Sachschadens zu vermeiden, ist Folgendes unbedingt zu beachten: • Das Schwimmbecken darf nicht benutzt werden, solange sich das Gerät darin beﬁ ndet. • Das Gerät darf nicht verwendet werden, während eine Schockchlorung im Schwimmbecken durchgeführt wird.
Page 41 3.6 I Den Reinigungszyklus beenden • Ziehen Sie nicht am Schwimmkabel, um den Reiniger aus dem Wasser zu holen, verwenden Sie den Griﬀ des Reinigers, sonst kann es zu einer Beschädigung kommen. • Holen Sie den Reiniger nach jeder Reinigung aus dem Wasser. •...
Page 42 ❹ Instandhaltung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhalti gem Wasser gereinigt werden. Es darf kein Lösungsmitt el verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lassen Sie das Gerät nicht in der prallen Sonne am Beckenrand trocknen. Empfehlung: Austausch des Filters und der Bürste alle 2 Jahre Es wird empfohlen, den Filter und die Bürste alle 2 Jahre auszuwechseln, um die opti male Funkti on des Gerätes aufrechtzuerhalten und ein opti males Leistungsniveau zu gewährleisten.
Page 43 4.2 I Reinigung des Propellers Um schwere Verletzungen zu vermeiden: • Trennen Sie den Reiniger vom Stromnetz. • Bei der Handhabung des Propellers müssen unbedingt Schutzhandschuhe getragen werden • Ziehen Sie den Filter am Griﬀ heraus (siehe Abbildung • Entf ernen Sie den externen Strömungsleiter, indem Sie ihn so anheben, dass die Klammern gelöst werden (siehe Entf ernen Sie den externen Strömungsleiter, Abbildung •...
Page 44 4.3 I Ersetzen der Bürste • Die Bürste verfügt über Abnutzungsanzeigen. Der Abstand zwischen den Anzeigen und dem Ende der Bürste weist darauf hin, dass die Bürste in Ordnung ist (siehe Abbildung • Wenn die Abnutzungsanzeigen so aussehen wie auf der Abbildung , ist die Bürste abgenutzt und muss ersetzt werden.
Page 45 4.4 I Ersetzen der Raupenbänder • Legen Sie den Reiniger auf die Seite Abbildung (siehe • Fangen Sie bei einem Rad an und ziehen Sie an der Innenseite des Raupenbandes, um es vom Rad zu trennen (siehe Abbildung ). Entf ernen Sie anschließend das Raupenband vom Reiniger. •...
Page 46 ❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. •...
Page 47 5.2 I Störungsanzeige Lösungen LED blinkt: • Prüfen Sie, dass der Reiniger am Bediengerät angeschlossen ist. Wenn nöti g, trennen Sie ihn und schließen Sie ihn wieder an gemäß dem Installati onsangaben. • Prüfen Sie, dass die Drehbewegung der Bürste und der Bürstenhalterung durch nichts gehindert wird.
Page 48 • De Zodiac®-apparaten van het type warmtepomp, ﬁ ltrati epompen, en ﬁ lters zijn compati bel met de meeste types van waterbehandelingsystemen. • Raak de venti lator en/of de bewegende delen niet aan en steek geen stang of uw vingers in de bewegende delen wanneer het apparaat werkt.
Page 49 Het is verboden dit document te verspreiden of te wijzigen op welke wijze dan ook zonder • toestemming van Zodiac®. Zodiac® is voortdurend bezig met de ontwikkeling van zijn producten om de kwaliteit te • verbeteren, de informati e in dit document is derhalve onderhevig aan wijzigingen zonder voorafgaande kennisgeving.
Page 50 ❶ Kenmerken 1.1 I Beschrijving Robot + drijvende kabel Bedieningskast Sokkel waarop de bedieningskast wordt geplaatst Vuilﬁ lter ﬁ jn 100µ Vuilﬁ lter groot 200µ Vuilﬁ lter zeer ﬁ jn 60µ Klassieke lamellenborstel / Tegelborstel (afh ankelijk van het model) Tegelborstel Wagentje in kit : Geleverd...
Page 51 1.2 I Technische eigenschappen en markering 1.2.1 Technische eigenschappen Voedingsspanning bedieningskast 100-240 VAC, 50/60 Hz Voedingsspanning robot 30 VDC Maximaal verbruikt vermogen 100 W Kabellengte 14 m of 16,5 m (afh ankelijk van het model) Robotafmeti ngen (L x D x H) 37 x 29 x 30 cm Afmeti ngen van de verpakking (L x D x H) 56 x 37 x 38 cm...
Page 52 ❷ Installati e 2.1 I Inwerkingstelling 3,5 meter : Bedieningskast Minimum : Sokkel : Robot : Drijvende kabel : Stopcontact : Voedingskabel 2.2 I Bevesti ging op de sokkel...
Page 53 ❸ Gebruik 3.1 I Werkingsprincipe De robot is onafh ankelijk van het ﬁ ltersysteem en kan zelfstandig opereren. Het volstaat de stekker in het stopcontact te steken. De robot is ontworpen om zich opti maal te bewegen om de zones van het zwembad te reinigen (afh ankelijk van model: enkel de bodem, bodem en wanden).
Page 54 3.4 I Aansluiti ngen van de elektrische voeding Gelieve de volgende instructi es in acht te nemen om ieder risico van elektrocuti e, brand of ernsti g letsel te vermijden: • Het gebruik van een verlengsnoer voor het aansluiten op de bedieningskast is niet toegestaan. •...
Page 55 3.5 I Schoonmaakcyclus starten Gelieve de volgende instructi es in acht te nemen om ieder risico van letsel of materiële schade te vermijden: • Zwemmen is niet toegestaan wanneer het apparaat in het zwembad aanwezig is. • Gebruik het apparaat niet ti jdens een chloorbehandeling in het zwembad. •...
Page 56 3.6 I Schoonmaakcyclus stoppen • Trek niet aan de drijvende kabel om de robot uit het water te halen, gebruik hiervoor de transportgreep. • Haal het apparaat uit het water na aﬂ oop van elke schoonmaakcyclus. • Laat het apparaat na gebruik niet drogen in de volle zon. •...
Page 57 ❹ Onderhoud • Het apparaat moet regelmati g worden gereinigd met schoon water of zeepsop. Gebruik geen oplosmiddelen. • Spoel het apparaat overvloedig met schoon water. • Laat uw apparaat niet in de volle zon drogen aan de rand van het zwembad. Tip: vervang de ﬁ...
Page 58 4.2 I Reinigen van de schroef Voorkom ernsti ge verwondingen: • Ontkoppel de robot van de stroom. • Draag alti jd handschoenen ti jdens het onderhoud van de schroef • Verwijder de ﬁ lter met behulp van de handgreep (zie afb eelding •...
Page 59 4.3 I De borstel vervangen • De borstel is uitgerust met slijtage-indicatoren, het verschil tussen de indicatoren en het uiteinde van de borstel geeft aan dat de borstel in goede staat verkeert (zie afb eelding • Wanneer de slijtage-indicatoren verschijnen zoals weergegeven in de afb eelding is de borstel versleten en moet deze worden vervangen.
Page 60 4.4 I Rupsbanden vervangen • Leg de robot op een zijkant (zie afb eelding • Begin aan een van de wielen, trek aan de binnenkant van de rupsband om het wiel los te maken (zie afb eelding Verwijder de rupsband vervolgens van de robot. •...
Page 61 ❺ Probleemoplossing • Wij verzoeken u voordat u contact opneemt met uw dealer in geval van storing aan de hand van de volgende tabellen, eenvoudige controles uit te voeren. • Als het probleem aanhoudt, dient u contact op te nemen met uw dealer. •...
Page 62 5.2 I Gebruikerswaarschuwingen Oplossingen Knipperende LED: • Controleer of het apparaat is aangesloten op de bedieningskast. Indien nodig los- en weer vastkoppelen met inachtneming van de procedure. • Controleer of niets de borstels en de borstelhouder verhindert te draaien. Om dit te doen, verwijdert u de rupsbanden en laat u de wielen met de hand draaien, om te controleren of er geen extern voorwerp vast zit in de behuizing.
Page 63 • Los aparatos Zodiac® como bombas de calor, bombas de ﬁ ltración y ﬁ ltros son compati bles con cualquier tratamiento de agua para piscinas. • No toque el venti lador ni las piezas móviles ni inserte una barra o los dedos cerca de las partes móviles mientras el aparato esté en funcionamiento.
Page 64 Está prohibido difundir o modiﬁ car este documento por cualquier medio sin la autorización • de Zodiac®. Siguiendo con la políti ca de mejora conti nua de sus productos, Zodiac® se reserva el derecho • de modiﬁ car sin previo aviso las informaciones contenidas en este documento.
Page 65 ❶ Característi cas 1.1 I Descripción Robot + cable ﬂ otante Caja de control Soporte para caja de control Filtro residuos pequeños 100 µ Filtro residuos grandes 200 µ Filtro residuos muy pequeños 60 µ Cepillo de láminas clásico / Cepillo para baldosas (según modelo) Cepillo para baldosas Carro en kit...
Page 66 1.2 I Característi cas técnicas y localización 1.2.1 Característi cas técnicas Tensión de alimentación de la caja de control 100-240 VAC, 50/60 Hz Tensión de alimentación del robot 30 VDC Potencia absorbida máxima 100 W Longitud de cable 14 0 16,5 m (según modelo) Dimensiones del robot (L x P x a) 37 x 29 x 30 cm Dimensiones del embalaje (L x P x a)
Page 67 ❷ Instalación 2.1 I Puesta en marcha 3,5 metros : caja de control Mínimo : base : robot : cable ﬂ otante : toma de corriente : cable de alimentación 2.2 I Fijación sobre el zócalo...
Page 68 ❸ Uti lización 3.1 I Principio de funcionamiento El robot es independiente del sistema de ﬁ ltración y puede funcionar de manera autónoma simplemente conectado a la red. Se desplaza de manera ópti ma para limpiar las zonas de la piscina para las que se ha diseñado (según el modelo: «fondo solo», «fondo y paredes»).
Page 69 3.4 I Conexiones a la alimentación eléctrica Para evitar riesgos de electrocución, incendio o lesiones graves, asegúrese de cumplir con lo siguiente: • La uti lización de una extensión eléctrica está prohibida para la conexión a la caja de control. •...
Page 70 3.5 I Iniciar el ciclo de limpieza Para evitar daños materiales o personales, asegúrese de cumplir con lo siguiente: • El baño está prohibido con el robot en la piscina. • ¡No uti lice el robot si ha efectuado una cloración de choque en la piscina! •...
Page 71 3.6 I Terminar el ciclo de limpieza • Para evitar dañar el material, no ti re del cable ﬂ otante para sacar el robot del agua: uti lice el asa del robot. • Saque el robot del agua después de cada ciclo de limpieza. •...
Page 72 ❹ Mantenimiento • Limpie regularmente el aparato con agua clara o con agua jabonosa. No uti lice disolvente. • Aclare abundantemente el robot con agua clara. • No deje secar el aparato a pleno sol en el borde de la piscina. Consejo: cambiar el ﬁ...
Page 73 4.2 I Limpieza de la hélice Para evitar heridas graves: • Desconecte eléctricamente el robot. • Lleve siempre guantes para manipular la hélice • Sumerja el robot en el agua verti calmente (ver imagen • Reti re la guía de ﬂ ujo externa levantándola para desenganchar los clips (ver imagen •...
Page 74 4.3 I Cambio de los cepillos • El cepillo lleva testi gos de desgaste; la distancia entre los testi gos y el extremo del cepillo indica que el cepillo está en buen estado (ver imagen • Cuando los testi gos de desgaste aparecen como se indica en la imagen es porque el cepillo está...
Page 75 4.4 I Cambio de las orugas • Coloque el robot sobre un costado (ver imagen • Comenzando por una de las ruedas, ti re del interior de la oruga para separarla de la rueda (ver imagen Reti re a conti nuación la oruga del robot. •...
Page 76 ❺ Resolución de problemas • En caso de problemas, realice las veriﬁ caciones que mostramos en las siguientes tablas antes de contactar con su distribuidor. • Si el problema persiste, contacte con su distribuidor. • : acciones reservadas a un técnico cualiﬁ cado 5.1 I Funcionamiento del aparato Cuando avanza en línea recta, el robot no está...
Page 77 5.2 I Avisos para el usuario Soluciones LED parpadeante: • Veriﬁ que que el robot esté bien conectado a la caja de control. En caso necesario, desenchúfelo y vuélvalo a enchufar según el procedimiento. • Veriﬁ que que no haya nada que bloquee el movimiento del cepillo ni de las ruedas.
Page 78 • Não vaporizar inseti cida ou outro produto químico (inﬂ amável ou não inﬂ amável) em direção do aparelho, poderia deteriorar a carroçaria e provocar um incêndio. • Os aparelhos Zodiac® do ti po bombas de calor, bombas de ﬁ ltração, ﬁ ltros são compatí veis com a maioria dos sistemas de tratamento da água para piscinas.
Page 79 É proibido difundir ou modiﬁ car este documento por qualquer meio que seja sem a autorização • da Zodiac®. A Zodiac® faz evoluir constantemente os seus produtos para melhorar a sua qualidade, as • informações conti das neste documento podem ser modiﬁ cadas sem aviso prévio.
Page 80 ❶ Característi cas 1.1 I Descrição Robot + cabo ﬂ utuante Caixa de comando Pedestal para a caixa de comando Filtro detritos ﬁ nos 100µ Filtro detritos grandes 200µ Filtro detritos muito ﬁ nos 60µ Escova lâminas clássica / Escova Ladrilhos (segundo o modelo) Escova Ladrilhos Carrinho em kit : Fornecido...
Page 81 1.2 I Característi cas técnicas e identi ﬁ cação 1.2.1 Característi cas técnicas Tensão de alimentação da caixa de comando 100-240 VAC, 50/60 Hz Tensão de alimentação do robot 30 VDC Potência máxima absorvida 100 W Comprimento do cabo 14 m ou 16,5 m (segundo o modelo) Dimensões robot (C x P x A) 37 x 29 x 30 cm Dimensões embalagem (C x P x A)
Page 82 ❷ Instalação 2.1 I Colocação em situação 3.5 metros : Caixa de comando Mínimo : Pedestal : Robot : Cabo ﬂ utuante : Tomada de corrente : Cabo de alimentação 2.2.1 Fixação no pedestal...
Page 83 ❸ Uti lização 3.1 I Princípio de funcionamento O robot é independente do sistema de ﬁ ltração e pode funcionar de maneira autónoma. Basta ligá-lo à rede elétrica. Ele se move de maneira ideal para limpar as zonas da piscina para quais foi concebido (segundo o modelo: só fundo, fundo e paredes).
Page 84 3.4 I Ligação da alimentação elétrica Para evitar riscos de eletrocussão, incêndio ou ferimentos graves, certi ﬁ que-se de respeitar o seguinte: • É proibido uti lizar uma extensão elétrica para a ligação à caixa de comando. • Certi ﬁ car-se de que a tomada esteja sempre facilmente acessível e ao abrigo da chuva e de salpicos.
Page 85 3.5 I Lançar o ciclo de limpeza Para evitar riscos de ferimentos ou danos ao equipamento, certi ﬁ que-se de respeitar o seguinte: • Banhos são proibidos quando o robot esti ver dentro da piscina. • Não uti lizar o aparelho quando ﬁ zer uma cloração de choque na piscina. •...
Page 86 3.6 I Terminar o ciclo de limpeza • Para não daniﬁ car o material, não puxar pelo cabo ﬂ utuante para elevar o robot para fora da água, uti lizar a pega do robot. • Reti rar o aparelho da água após cada ﬁ m de limpeza. •...
Page 87 ❹ Conservação • O aparelho deve ser limpo regularmente com água limpa ou ligeiramente adicionada de sabão. Não uti lizar solvente. • Enxaguar abundantemente o aparelho com água limpa. • Não deixar o seu aparelho secar em pleno sol à beira da piscina. Conselho: substi tuir o ﬁ...
Page 88 4.2 I Limpeza da hélice Para evitar lesões graves: • Desligar eletricamente o robot. • Usar obrigatoriamente luvas para manipular a hélice • Reti rar o ﬁ ltro com o auxílio da pega (ver imagem • Reti rar a guia de ﬂ uxo externa levantando-a de modo a soltar os clips (ver imagem •...
Page 89 4.3 I Substi tuição da escova • A escova está equipada com indicadores de desgaste, o afastamento entre os indicadores e a extremidade da escova indica que a escova está em bom estado (ver imagem • Quando os indicadores de desgaste aparecem como indicado na imagem , a escova está...
Page 90 4.4 I Substi tuição das lagartas • Colocar o robot sobre um lado (ver imagem • Começando por uma das rodas, puxar pelo interior da lagarta para separá-la da roda (ver imagem ). Reti rar em seguida a lagarta do robot. •...
Page 91 ❺ Resolução de problemas • Antes de contatar o seu revendedor, recomendamos proceder a veriﬁ cações simples em caso de mau funcionamento, com o auxílio dos seguintes quadros. • Se o problema persisti r, contatar o seu revendedor. • : Ações reservadas a um técnico qualiﬁ cado 5.1 I Comportamentos do aparelho Quando avança em linha reta, •...
Page 92 5.2 I Alertas ao uti lizador Soluções LED intermitente: • Veriﬁ car se o robot está bem conectado à caixa de comando. Se necessário, desligar e voltar a ligar seguindo o procedimento. • Veriﬁ car que nada impede a rotação da escova e do suporte de escova. Para o fazer, reti rar as lagartas e fazer rodar as rodas manualmente, para veriﬁ...
Page 93 Anche il colore di alcuni moti vi può sbiadirsi durante l’uso o in caso di contatt o con oggetti presenti nella piscina. I moti vi sbiaditi , l’usura o il graﬃ o dei rivesti menti vinilici esulano dalla responsabilità di Zodiac® e non sono coperti dalla garanzia limitata.
Page 94 È vietato diﬀ ondere o modiﬁ care il presente documento con qualunque mezzo senza • l'autorizzazione di Zodiac®. Zodiac® fa evolvere conti nuamente i suoi prodotti per migliorarne la qualità, pertanto le • informazioni contenute nel presente documento possono essere modiﬁ cate senza preavviso.
Page 95 ❶ Caratt eristi che 1.1 I Descrizione Robot + cavo di comando Quadro comandi Zoccolo del quadro comandi Filtro detriti ﬁ ni 100µ Filtro detriti larghi 200µ Filtro detriti molto ﬁ ni 60µ Spazzole lamelle classiche / Spazzole per piastrelle (a seconda del modello) Spazzole per piastrelle Carrello in kit : Fornito...
Page 96 1.2 I Caratt eristi che tecniche e individuazione 1.2.1 Caratt eristi che tecniche Tensione alimentazione quadro comandi 100-240 VAC, 50/60 Hz Tensione di alimentazione robot 30 VDC Potenza assorbita massima 100 W Lunghezza del cavo 14 m o 16,5 m (a seconda del modello) Dimensioni del robot (L x P x h) 37 x 29 x 30 cm Dimensioni imballo (L x P x h)
Page 97 ❷ Installazione 2.1 I Posizionamento 3.5 metri : Quadro comandi Minimo : Zoccolo : Robot : Cavo di comando : Presa di corrente : Cavo di alimentazione 2.2 I Fissaggio sullo zoccolo...
Page 98 ❸ Uso 3.1 I Principio di funzionamento Il robot è indipendente dal sistema di ﬁ ltrazione e può funzionare in maniera autonoma. Basta collegarlo alla presa di corrente. Si sposta in maniera otti male per pulire le zone della piscina per le quali è stato progett ato (a seconda del modello: fondo solo, fondo e pareti ).
Page 99 3.4 I Collegamento dell'alimentazione elett rica Per evitare il rischio di elett rocuzione, incendio o lesioni gravi, rispett are le seguenti indicazioni: • È vietato uti lizzare una prolunga per il collegamento al quadro comandi. • Controllare che la presa di corrente sia facilmente e costantemente accessibile e al riparo da pioggia o schizzi.
Page 100 3.5 I Avviare il ciclo di pulizia Per evitare il pericolo di lesioni o danni materiali, rispett are le seguenti indicazioni: • È vietato fare il bagno quando il robot si trova nella piscina. • Non uti lizzare il robot se si eﬀ ett ua una clorazione d'urto della piscina. •...
Page 101 3.6 I Terminare il ciclo di pulizia • Per non danneggiare il materiale, non ti rare il cavo di comando per togliere il robot dall'acqua, uti lizzare l’impugnatura del robot. • Togliere l’apparecchio dall’acqua quando la pulizia è terminata. • Non far asciugare l'apparecchio sott o il sole dopo l'uso. •...
Page 102 ❹ Manutenzione • L'apparecchio deve essere pulito regolarmente con acqua pulita o leggermente saponata. Non uti lizzare solventi . • Sciacquare abbondantemente l'apparecchio con acqua pulita. • Non far asciugare il robot in pieno sole sul bordo della piscina. Consiglio: sosti tuire il ﬁ ltro e la spazzola ogni 2 anni Si consiglia di sosti tuire il ﬁ...
Page 103 4.2 I Pulizia dell'elica Per evitare di ferirsi in modo grave: • scollegare il robot dall'alimentazione elett rica. • Indossare tassati vamente dei guanti per manipolare l'elica • Togliere il ﬁ ltro per mezzo dell’impugnatura (vedere immagine • Togliere il guidaﬂ usso esterno sollevandolo in modo da sganciare le clip (vedere immagine •...
Page 104 4.3 I Sosti tuzione della spazzola • La spazzola è dotata di indicatori di usura, la distanza tra gli indicatori e l’estremità della spazzola indica che la spazzola è in buone condizioni (vedere immagine • Quando gli indicatori d’usura hanno l’aspett o indicato nell’immagine , la spazzola è...
Page 105 4.4 I Sosti tuzione dei cingoli • Posizionare il robot su un ﬁ anco (vedere immagine imma- • Iniziando da una delle ruote, esercitare una trazione sull'interno del cingolo per separarlo dalla ruota (vedere gine . Estrarre poi il cingolo dal robot. •...
Page 106 ❺ Risoluzione dei problemi • Prima di contatt are il rivenditore, procedere a semplici veriﬁ che, in caso di malfunzionamento, avvalendosi delle tabelle seguenti . • Se il problema persiste, contatt ate il rivenditore. • : Azioni riservate a un tecnico qualiﬁ cato 5.1 I Comportamento dell'apparecchio Quando avanza in linea rett a il robot •...
Page 107 5.2 I Allarmi utente Soluzioni LED lampeggiante: • Controllare che il robot sia collegato corrett amente al quadro comandi. Se necessario, scollegarlo e ricollegarlo seguendo la procedura. • Controllare che non ci siano impedimenti al funzionamento delle spazzole e del supporto della spazzola. Per farlo, togliere i cingoli e far ruotare manualmente le ruote per veriﬁ...
Page 108 Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informati ons et enregistrez votre produit sur More informati ons and register you product on www.zodiac.com ZODIAC® is a registered trademark of Zodiac Internati onal, S.A.S.U., used under license.
