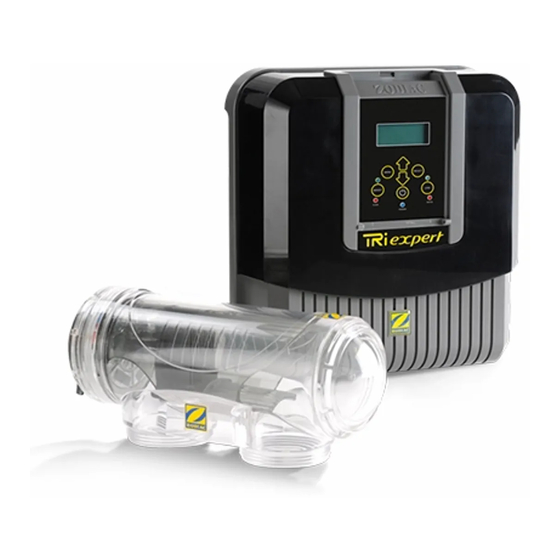

Nous vous remercions d'avoir choisi l'électrolyseur au sel TRi de ZODIAC pour l'entretien de votre piscine.
Désormais votre piscine ne sera plus que source de détente et de bien-être, puisque l'électrolyseur au sel TRi
vous libère des contraintes de traitement manuel et vous procure une eau saine, limpide et plus naturelle
toute la saison.
Nous vous recommandons de lire atentivement cete notice avant l'installation et l'utilisation de votre
électrolyseur au sel TRi.
Sommaire
1
2
3
4
5
6
7
8
9
10
11
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
13
13
13
14
15
15
15
15
15
16
16
16
16
17
17
17
18
19
20
3
Publicité
Table des Matières
Manuels Connexes pour Zodiac TRi
Sommaire des Matières pour Zodiac TRi
-
Page 1: Table Des Matières
Nous vous remercions d’avoir choisi l’électrolyseur au sel TRi de ZODIAC pour l’entretien de votre piscine. Désormais votre piscine ne sera plus que source de détente et de bien-être, puisque l’électrolyseur au sel TRi vous libère des contraintes de traitement manuel et vous procure une eau saine, limpide et plus naturelle toute la saison. -
Page 2: Contenu De L'emballage
CONSERVER VOTRE GUIDE D’UTILISATION. Zodiac privilégie la sécurité avant tout Pour Zodiac la sécurité est une priorité. Vous devez toujours exercer la plus grande prudence lors de la manipulation d’appareils électriques et vous devez toujours suivre les instructions. Le non respect des instructions pourrait causer une blessure permanente, l’électrocution ou une noyade. -
Page 3: Danger Électrique
à au moins 3,5 mètres de la piscine. Danger électrique Le pack d’alimentation Zodiac TRI ne doit pas être en contact avec l’eau et doit être installé à au moins 3,5 mètres du volume d’eau de la piscine. En cas de détection de manque d’eau l’interrupteur électronique de débit est conçu pour arrêter le système. -
Page 4: Installation De La Cellule Tri
à proximité de la cellule TRi en amont de la cellule. - Cellule TRI installée en by-pass : Le détecteur de débit DOIT être installé sur le by-pass de la cellule entre la vanne d’isolation amont et la cellule elle-même. -
Page 5: Connexion Du Cofret De Commande Tri
240 Vac monophasée, consommation maximale 9 A), brancher votre pompe de piscine à la prise située sous le TRi à l’aide de la prise mâle format AUS fournie (ce qui permetra au programmateur TRi de contrôler le temps de iltration en même temps). -
Page 6: Changement De La Langue
Votre électrolyseur Zodiac TRi est équipé d’une mémoire interne. Lors de la première connexion électrique de TRi, il est important de laisser l’appareil sous tension durant au moins 24 heures d’ailée (iltration en marche forcée ou connexion directe). Ainsi, on s’assure que l’accumulateur interne soit suisamment chargé... -
Page 7: Paramétrage De L'électrolyseur Au Sel Tri
‘Ajuster la production de chlore. ’ NOTE : Pour des raisons de sécurité l’électrolyseur TRi produira du chlore pendant un maximum de 30 heures si aucun réglage de temps d’ARRET n’est programmé – sauf si l’appareil est connecté à un contrôleur externe. Après cete période le TRi se metra en position ‘ARRET’... -
Page 8: Efacer La Programmation
éviter que TRi ne se mete en sécurité de production. Le cas échéant, il faudrait réenclencher la production de chlore manuellement (bouton ON/OFF Pour utiliser l’électrolyseur TRi en asservissement à... -
Page 9: Ajuster La Production De Chlore
2. ‘MODE LOW’ apparaîtra à l’écran. 3. Pour arrêter le mode « Low », appuyer de nouveau sur NOTE : Le mode « Low » ne peut pas être sélectionné quand le TRi est commandé par un contrôleur externe. 2/ Activation automatique Si votre piscine est équipée d’un volet roulant électrique, le Zodiac TRi peut y être raccordé. -
Page 10: Schéma De Raccordement Type
Lorsque le mode « Boost » est activé, les paramètres de production nominale sont temporairement ignorés et l’électrolyseur TRi fonctionnera pendant 24 heures cumulées à un niveau de production de chlore de 100%. Avec un raccordement électrique classique (asservissement direct), l’électrolyseur TRi fonctionnera à... -
Page 11: Connexion À Un Contrôleur Externe (Domotique)
électrique du contrôleur externe et de l’unité Zodiac TRi. Lorsqu’il est connecté à un contrôleur, l’électrolyseur TRi se comporte en « esclave » et répond aux demandes. Dans ce cas les paramètres des programmateurs (timers) sont ignorés et le niveau de production de chlore ne peut être... -
Page 12: Câblage Au Contrôleur Externe
Retirer délicatement le module inférieur de l’unité du TRi. NOTE : Si vous utilisez le module pH « TRI pH », retirer avec soin la nappe de connexion à l’unité TRi (voir la notice du module « TRi pH »). -
Page 13: Contrôleurs Polaris Eos/ Jandy Aqualink
1. Metre en marche le TRi et vériiez le paramétrage du contrôleur (suivre les instructions du paragraphe ‘Paramétrer le type de contrôleur externe’). 2. Revériiez la connexion. NOTE : Pour des raisons de sécurité le Zodiac TRi se met en arrêt si la connexion est perdue. L’équilibre de l’eau Acide cyanurique Chlore libre (alcalinité... -
Page 14: Menu Diagnostic
Menu diagnostic L’électrolyseur Zodiac TRi vous avertit automatiquement par l’intermédiaire d’un message à l’écran en cas de problème ou de défaut. Pour aider à la compréhension de ces messages d’erreur, l’appareil est pourvu d’un menu d’aide au diagnostic interne. Ce menu à déilement automatique vous aide en vous donnant des pistes pour solutionner le problème rencontré. -
Page 15: Controler Cell
- Consultez votre revendeur. ‘INVERSION’ ➡ Signiication : L’électrolyseur TRi est en train d’inverser la polarité de la cellule. Ce cycle d’auto-netoyage est automatique; ce message n’est pas un code erreur mais une simple information. ➡ Solution : Atendre environ 10 minutes et la production de chlore reprendra automatiquement au réglage précédemment... -
Page 16: Maintenance
NOTE IMPORTANTE : Dans le cas d’une dureté de l’eau trop élevée (eau très calcaire, TH > 40 °f (400 ppm)), il est possible de modiier le temps des cycles d’inversion de polarité de votre électrolyseur TRi pour avoir un meilleur efet autonetoyant de l’électrode. -
Page 17: Sécurité D'usage
Ne pas grater les électrodes avec une brosse ou tout objet métallique, ne pas les déformer. ➡ La température maximale admissible de l’eau passant dans la cellule TRi ne doit pas dépasser 40 °C pour un ren- dement optimal. ➡... -
Page 18: Garantie
> Durée de la garantie Le cofret de commande et la cellule de votre électrolyseur Zodiac TRi font l’objet d’une garantie inconditionnelle : quelles que soient les causes de leur détérioration, ils seront remis en état ou échangés durant les 36 mois (3 ans) suivant votre achat (la date de facturation faisant foi).
