1.10
Connecteurs
1.10.1

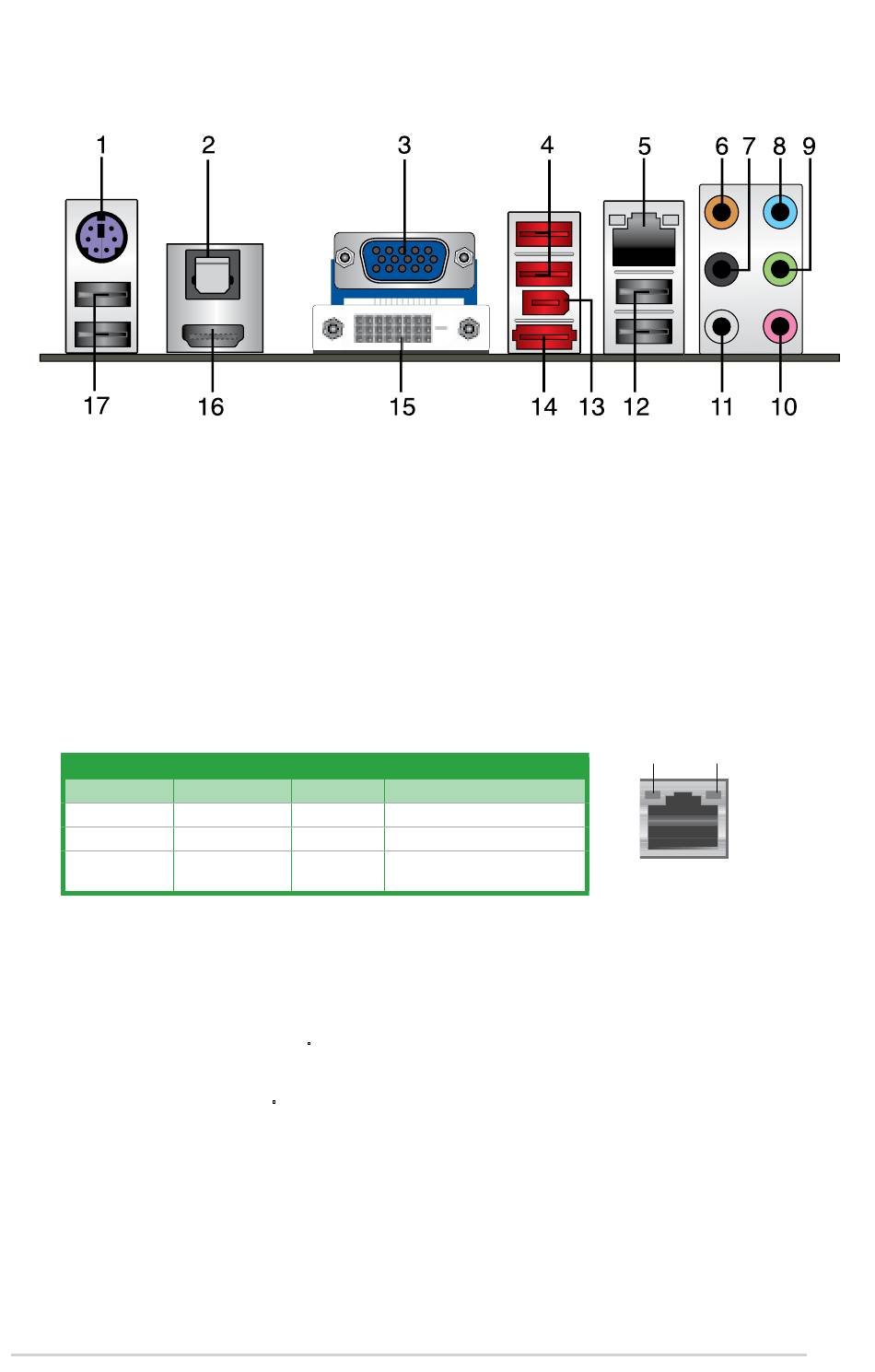

Connecteurs arrières
1.
Port combo clavier + souris PS/2. Ce port accueille une souris ou un clavier PS/2.
2.
Port de sortie S/PDIF optique. Ce port sert à être relié à un périphérique audio
externe via un câble optique S/PDIF.
3.
Port VGA. Ce port 15 broches est destiné à un périphérique VGA.
4.
Ports USB 2.0 3 et 4. Ces ports à quatre broches "Universal Serial Bus" (USB) sont à
disposition pour connecter des périphériques USB 2.0.
5.
Port LAN (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local
Area Network) via un hub réseau.
Indicateurs LED réseau
LED Activité/Lien
Statut
ETEINTE
ORANGE
CLIGNOTANTE
Port Center/Subwoofer (orange). Ce port accueille la centrale et le subwoofer
6.
(center/subwoofer).
Port Rear Speaker Out (noir). Ce port est dédié à la connexion des haut-parleurs
7.
arrières en configuration audio 4, 6 ou 8 canaux.
Port Line In (bleu clair). Ce port est dédié à un lecteur de cassette, de CD, de DVD
8.
ou d'autres sources audio.
Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En configuration
9.
4 ou 6 canaux, la fonction de ce port devient Front Speaker Out.
Port Microphone (rose). Ce port sert à accueillir un microphone.
10.
11.
Port Side Speaker Out (gris). Ce port est dédié à la connexion des haut-parleurs
latéraux en configuration audio 8 canaux.
1-20
LED Vitesse
Description
Statut
Pas de lien
ETEINTE
Lié
ORANGE
Activité de
VERTE
données
Description
Connexion 10 Mbps
Connexion 100 Mbps
Connexion 1 Gbps
LED
LED ACT/
VITESSE
LIEN
Port LAN
ASUS M4A785TD-V EVO
