1.5.3

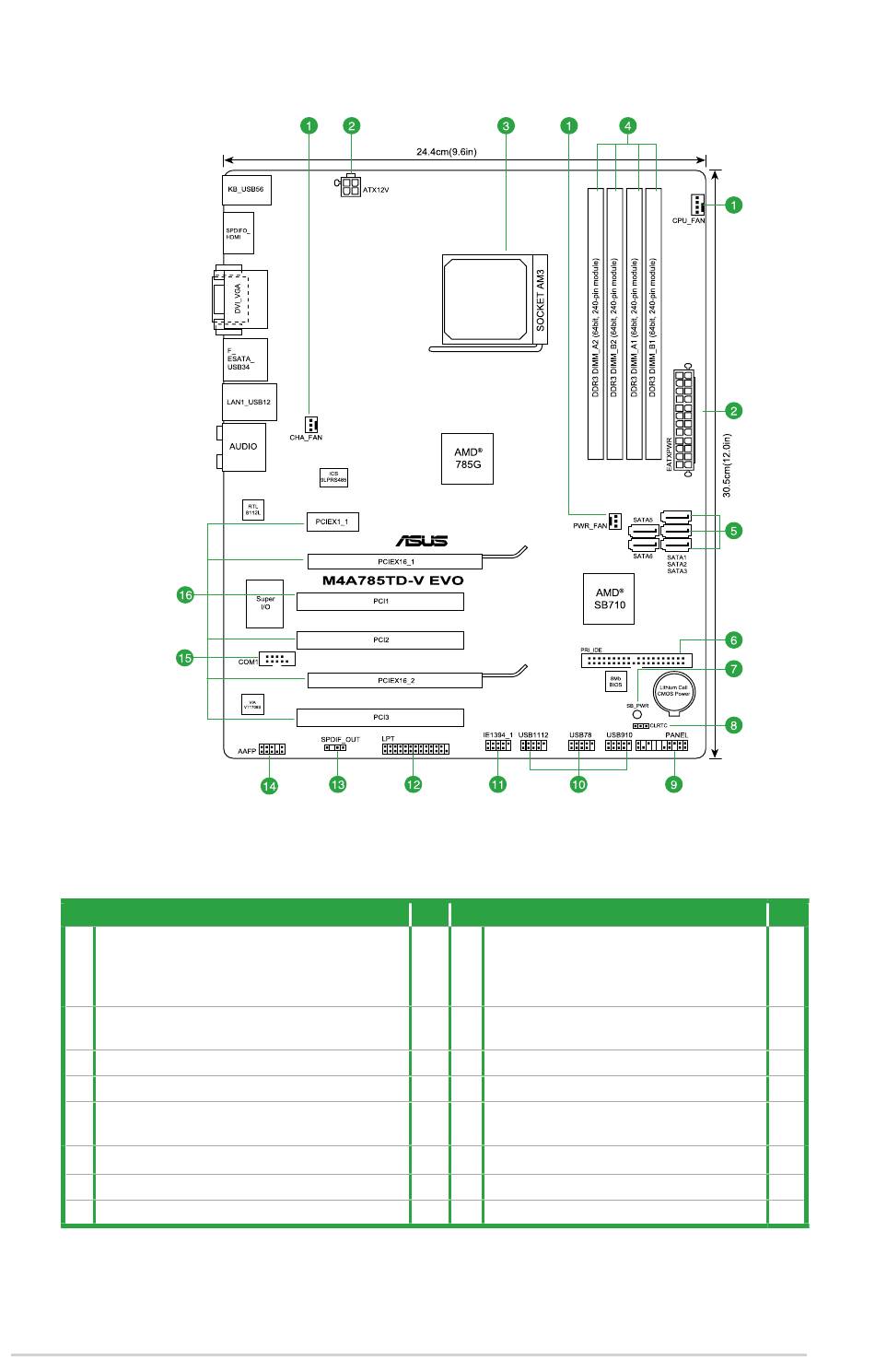

Diagramme de la carte mère
1.5.4
Contenu du diagramme
Connectors/Jumpers/Slots
1. Connecteurs de ventilation CPU, châssis et
alimentation
(4-pin CPU_FAN, 3-pin CHA_FAN, 3-pin
PWR_FAN)
2. Connecteurs d'alimentation ATX
(24-pin EATXPWR, 4-pin ATX12V)
3. Socket CPU AMD
4. Slots DDR3
5. Connecteurs SATA (7-pin SATA1, SATA2, SATA3,
SATA5, SATA6)
6. Connecteur IDE (40-1 pin PRI_IDE)
7. LED embarquée
8. Clear RTC RAM (CLRTC)
1-8
Page Connectors/Jumpers/Slots
1-25
9. Connecteur panneau système
(20-8 pin PANEL)
1-26 10. Connecteurs USB
(10-1 pin USB78, USB910, USB1112)
1-7
11. Connecteur IEEE 1394a (10-1 pin 1394_1)
1-10 12. Connecteurs LPT (26-1 pin LPT)
1-28 13. Connecteur audio numérique
(4-1 pin SPDIF_OUT)
1-27 14. Connecteur audio en façade (10-1 pin AAFP)
1-5
15. Connecteur COM (10-1 pin COM1)
1-21 16 Slots PCIe x16 / PCIe x1 / PCI
Page
1-29
1-30
1-23
1-32
1-31
1-32
1-30
1-18
ASUS M4A785TD-V EVO
